带温控介质通路的压延机辊筒结构设计

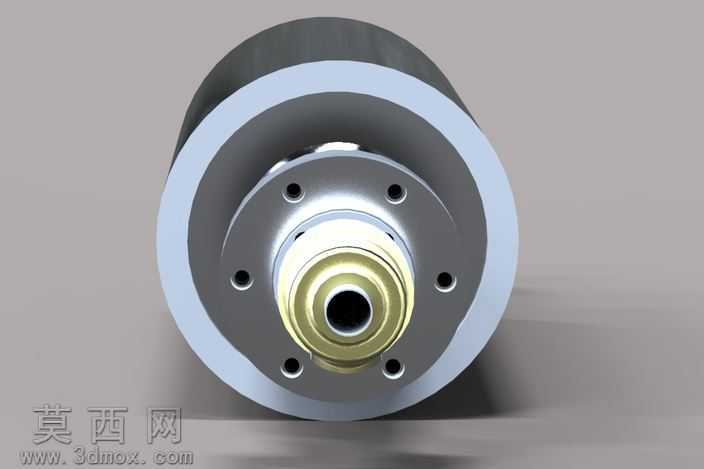

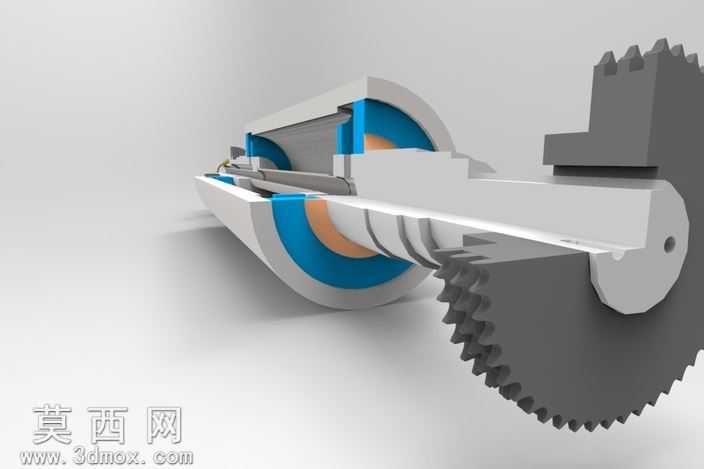

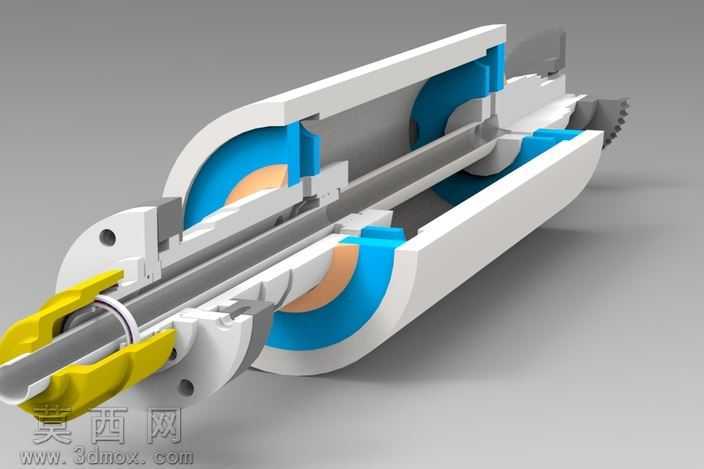

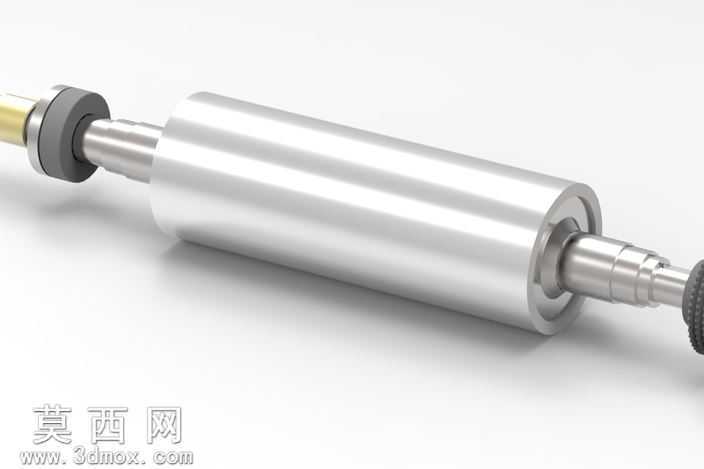

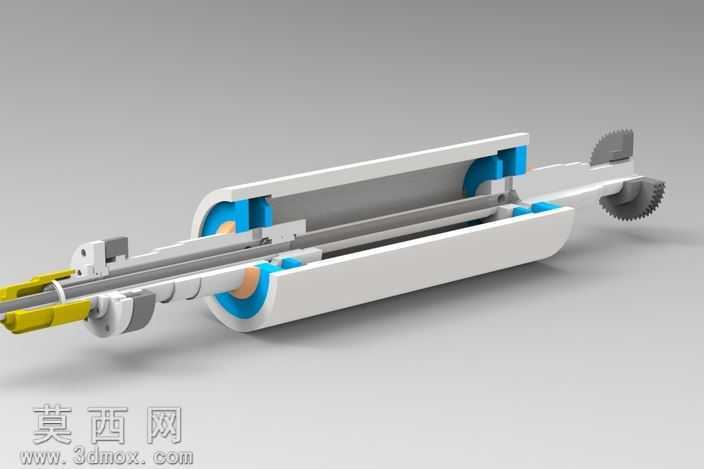

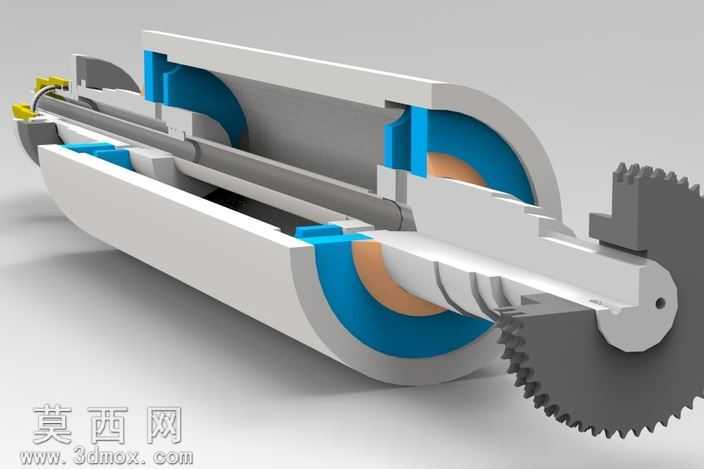

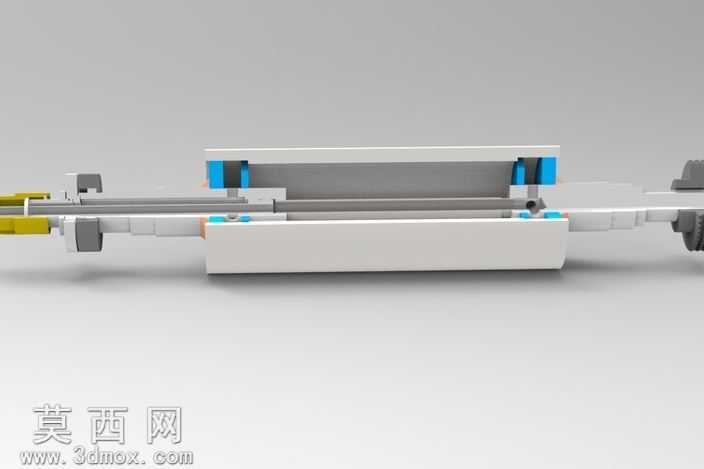

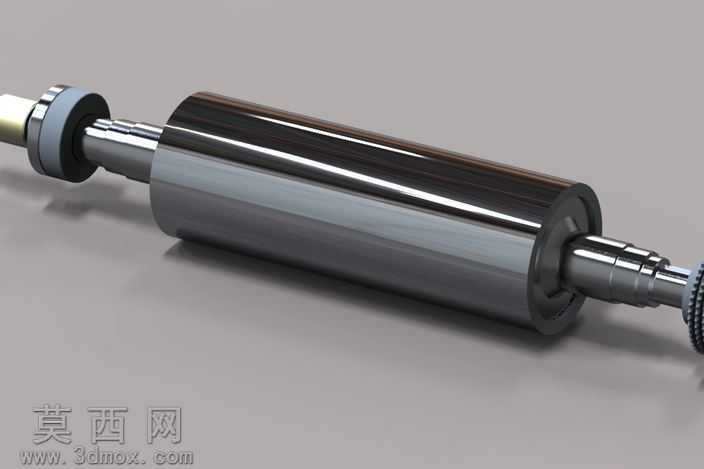

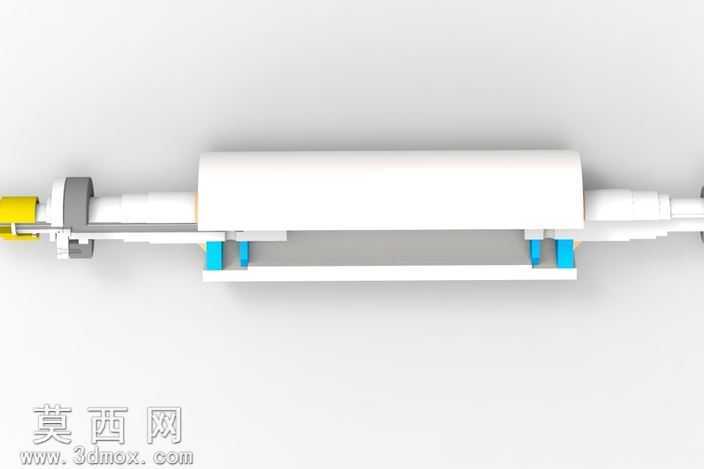

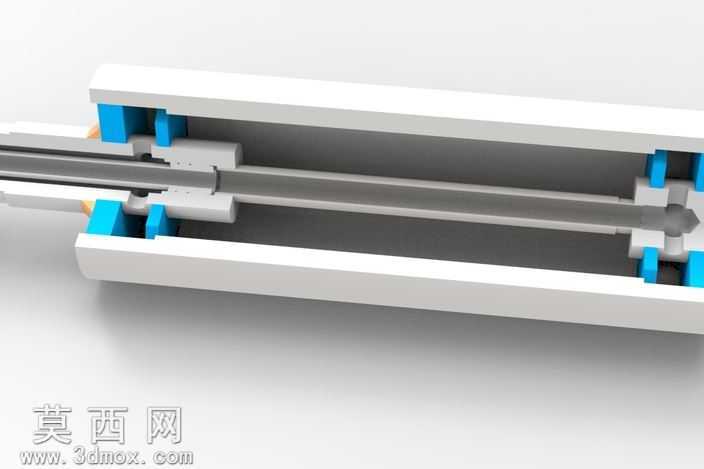

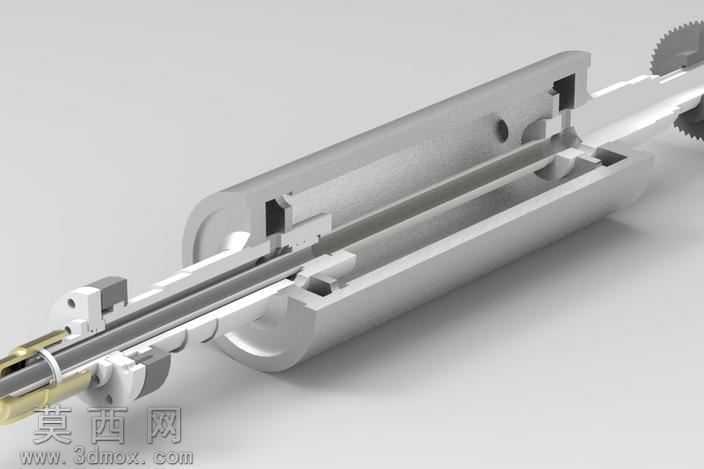

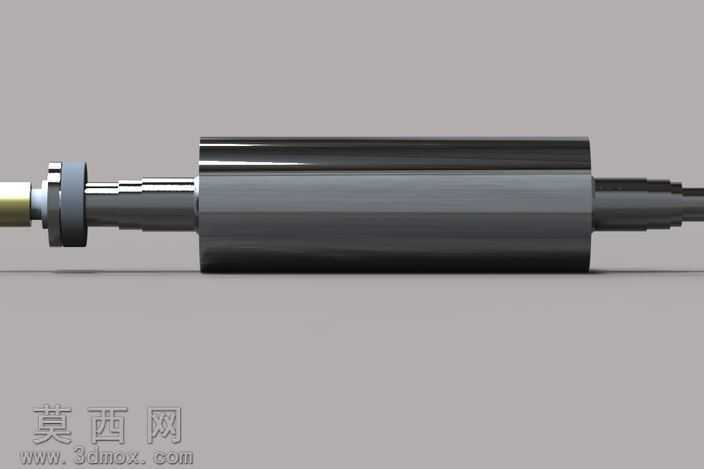

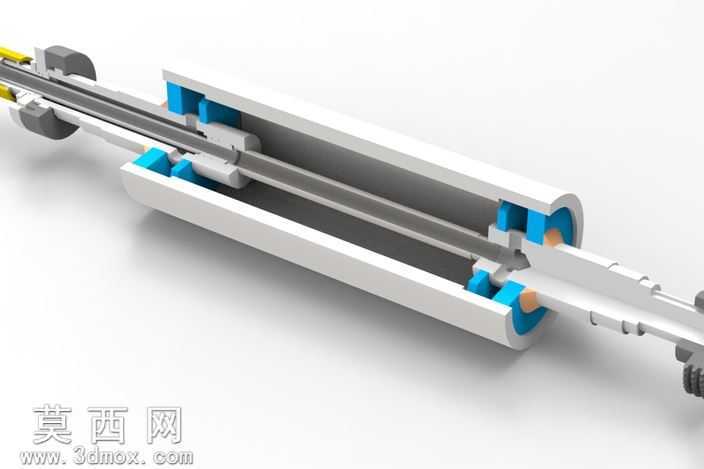

本作品为压延机核心工作部件压延辊的三维结构设计，采用三维参数化建模方式完成整体装配构建，建模过程中严格遵循机械设计公差配合规范，对辊筒主体、内部介质导流结构、端盖密封组件、传动连接端、轴承安装位等所有零部件进行1:1等比例还原，确保各部件装配间隙、配合精度符合实际生产加工要求。渲染阶段采用金属哑光材质模拟辊筒外层合金钢的加工质感，对内部剖切展示的流道结构做半透明区分处理，清晰呈现内部介质通路的走向与布局，通过剖面视角直观展示辊体内部的多层嵌套结构，让观者可清晰辨识冷却或加热介质的进出路径、导流隔层的排布方式、密封组件的安装位置。结构设计上，该压延辊集成了液体冷却与加热双功能通路，采用同轴多腔道布局，在辊筒内部设置独立的进液与回液通道，通过导流板引导温控介质沿辊筒内壁均匀流动，保证辊面工作区域温度均匀一致，避免压延作业过程中因辊面温差导致的制品厚度不均、材质性能波动问题；两端的轴颈结构做了加强处理，适配重载轴承的安装需求，传动端设置齿轮连接位，可直接与压延机传动系统对接，端盖位置设计了多重密封结构，防止温控介质泄漏同时阻隔外部杂质进入辊体内部。设计思路围绕压延工艺对辊筒温控精度、结构刚性、运行稳定性的核心需求展开，摒弃传统压延辊结构复杂、温控响应慢的缺陷，优化内部流道的截面形状与排布密度，提升介质与辊壁的热交换效率，同时简化内部支撑结构，在保证辊体刚性满足重载压延作业要求的前提下，降低辊体整体重量，减少传动负载，兼顾结构可靠性与运行能效，可直接用于橡胶、塑料压延设备的结构设计参考、教学演示以及虚拟装配验证。
