双辊压合式辊压成型机头结构设计

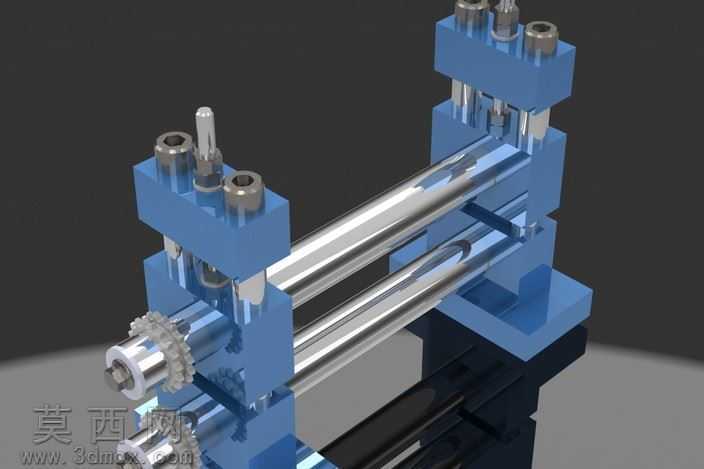

本作品为辊压成型设备的核心机头结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械设计的装配公差规范，对每一个零部件的尺寸、配合关系进行了精准定义，确保各运动部件无干涉、装配逻辑符合实际生产加工要求。渲染阶段采用金属与工程塑料结合的材质表现方案，两侧立式机架与底部安装基座选用蓝色哑光工程塑料材质，还原设备护罩类零件的真实质感；两根平行布置的主工作辊采用抛光镀铬金属材质，通过调整反射率与粗糙度参数，呈现出高光洁度金属辊面的镜面反射效果，精准还原辊压工作面的加工精度特征；端部传动链轮采用灰铸铁材质，表面做细微颗粒质感处理，还原机加工铸铁零件的哑光金属质感；顶部安装的内六角紧固螺栓、定位销等标准件，分别做发黑处理与不锈钢金属质感区分，不同材质的视觉层次清晰，能够直观区分不同功能的零部件。结构设计上采用对称式双立柱机架布局，两根主工作辊平行贯穿两侧立式机架，通过轴套与轴承结构实现回转支撑，机架顶部设置多组螺栓压紧结构，可通过调整螺栓预紧量微调两辊之间的工作间隙，适配不同厚度材料的辊压加工需求；辊轴端部集成链轮传动结构，可外接动力源实现双辊同步反向回转，完成材料的连续辊压输送与成型作业；底部设置一体式安装底座，预留标准化安装孔位，可快速将机头整体固定在设备主机架上，装配维护便捷。设计过程中优先考虑设备的运行稳定性与调节便利性，对称式的机架布局能够抵消辊压作业过程中的侧向力，减少设备运行振动，提升辊压成型的加工精度；所有外露紧固件均采用标准件设计，降低后期维护的配件更换成本；辊组的间隙调节结构操作简单，无需拆解设备即可完成参数调整，适配多规格产品的生产需求，整体结构紧凑，传动路径简洁，能够满足连续化辊压加工作业的使用要求。
