手动提升式渠道平板闸板结构

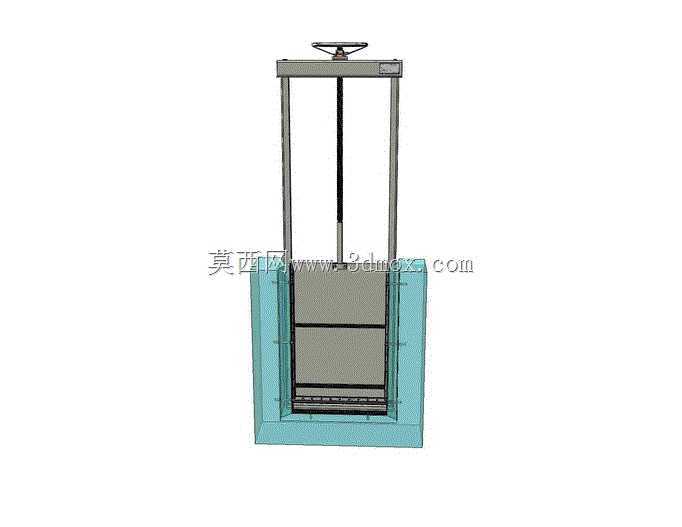

做水工构筑物配套结构设计时，这类手动平板闸板是小型输水渠道、排污支管、厂区循环水沟道里最常用的截流调节构件，不像大口径电动闸门需要配套供电与控制回路，手动操作的结构完全适配无外接电源、启闭频次不高的场景，日常运维不需要复杂的电控检修，一线巡检人员经过简单交底就能操作。从结构组成来看，顶部的手轮连接梯形螺纹传动副，转动手轮时带动阀杆做垂直方向的直线升降，阀杆下端直接连接闸板主体，两侧的立式框架作为闸板升降的导向轨道，框架底部嵌入渠道的混凝土安装基座内，闸板的迎水面和背水面都配有密封胶条，当闸板完全落下时，胶条与基座的密封面紧密贴合，阻断通道内的水流通过，闸板提升到上限位时，通道完全敞开，水体可以无阻碍通行。设计这类结构时，首先要匹配安装渠道的断面尺寸，闸板的有效通流宽度要和渠道内壁宽度一致，安装基座的预埋深度要满足框架的固定强度要求，避免水流冲击下出现框架偏移、密封失效的问题；导向轨道的间隙要控制在合理范围，既要保证闸板升降时没有卡滞，也要避免间隙过大导致闸板在水压作用下出现偏移，影响密封效果。梯形螺纹的选型要兼顾操作力和自锁性能，不需要额外加锁止结构就能让闸板停留在任意升降高度，不会因为水压作用出现自行下落的情况。框架的立柱采用矩形截面型材焊接成型，整体刚性足够承受单侧水压带来的侧向载荷，不会在长期受压后出现立柱变形、闸板卡涩的问题。闸板本体采用加筋结构，在满足承压强度的前提下尽可能降低自重，减小手动操作时的提升阻力，手轮的直径按照操作力不超过单人手动施力上限设计，正常成年操作人员不需要额外加力杆就能完成全开全关操作。安装边界上，框架底部的法兰边要和渠道混凝土基础的预埋钢板对齐焊接，两侧的密封座要在安装时调整水平度与垂直度，保证闸板落下时四周密封面受力均匀，不会出现局部渗漏。这类结构通常用在污水处理厂的支路配水渠道、农田灌溉的支渠分水口、工厂循环水系统的旁通沟道，用来调节通流流量或者完全截断水流，方便后续渠道清淤、设备检修作业，相比电动闸门结构更简单，采购与维护成本更低，在低频次启闭的场景下可靠性反而更高，不会因为电控元件受潮、线路老化出现操作故障。建模时要注意运动干涉检查，尤其是闸板升降到最高位置时，阀杆顶部不能和手轮的安装座出现碰撞，闸板两侧的导向滑块要完全卡在轨道内，全行程范围内都不能出现脱轨的情况，密封胶条的安装槽尺寸要匹配胶条的压缩量，保证密封面的比压满足止水要求。
