自动喷漆系统双路集成式变色阀结构

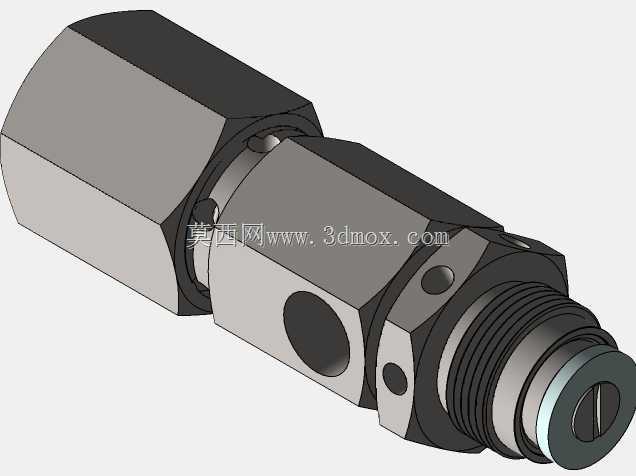

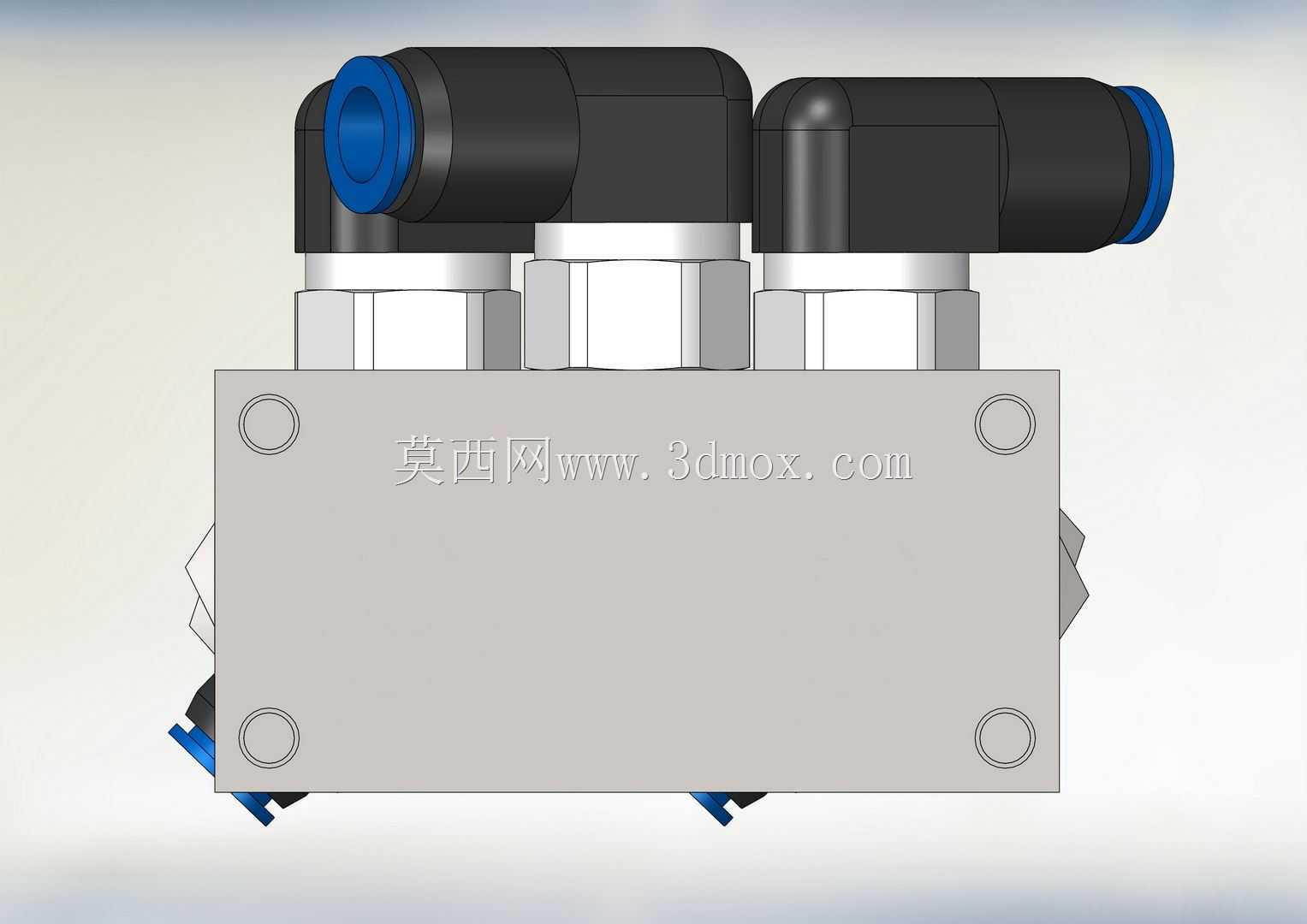

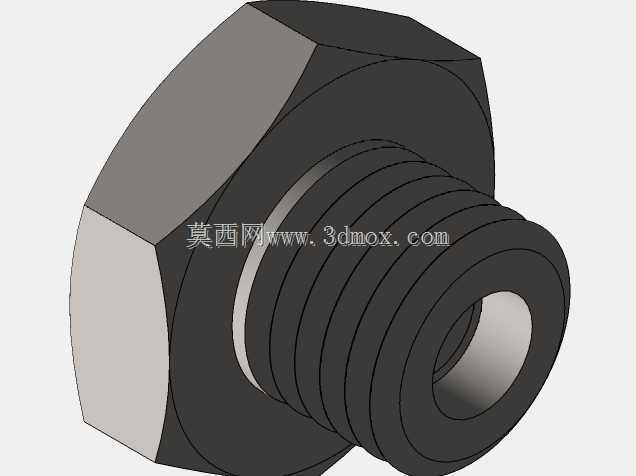

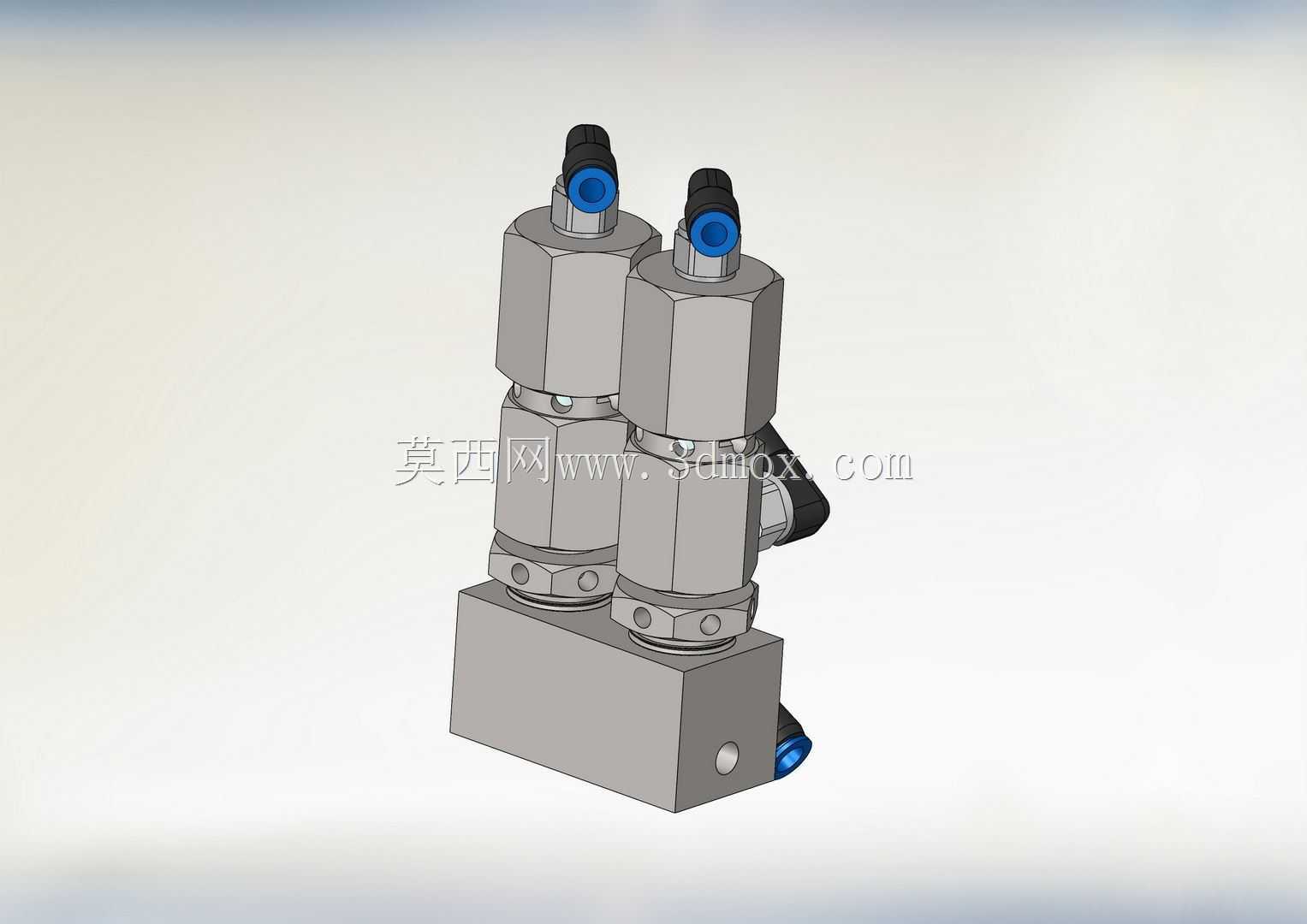

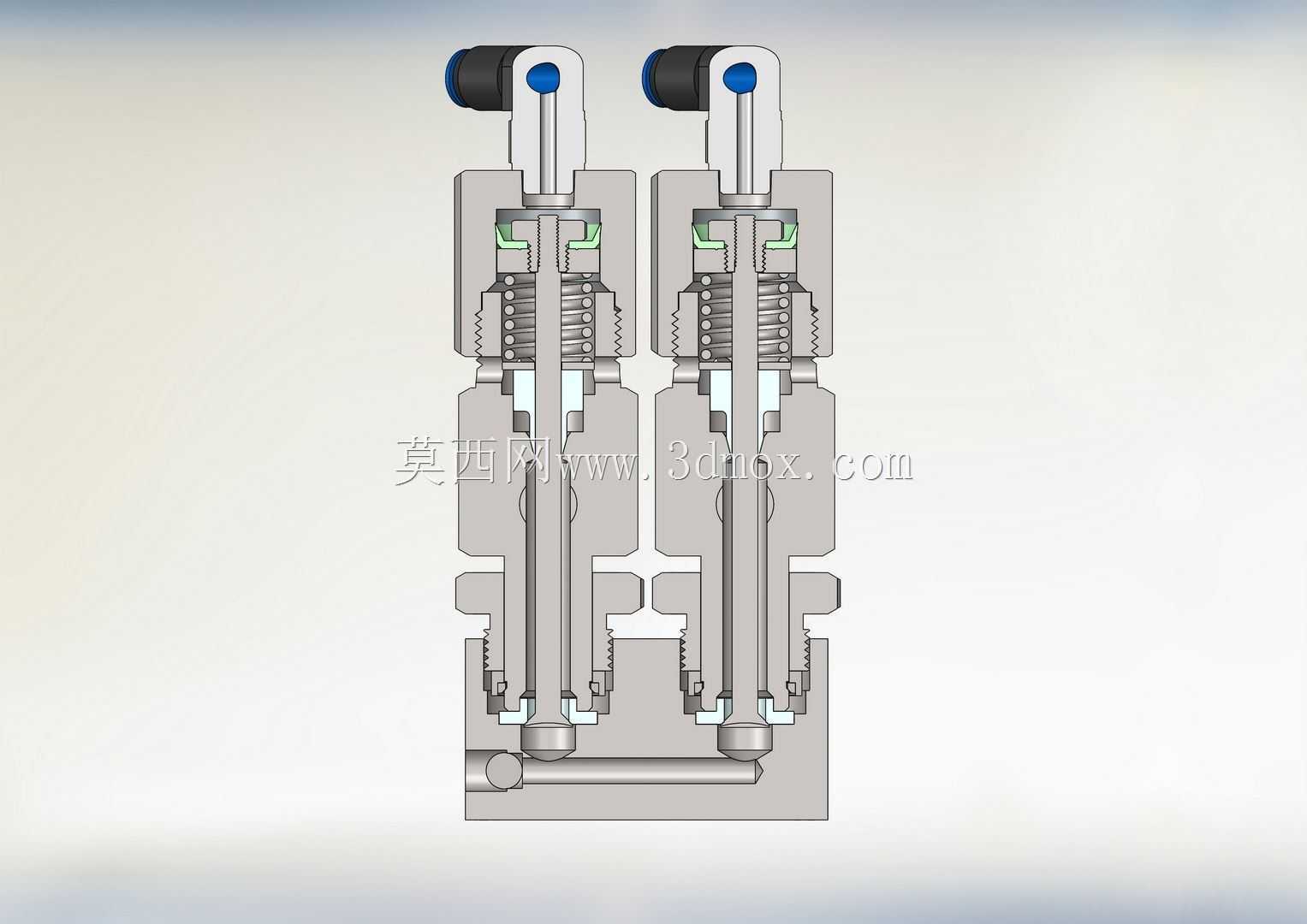

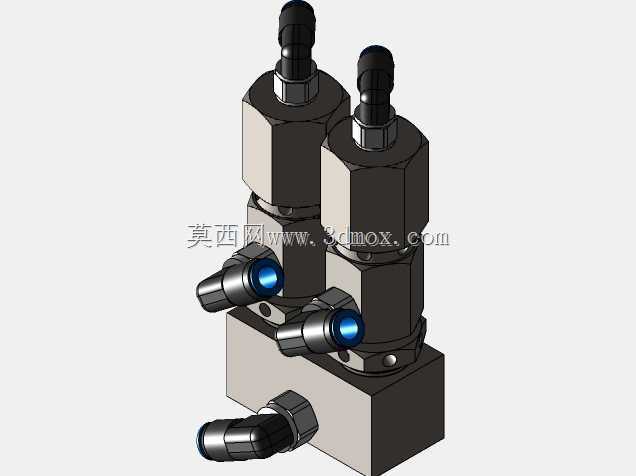

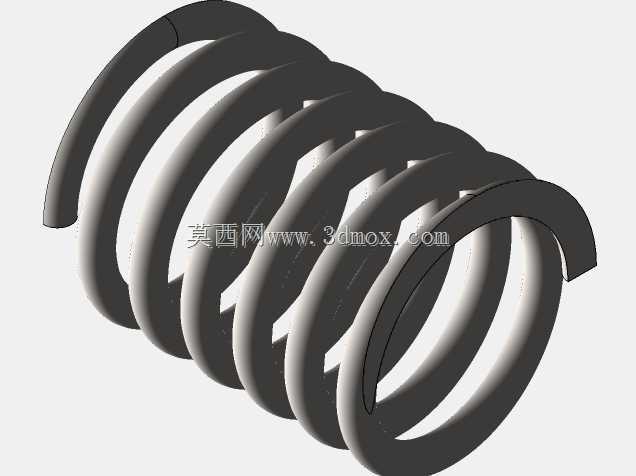

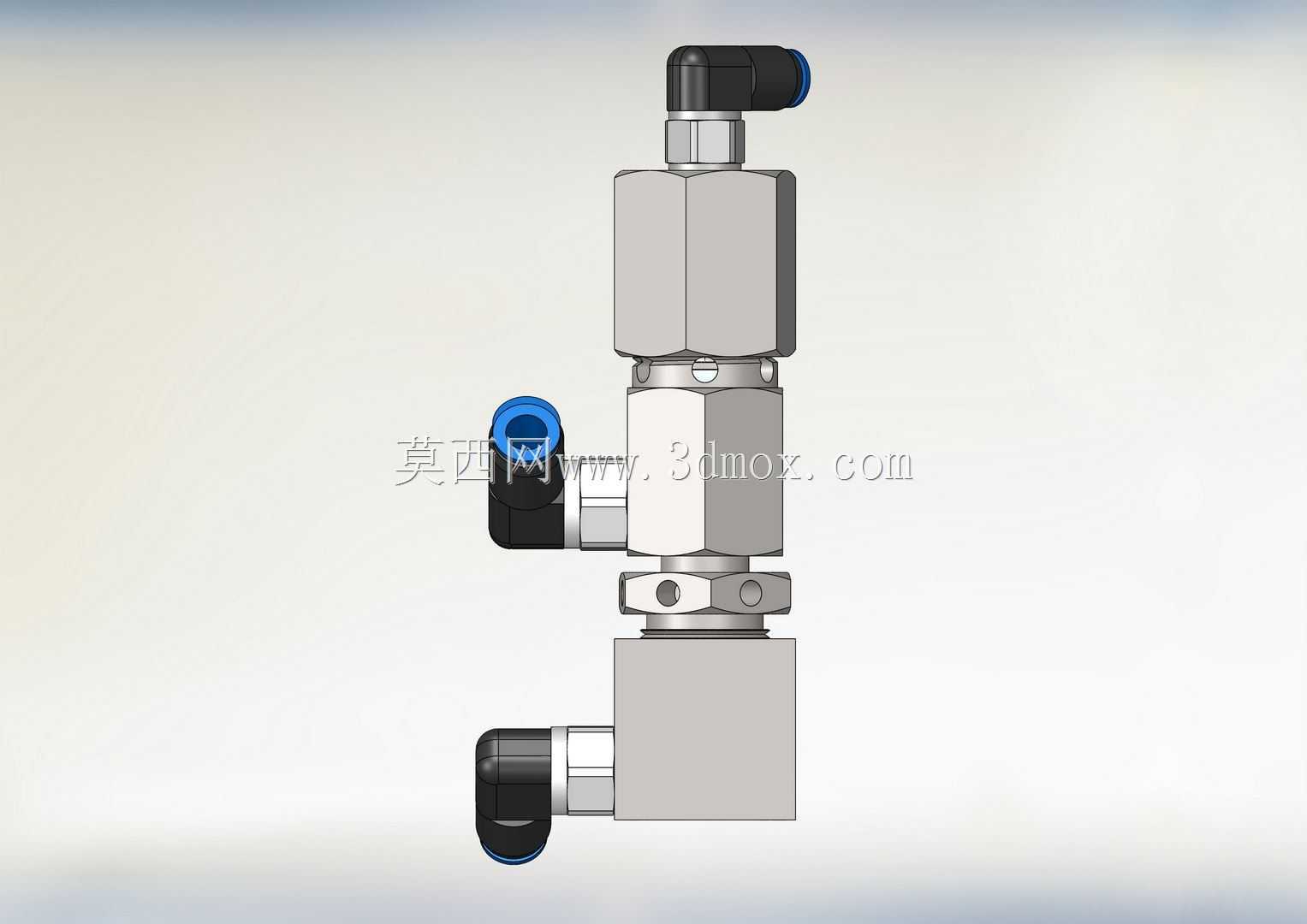

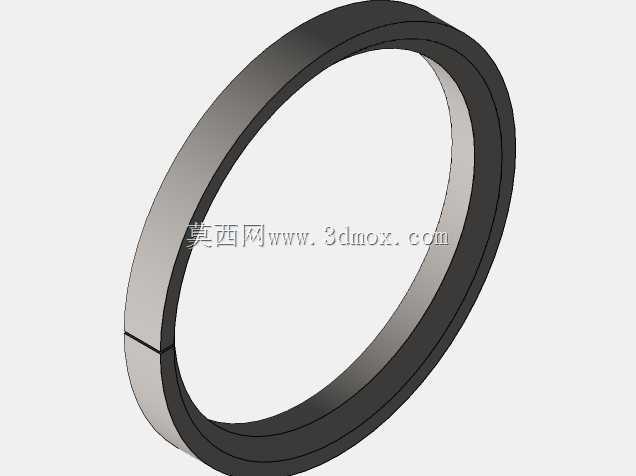

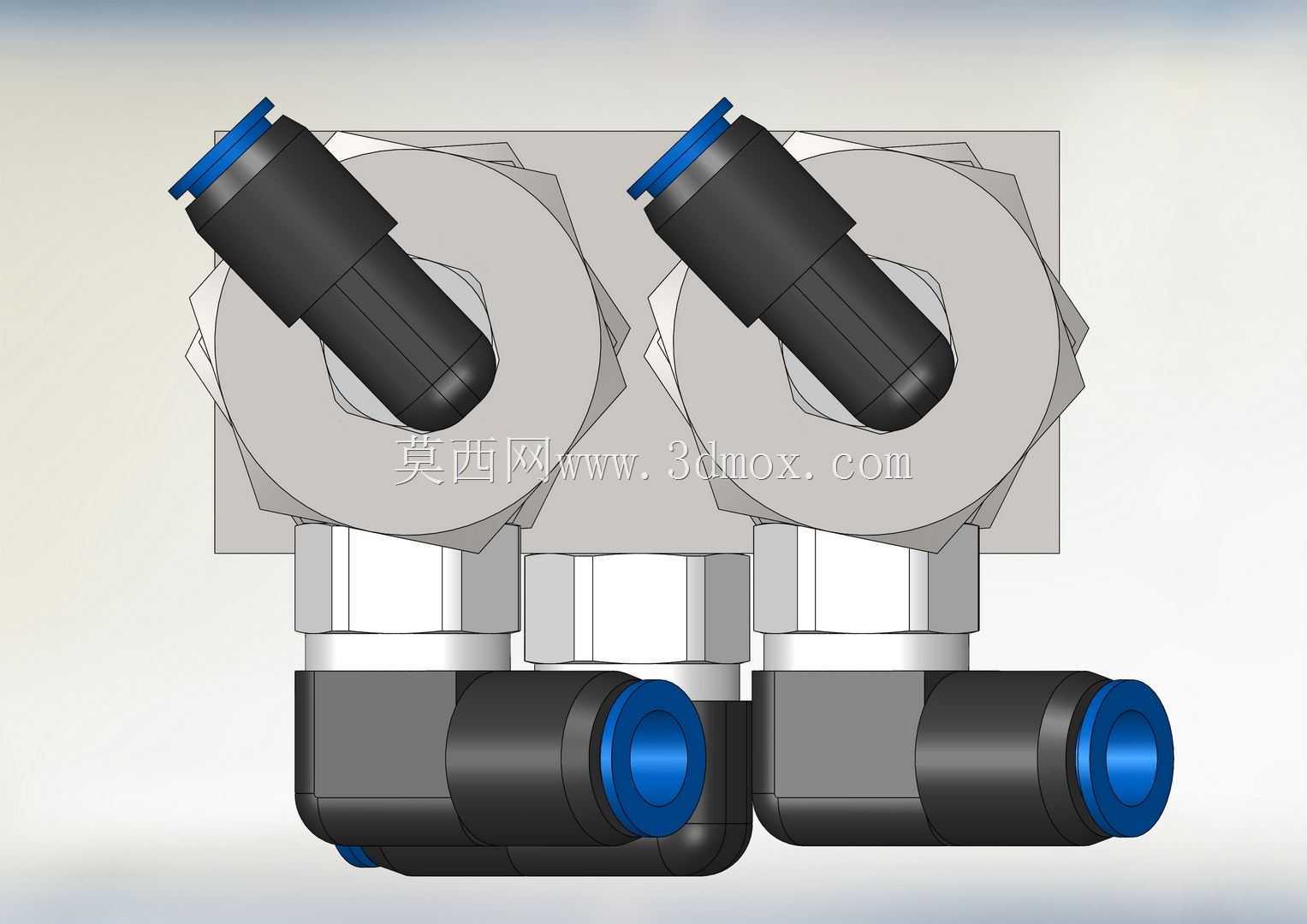

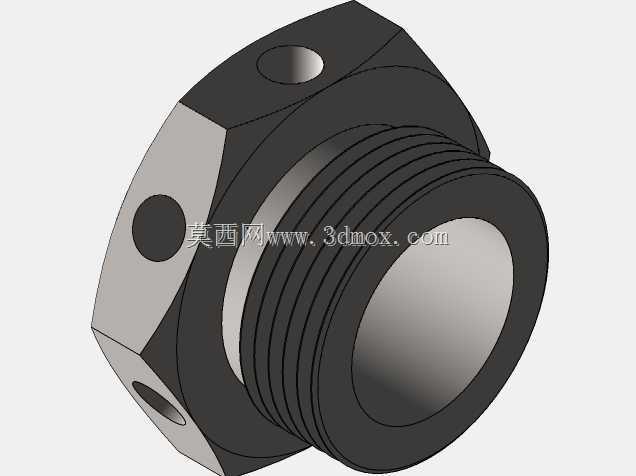

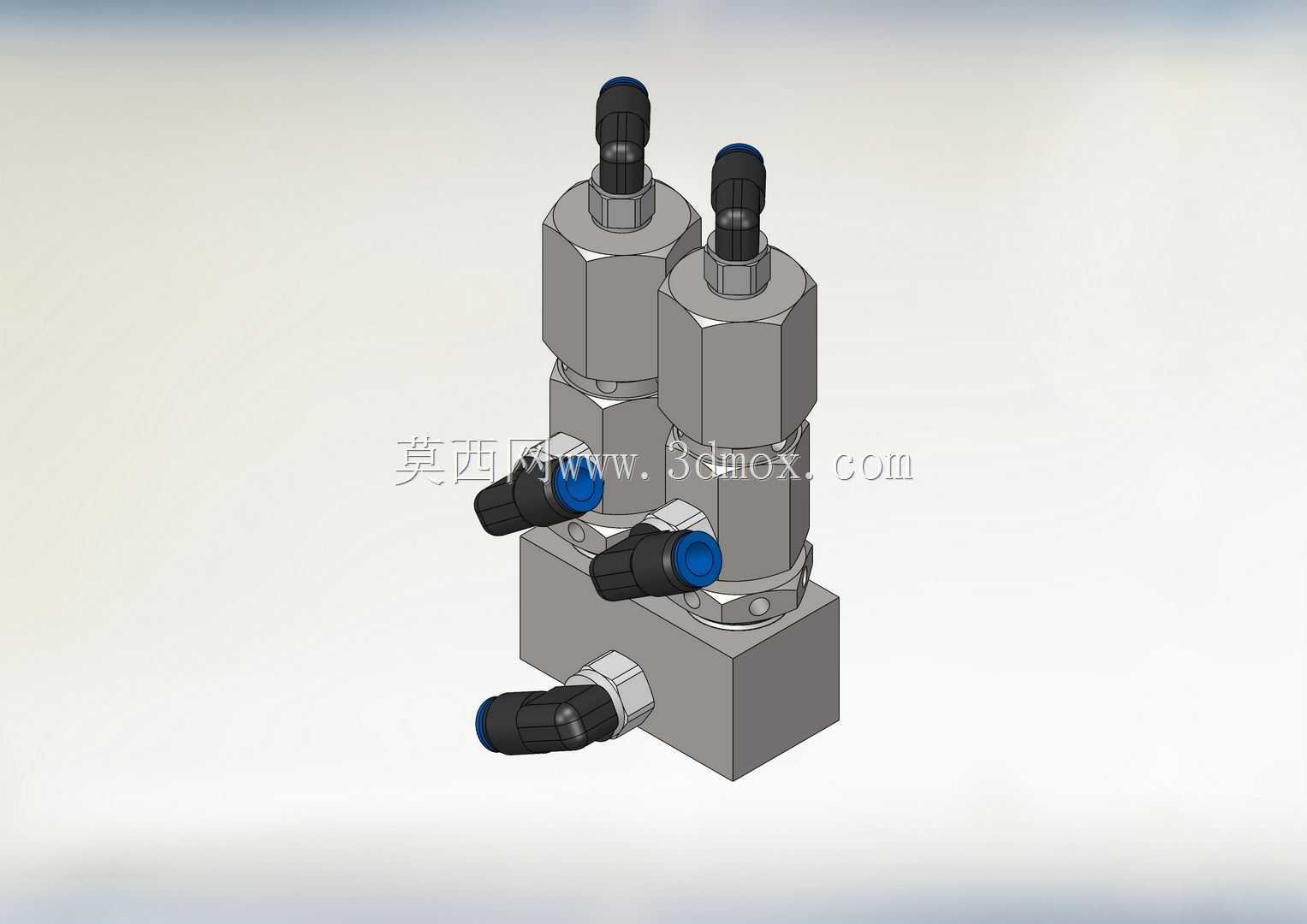

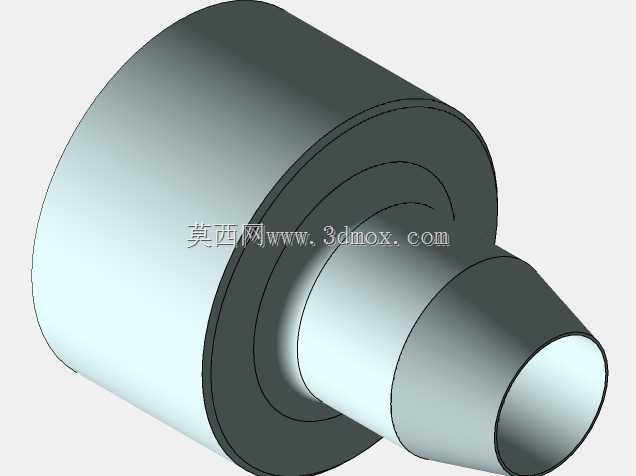

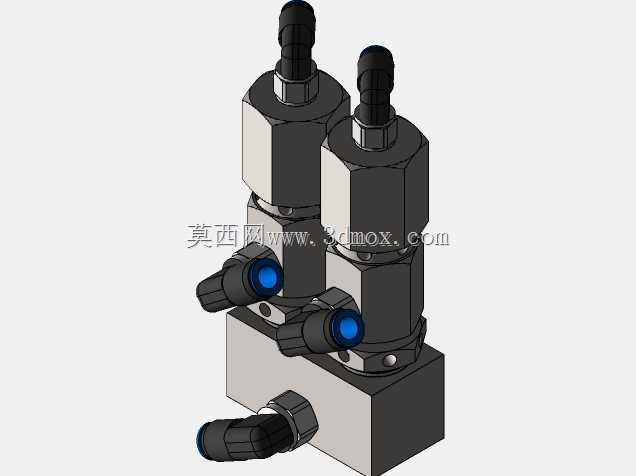

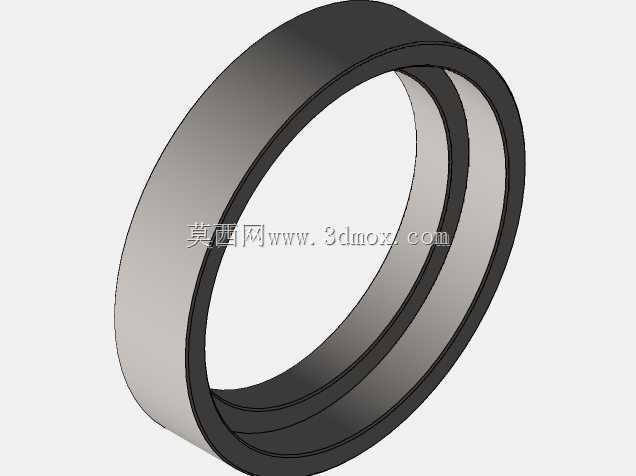

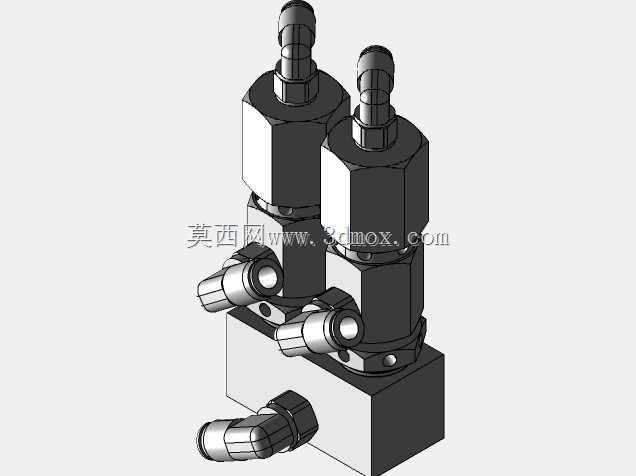

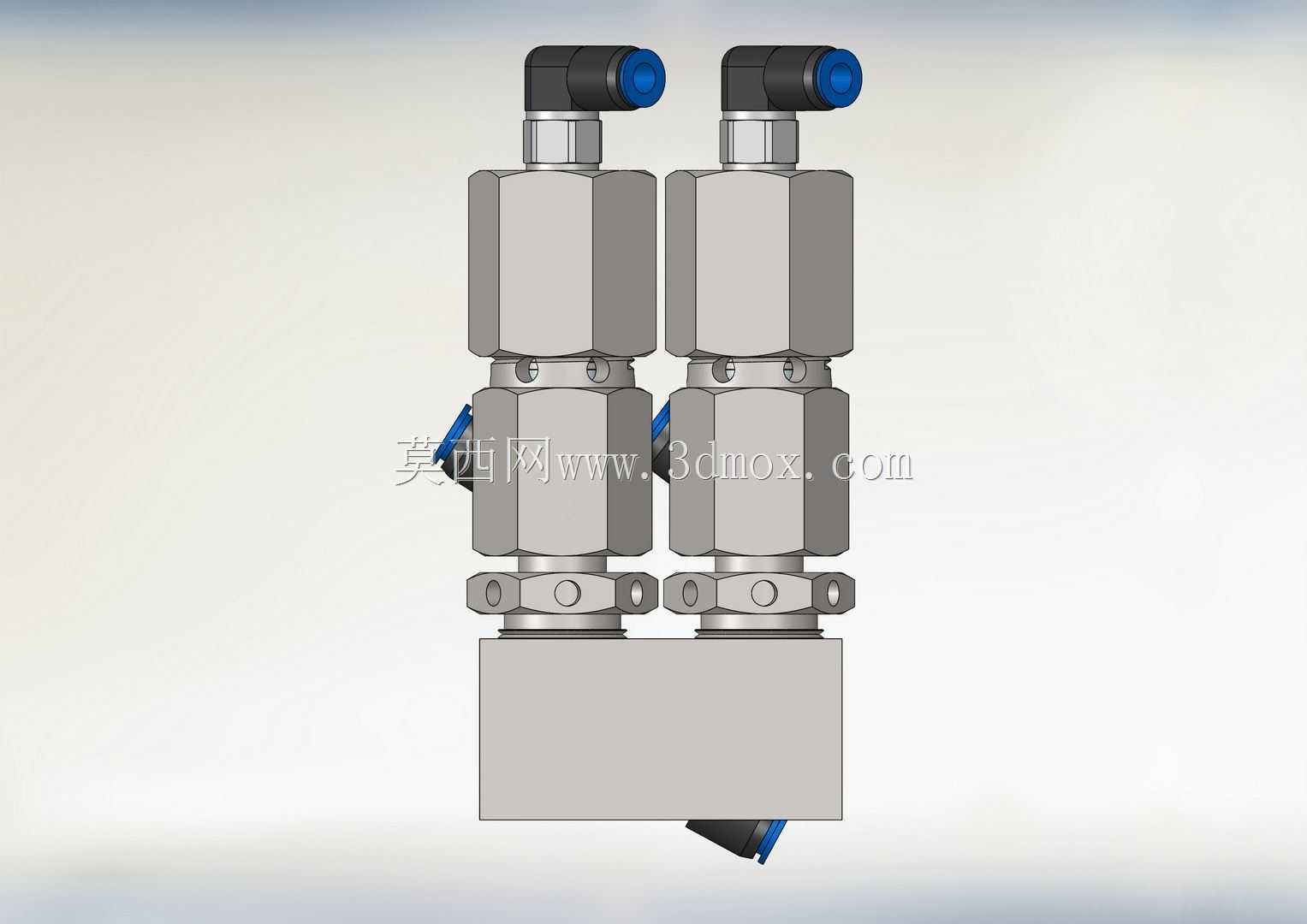

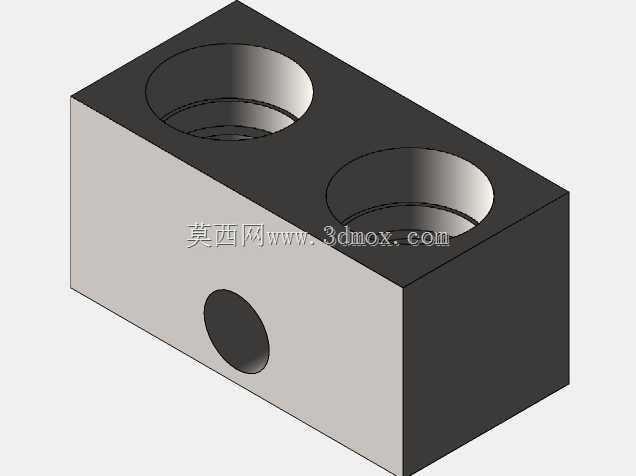

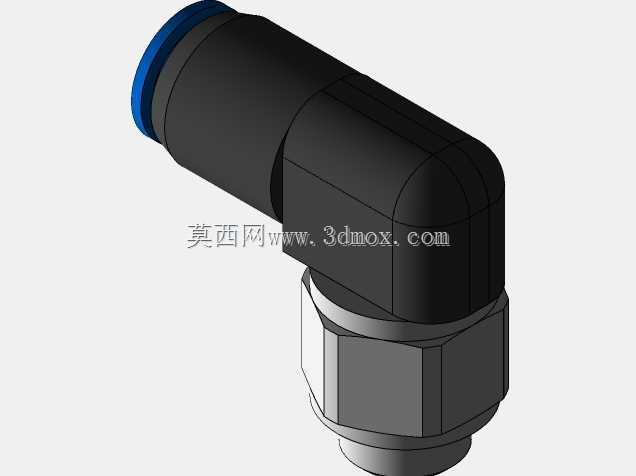

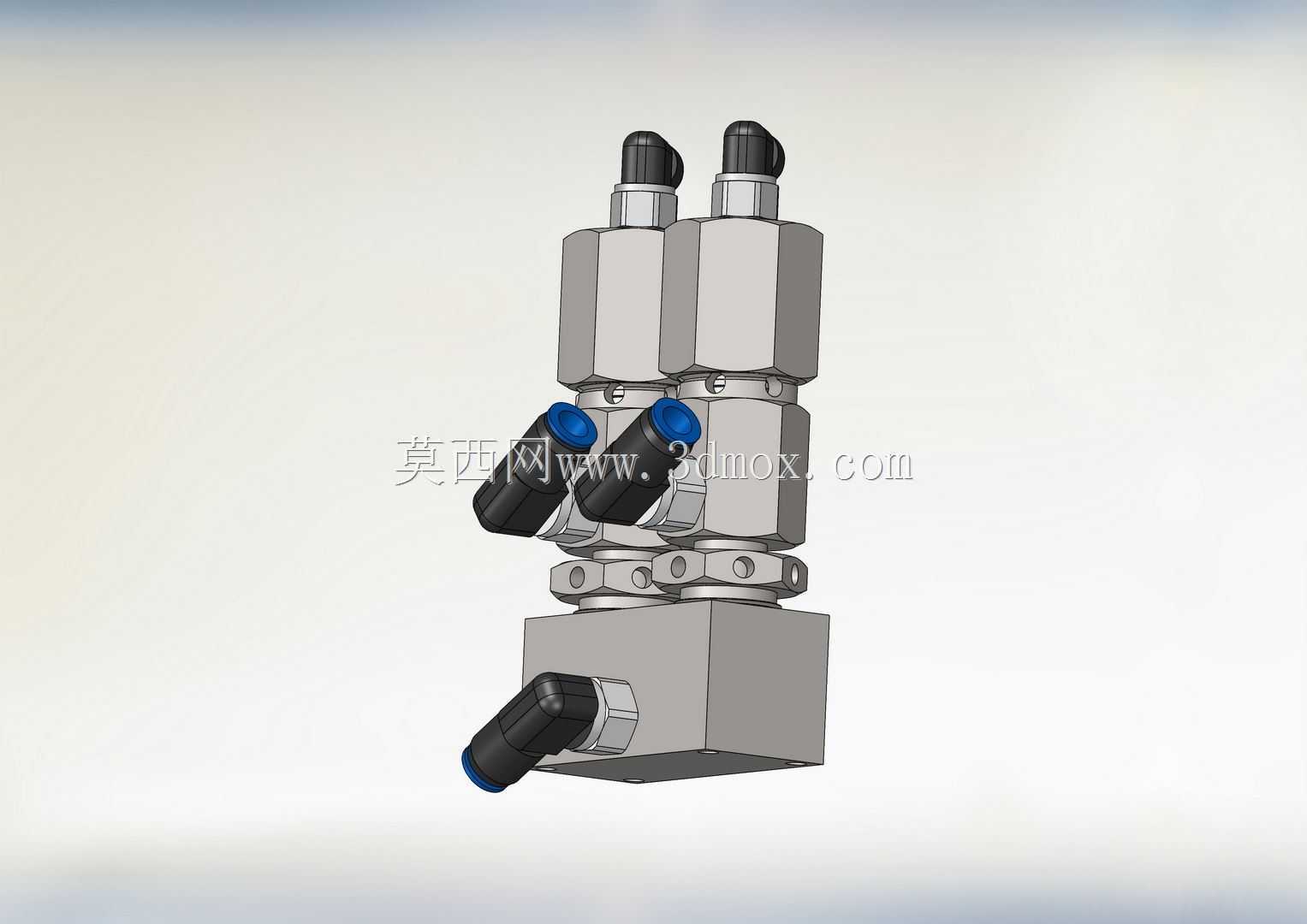

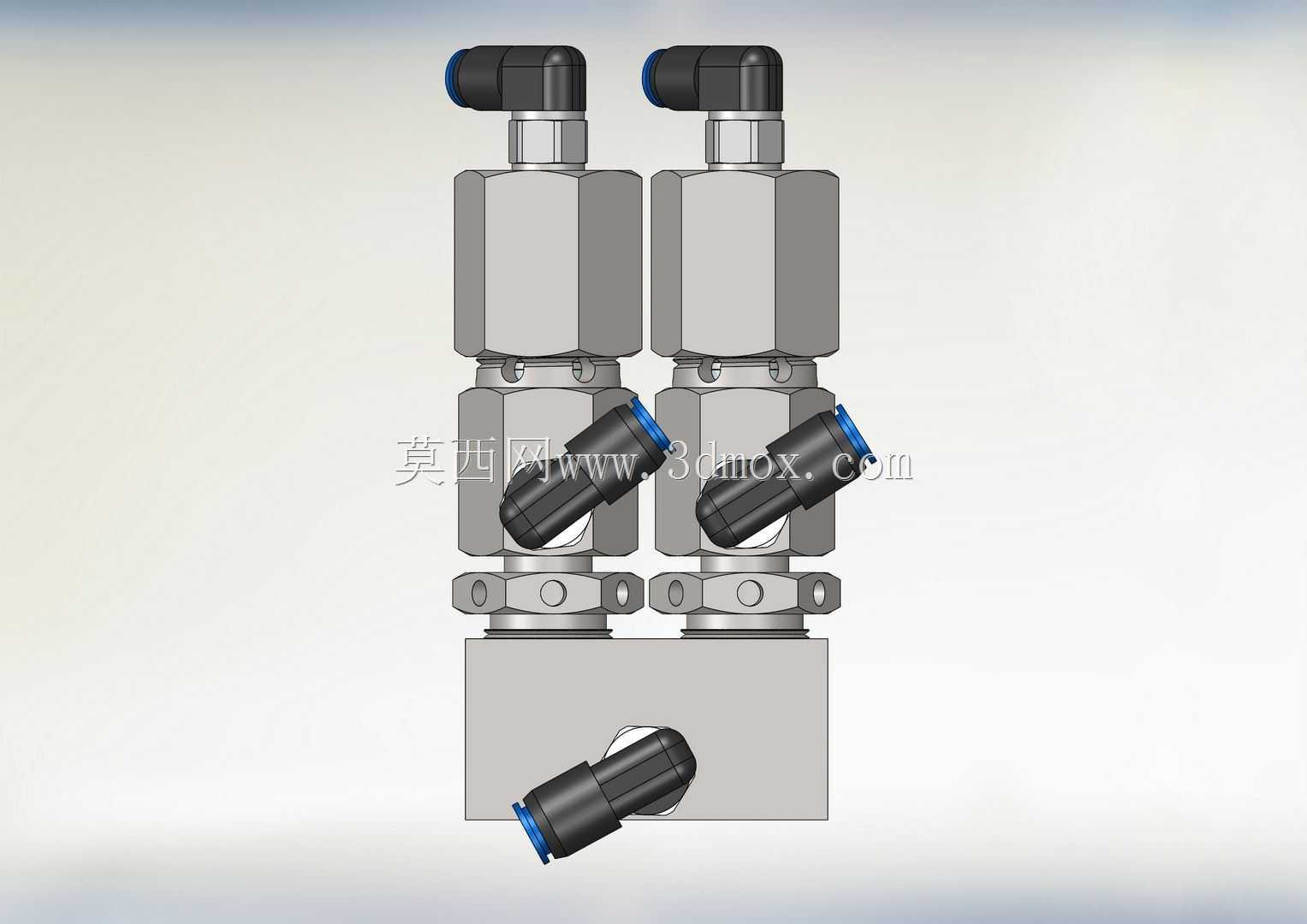

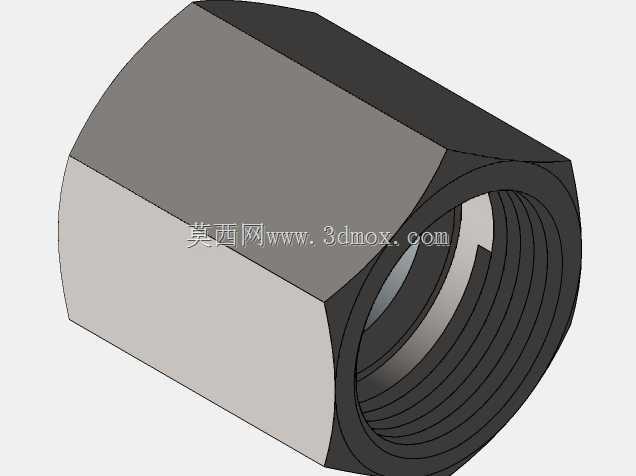

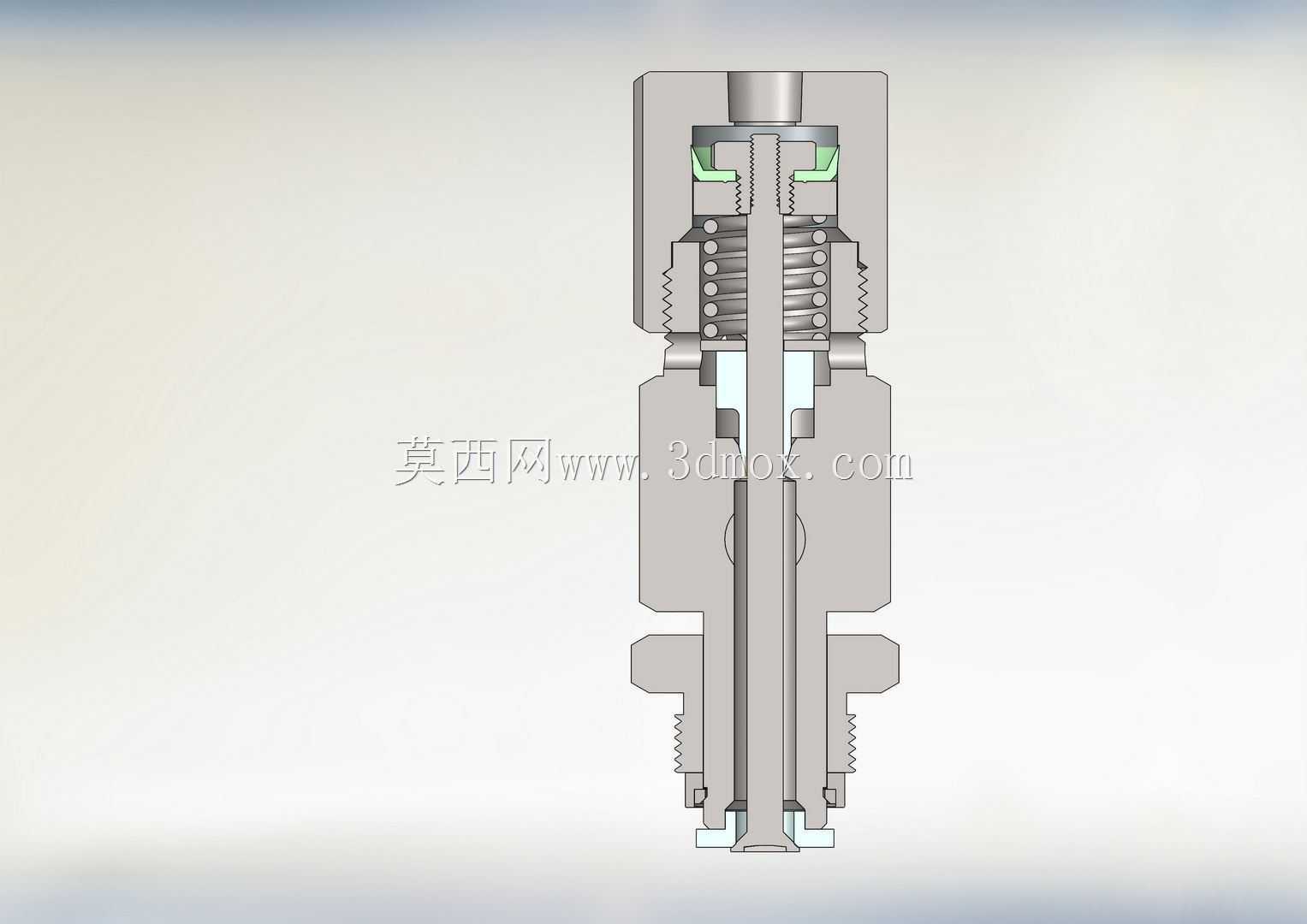

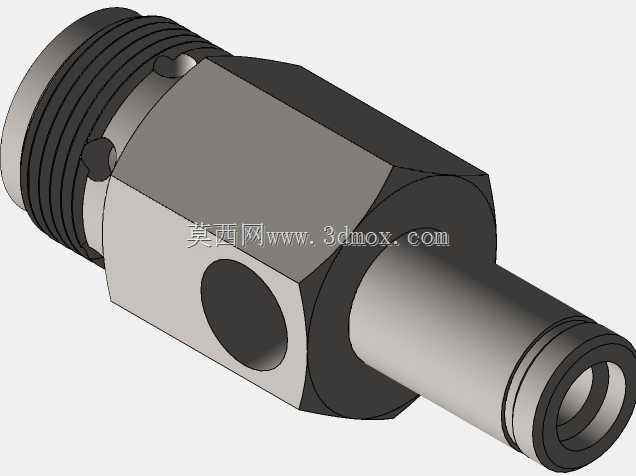

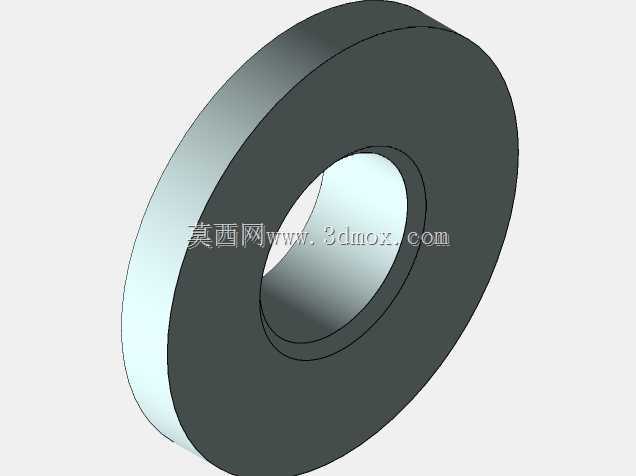

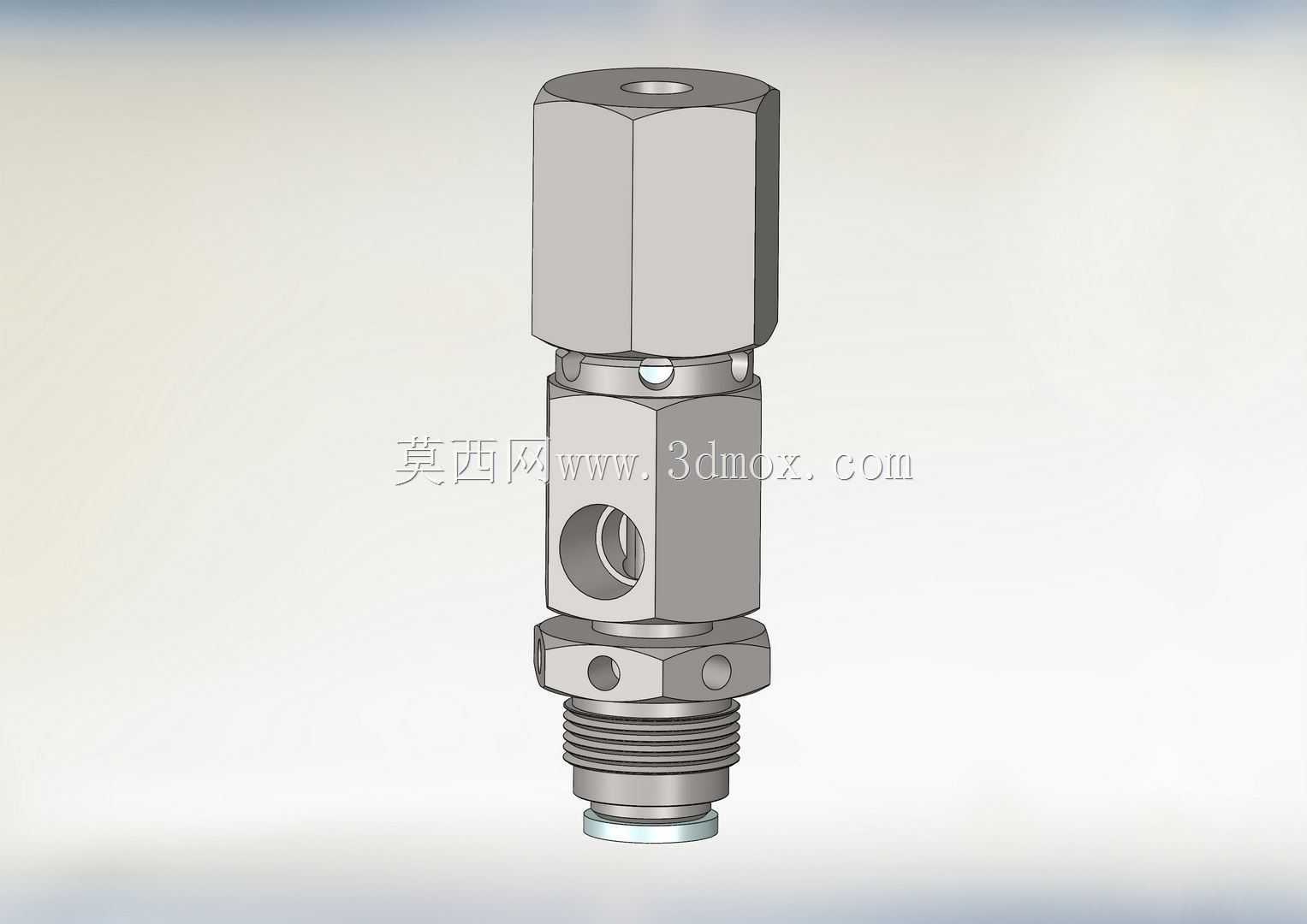

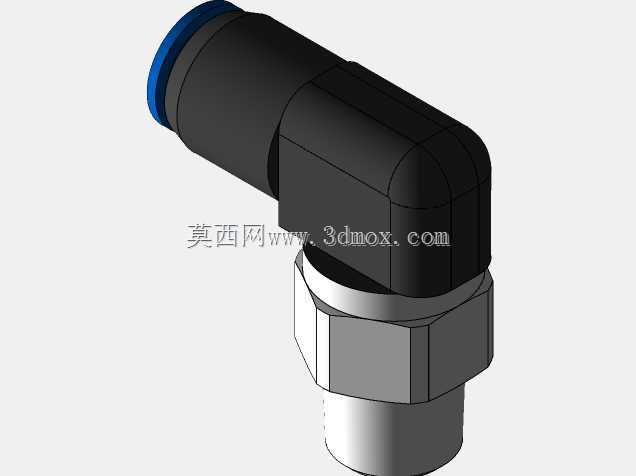

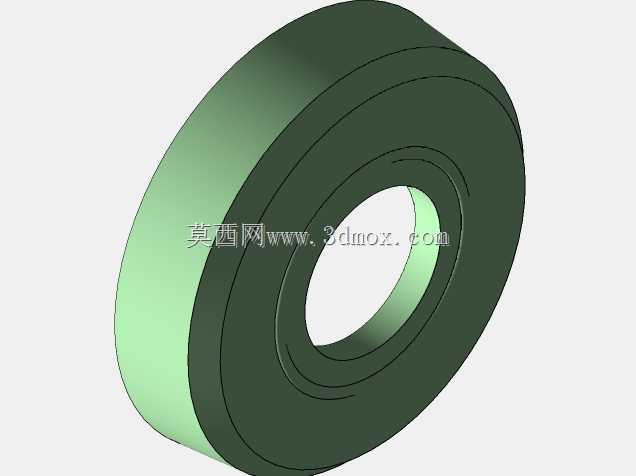

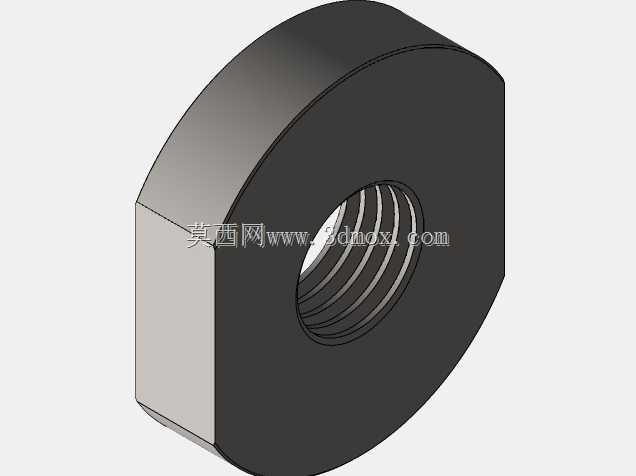

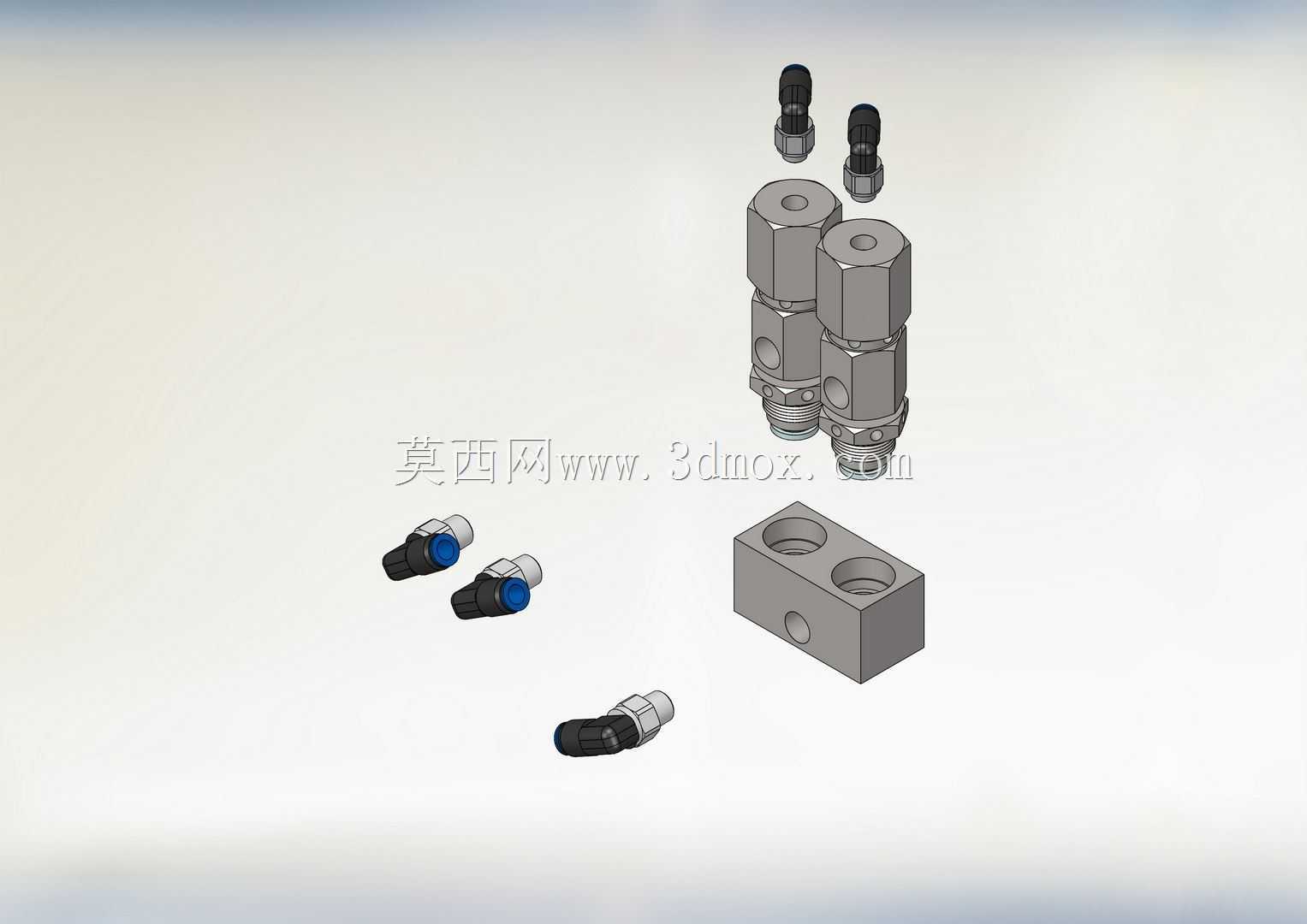

这款集成式双路变色阀，主要面向自动喷涂生产线的流体换色工况设计，在汽车零部件喷涂、五金件表面涂装、木器漆面加工等连续化自动喷漆场景中承担核心的涂料切换、通路控制功能，解决多色喷涂作业中换色效率低、残液串色、管路排布杂乱的常见工程问题。从结构设计逻辑来看，整体采用块式集成安装基座替代传统分散式阀组的管路拼接方案，将两路独立的涂料控制阀集成在同一安装基体上，基座内部预留连通流道，直接对接供漆管路与喷枪输出端，大幅减少外接管路接头数量，降低管路漏液、压力损耗的风险，同时压缩阀组整体占用空间，适配喷涂机械手末端、往复机喷涂工位等安装空间受限的装配场景。每一路控制阀均设置独立的顶部调节旋钮与侧部流体接口，顶部旋钮用于微调阀体内的阀芯行程，控制对应通路的涂料通断与流量开度，可适配不同粘度的涂料介质，从低粘度的水性漆到高粘度的油性色漆都能通过行程调节获得稳定的输出流量；侧部的快插式接口采用带密封锥面的结构设计，接口处的蓝色密封件为耐溶剂腐蚀的氟橡胶材质，可长期耐受涂料稀释剂、清洗剂的侵蚀，避免接口渗漏。阀组的安装边界设计充分考虑现场装配需求，基座底部为平整安装面，预留四个对称分布的螺栓安装孔，可直接固定在喷涂设备的安装支架或者机械手末端法兰上，安装孔位间距适配常规喷涂设备的通用安装尺寸，无需额外加工过渡连接板；整体外形为规整的立方组合结构，无外凸的易磕碰结构，在喷涂车间多粉尘、多漆雾的环境中，外表面的平整结构也便于日常清洁维护，减少漆雾在阀体表面的堆积。在实际工况运行中，两路阀可独立控制不同颜色涂料的通断，换色时可配合清洗通路完成阀腔内残液吹扫，大幅缩短换色等待时间，减少涂料浪费，相比单路独立阀组的排布方案，集成式结构的流体路径更短，残液留存体积更小，换色时的清洗剂消耗量也能得到有效控制，同时统一的集成基座也简化了现场管路布线，减少管路弯折带来的流量波动，保证喷涂作业时涂料输出压力稳定，避免出现漆面厚薄不均、色差等喷涂质量问题。阀体的金属部件均采用硬质阳极氧化铝合金材质，兼顾结构强度与轻量化需求，整体重量控制在适合机械手末端搭载的范围内，不会给往复运动的喷涂执行端带来额外的负载负担，运动过程中阀组的连接稳定性也能得到保障。
