法兰连接式20毫米通径旋塞结构设计

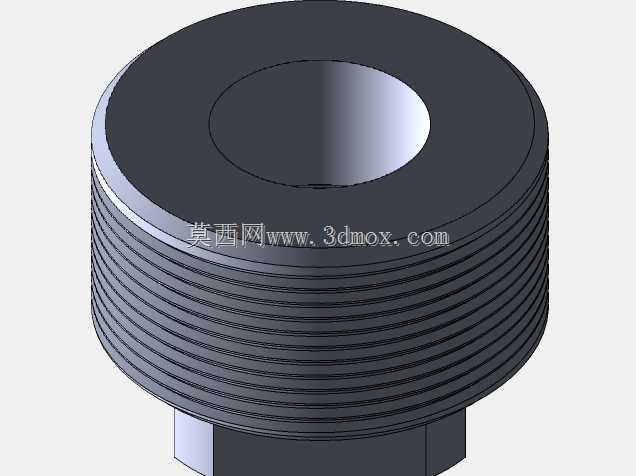

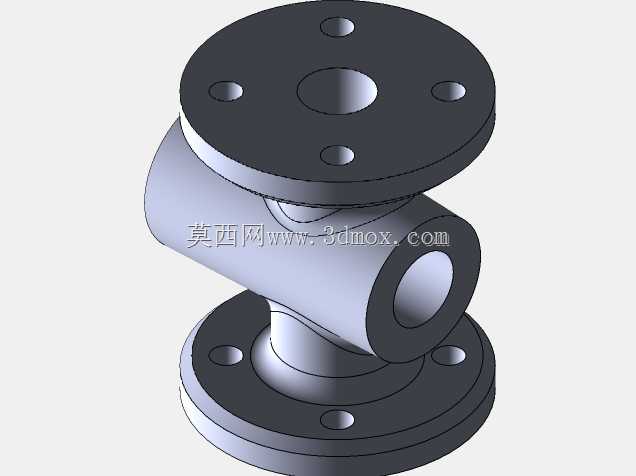

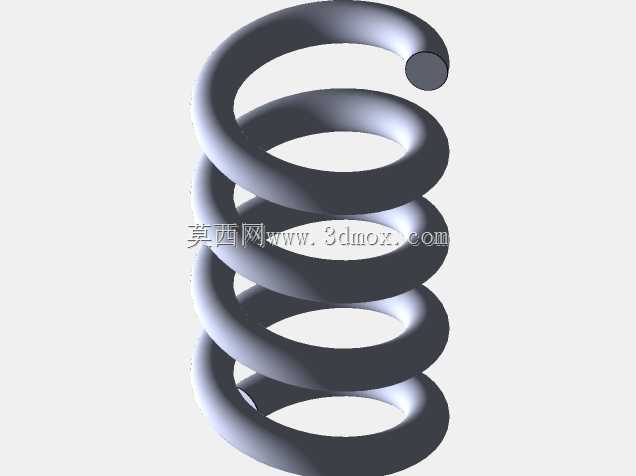

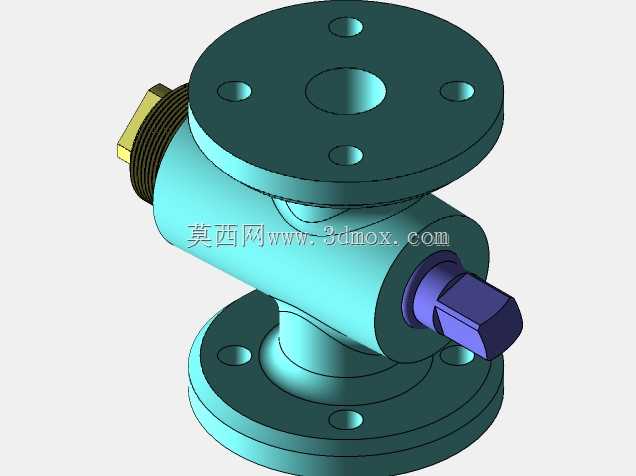

这款公称通径20毫米的旋塞，主要应用在低压工况的流体输送管路中，常见于小型给排水支路、化工取样管路、暖通空调末端控制段这类需要快速通断操作的场景，相比同通径的闸阀、截止阀，它的启闭行程更短，操作扭矩更小，现场运维人员只需转动90度即可完成全开或全关动作，不会出现闸板卡滞、阀杆升降积尘的问题。从结构设计来看，整体采用角式流道布局，两端的连接法兰均为标准凸面法兰，法兰盘上均匀分布4个螺栓安装孔，安装时可直接匹配同压力等级的管路法兰，不需要额外加装转换接头，法兰端面的密封槽预留了垫片安装空间，可适配橡胶石棉垫、四氟垫等常用密封垫片，能满足不同输送介质的密封需求。旋塞的核心启闭件为带通孔的锥形塞体，塞体与阀体的锥面配合经过配研处理，装配后能实现均匀的面接触密封，避免了线密封容易出现的磨损泄漏问题，侧面的操作端采用方头结构，可配套标准扳手或者加装手柄执行机构，不管是手动操作还是后续改装气动、电动驱动都有足够的安装接口。在安装边界上，这款旋塞的整体高度控制在适配小管径管路的安装空间范围内，角式结构可以直接改变管路走向，减少管路中弯头的使用数量，降低管路的整体流阻，流道内部做了圆弧过渡处理，介质流经时不会出现明显的涡流区，对于含有少量细小颗粒的流体也有不错的通过性，不容易出现积渣卡塞的问题。设计过程中充分考虑了现场安装的操作空间，阀体两侧的法兰螺栓孔位置避开了操作端的扳手活动范围，现场紧固螺栓时不会与操作手柄发生干涉，塞体的密封压紧结构设置在阀体底部，可通过底部的压紧螺母调整塞体与阀体的配合紧密度，长期使用出现磨损后不需要整体更换阀门，只需适当调整压紧力即可恢复密封性能，大幅降低了运维成本。
