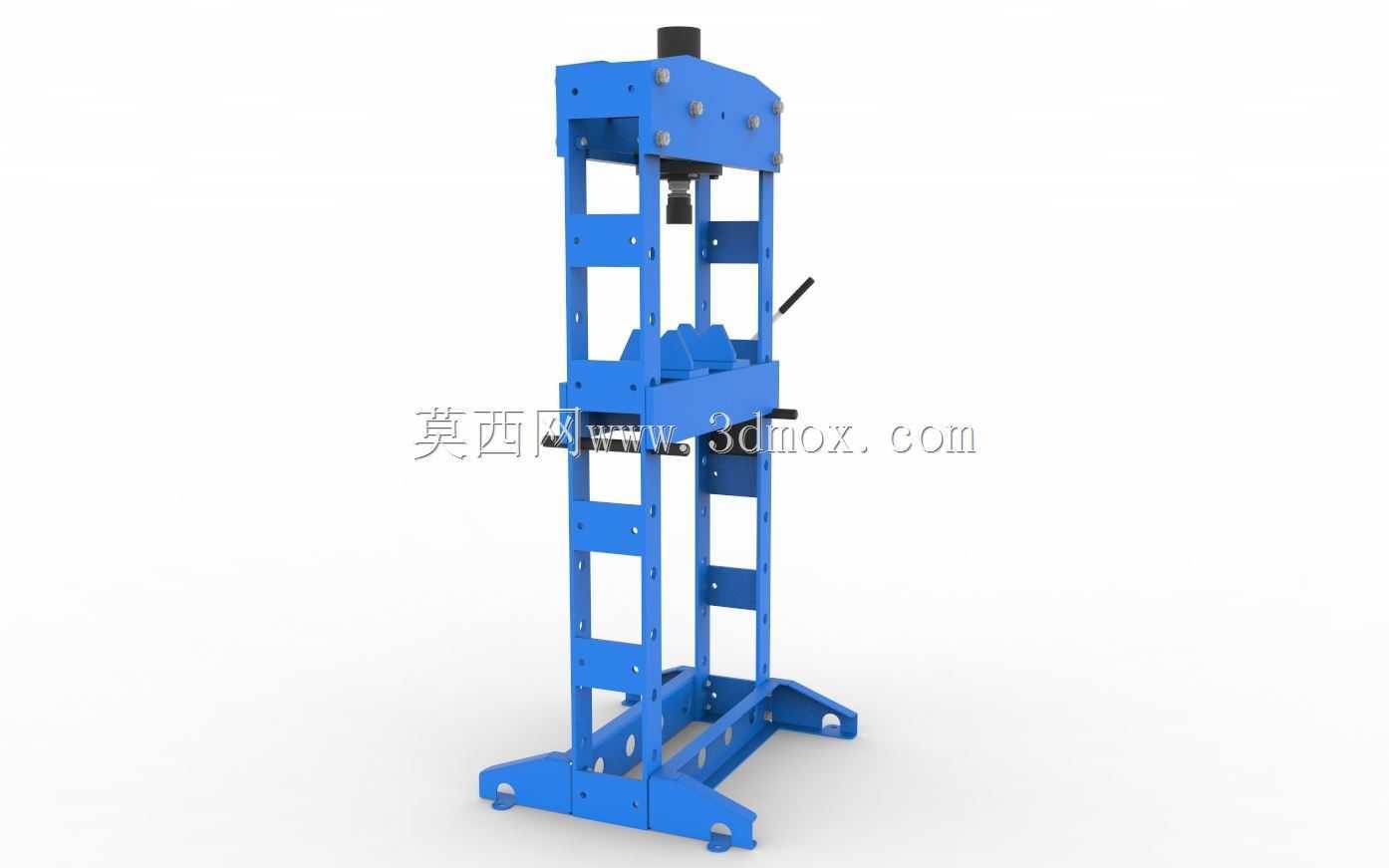

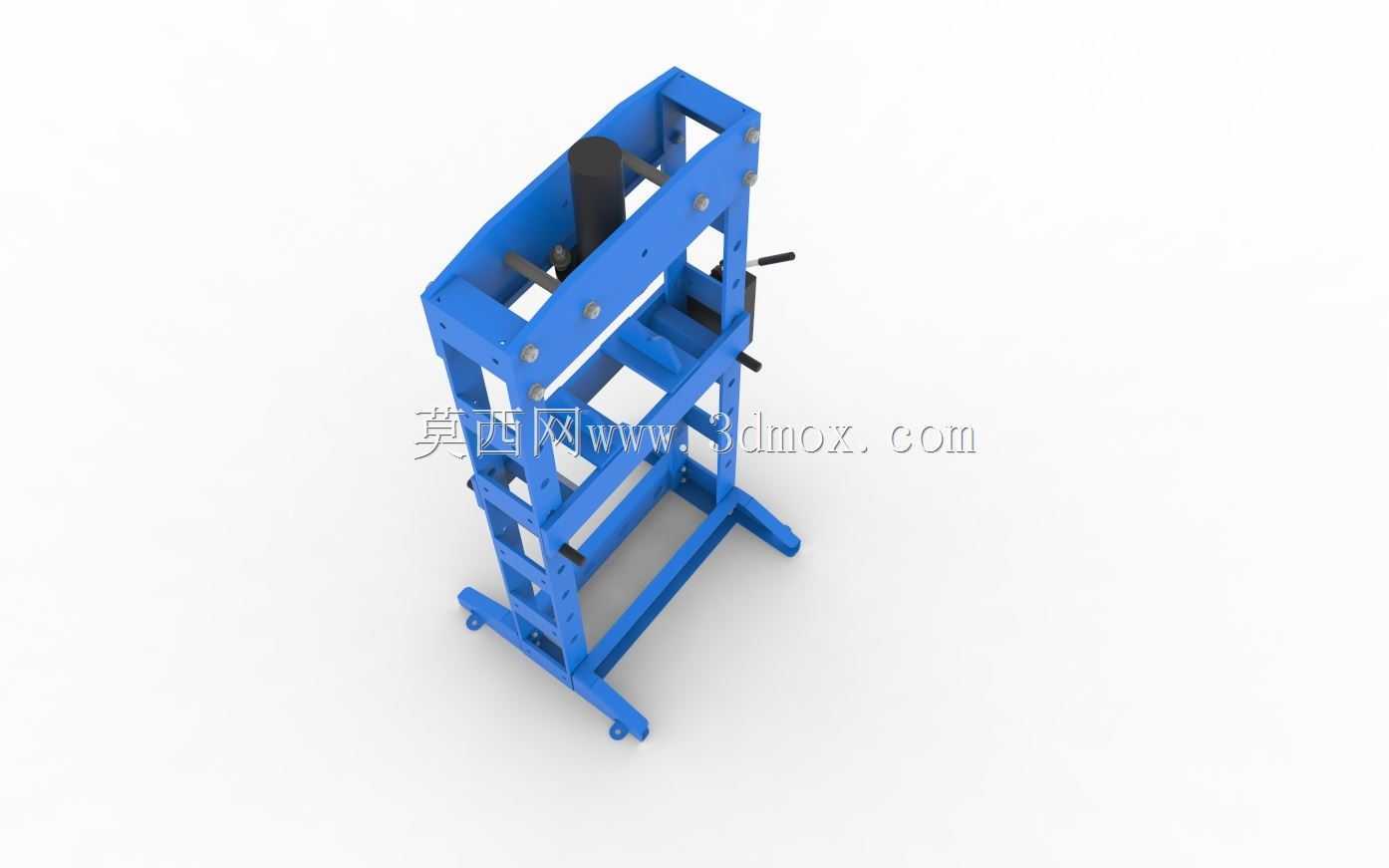

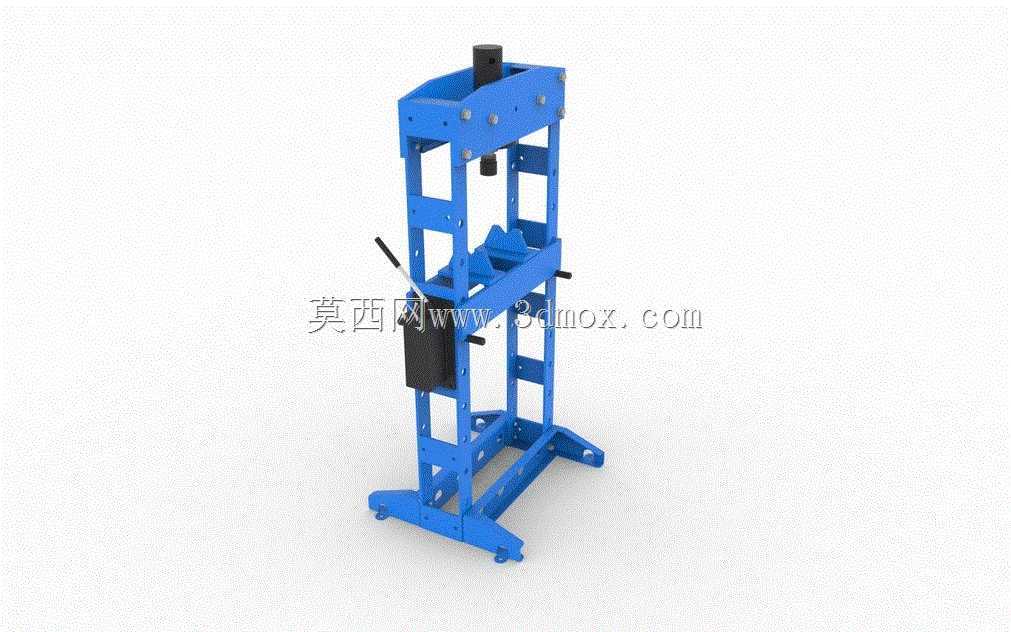

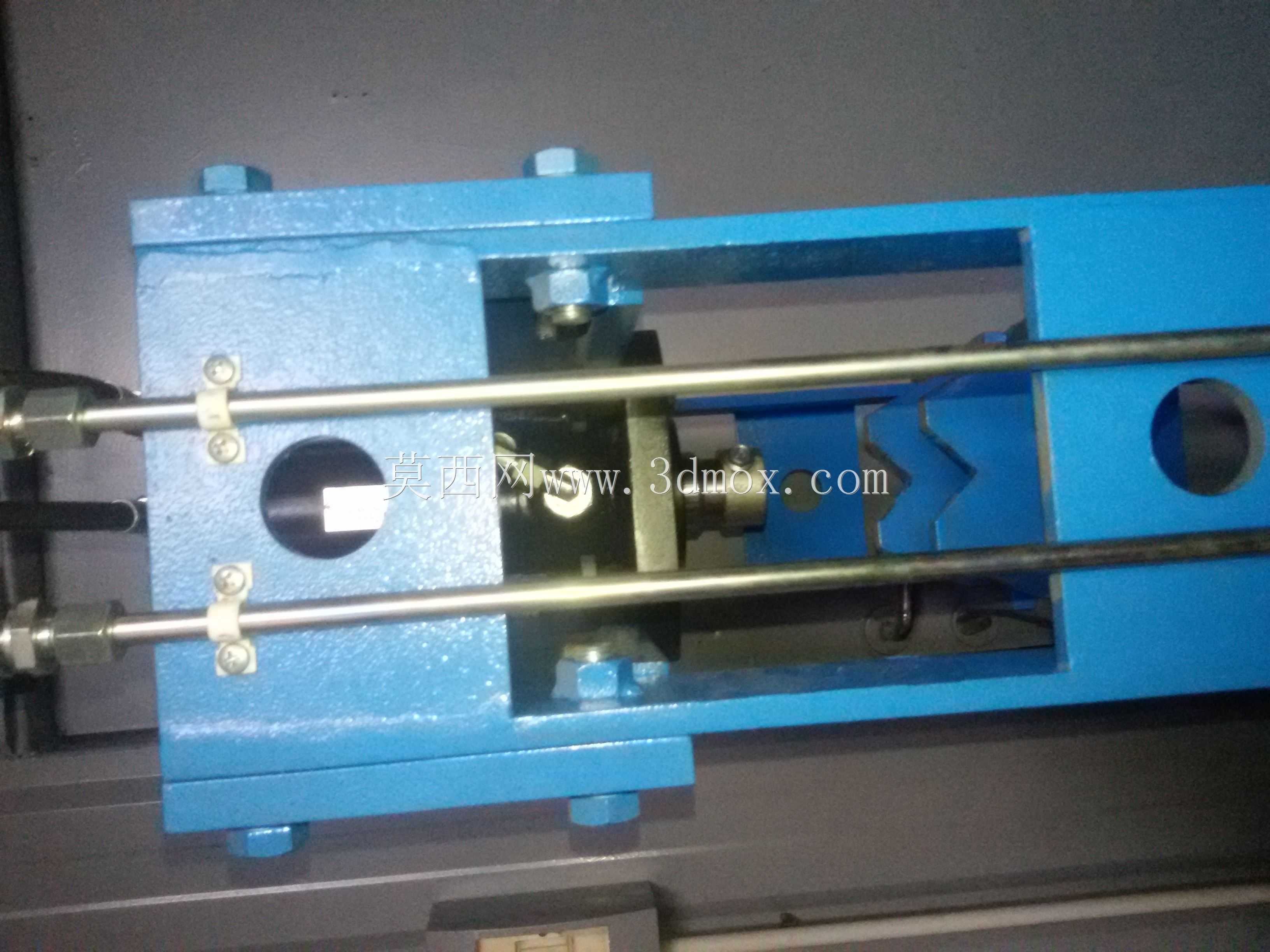

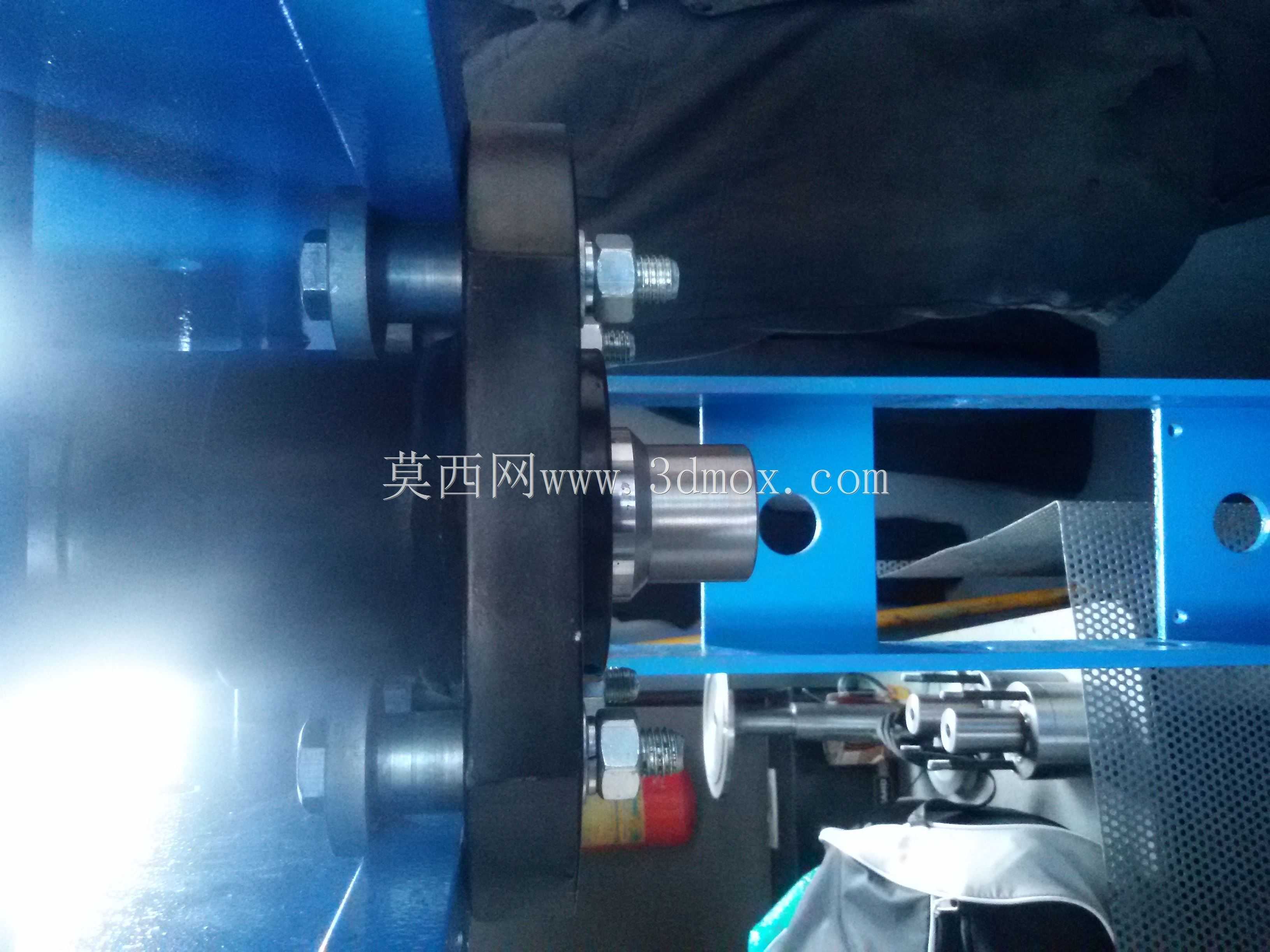

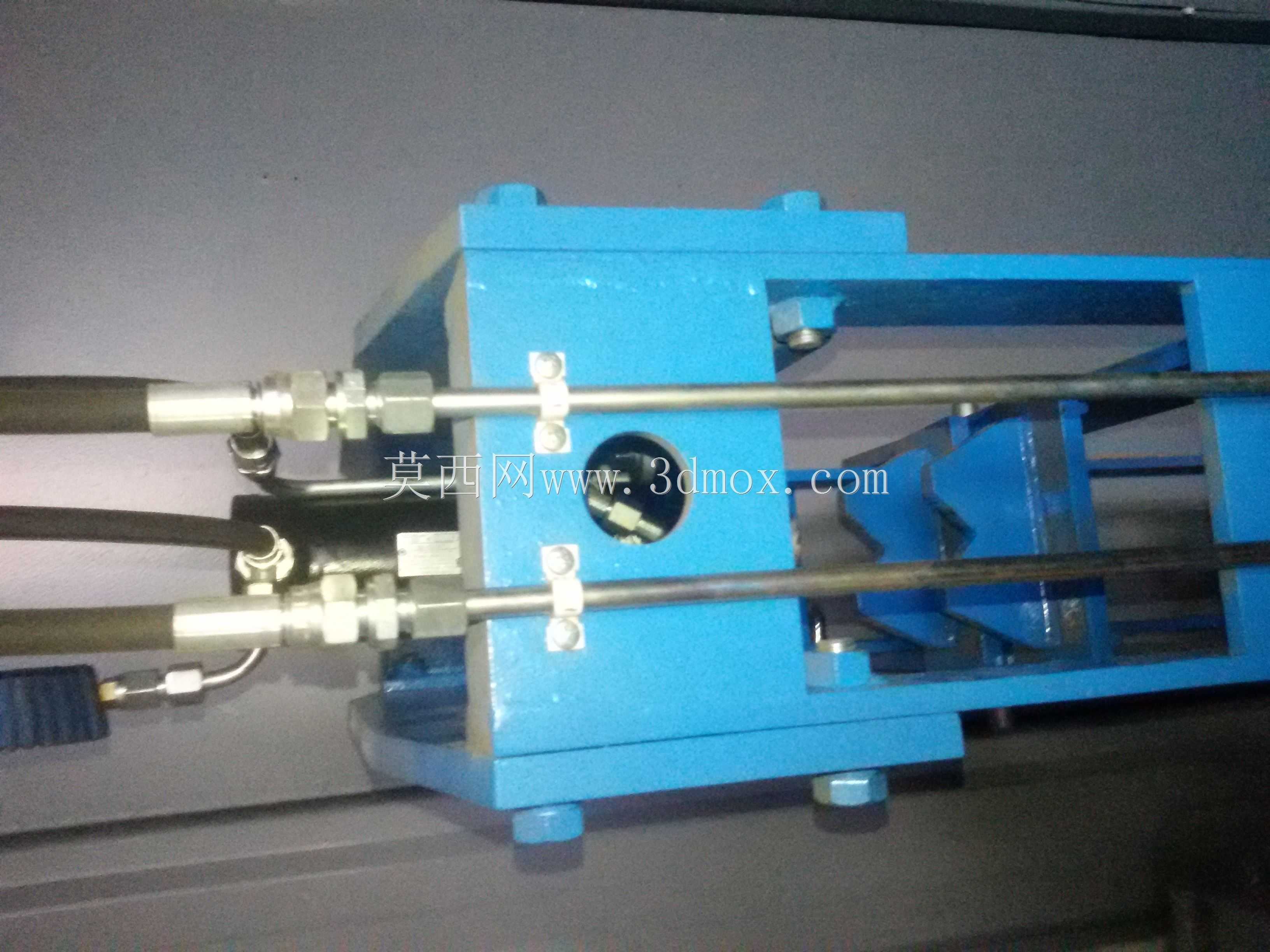

15-25吨手动液压压装校正压机结构

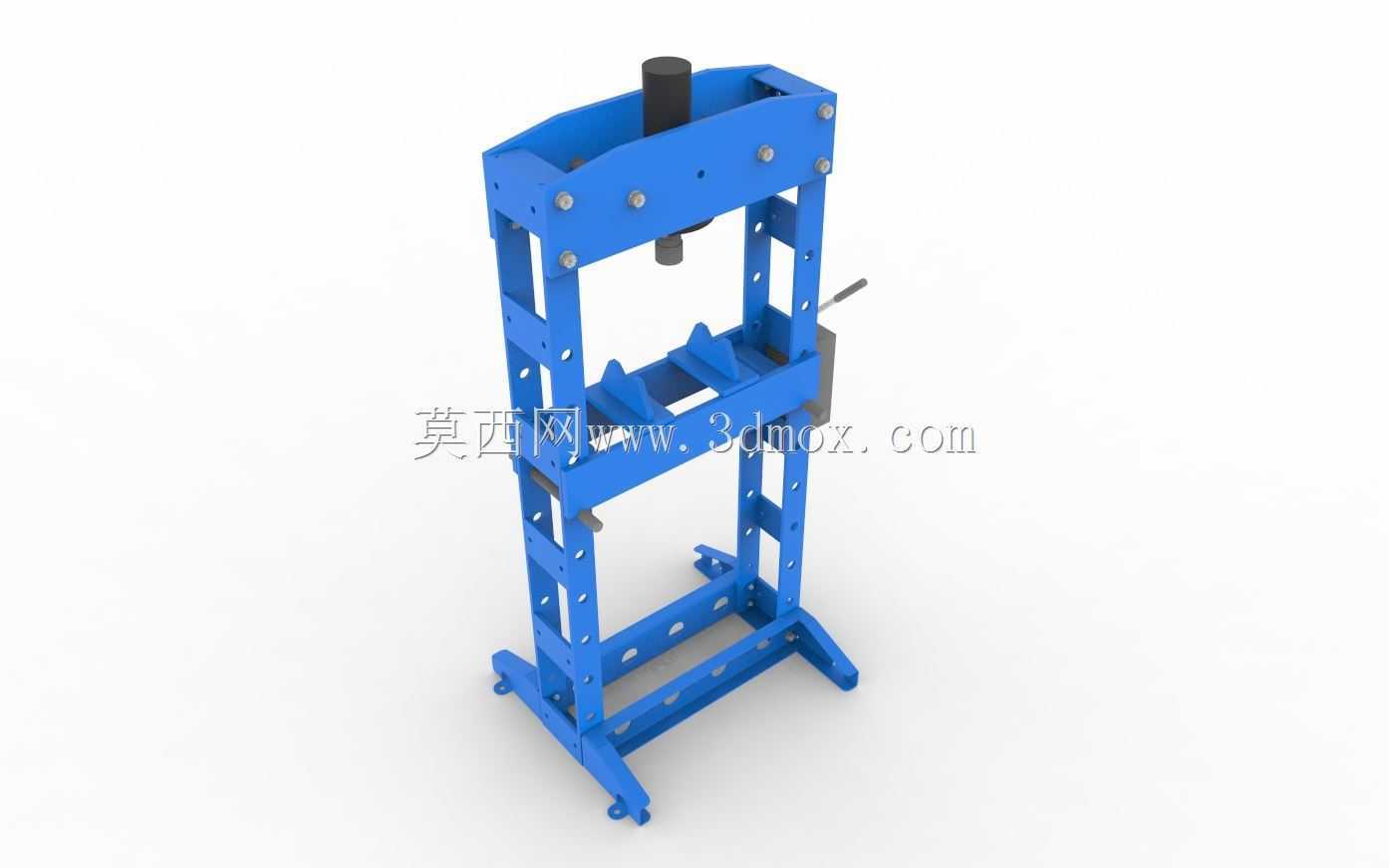

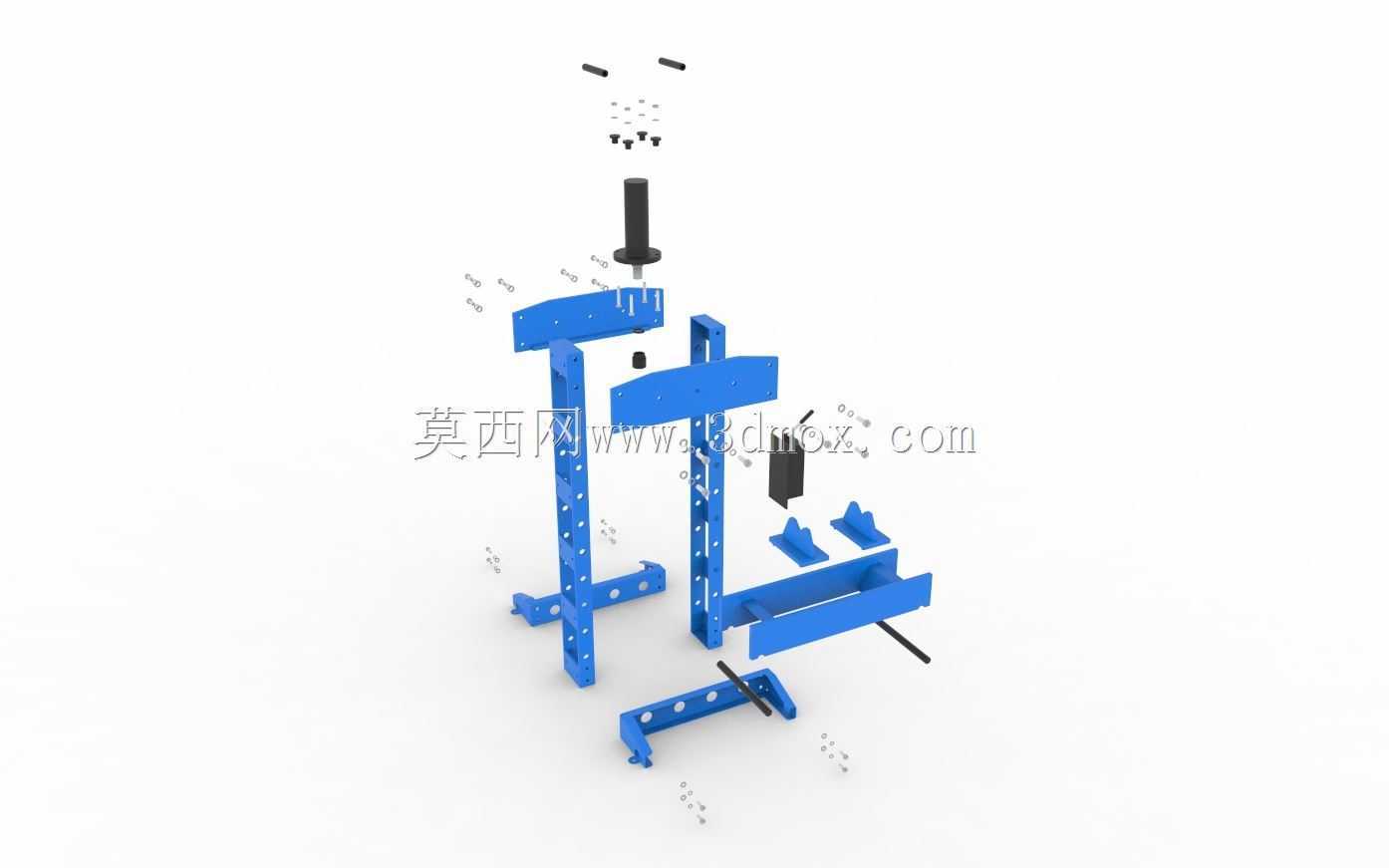

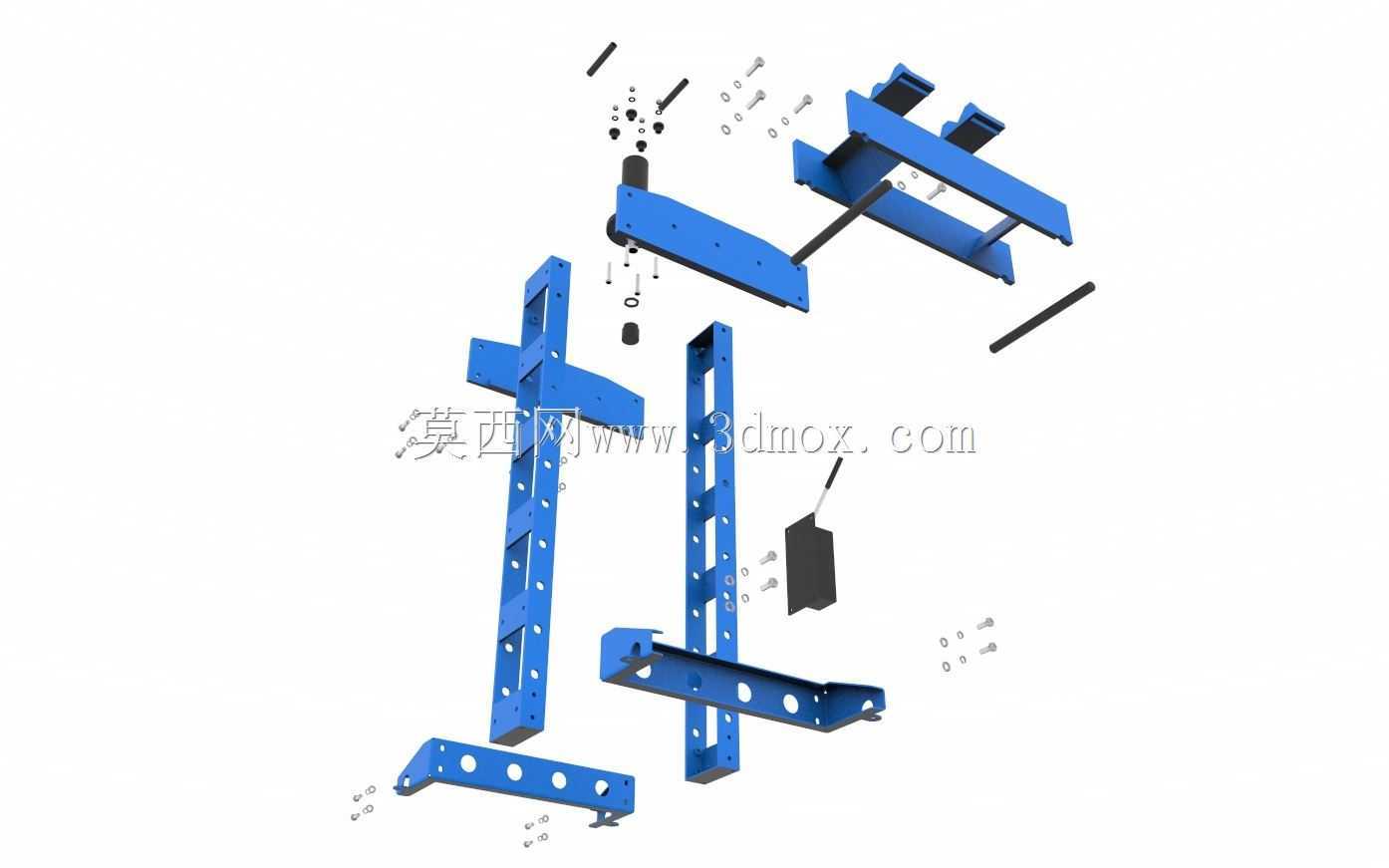

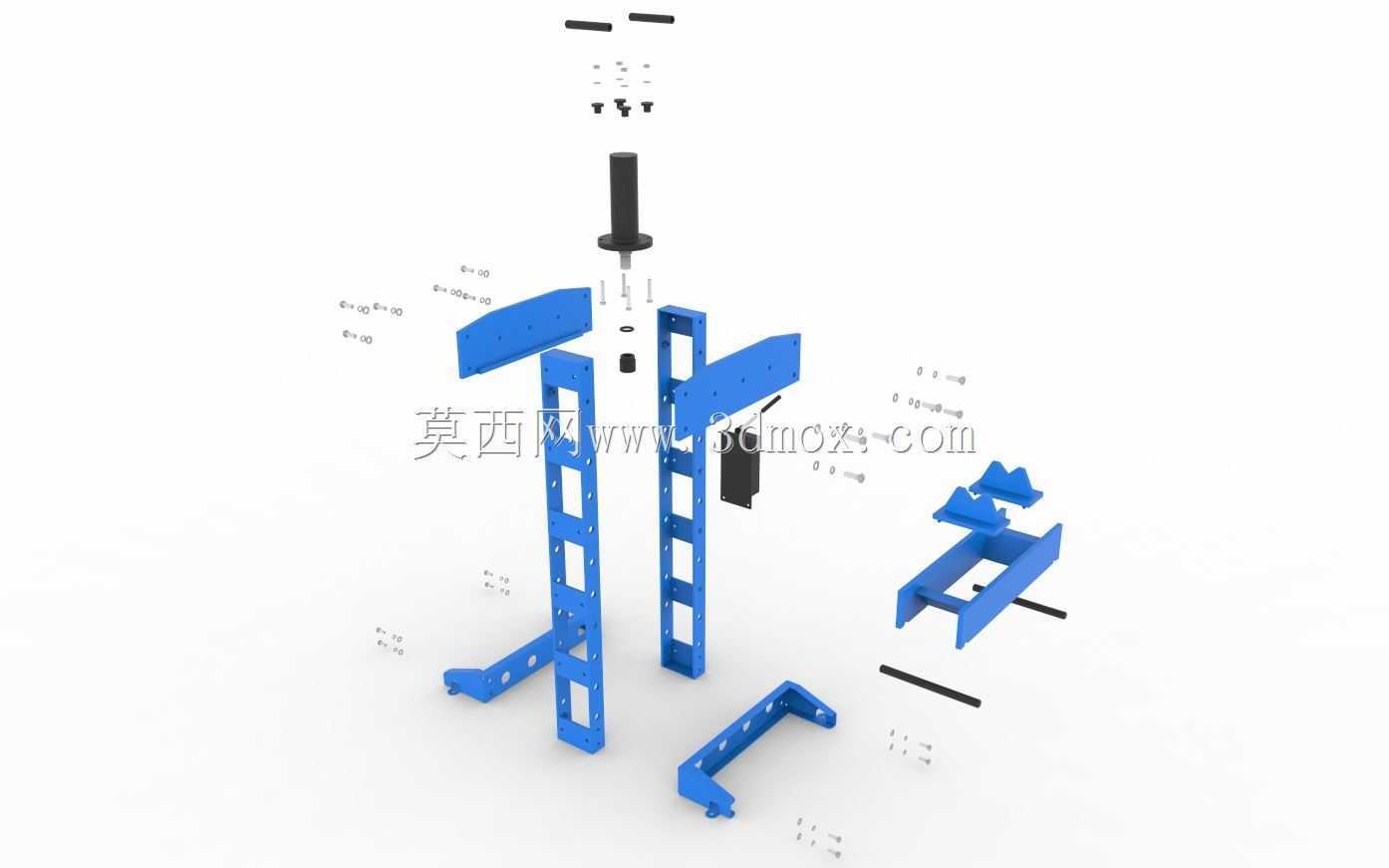

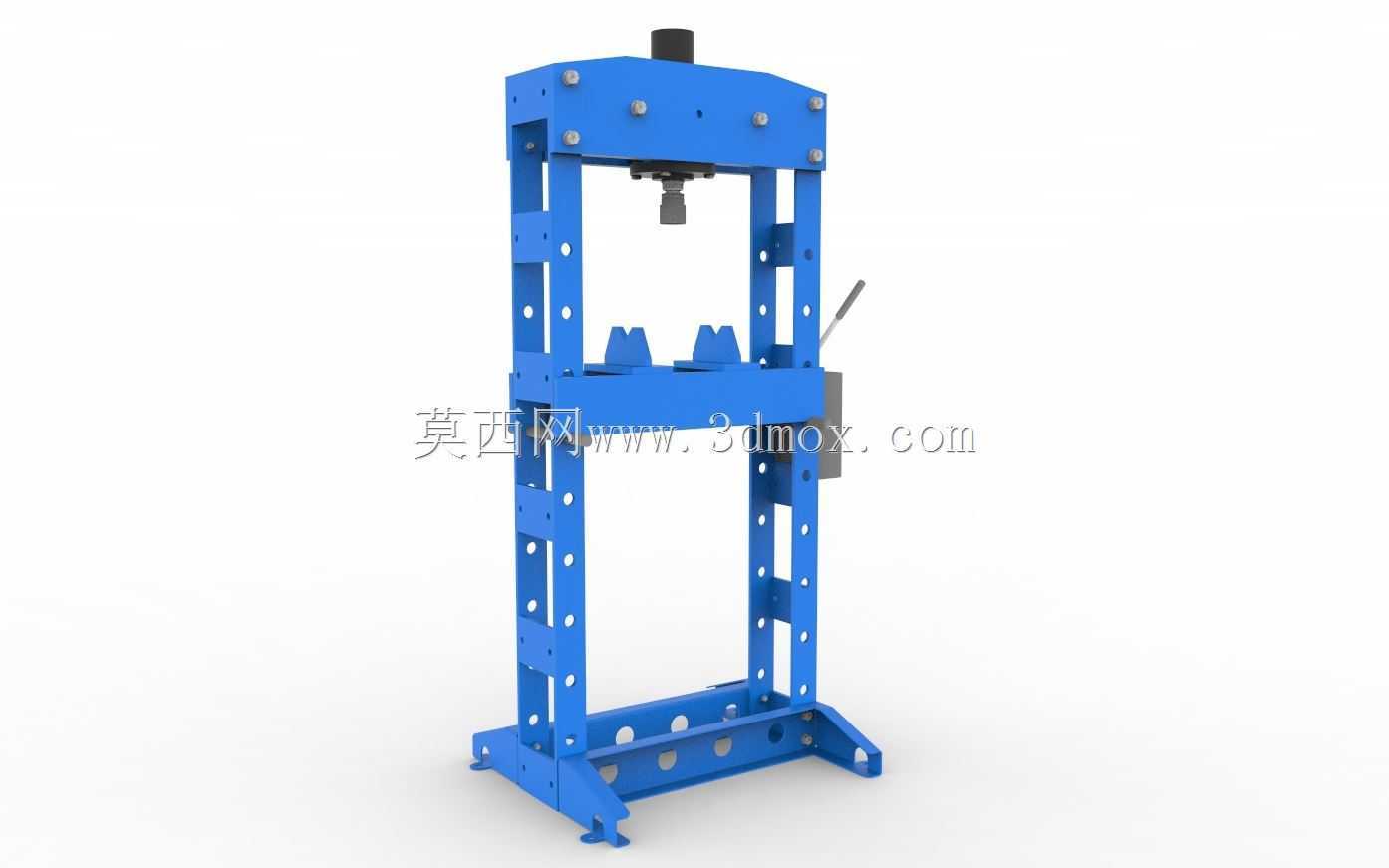

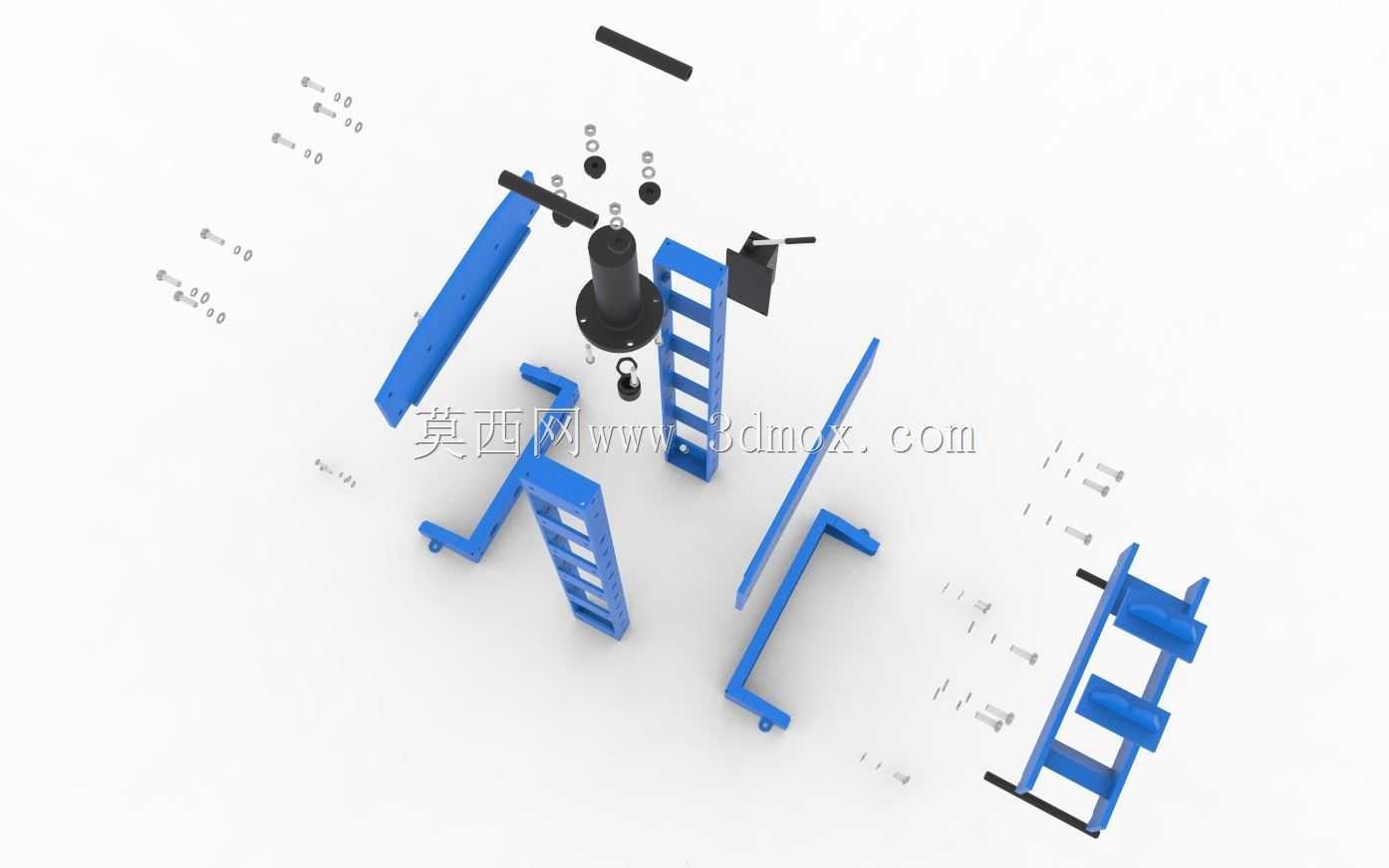

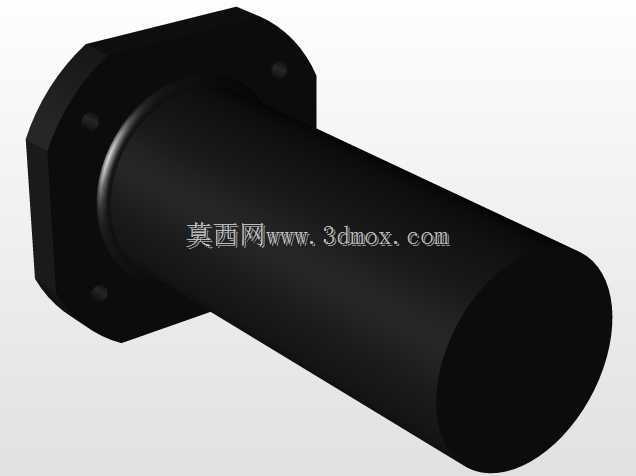

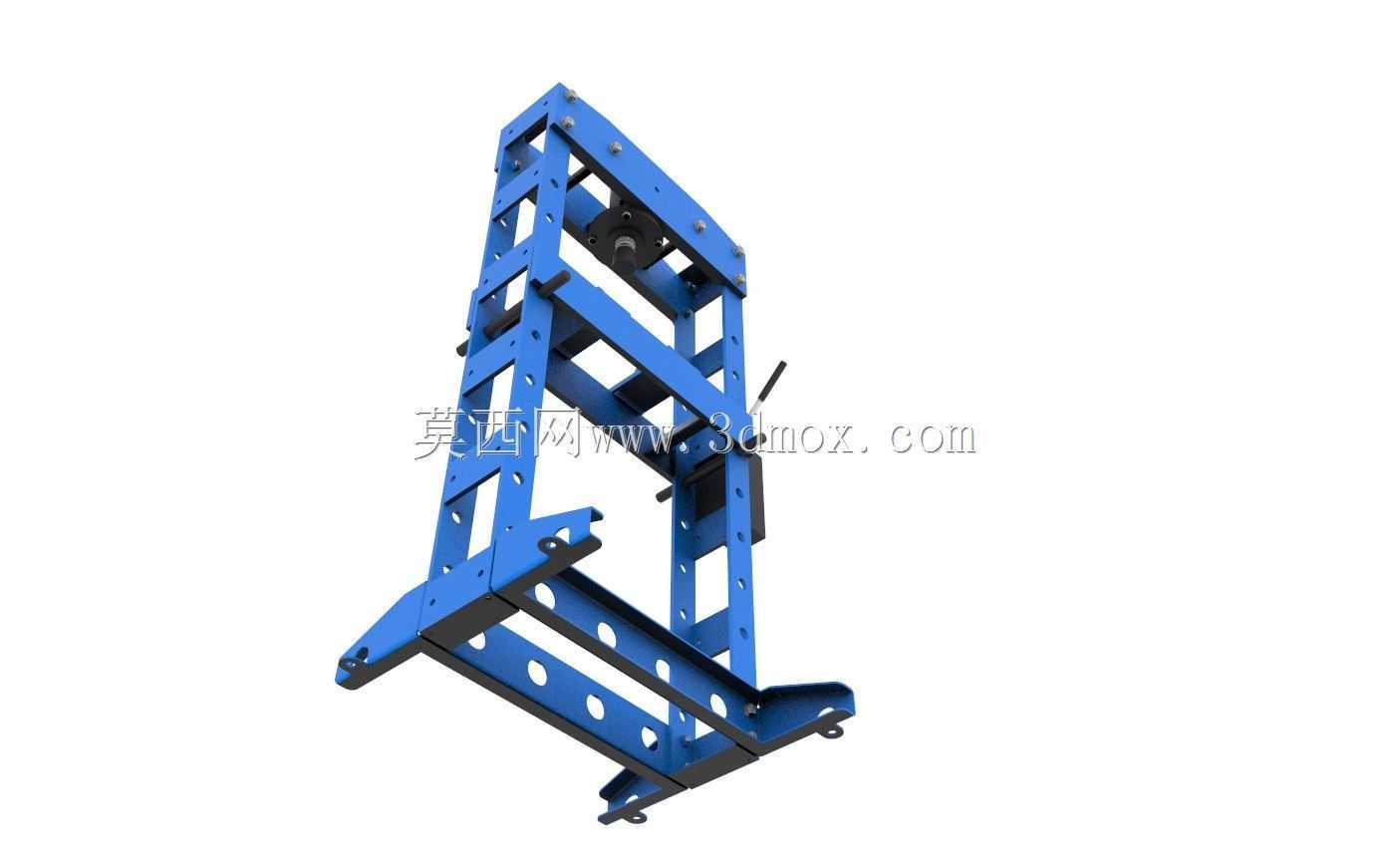

这款手动液压压机的额定载荷覆盖15至25吨区间，在中小规模机加工车间、汽修维保站点、五金加工作坊里是出镜率极高的通用工装设备，日常承担的作业场景覆盖过盈配合件压装、变形工件校正、小型零部件冲压成型、轴承与轴套的拆装作业，相比大吨位全自动压机，它不需要外接动力源，依靠手动液压单元即可输出足额压力，对作业场地的供电条件没有硬性要求，移动布置也更为灵活。从结构设计逻辑来看，整体采用开式C型框架布局，这种结构的核心优势是作业开口空间充足，操作人员可以从三个方向靠近作业工位，摆放长尺寸工件、异形构件时不会被框架结构干涉，框架主体采用型钢焊接后整体去应力处理，避免长期承压后出现框架变形、焊缝开裂的问题，立柱上预留了多组等间距的调节孔位，可以根据工件的实际高度快速调整工作台的安装位置，不需要额外加装垫块就能适配不同高度的作业需求，大幅减少换产调整的辅助时间。液压单元集成在机架侧方，手动操作杆的握持位置符合人体工程学设计，操作人员站立作业时不需要过度弯腰或者抬臂即可完成加压操作，泄压阀设置在操作杆相邻位置，单手即可完成压力释放的操作，压头部分采用可拆卸式设计，可以根据作业需求更换V型压块、平压头、成型压头等不同工装，适配轴类零件校正、板件压平、衬套压入等不同作业工况。设备底部采用外伸式支撑脚结构，支撑脚末端预留了地脚安装孔，在大吨位压装作业时可以通过膨胀螺栓将设备固定在地面，避免承压时设备出现侧翻、移位的风险，整体安装占地面积不足1.2平方米，不需要做专门的设备基础，普通硬化水泥地面即可满足安装要求，机架两侧预留了吊装孔位，车间内借助叉车或者手动葫芦即可完成设备转场。设计过程中对框架的受力路径做了针对性优化，上横梁与立柱的连接位置采用加强筋过渡，将压头传递的反作用力均匀分散到两侧立柱上，避免局部应力集中导致的结构失效，工作台面采用加厚钢板加工，表面做了防滑处理，放置工件时不易出现滑移，压头的下行行程做了机械限位设计，避免超行程作业损坏液压油缸，手动液压单元的油路内置在缸体结构内，减少了外接管路的漏油风险，日常维护只需要定期检查液压油位、在立柱导向面涂抹润滑脂即可，不需要复杂的维保操作。在汽修场景中，这款设备常用来完成汽车底盘衬套更换、钢板弹簧校直、轴承拆装作业，在机加工场景中可以完成小型零件的压装成型、冲压件切边、焊接件变形校正，相比气动压机它的压力输出更稳定，不会因为气源压力波动导致压装力不足，相比电动压机它的采购和维护成本更低，故障点更少，适合作业频次中等、对压力精度要求不是极高的通用作业场景，整体结构没有冗余设计，所有部件都服务于承压作业的核心需求，框架的导向间隙经过合理匹配，压头下行过程中不会出现偏摆，保证压装作业的同轴度要求。
