倾斜式螺旋上料输送设备结构设计

在散料处理的生产场景中，这类倾斜布置的螺旋输送结构常被用于颗粒状、粉状物料的高程提升作业，比如粮食加工线的原料仓上料、建材行业的粉料转运、环保处理环节的废渣输送都能见到同类结构的应用。不同于水平布置的螺旋输送设备，倾斜式结构需要重点考虑物料下滑的阻力设计，螺旋叶片的螺距选取会比水平机型偏小10%到15%，避免大倾角下物料受重力作用回滑，影响输送效率。

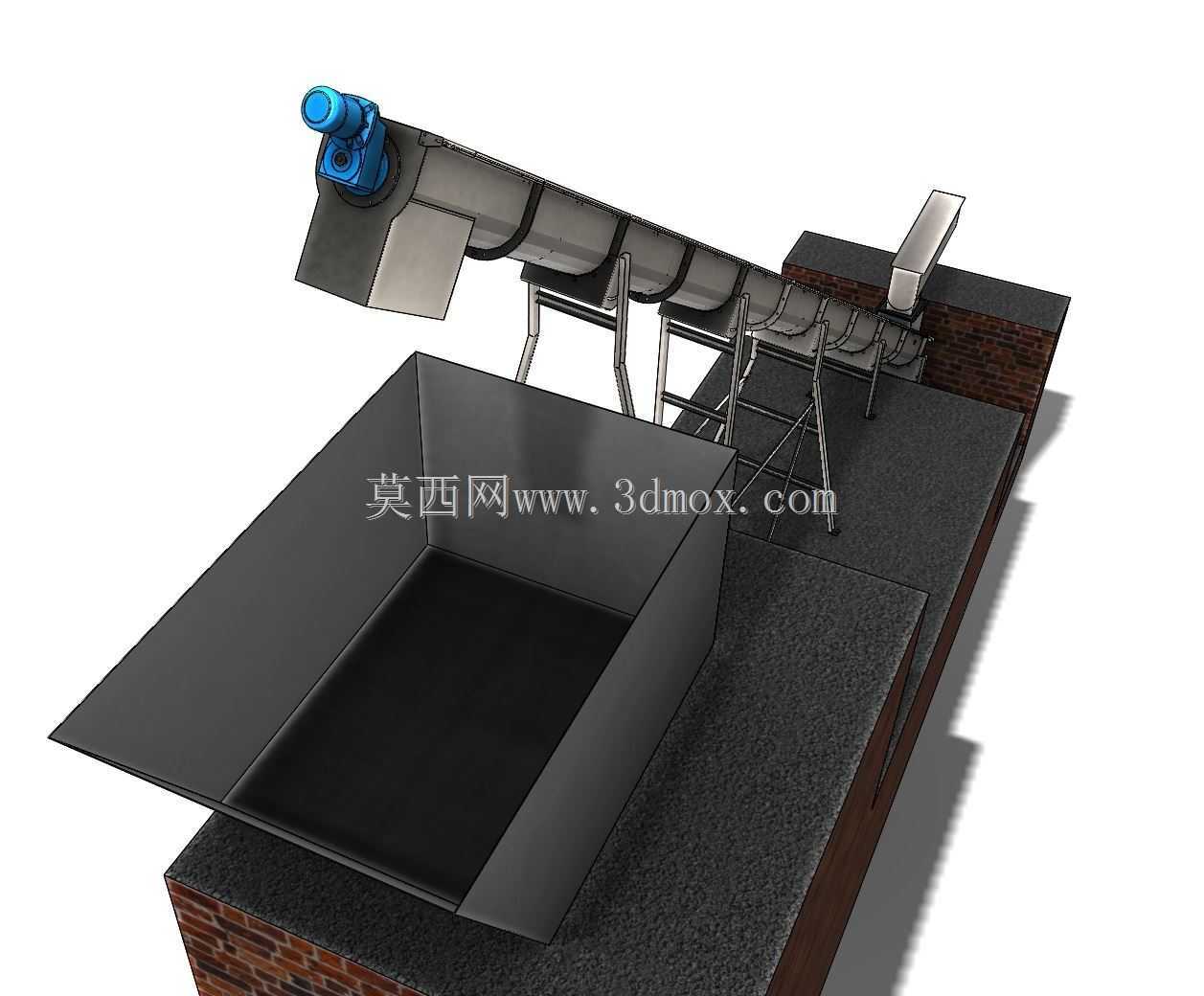

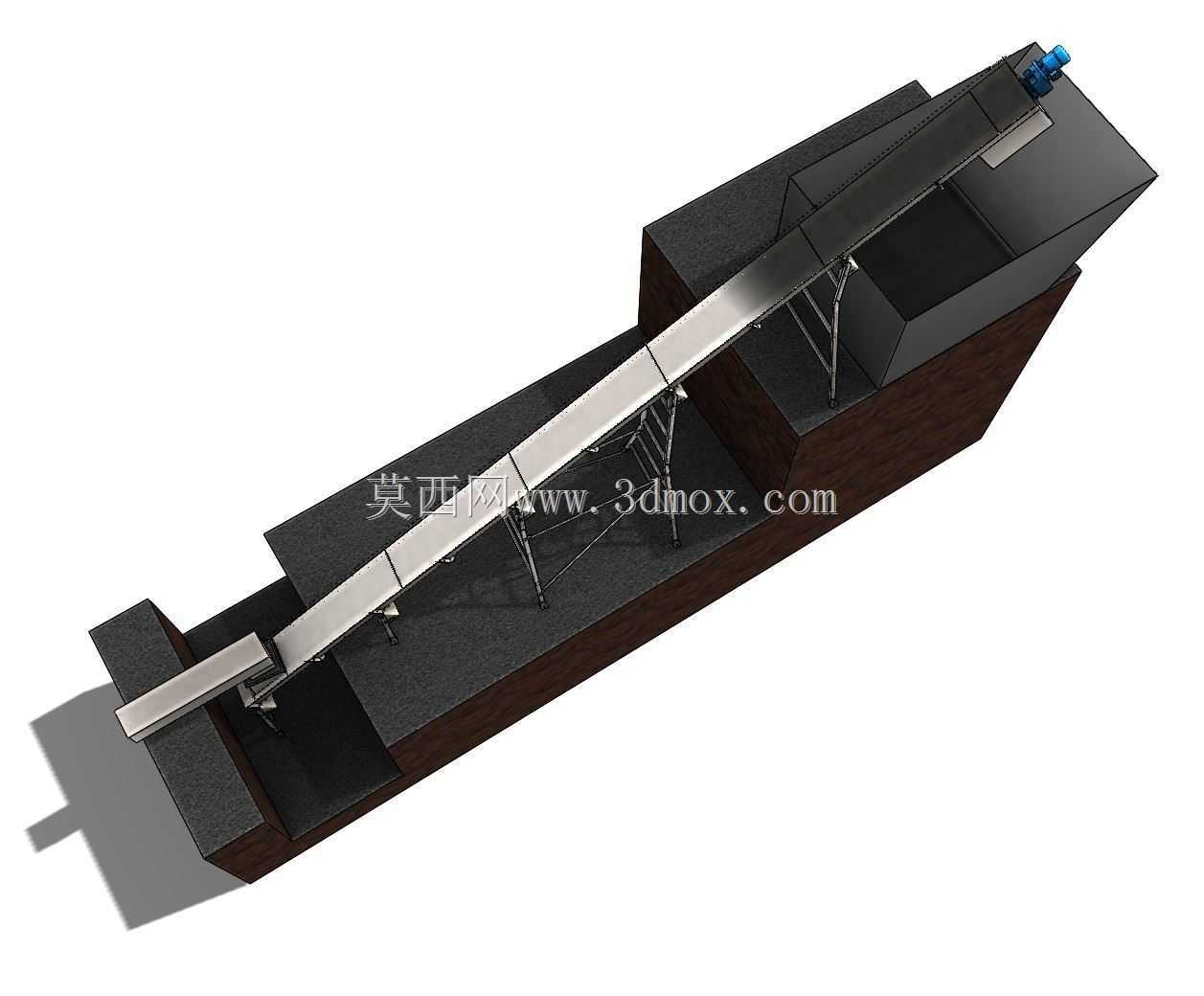

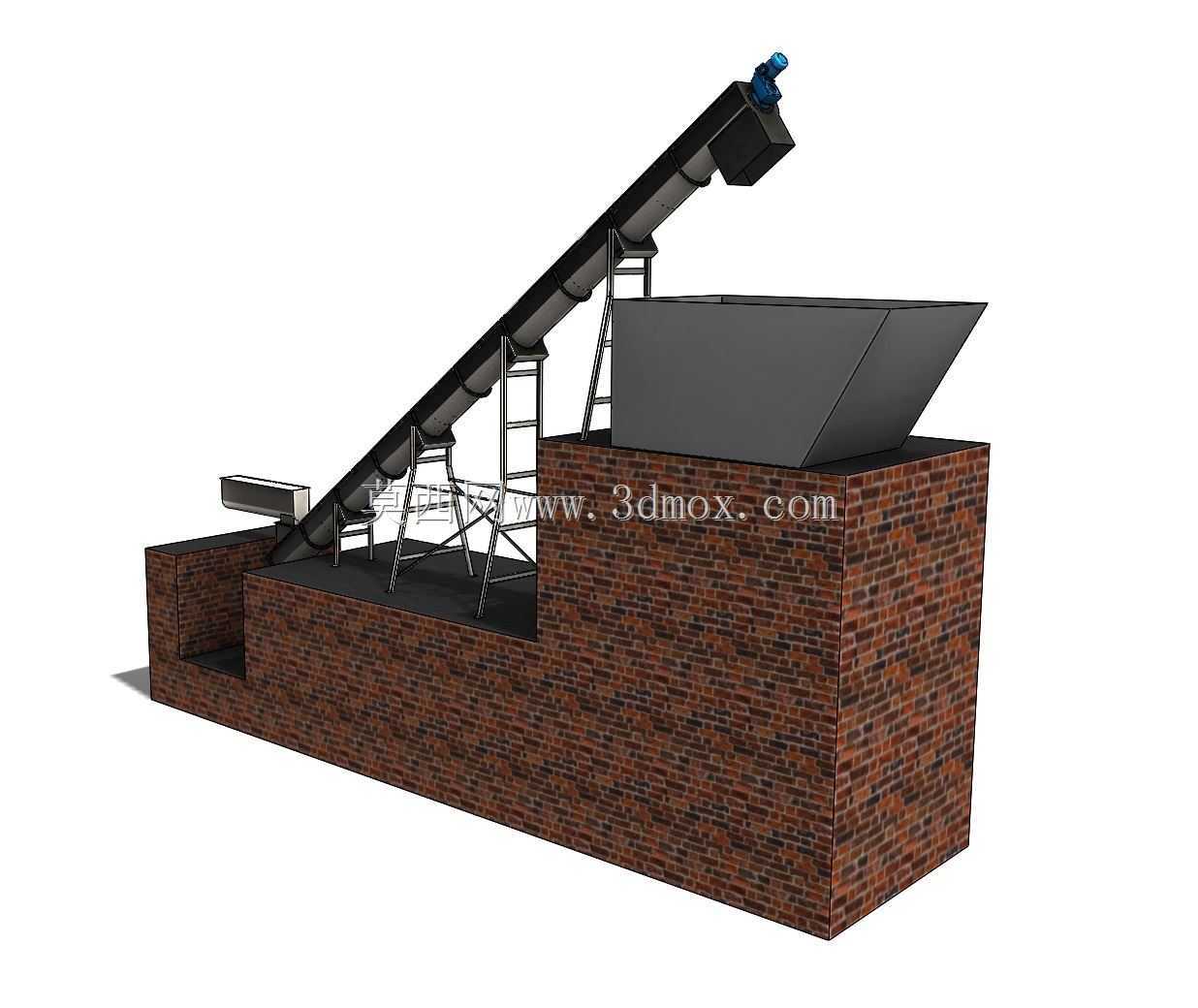

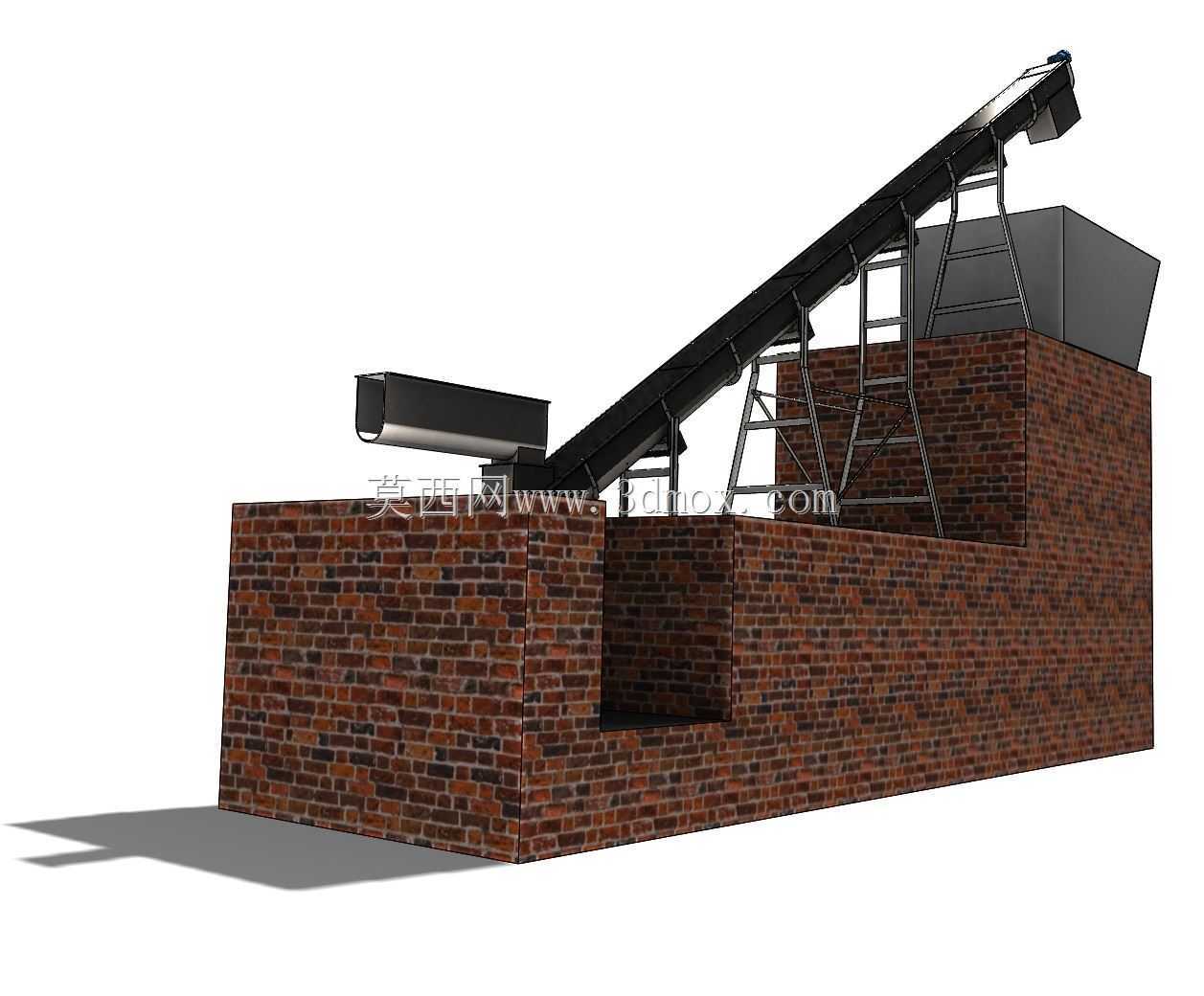

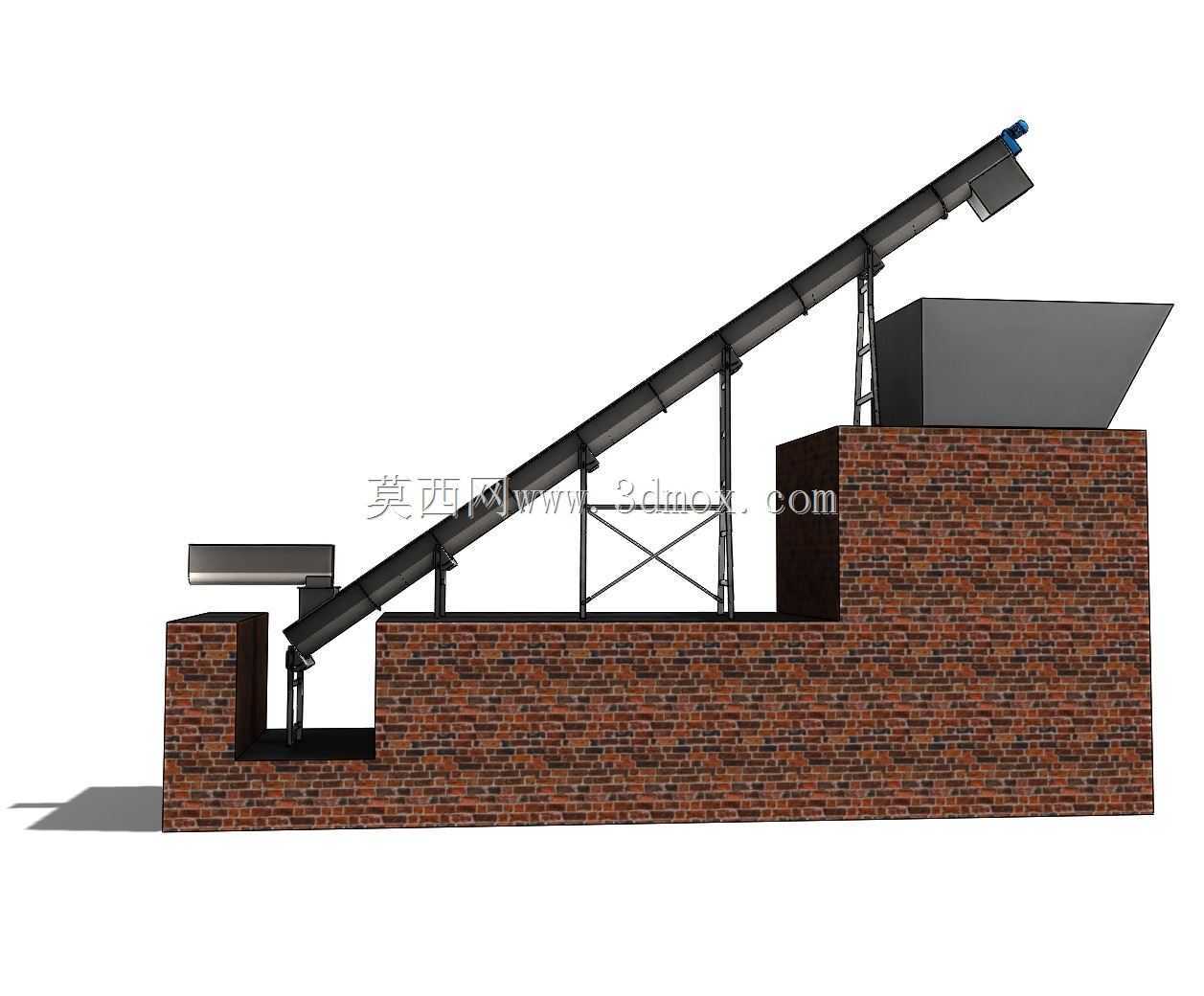

从结构组成来看，该设备下部设置了大容积的接料料斗，料斗采用上宽下窄的锥斗结构，侧壁倾斜角度设置为大于物料自然安息角5到8度，保证物料能够依靠自重顺利滑入螺旋槽入口，不会在料斗内部产生架桥、积料的问题。螺旋筒体整体通过型钢支架支撑固定，支架采用梯架式结构，每间隔1.2米设置一组横向支撑与斜向拉筋，抵消螺旋轴运转时产生的径向跳动，同时支架与下部砖质基座通过预埋螺栓连接，基座的台阶式结构一方面可以承接料斗的安装载荷，另一方面预留了下部出料口的安装空间，方便后续对接下游的加工设备。

设计这类倾斜输送设备时，首先要确认现场的安装边界条件，设备的倾斜角度通常控制在30度到45度区间，角度过大会大幅降低输送效率，角度过小则会占用过多的水平安装空间，该模型的倾斜角度选取为38度，兼顾了高程提升需求与水平占地的平衡。螺旋轴的上端设置驱动单元安装位，驱动端采用推力轴承配置，因为倾斜布置时螺旋轴与物料的总重量会产生轴向分力，普通深沟球轴承无法承受长期的轴向载荷，容易出现过早损坏的问题。筒体上部的出料口采用斜切口设计，出料方向顺着螺旋叶片的推送方向，避免物料在出料端堵料。

安装时需要注意，基座的水平度误差要控制在千分之二以内，避免螺旋轴运转时出现偏磨，筒体的法兰连接面要加装密封垫，防止粉状物料在输送过程中溢散，对于磨琢性较强的物料，还可以在螺旋叶片边缘堆焊耐磨层，延长设备的使用寿命。日常维护环节，需要定期检查支架连接螺栓的紧固情况，以及驱动端轴承的润滑状态，避免长期运转出现结构松动或者轴承缺油抱死的故障。
