车间工位柔性万向排风集气装置

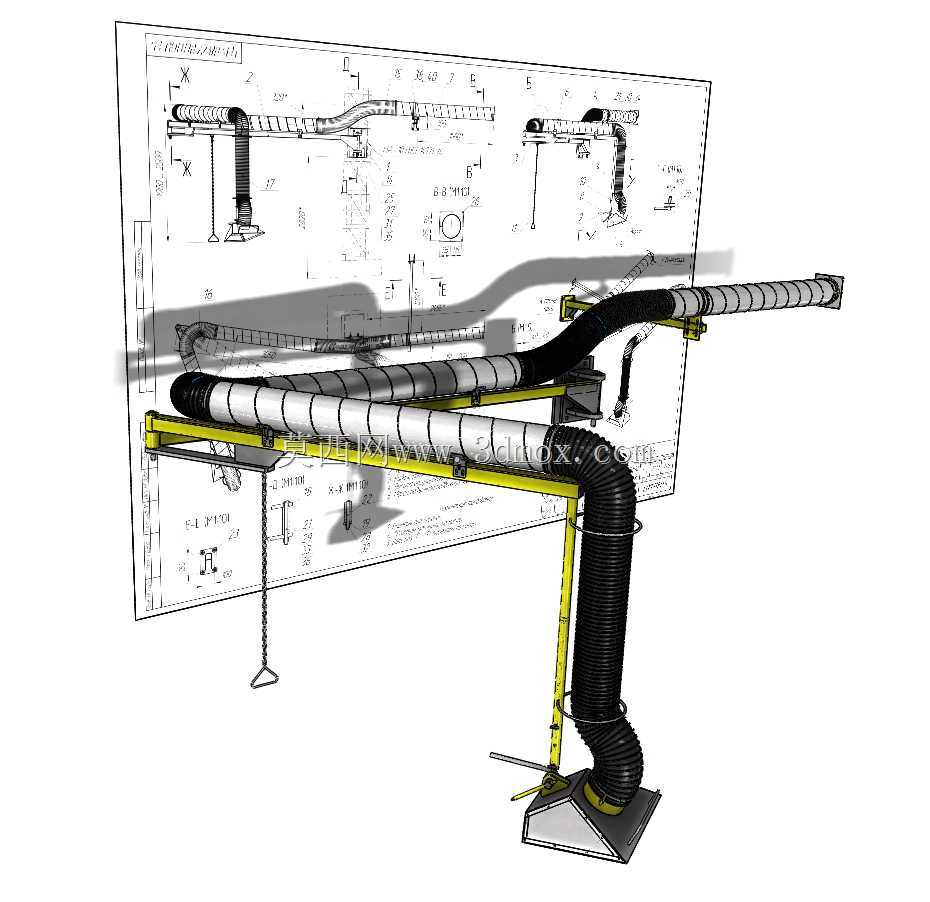

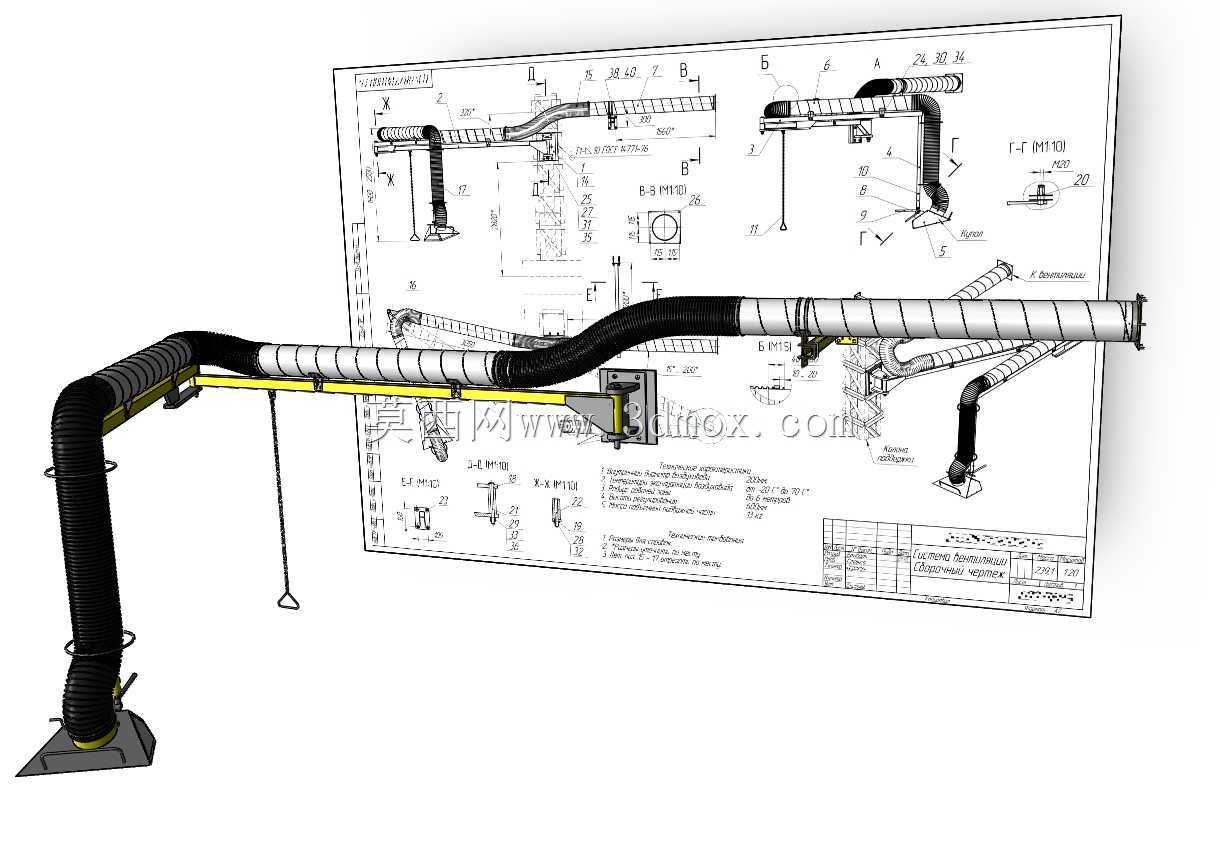

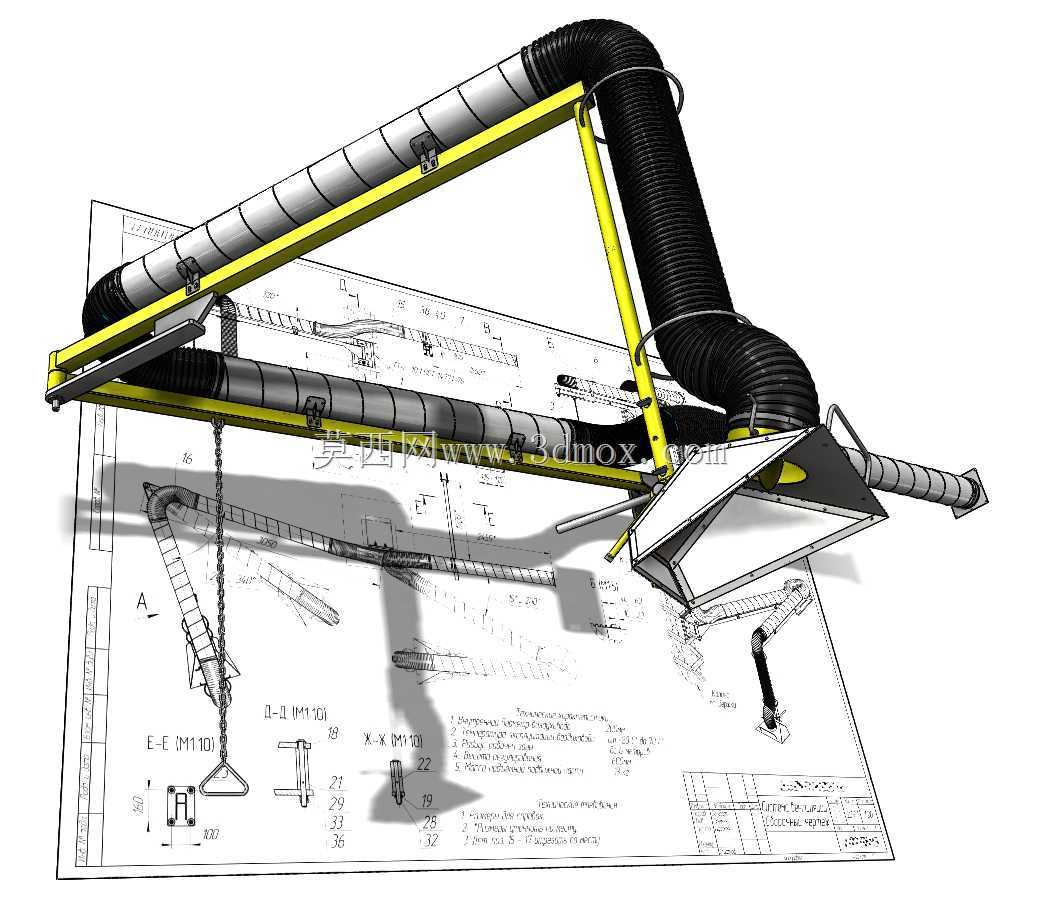

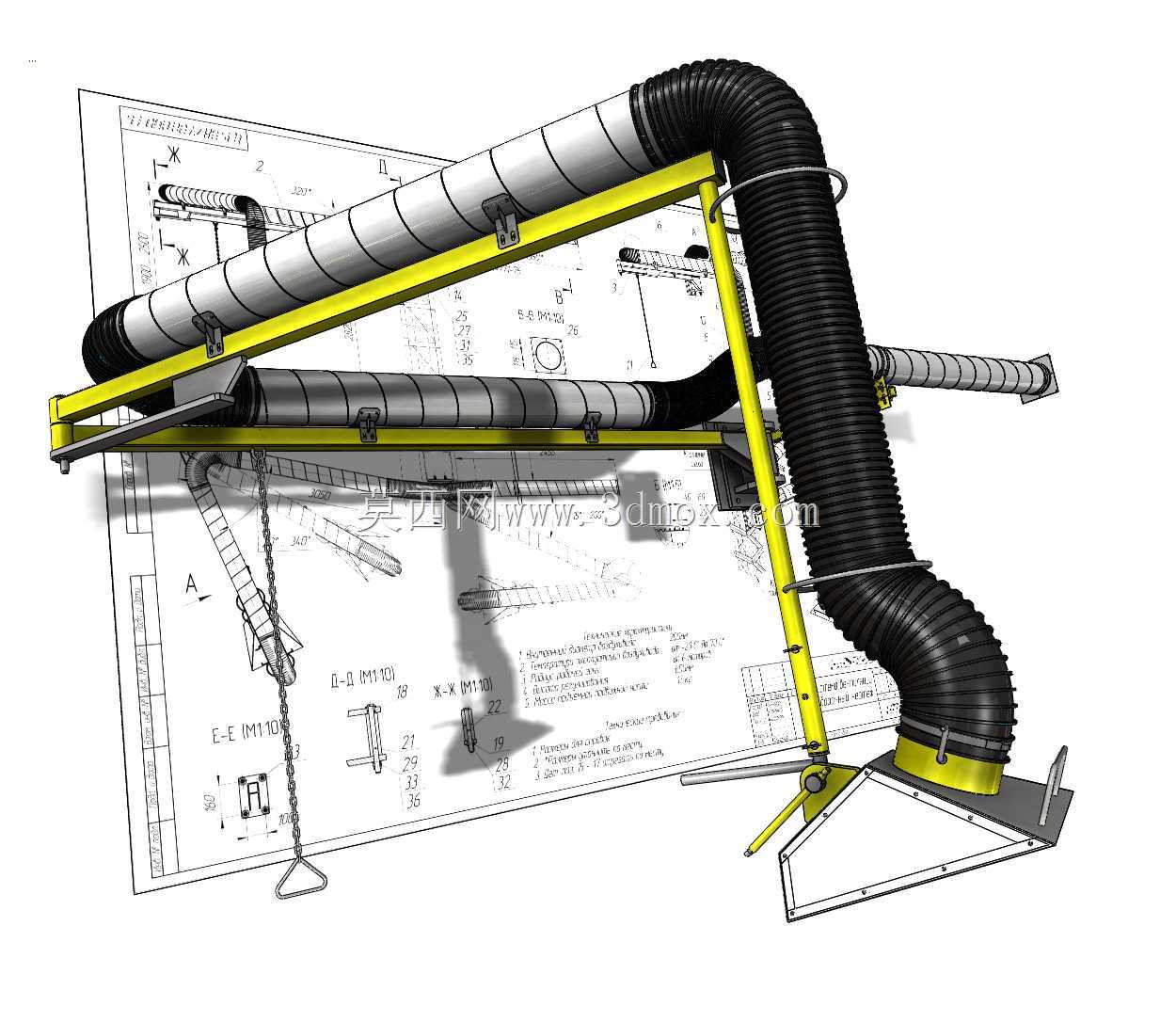

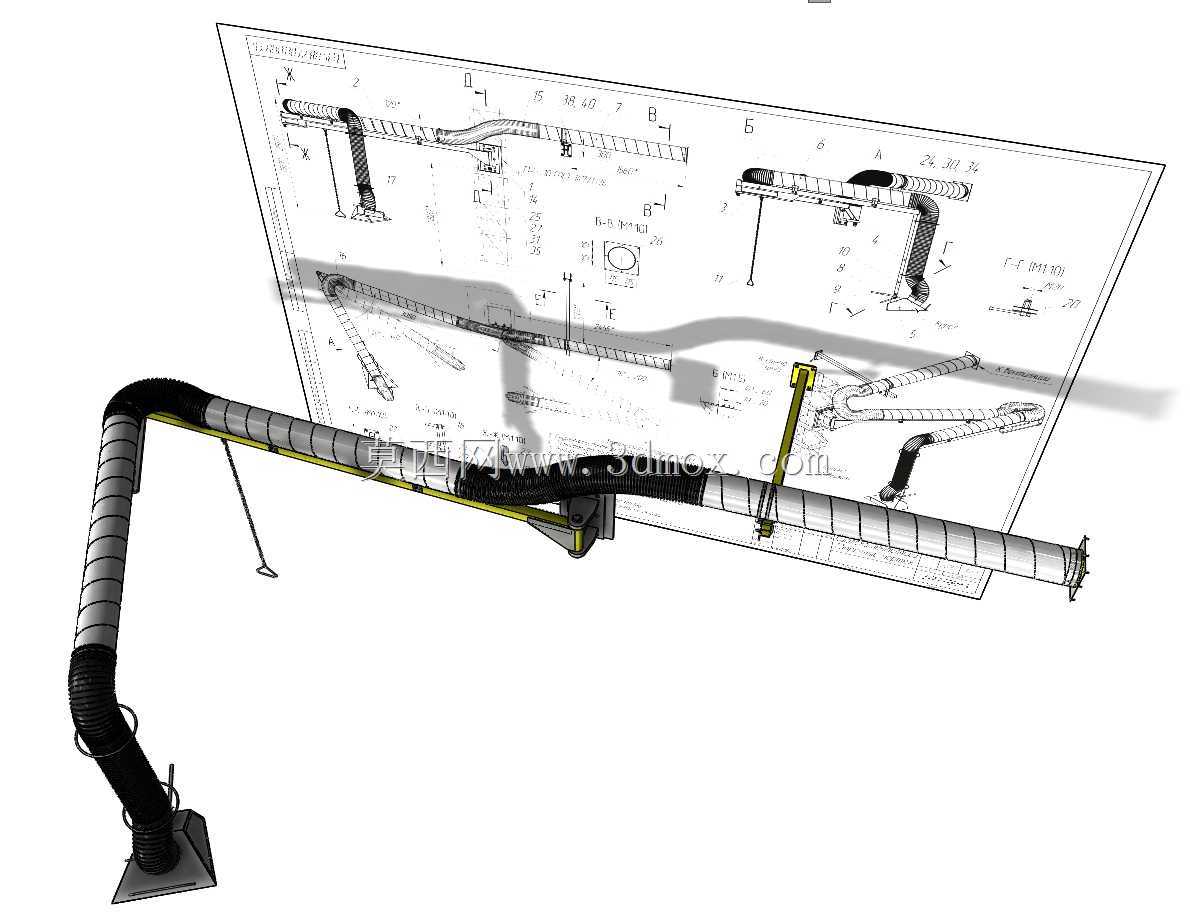

这套通风装置主要面向焊接工位、小件打磨工位、实验室化学操作位这类局部产生烟尘、有害气溶胶的作业场景，区别于整室通风的高能耗方案，采用点对点集气的设计思路，直接在污染物产生点位形成局部负压捕集区，大幅降低通风系统的总风量需求，减少无效能耗。整套装置的核心支撑为三角框架式万向悬臂结构，悬臂采用薄壁矩形钢管焊接成型，表面做喷塑防锈处理，框架铰接位置采用带阻尼的锁紧转轴，可在水平180度、垂直俯仰120度范围内任意悬停，操作人员可根据实际作业位置随手调整集气罩的对位角度，调整后无需额外锁止即可保持姿态，不会因风管自重出现下垂移位。排风通路采用内嵌钢丝骨架的黑色波纹柔性风管，风管沿悬臂框架内侧排布，转弯处预留足够的弯曲余量，最小弯曲半径可达到风管直径的1.5倍，不会因悬臂调整出现风管折瘪、通风截面骤减的问题，风管两端采用卡箍快接结构，后期更换磨损风管时无需拆解整个悬臂结构，单人即可在十分钟内完成更换作业。末端集气罩采用渐扩式锥形结构，罩口边缘做外翻卷边处理，可在罩口前方形成均匀的负压流场，捕集范围覆盖罩口前方400mm直径的半球区域，针对焊接时产生的上升热烟尘，罩口设计有15度的倾斜导流边，可顺着热气流上升方向引导气流进入风管，避免烟尘从罩口边缘逃逸。安装层面，整套装置的主支撑座可直接固定在车间钢结构立柱、设备侧立面或者专用立式支架上，安装基面仅需预留4个M12螺栓的固定孔位，安装后悬臂最大伸出长度可达1.8米，覆盖半径内无遮挡障碍物即可正常使用，悬臂收回时可贴靠立柱放置，不会占用作业通道的通行空间。设计过程中针对悬臂的受力平衡做了配重优化，将风管的固定点均匀分布在三角框架的三个受力边上，避免单侧受力导致的转轴磨损加快，同时在铰接转轴处加装了耐磨尼龙衬套，长期频繁调整也不会出现金属件直接摩擦的卡顿问题，整套装置无需额外配置电动调节机构，纯机械结构即可满足工位调整需求，后期维护仅需定期检查转轴阻尼、清理风管内积尘即可，运维成本远低于电动集气臂产品。
