法兰连接式管道给水泵结构设计

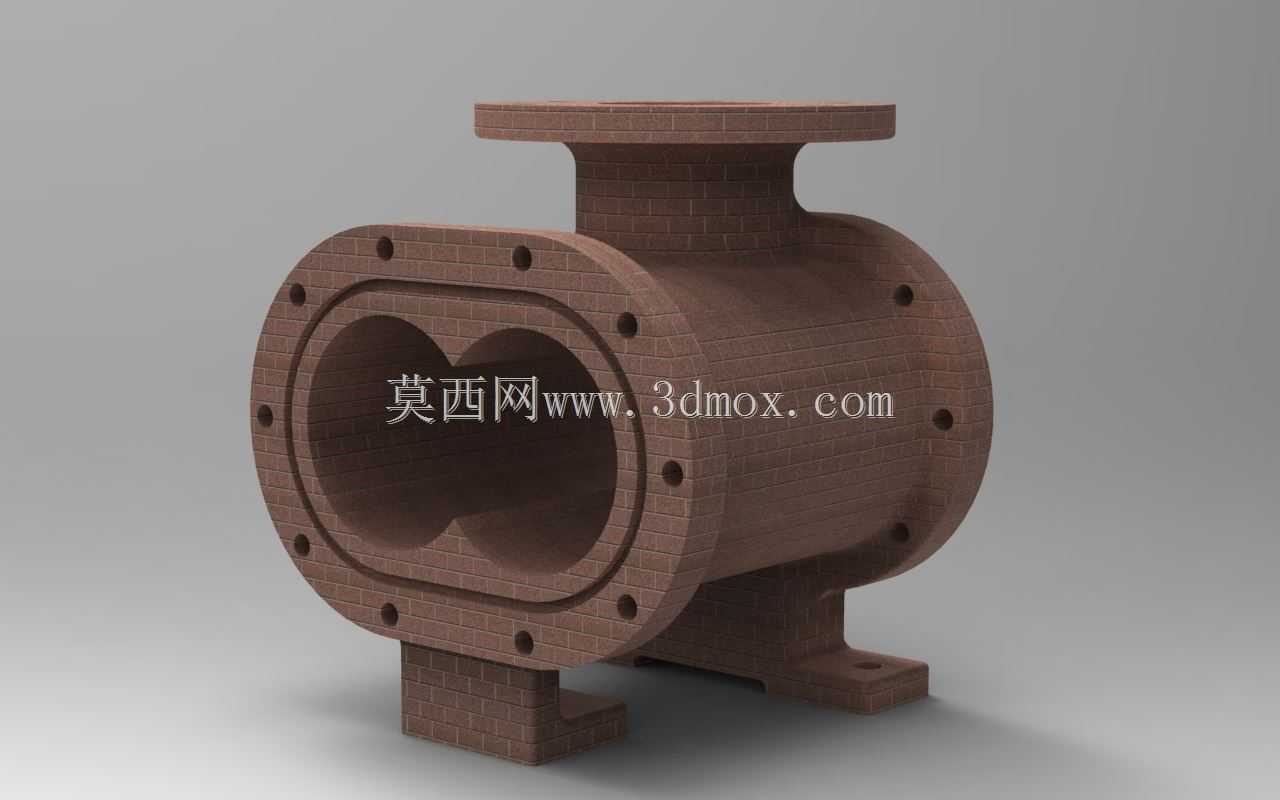

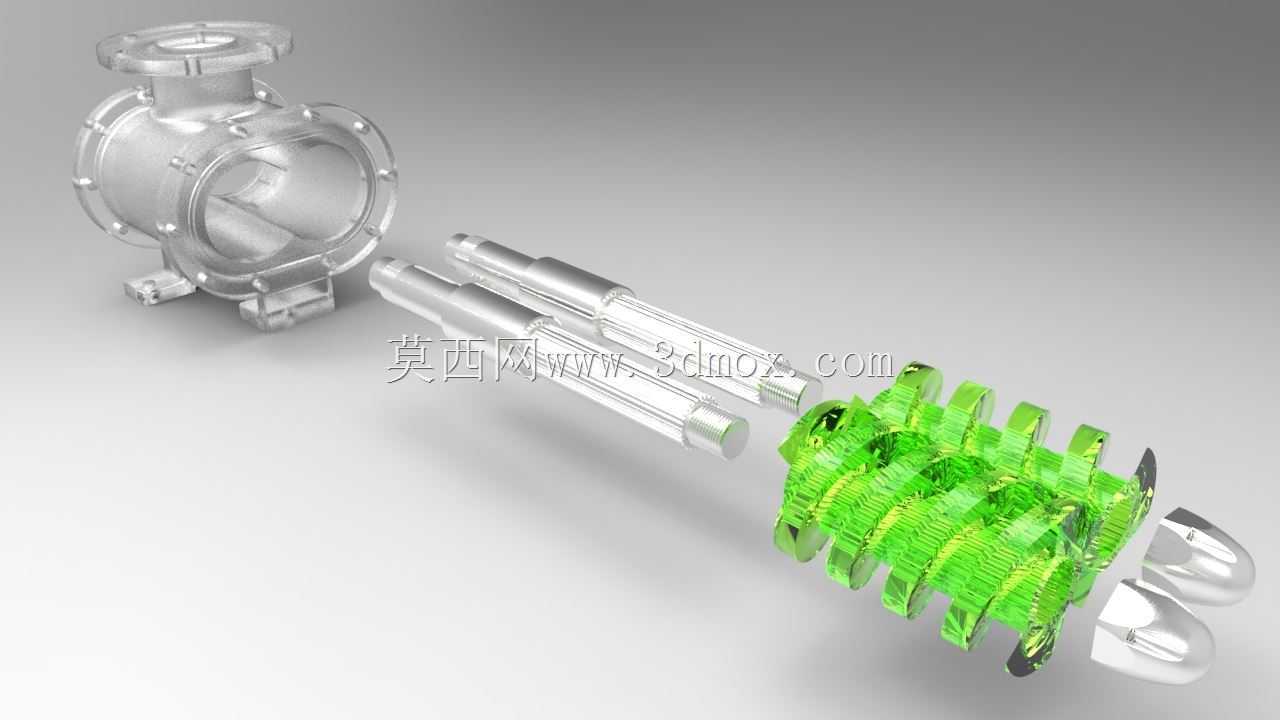

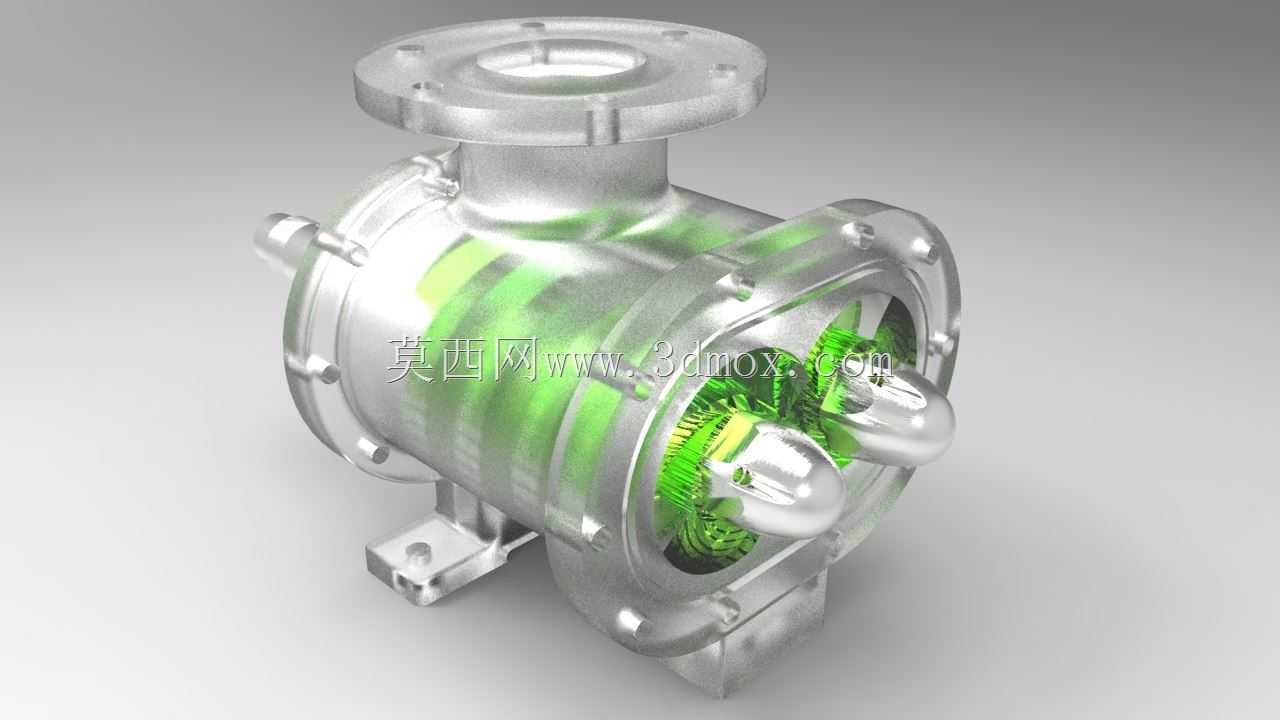

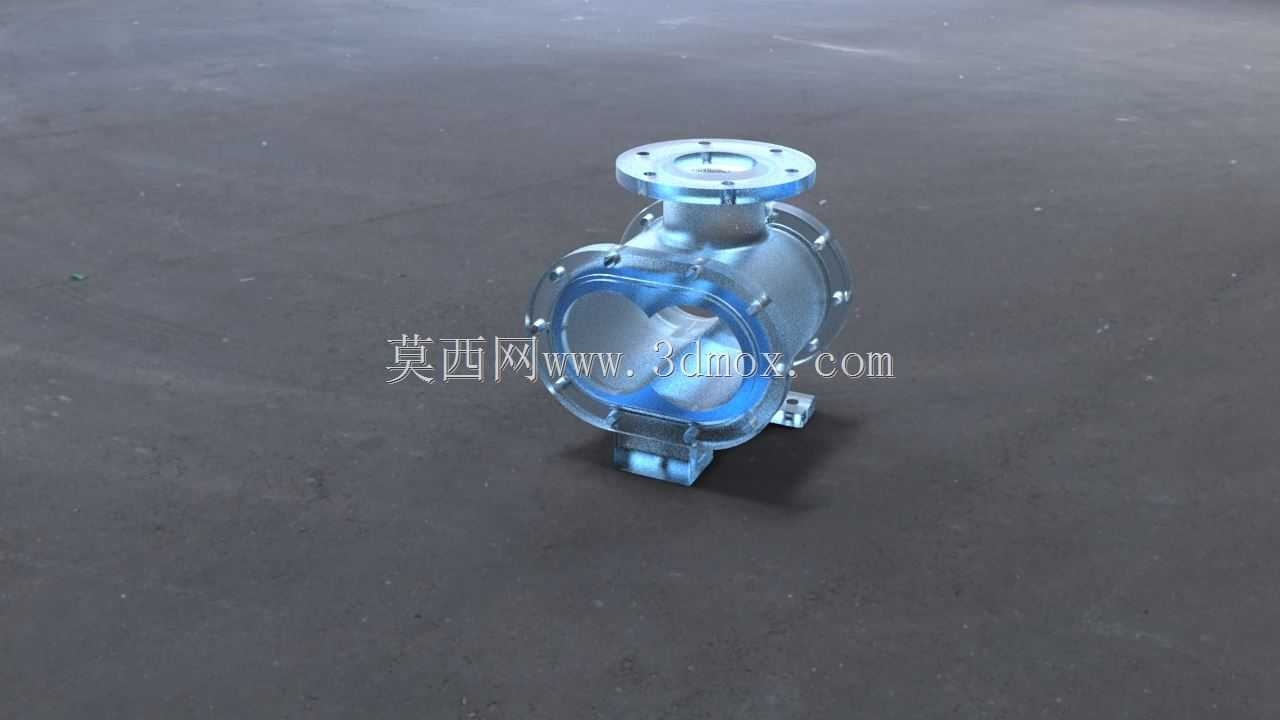

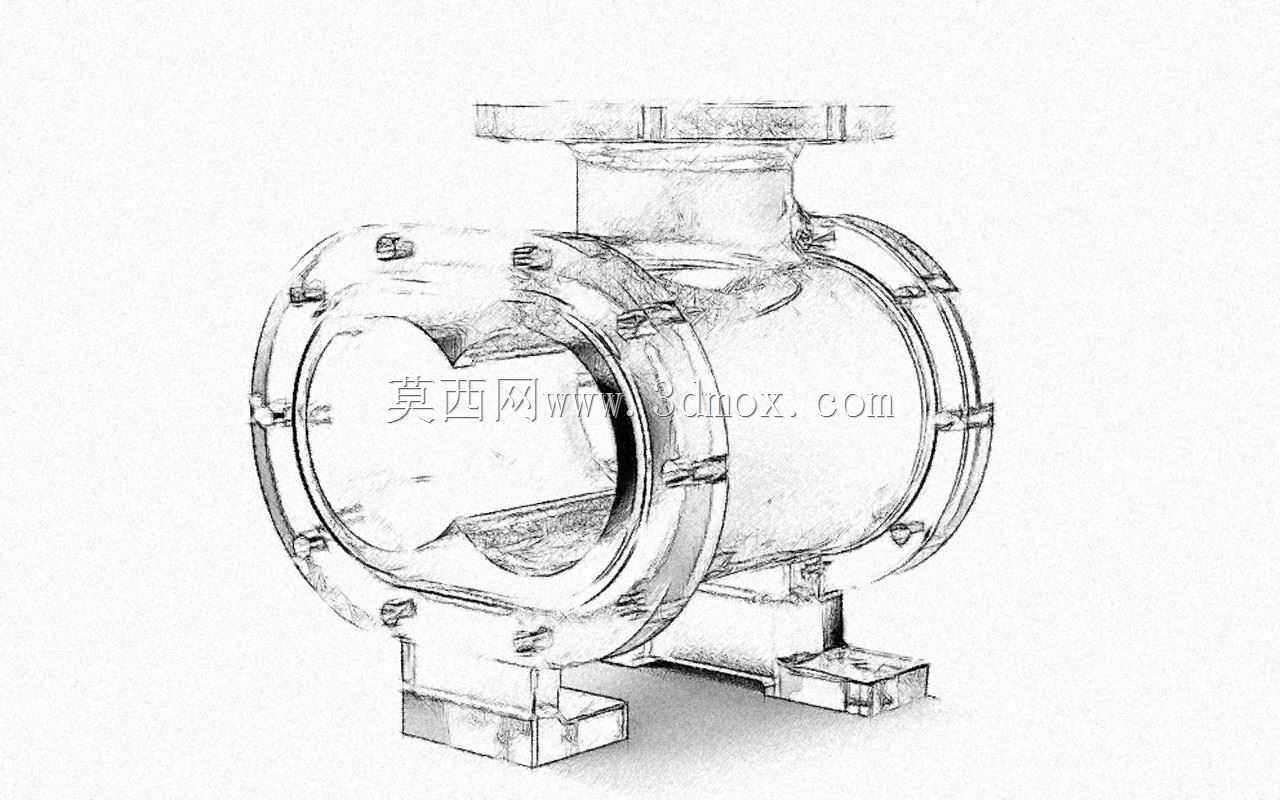

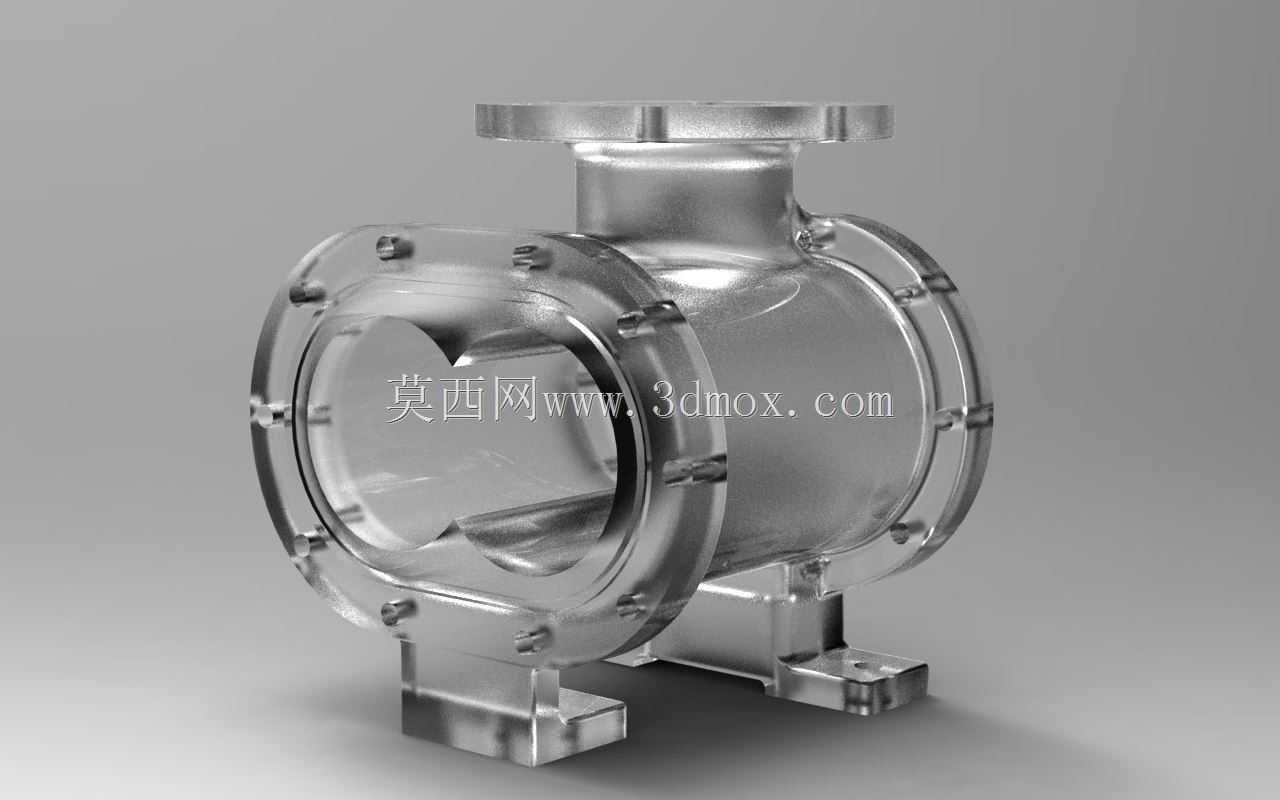

这款给水泵的结构设计围绕民用建筑供水、工业循环水输送、市政给排水管网增压等核心场景展开，在做三维结构搭建时，首先要匹配现场管道对接的通用规范，进出口法兰的端面尺寸、螺栓孔分布圆直径、密封面形式都严格遵循常用管道对接标准，避免现场安装时出现法兰错位、密封垫不匹配的问题。泵体采用分段式筒形壳体结构，中段的蜗壳流道做了顺滑过渡处理，建模时特意将流道内壁的转折圆角做了连续曲率处理，减少流体在泵腔内的湍流损失，提升输水效率。进出口分别设置在泵体顶部与侧方，垂直向上的进口可以适配竖向供水干管的接入，侧方水平出口可直接对接水平输送管网，这种布局能减少现场管道弯头的使用量，降低管路沿程阻力。底部的安装支座做了一体化加强筋设计，支座上的安装孔位预留了足够的调节余量，既可以适配混凝土基础的预埋螺栓安装，也能搭配减震器做隔震安装，支座与泵壳的连接位置做了加厚处理，避免泵组长时间运行时的振动导致连接部位出现应力开裂。在做内部结构匹配时，泵壳两端的轴承安装位同轴度公差在建模阶段就做了严格的约束，确保后续装配叶轮、泵轴时不会出现偏磨问题，两端的法兰压盖结构预留了密封件的安装槽，可适配不同耐温等级的机械密封或填料密封，满足常温清水、轻度腐蚀性水体的输送需求。设计过程中还考虑了日常维护的便利性，泵壳的分段连接螺栓都预留了足够的扳手操作空间，不需要拆解整体管路就能完成叶轮、密封件的更换作业，泵体顶部预留了排气螺塞的安装位，首次启泵时可以快速排净泵腔内的空气，避免气蚀损伤叶轮。整体结构的壁厚根据不同承压等级做了差异化设计，高压区域的壳体壁厚做了加厚处理，低压区域在保证结构强度的前提下适当优化壁厚，控制整体设备重量，降低安装时的吊装难度。
