斜面操作台式工业控制电箱结构设计

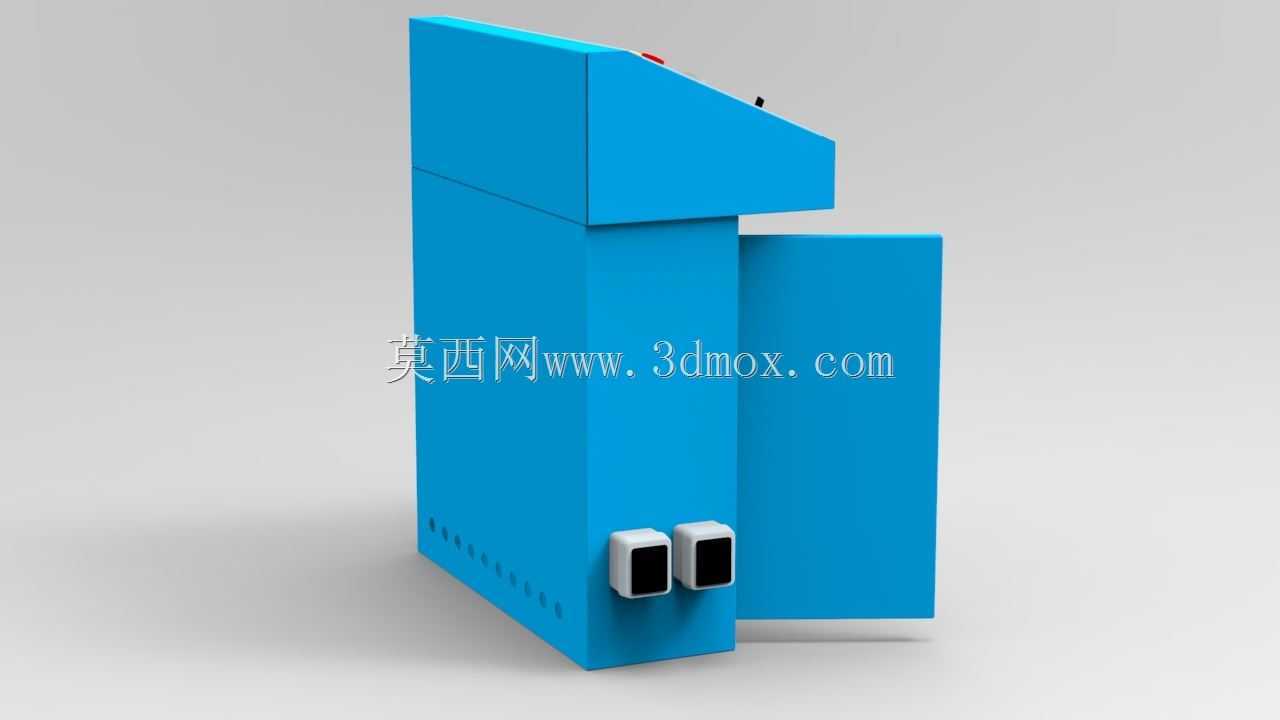

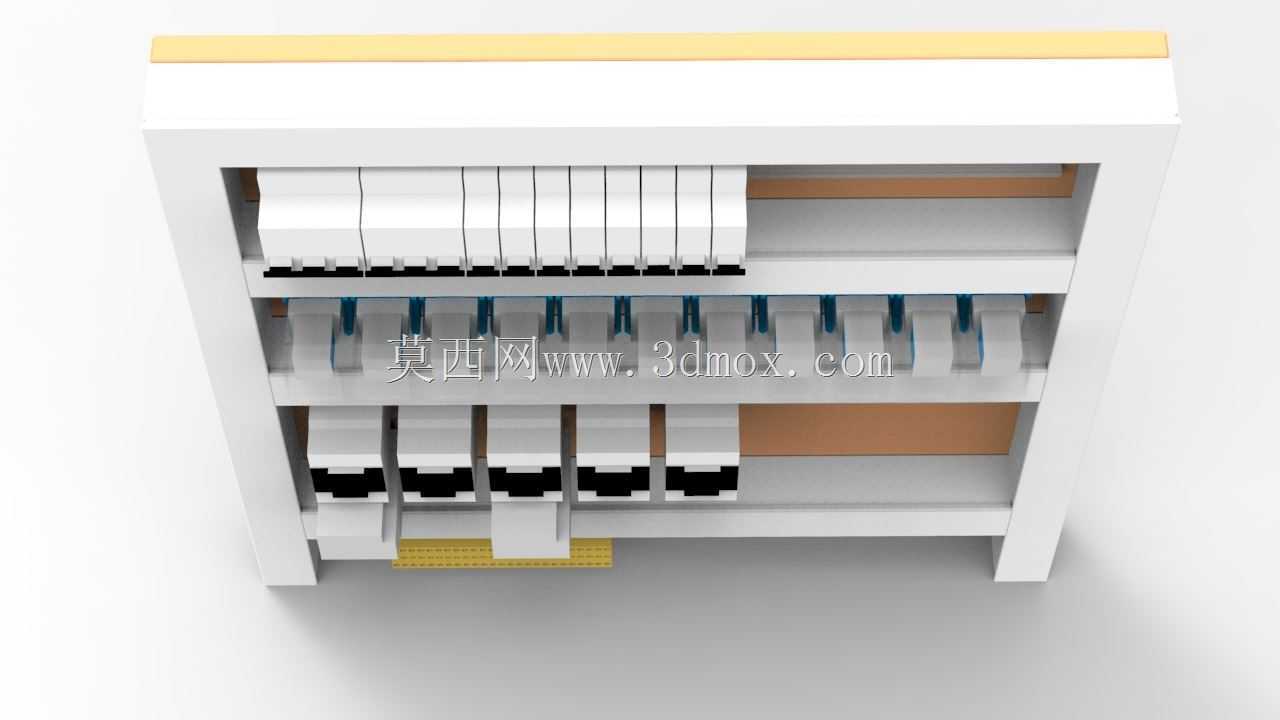

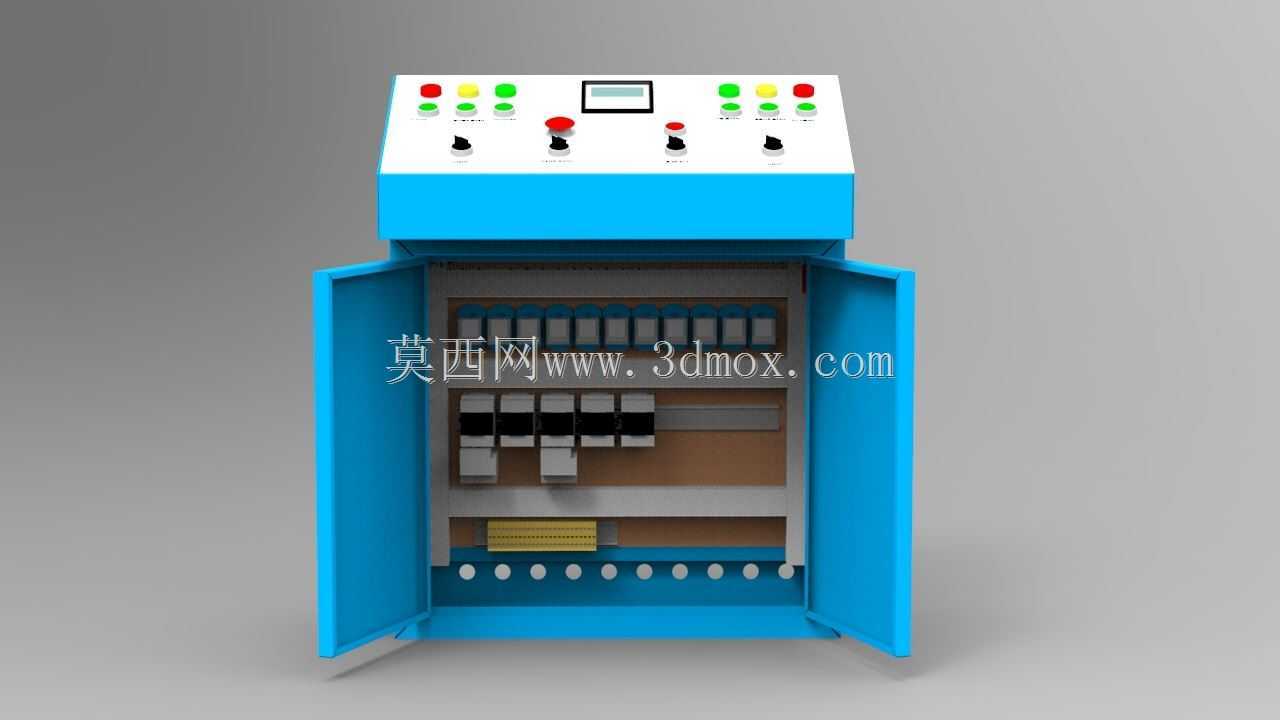

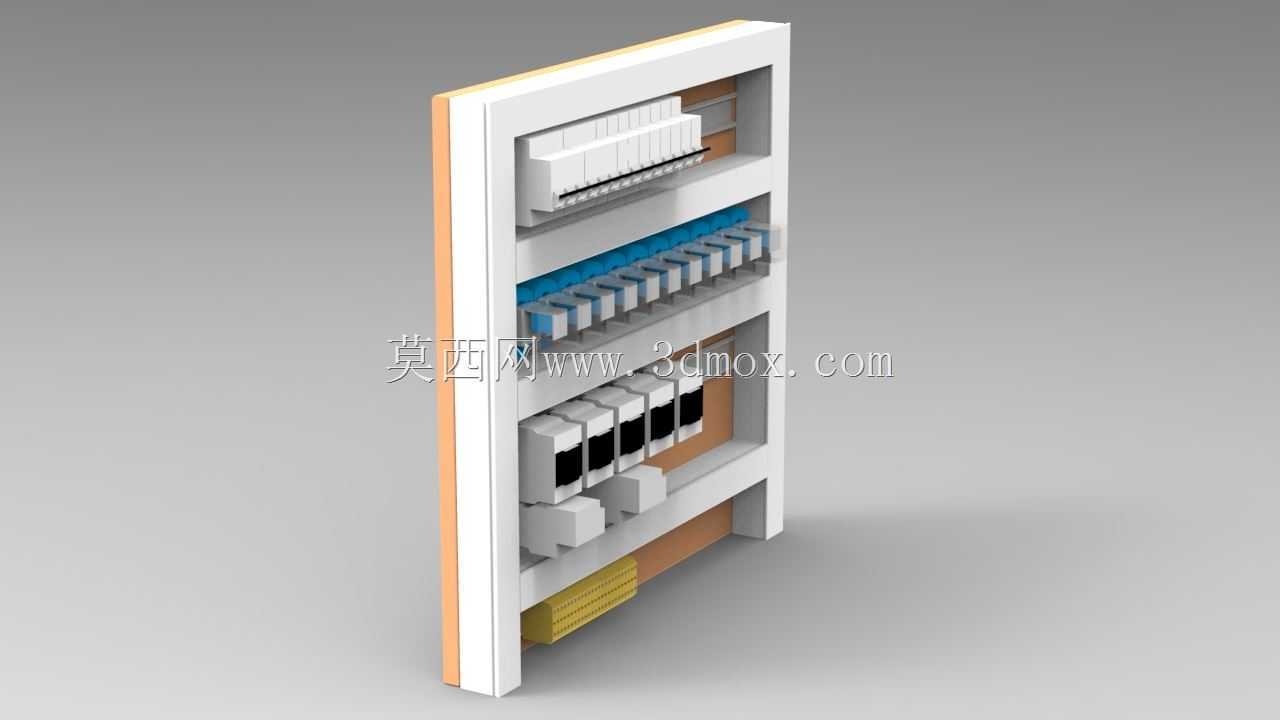

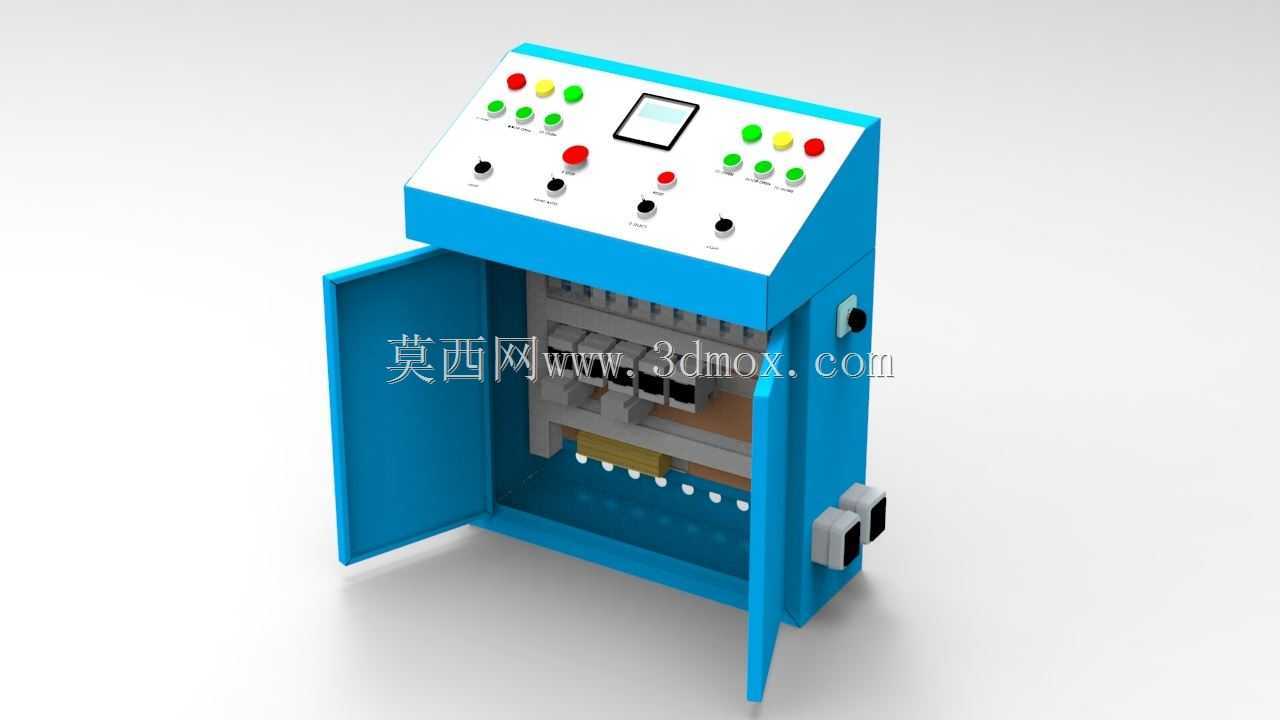

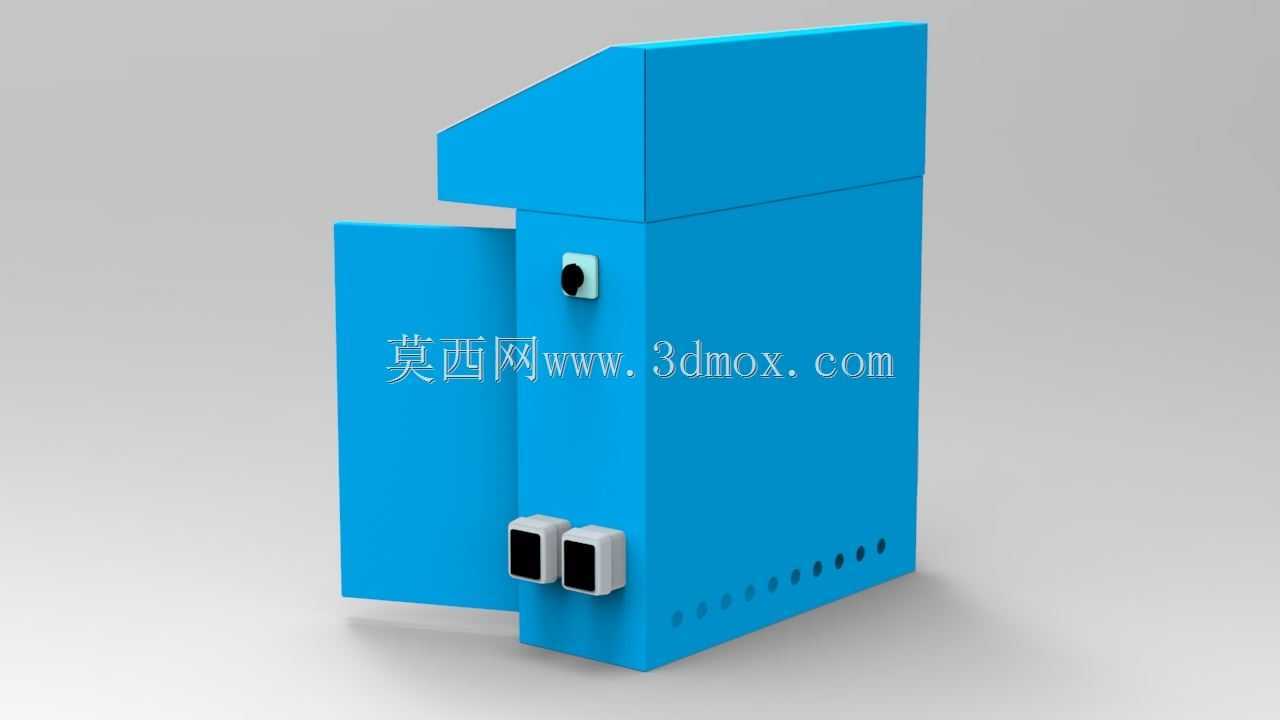

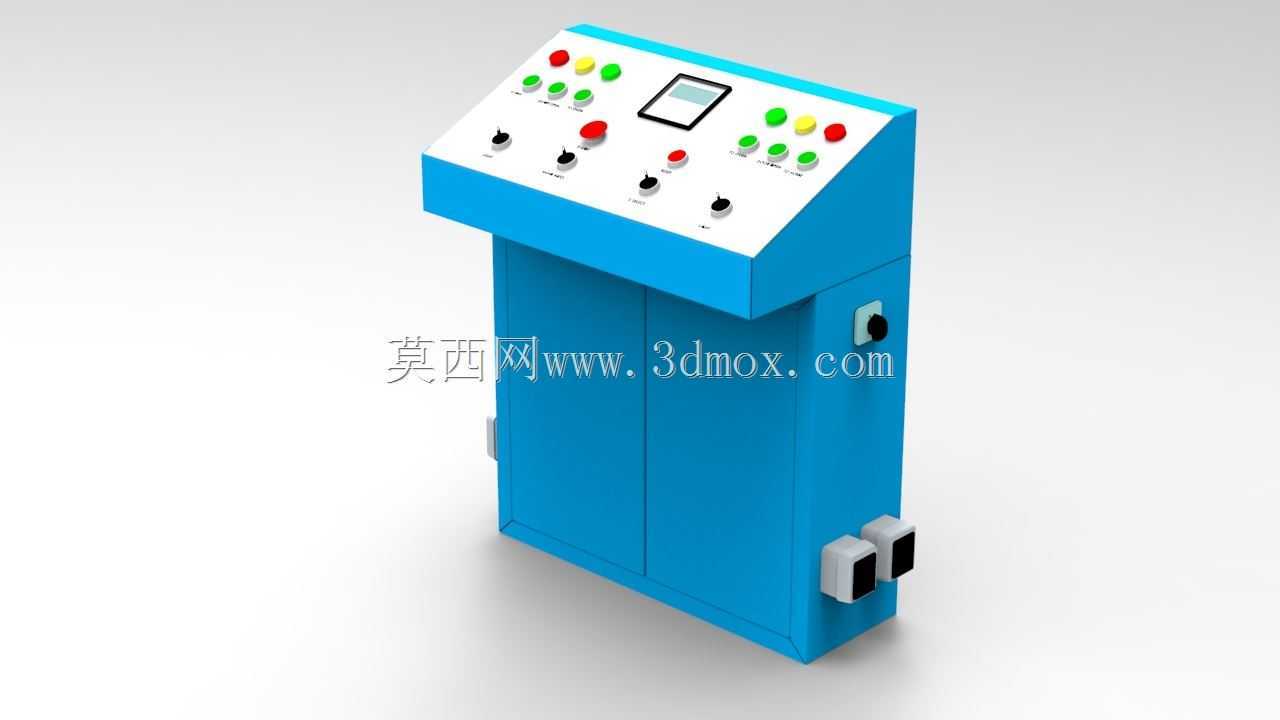

这款斜面操作台式控制电箱，主要面向车间单机设备配套、小型生产线工位控制、实验室测试台配电等场景使用，区别于传统垂直安装的壁挂式电箱，其操作面采用15度左右的倾斜设计，操作人员站立操作时无需过度低头或抬手，可有效降低长时间操作的疲劳感，适配工位旁落地安装的使用需求。箱体主体采用薄钢板折弯焊接成型，前门采用单开门铰链结构，门体边缘设置折弯翻边，既提升门体结构刚性，也可配合密封胶条实现基础的防尘防护，适配车间常规非防爆、非高腐蚀的作业环境。操作面板区域根据人机操作逻辑排布元件，最上方区域预留显示屏安装位，可嵌入安装小型触控屏或数显仪表，用于显示设备运行参数、故障代码等信息；显示屏两侧分区域排布控制按钮，左侧区域集中布置电源指示、运行指示、故障报警类信号灯，以及急停按钮、电源启动停止按钮，右侧区域布置功能选择开关、手动操作按钮、调节旋钮，不同功能的按钮采用红、绿、黄、黑等标准配色区分，操作人员可快速识别对应功能，减少误操作概率。箱体内部预留标准导轨安装位，可直接卡装断路器、交流接触器、热继电器、接线端子排等常规低压电气元件，元件排布按照强电在上、弱电在下的原则分层布置，走线槽沿箱体侧壁预留安装位置，可实现强弱电分离走线，减少信号干扰；箱体底部预留格兰头安装孔位，用于进出线缆的密封固定，可根据现场走线需求选择底部或侧部进线方式。安装边界方面，箱体底部设置安装固定脚，可直接通过膨胀螺栓固定在水泥地面，也可搭配支架做抬高安装，操作面高度适配1.5米至1.8米身高的操作人员站立操作，箱体深度预留足够的元件安装与走线空间，关门后内部元件与门体保留足够安全间隙，避免门体开关时磕碰元件或线路。设计过程中充分考虑现场维护需求，门体开启角度可达到120度以上，内部元件全部正面外露，检修时无需拆卸箱体主体即可完成元件更换、线路排查等操作，门体与箱体之间设置接地跨接线，满足电气安全规范要求。
