桁架式跨路通行人行天桥结构设计

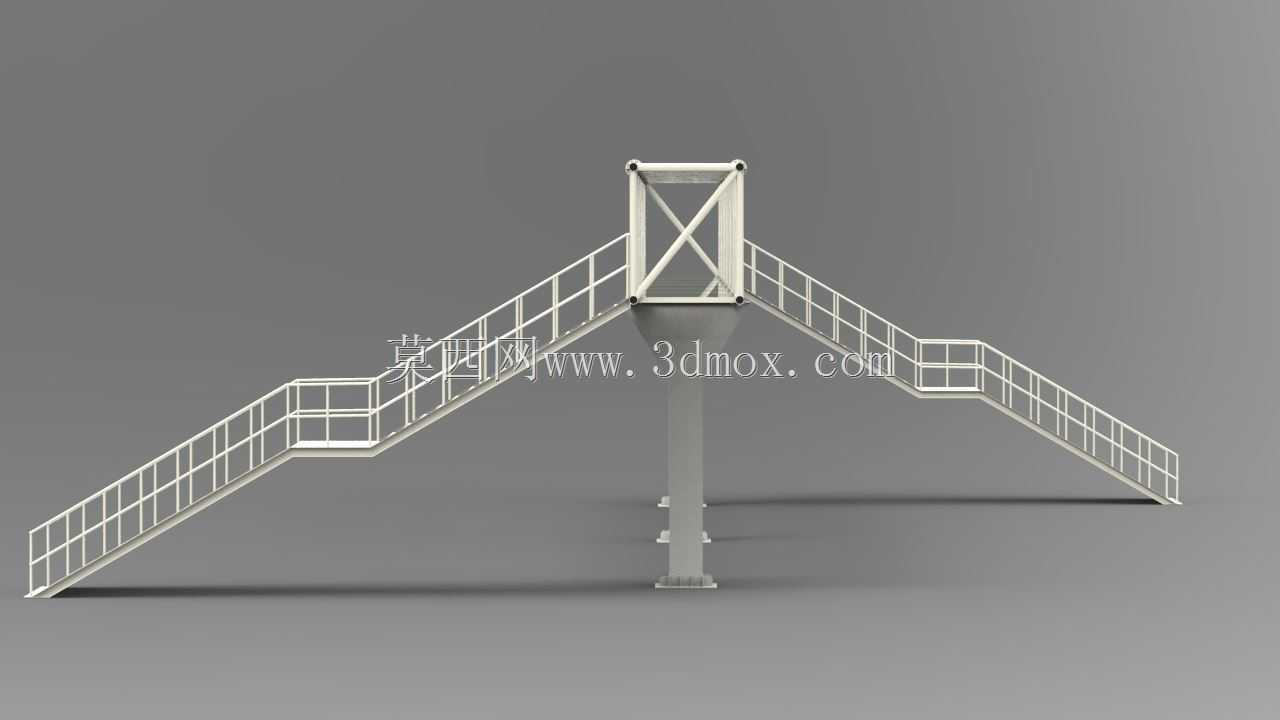

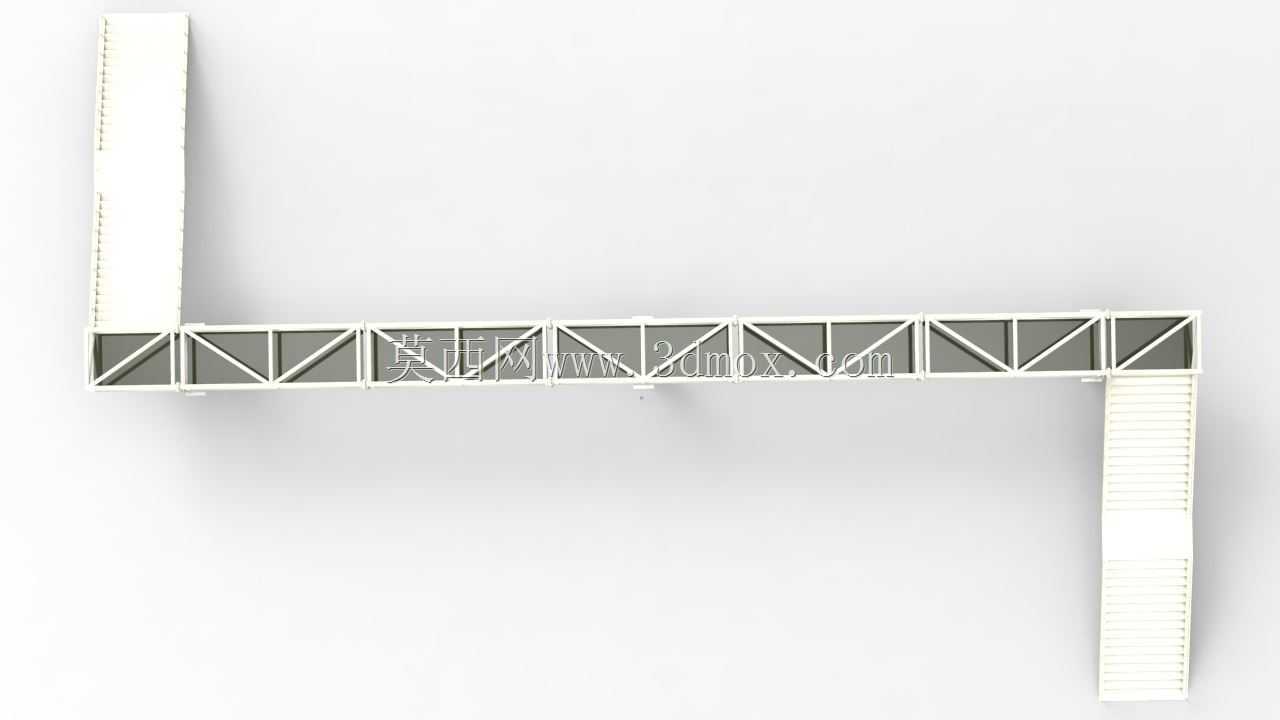

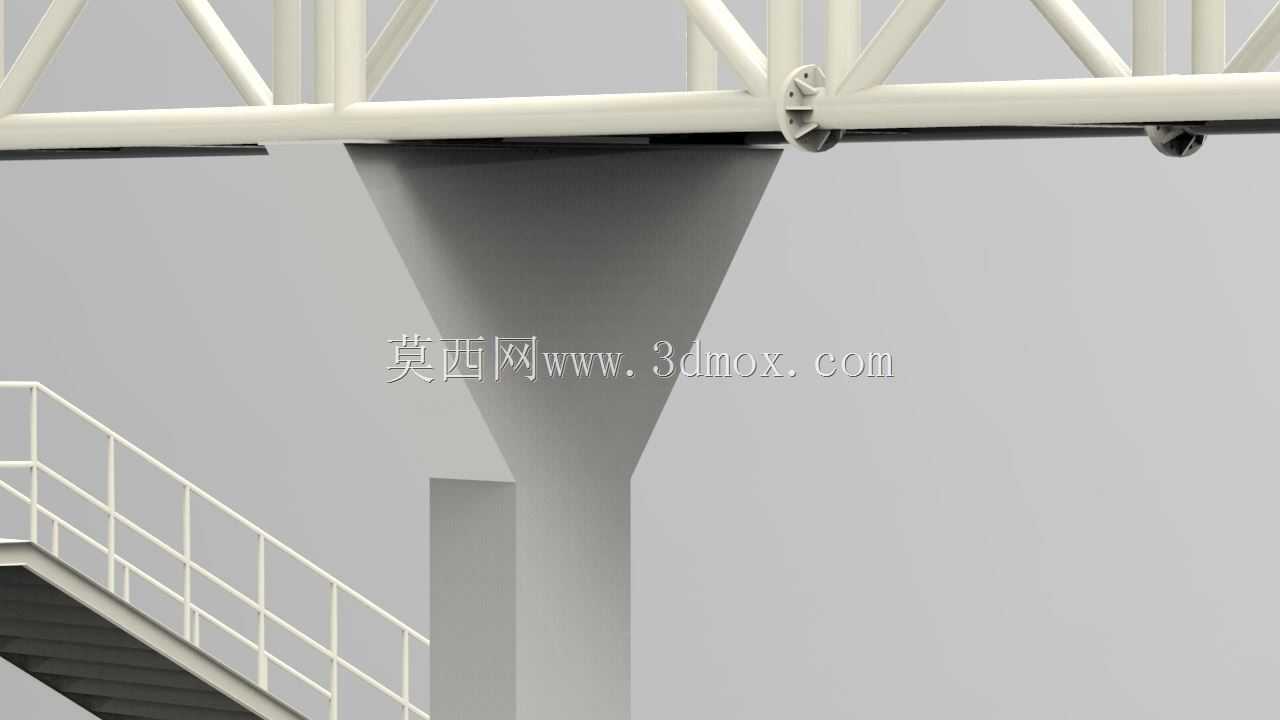

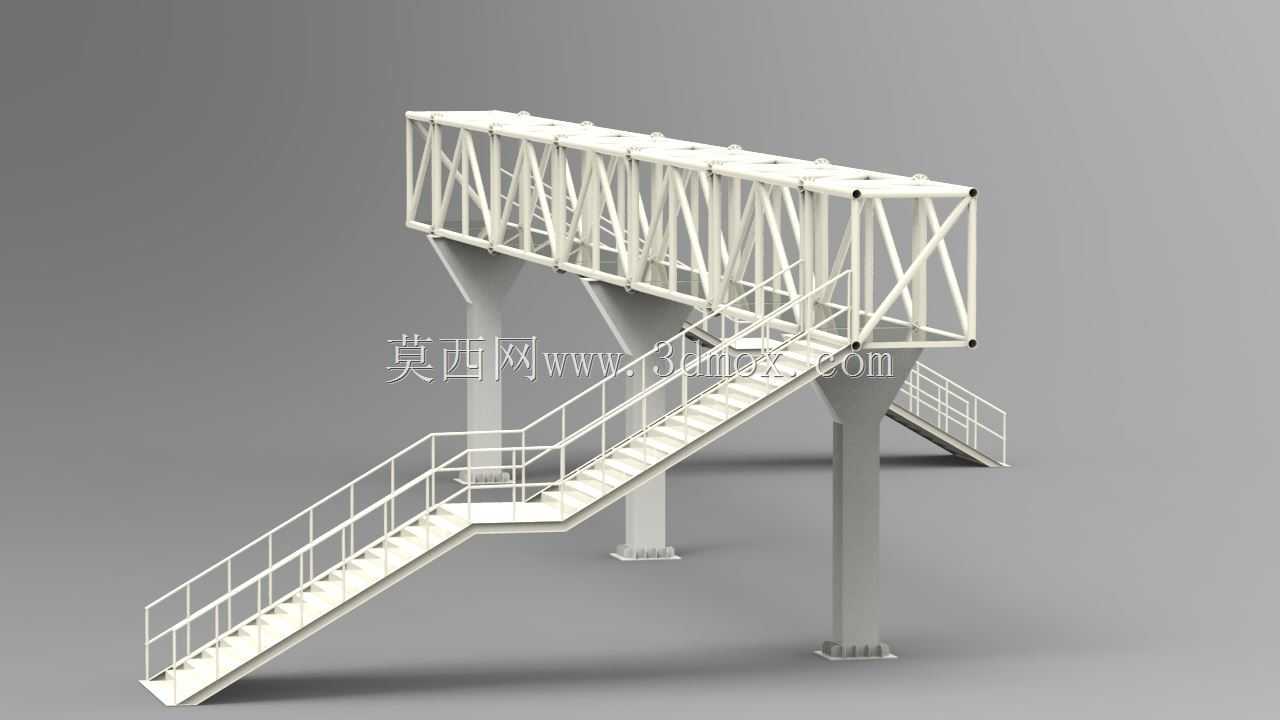

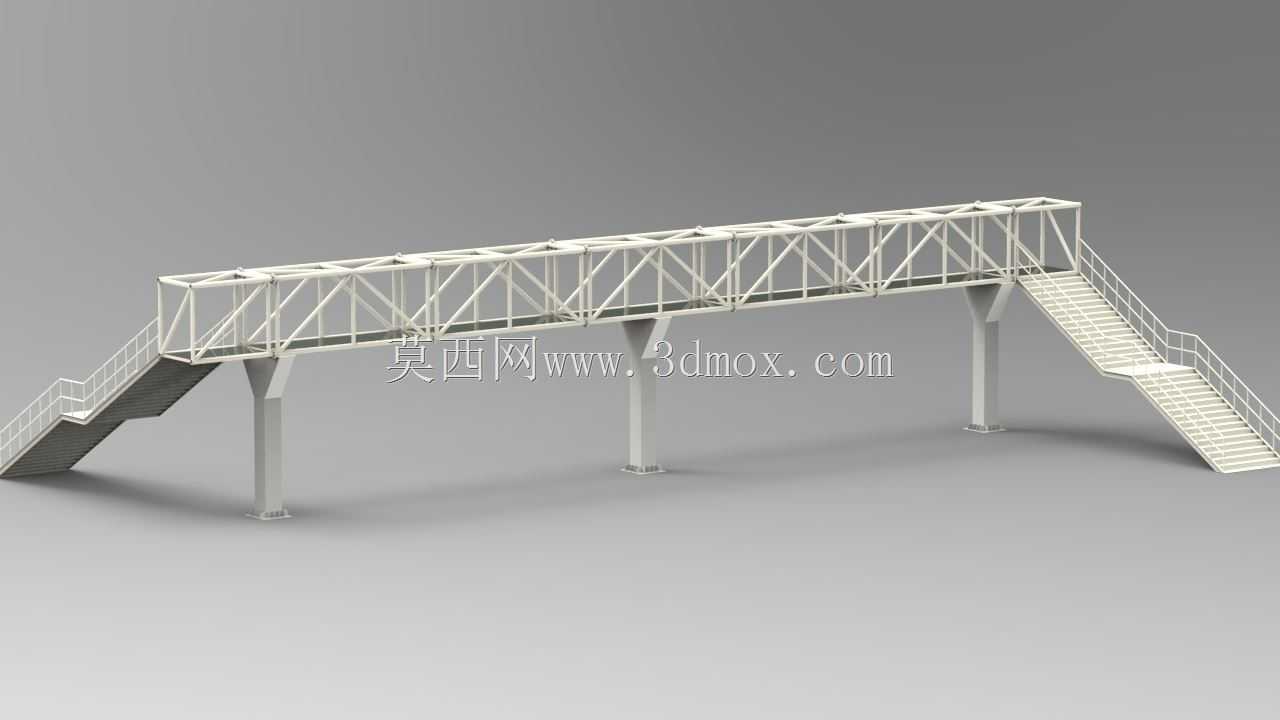

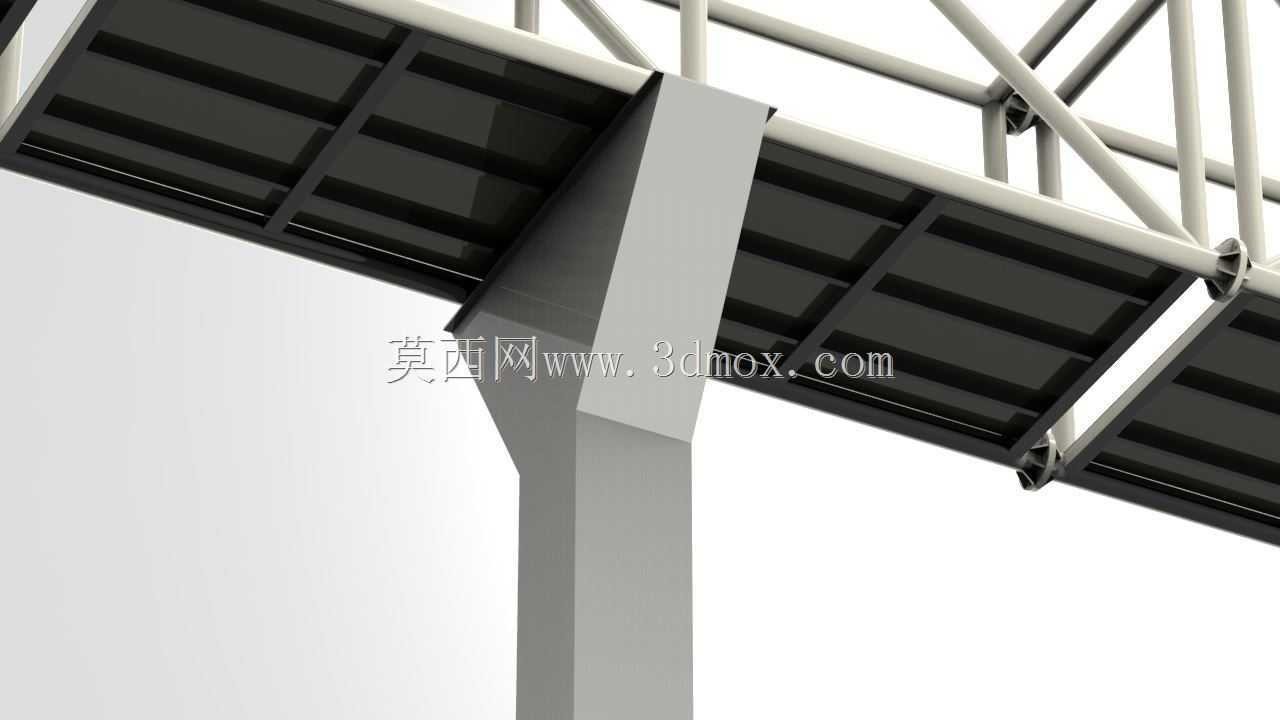

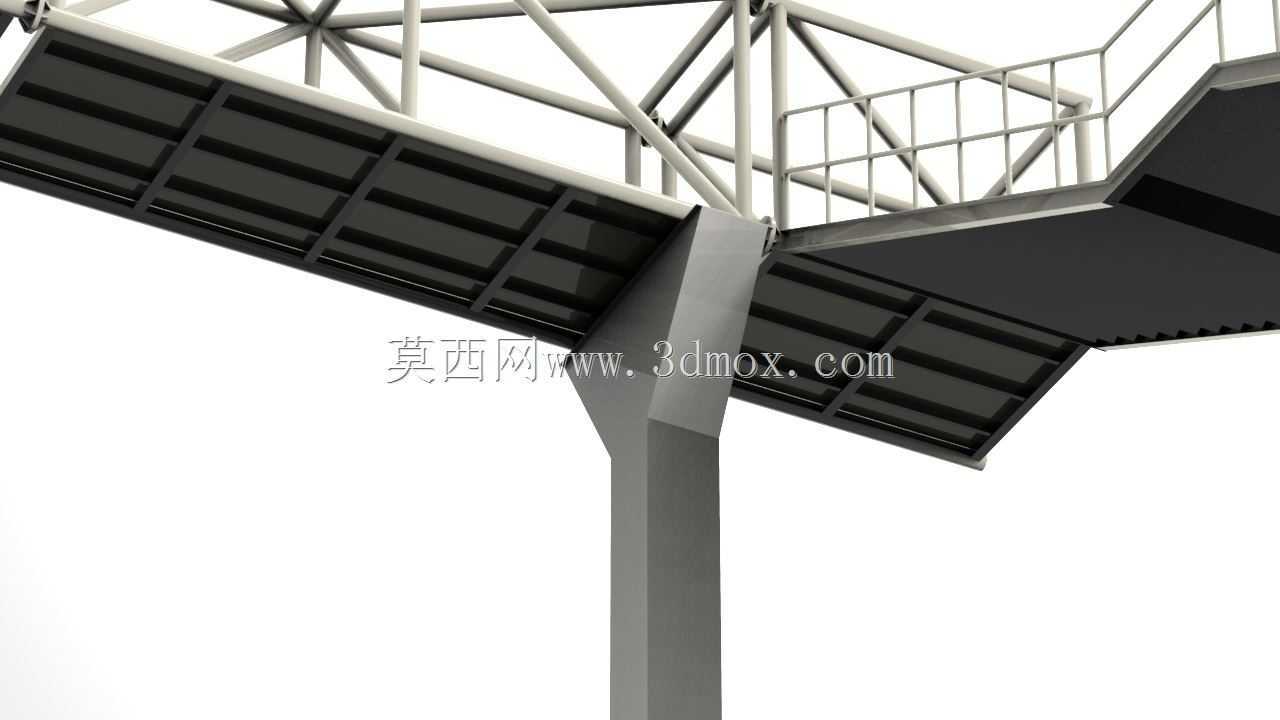

该人行天桥采用空间桁架作为主承重结构，主桥身沿跨度方向布置连续三角形腹杆体系，相比实腹梁结构可在同等用钢量下获得更大的跨越能力，适配城市主干道、厂区内部道路、园区分隔带等需要人车分流的通行场景，避免行人横穿通行区域带来的安全隐患，同时不会对下方通行空间造成过多净高占用。主桥两侧设置连续防护栏杆，梯道采用等步距踏步设计，双侧梯道对称布置在桥身两端，梯道同样采用桁架式支撑结构，与主桥桁架采用刚性节点连接，保证整体结构的协同受力性能。桥墩采用独立式混凝土支墩，支墩顶部设置预埋连接钢板与钢桁架桥身固定，支墩沿桥身跨度方向均匀布置，单跨跨度可根据下方通行需求调整，常规适配20-40米的跨距需求，桥身净宽满足2-3股行人并行通行的尺度要求，梯道坡度控制在行人舒适通行的合理区间，踏步表面预留防滑构造安装位。设计过程中优先考虑结构的模块化拆分特性，主桥桁架可拆分为多个标准节段，梯道也可拆分为踏步段、支撑段等独立单元，方便工厂预制后运输至现场拼装，减少现场焊接作业量，降低施工对周边通行环境的影响。结构受力层面，桁架上下弦杆主要承担弯矩作用，腹杆承担剪力与轴力，所有杆件连接节点均采用刚接设计，避免节点松动带来的结构安全隐患，桥墩底部设置扩大基础，可根据现场地质条件调整基础埋深，保证结构抗倾覆、抗风载性能满足户外长期使用要求。桥身两侧的防护栏杆高度符合行人安全防护规范要求，栏杆杆件间距避免出现可钻出的空隙，梯道两侧同样设置连续扶手，适配不同年龄段行人的通行抓扶需求。整体结构外露钢构件预留防腐涂装工艺余量，可根据使用环境选择对应防腐涂层体系，适配户外露天长期使用的耐候需求，安装过程中可根据现场场地条件调整梯道的朝向与接入位置，灵活对接两侧人行道或园区通行道路，无需对原有地面通行系统做大规模改造。
