带压榨功能的螺旋输送集成设备结构

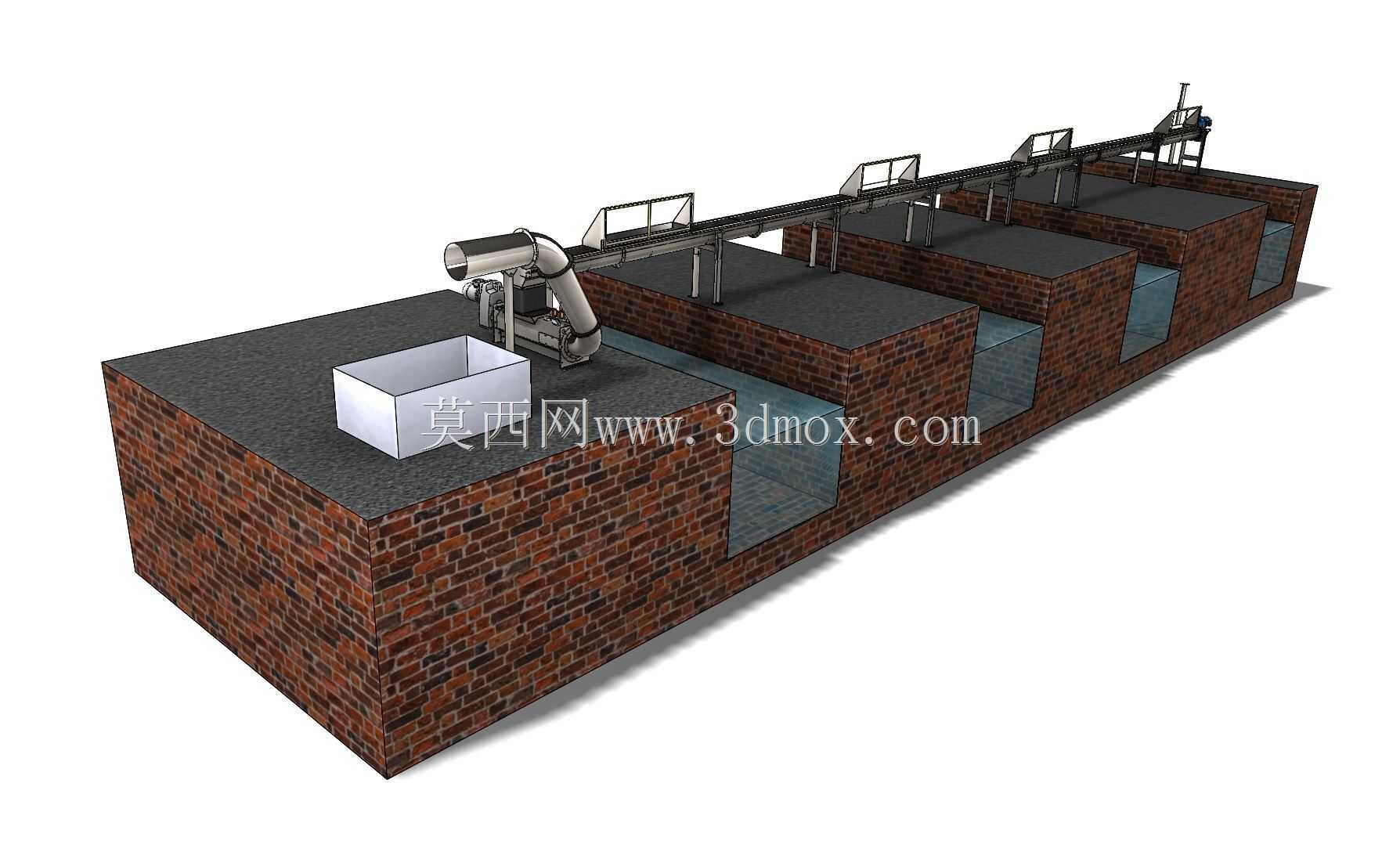

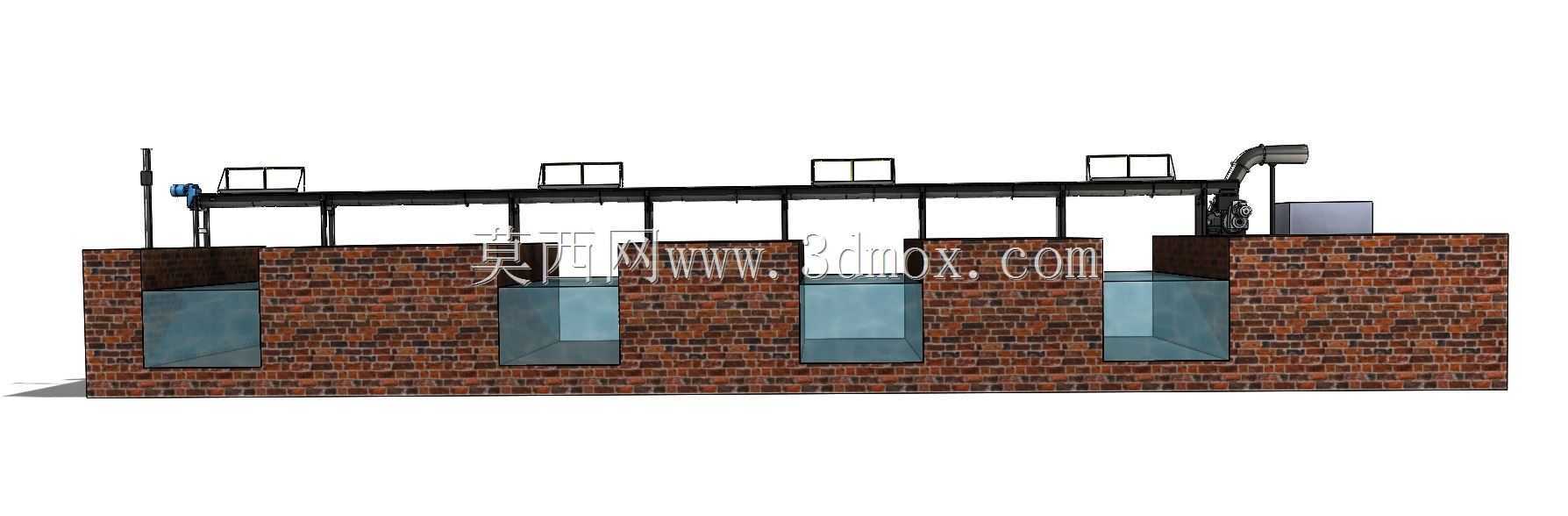

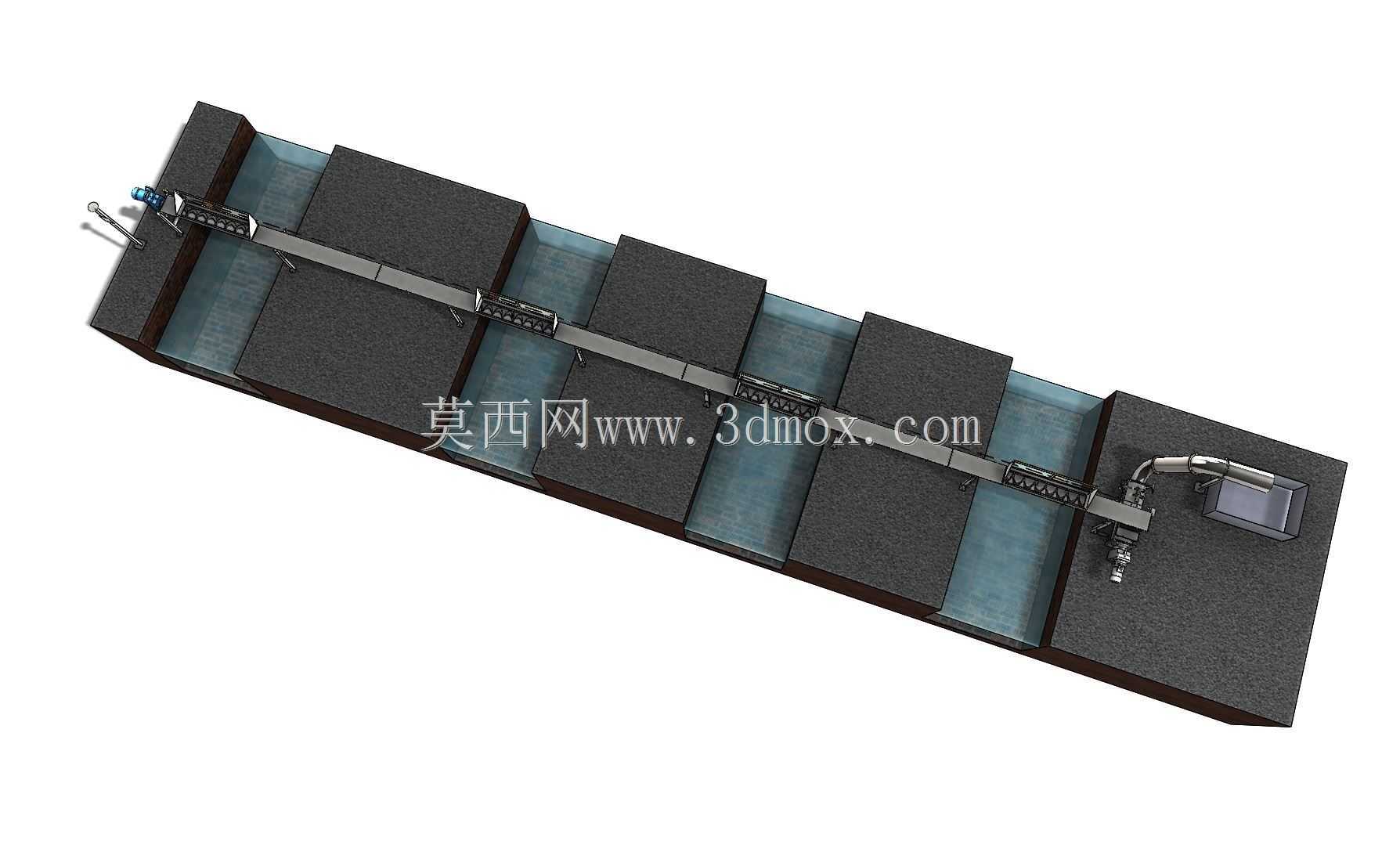

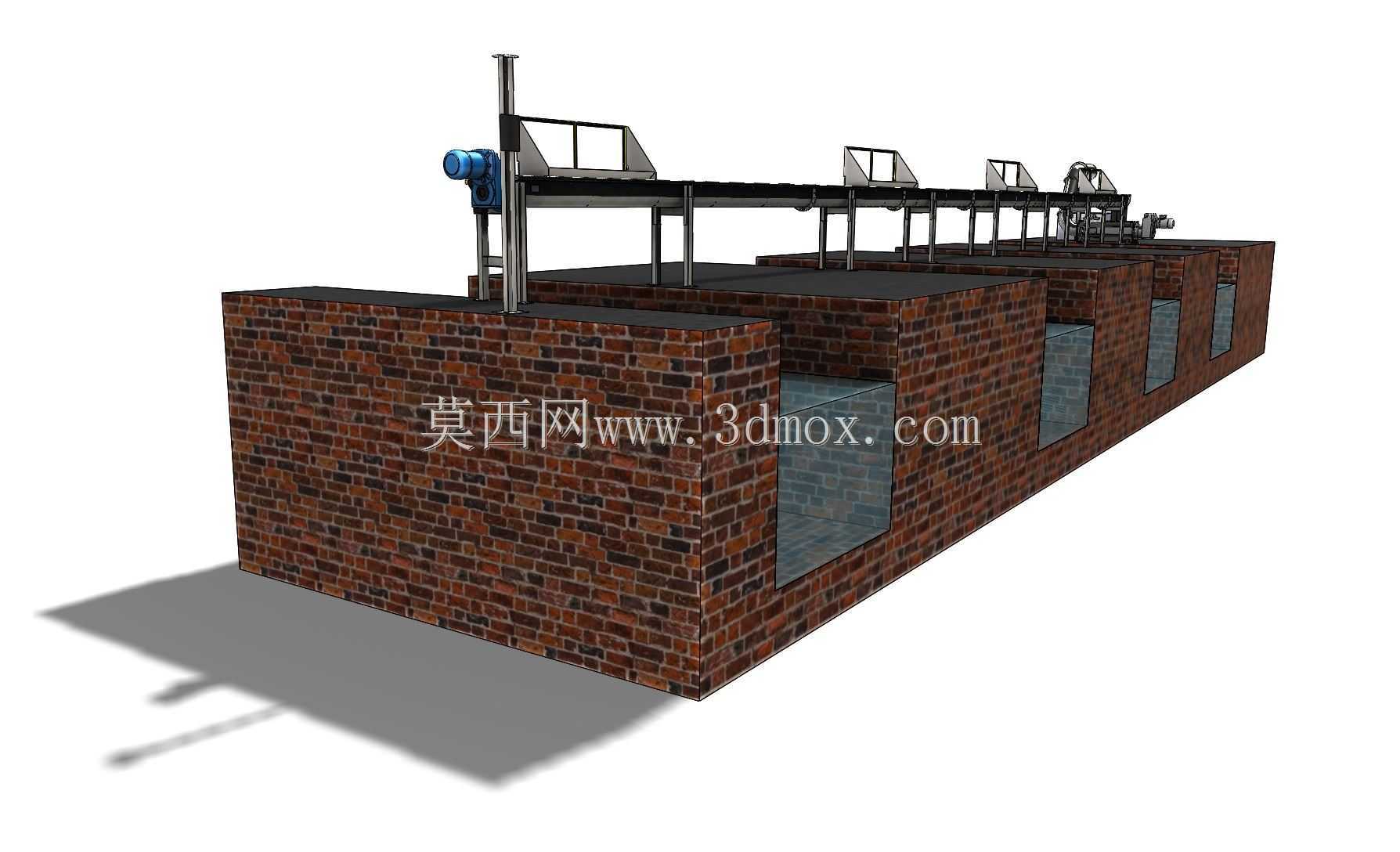

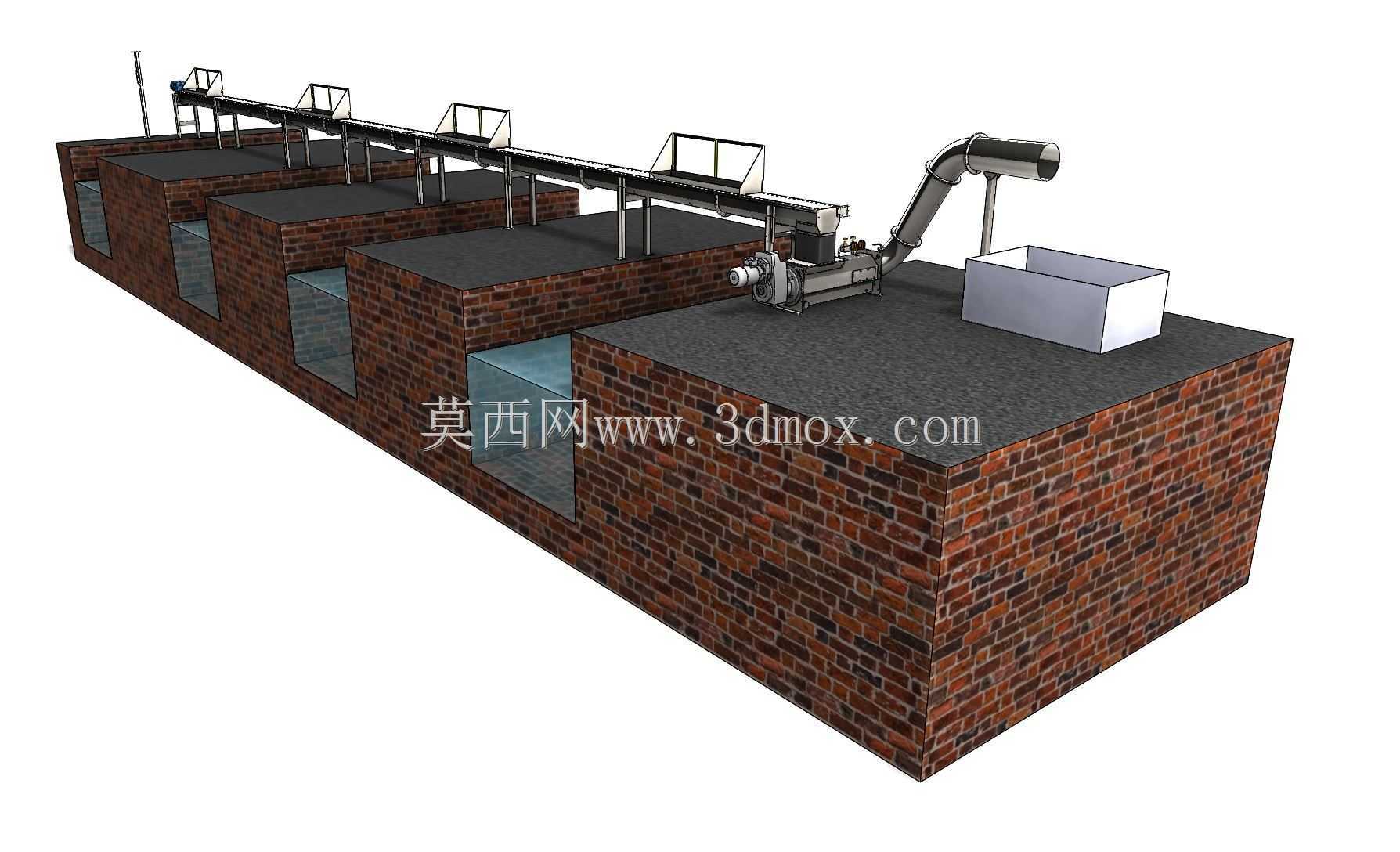

该设备将螺旋输送机构与压榨单元做集成化设计，主要应用在农副加工、污泥处置、食品残渣处理等需要连续完成物料输送与挤压脱水的生产场景中，可直接架设在多组砖砌物料池上方，完成不同池体间的物料转运与末端压榨作业。从现场安装布局来看，设备整体沿水平方向长距离布设，支撑立柱直接固定在砖砌池体的顶部平台，输送段全程覆盖下方池体开口，可直接承接池内捞出的待处理物料，无需额外增设中转接料机构，大幅缩减产线的占地空间。设备的输送段采用封闭槽体搭配连续螺旋叶片的结构，输送过程中可避免物料撒漏，槽体侧面预留的观察口可直接查看内部物料填充状态，方便运维人员及时排查卡料、堵料问题。末端的压榨单元与输送段做直连设计，螺旋轴延伸至压榨腔体内，通过变径变距的螺旋结构逐步压缩物料容积，挤压出的液体可通过腔体壁的筛网结构排出，压榨后的干料则通过末端出料口排入接料容器，完成连续化的固液分离作业。设计过程中针对长距离输送的挠度问题做了专项优化，每隔固定间距设置一组支撑滚轮承托螺旋轴，避免长轴运转过程中出现挠曲变形，同时在驱动端配置减速电机直连结构，减少传动环节的功率损耗。设备的进料端设置可调节的导流挡板，可根据不同池体的出料速度调整进料开度，避免瞬时进料量过大造成设备过载。压榨段的出料端设置配重式压料门，可通过调整配重块的重量改变压榨腔的出口压力，适配不同含水率物料的压榨需求，无需更换内部结构即可完成工艺参数调整。从安装边界来看，设备的砖砌基座需要提前预留对应尺寸的安装预埋件，输送段的底部与池体顶部平台预留足够的检修空间，方便运维人员定期清理槽体内残留物料、更换磨损的螺旋叶片。设备的出料端需要预留接料容器的摆放空间，压榨段的排液口需要配套引流管路将挤出的液体导排至收集池，避免现场积液影响操作环境。整套设备的结构设计充分考虑了老旧产线改造的适配性，无需对原有砖砌池体做大规模拆除改造，仅需在池顶做固定安装即可完成布设，可快速替换原有老旧的输送设备，提升物料处理的连续化程度，降低人工转运物料的劳动强度。
