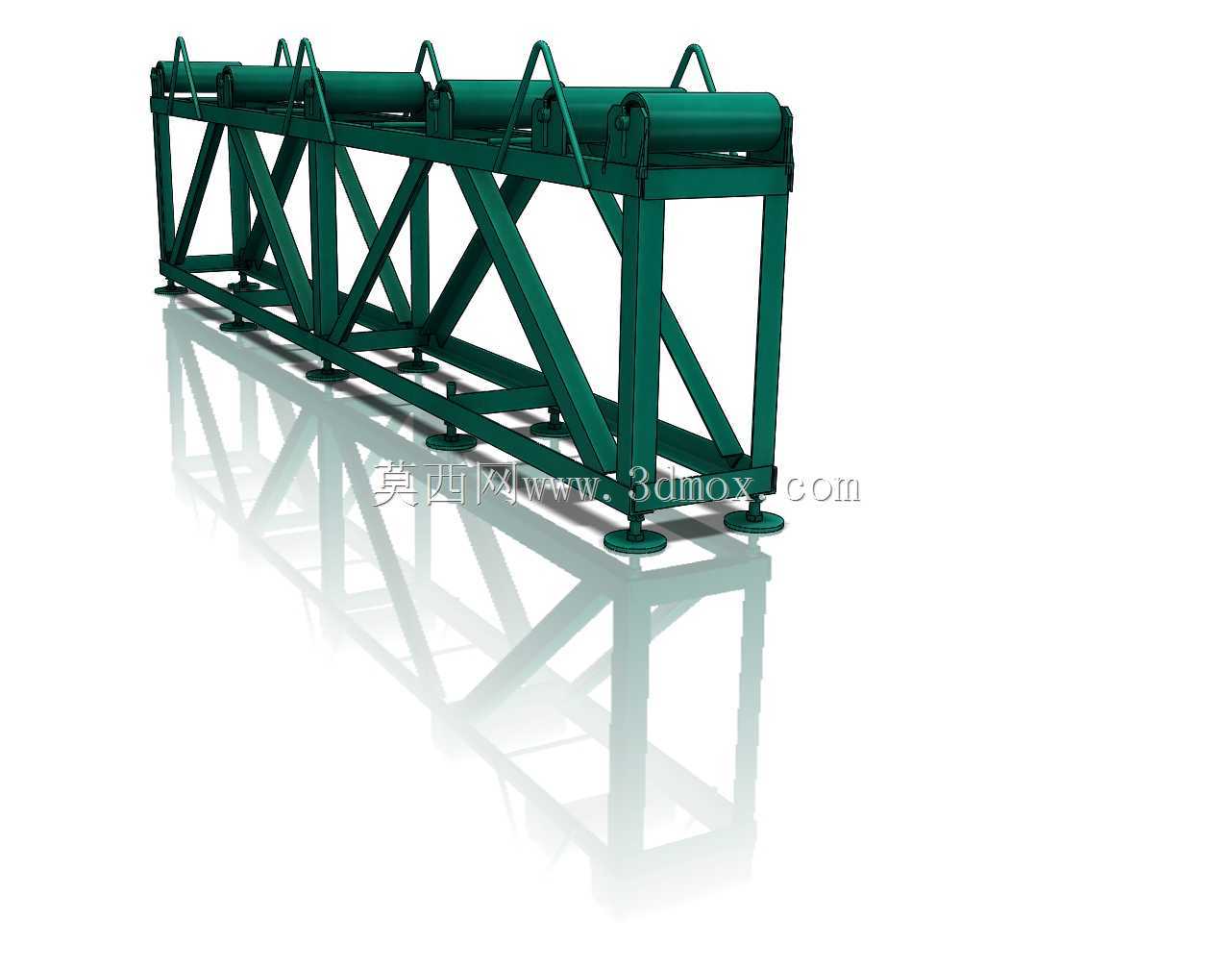

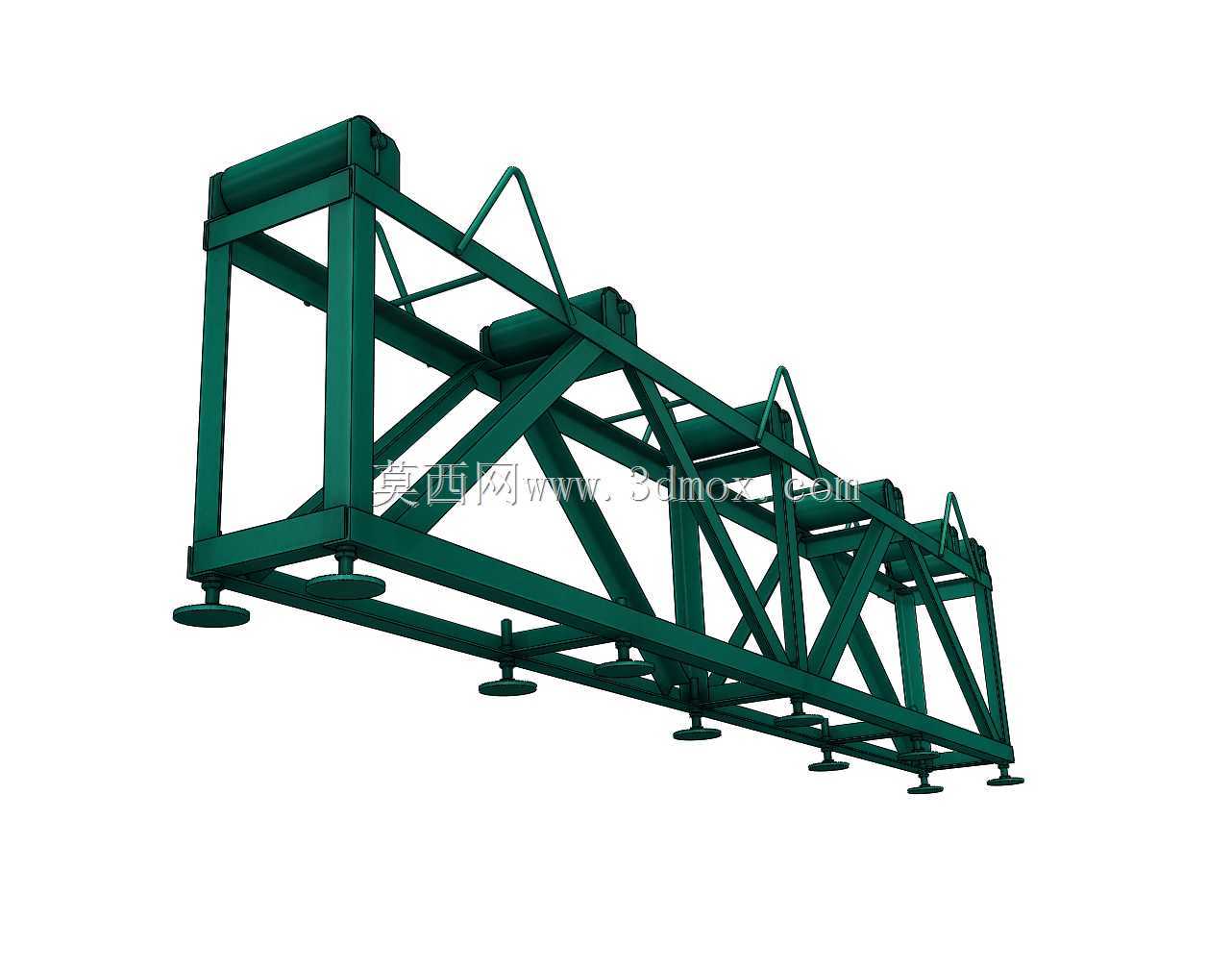

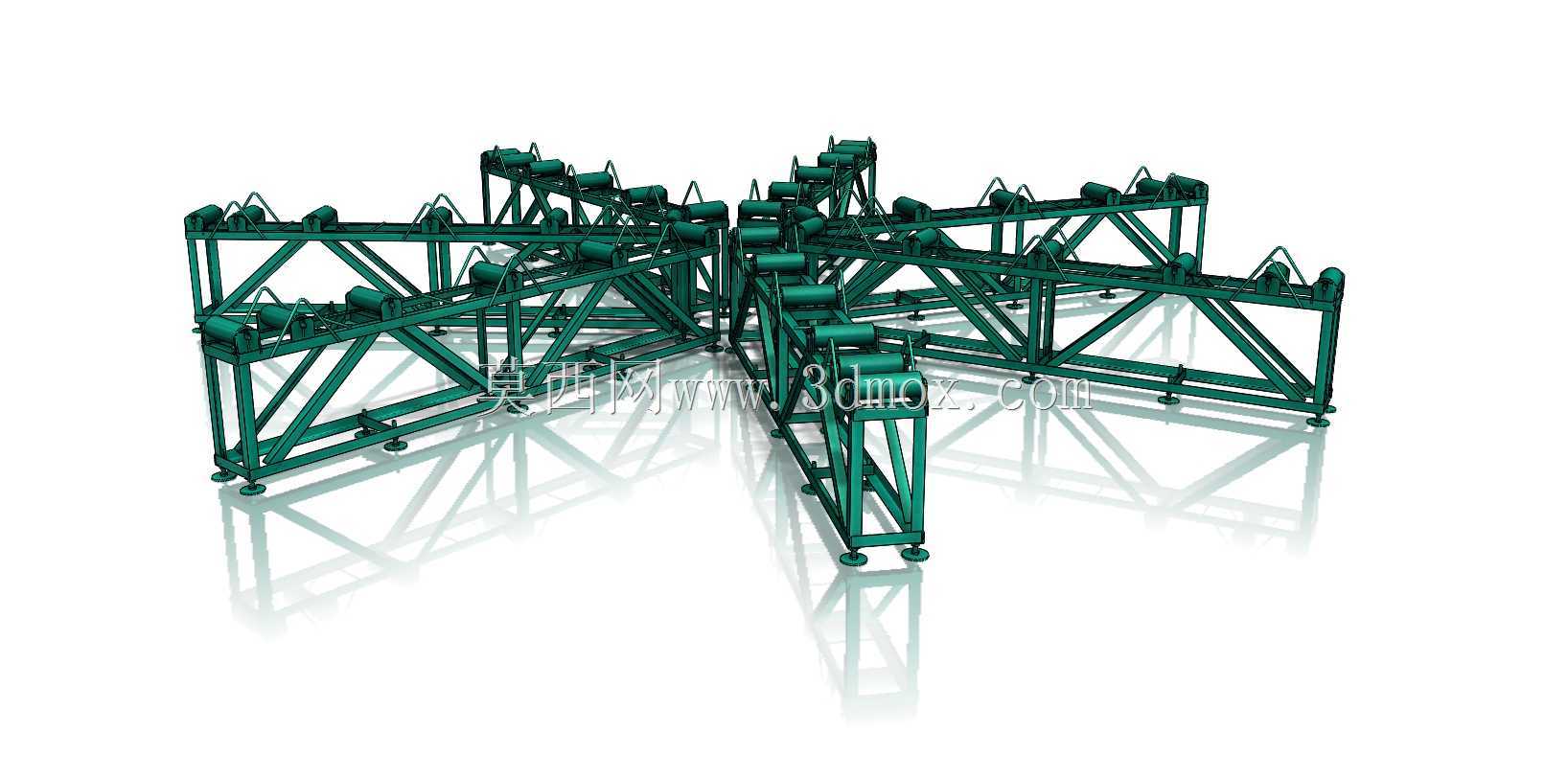

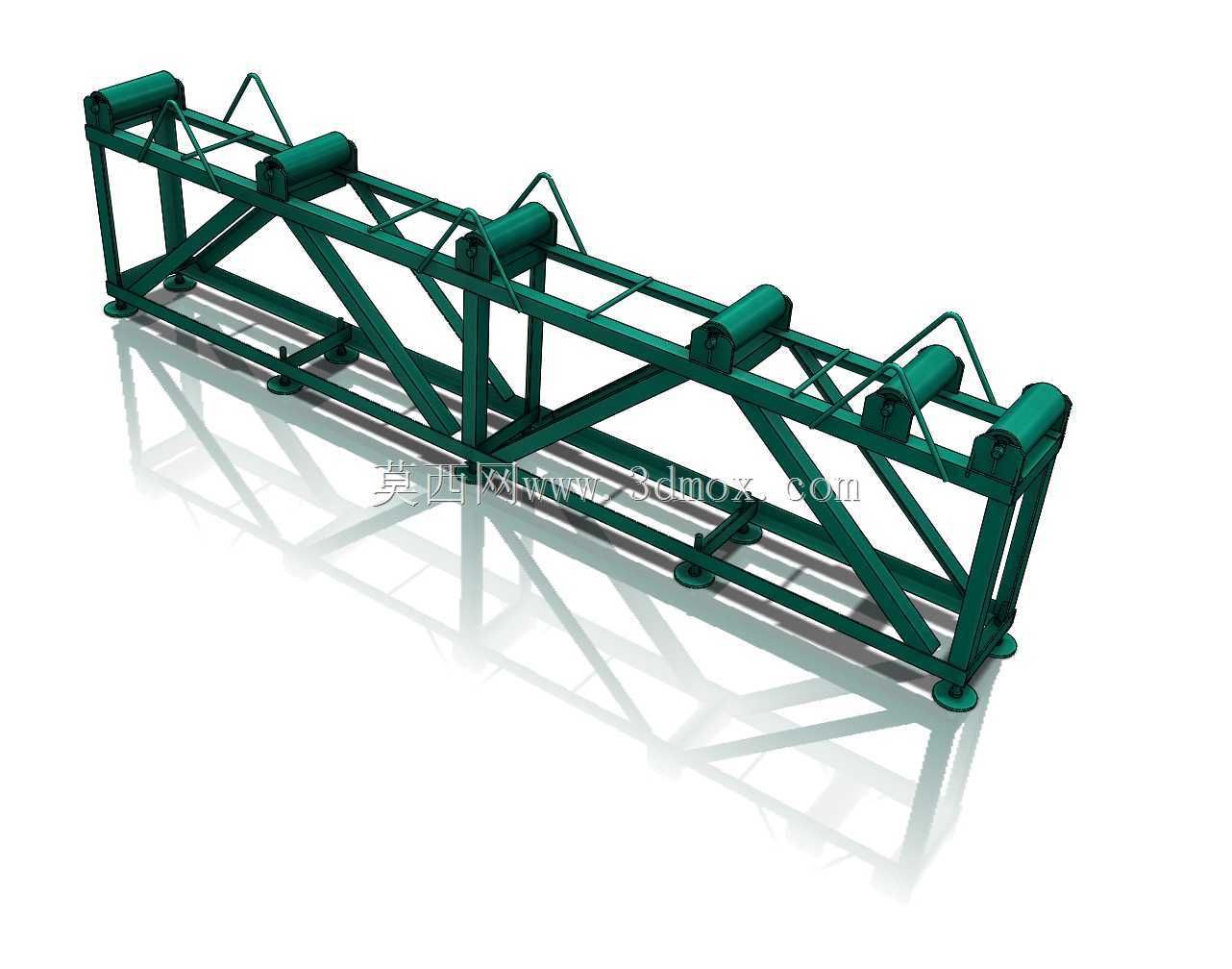

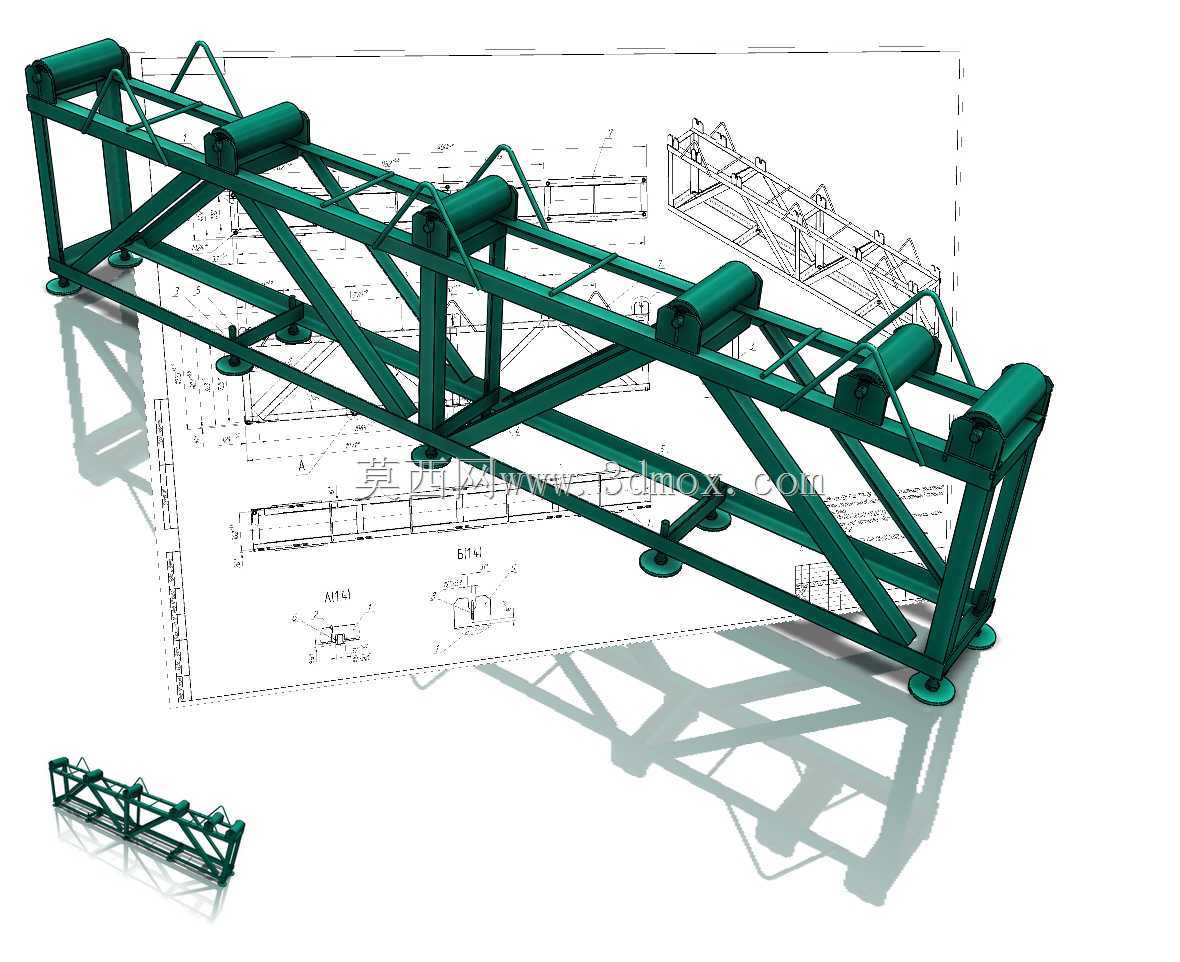

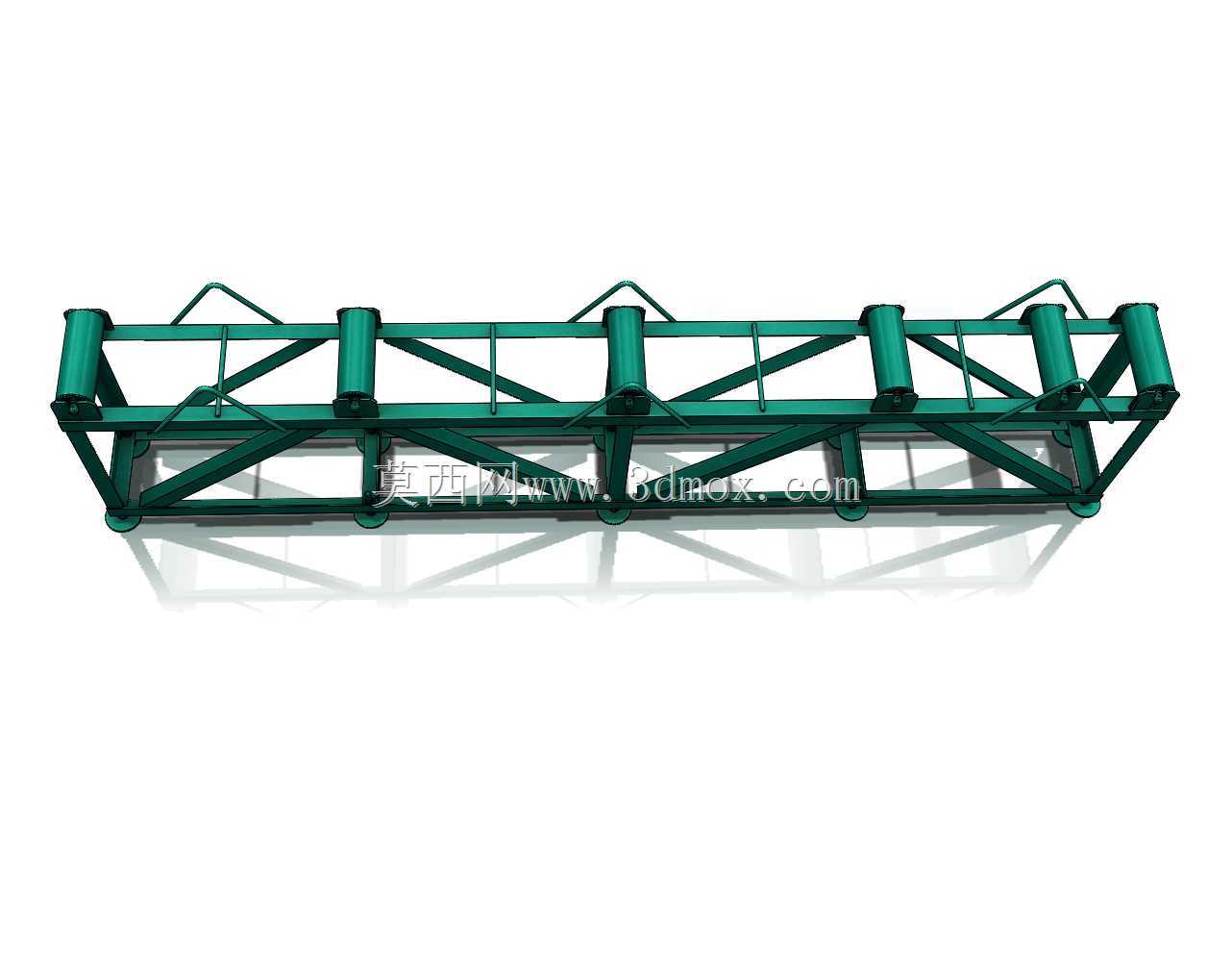

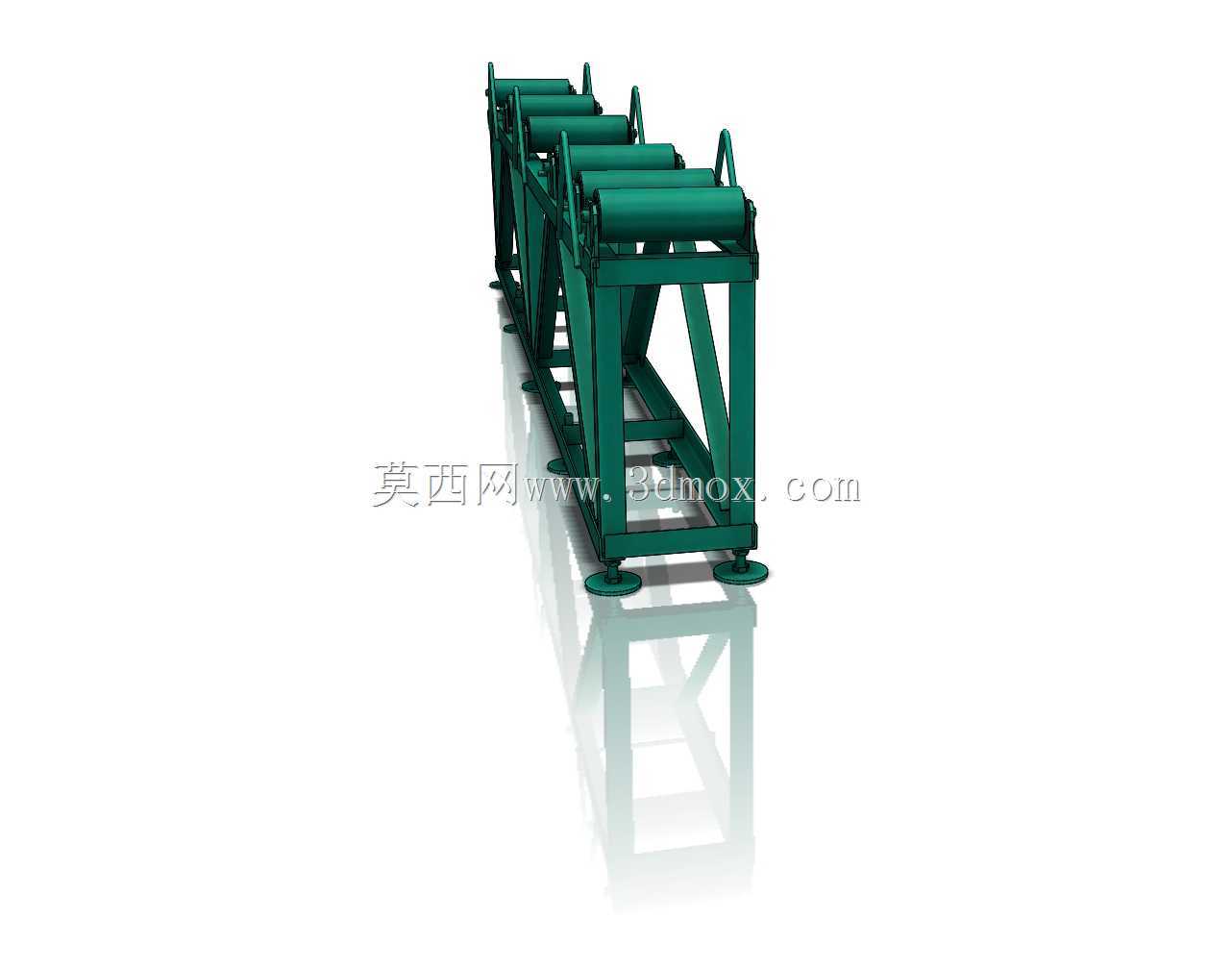

长距离多辊筒桁架式辊道输送设备

这款辊道输送结构的设计，最初是针对车间内箱体类、规则型材类工件的工位间转运需求展开的，区别于皮带输送易被尖锐工件刮损、链板输送自重过大的问题，采用分段式辊筒承载的形式，单段辊筒的承载冗余量按照常规机加工车间最重周转工件的1.5倍设置，可适配底面平整的金属件、工装托盘、包装货箱等多种载具的输送需求，在机加工车间的工序衔接、仓储出库段的货料转运、装配线的工件同步移送场景中都能适配。整体机架采用桁架式焊接结构，主受力梁选用矩形型钢拼接，斜向支撑采用等边角钢满焊固定，相比板式机架自重降低近四成，同时整体抗扭刚度完全满足长距离输送的形变控制要求，机架底部设置可调式支撑脚，可在地面不平整度15mm范围内完成调平，无需额外预埋安装基础，适配大部分老旧车间的地面条件。辊筒的排布间距按照输送工件的最小底面尺寸设置，保证任意状态下工件底面至少有三根辊筒同时接触承载，避免工件卡滞或局部受力变形，端部辊筒的安装座预留了驱动模块的安装接口，既可以作为无动力辊道依靠人工推送实现短距离转运，也可在端部加装链轮驱动模块，搭配减速电机实现动力输送，改造时无需拆解主体机架，仅需在预留位固定驱动组件、连接传动链条即可完成升级。机架两侧的上部预留了传感器安装孔位与挡边安装槽，可根据实际使用需求加装光电检测开关实现工件到位检测，或是加装侧挡边避免工件偏移掉落，也可在指定工位加装阻挡气缸实现工件的定点停留，适配自动化产线的联动需求。整体结构的安装边界按照常规车间通道宽度设置，机架宽度方向的外轮廓尺寸控制在常规输送线的通用规格内，可直接与现有车间的其他输送设备对接，无需额外调整通道布局，辊筒的上表面高度按照行业通用的操作工位高度设置，工人在两侧取放工件时无需过度弯腰，符合人机工程学要求。建模过程中对所有焊接节点做了工艺性简化，保留了焊后加工的安装基准面，辊筒与安装座的配合公差按照转动副的常用配合选取，既保证转动灵活性，也避免间隙过大导致的辊筒跳动，所有型材的选型都优先选用市场通用规格，降低后续加工与备件替换的成本。
