橡胶型材收卷用工业快速卷绕设备

这款卷绕设备主要面向橡胶型材生产、线缆加工、柔性物料储运场景设计，核心作用是将连续产出的长条状橡胶型材、线缆、软质管材整齐收卷到专用卷筒上，避免生产线下线的柔性物料杂乱堆放，减少物料弯折损伤，同时方便后续的转运、存储与分切工序。在橡胶挤出生产线末端，这类设备可直接对接挤出机出料端，匹配不同线速度的挤出节奏，实现连续化生产的收卷衔接，也可用于仓储环节中散卷柔性物料的整理复卷，适配车间内物料周转的实际需求。

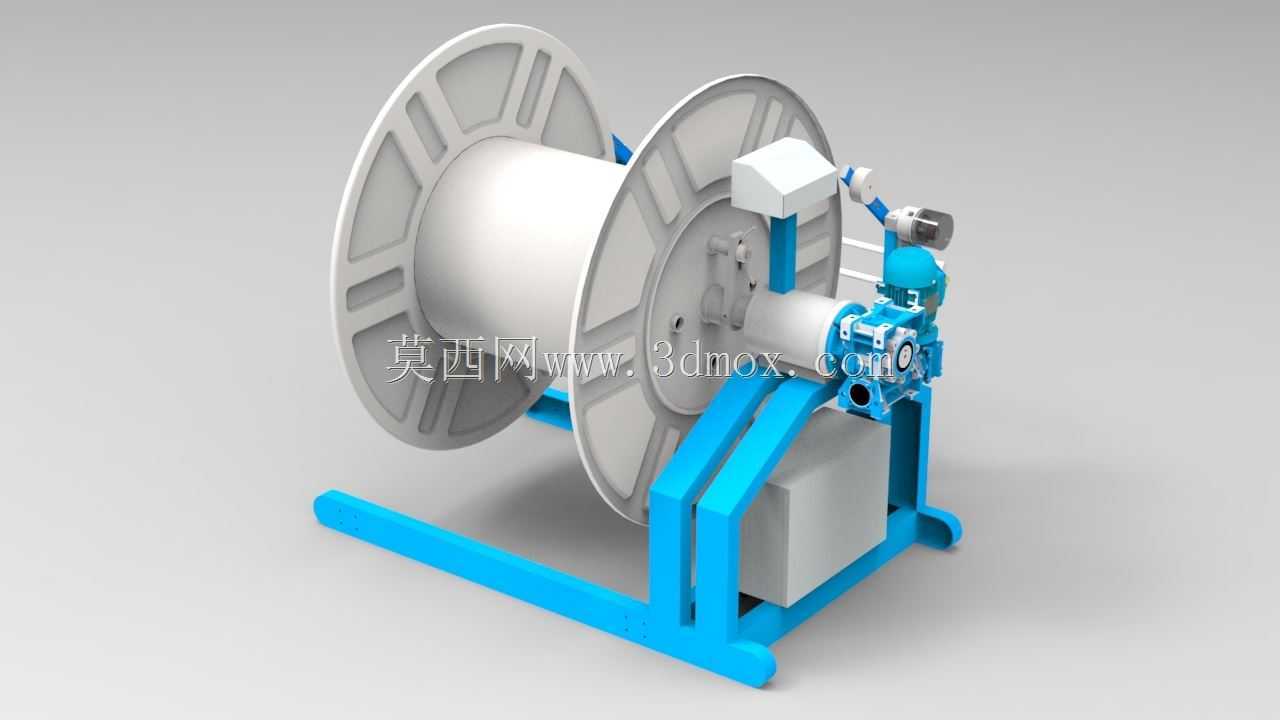

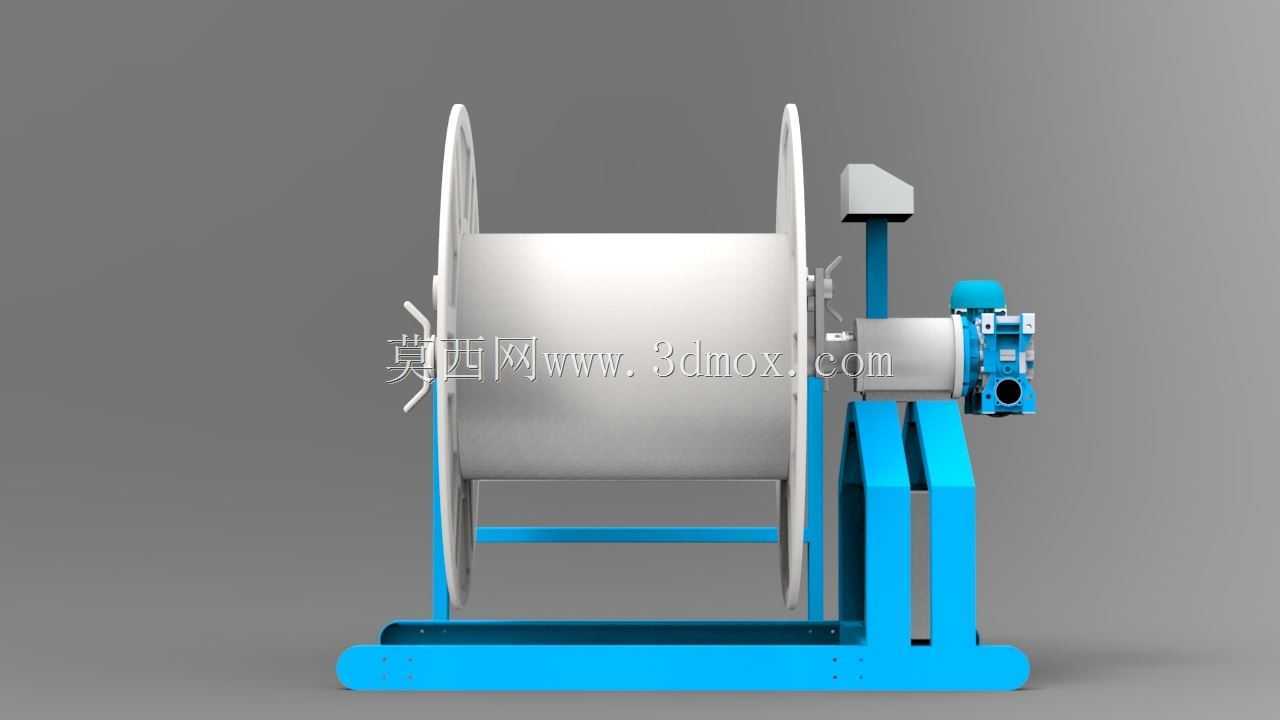

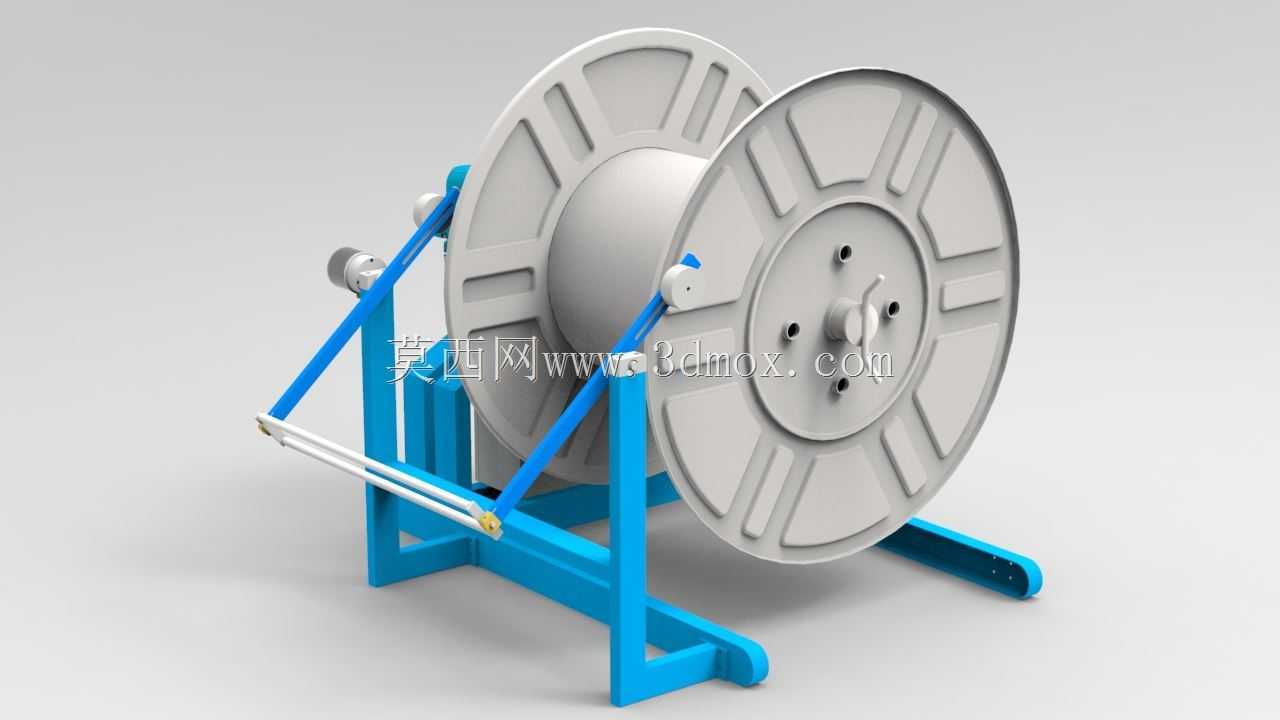

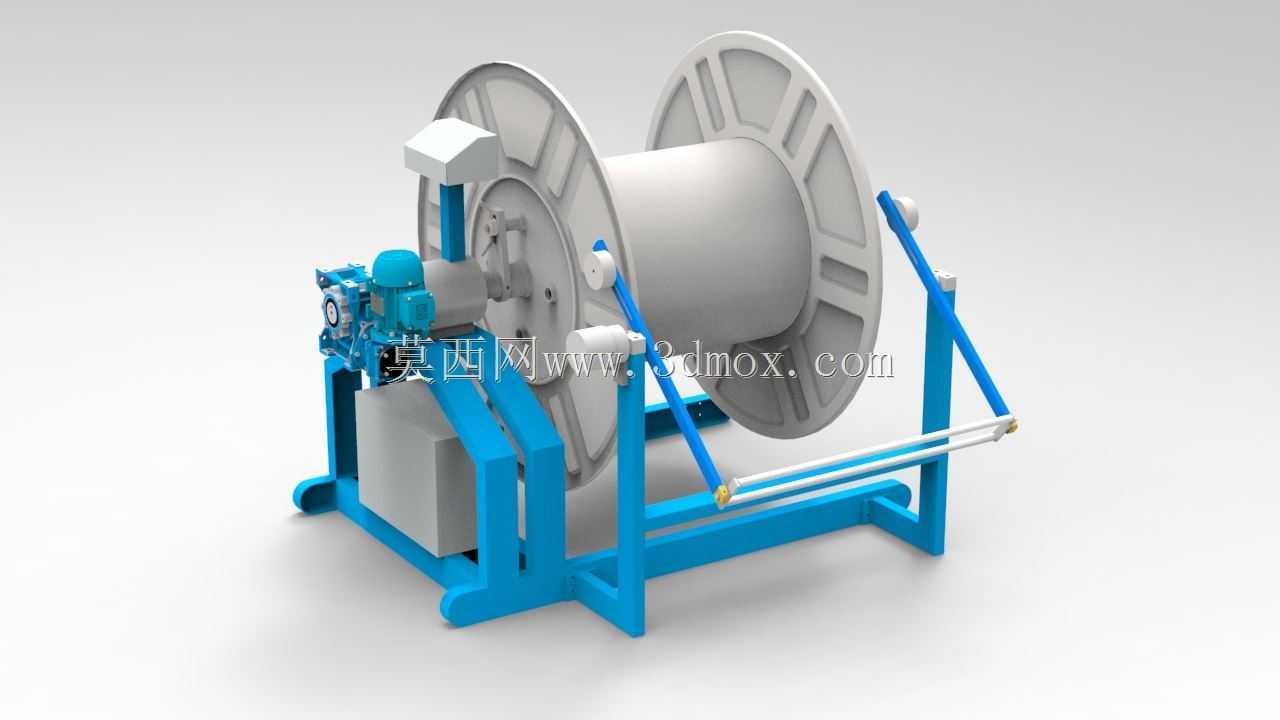

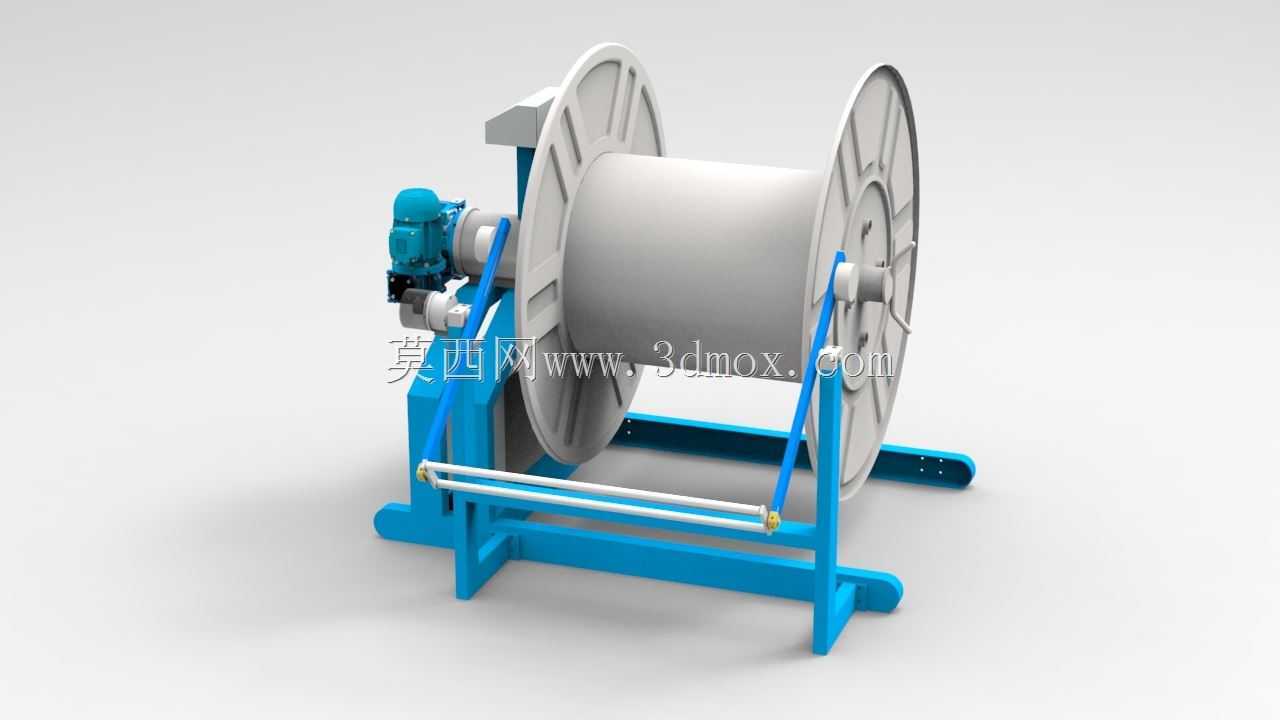

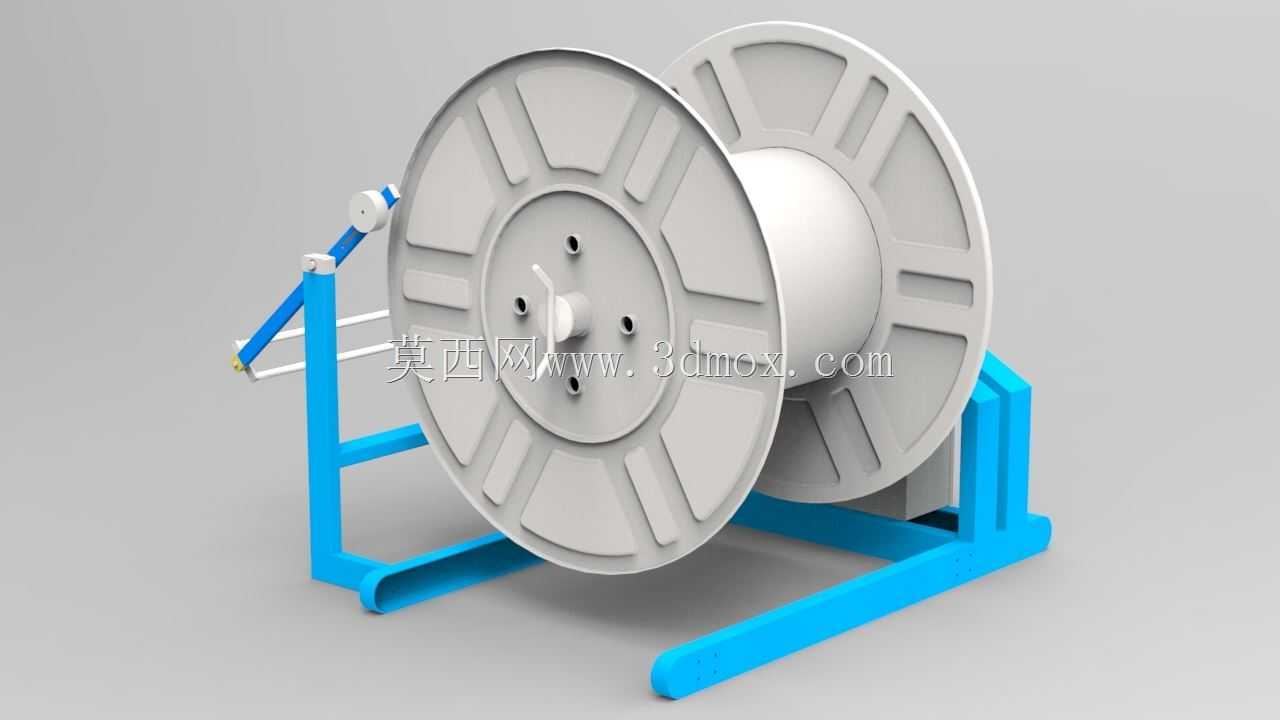

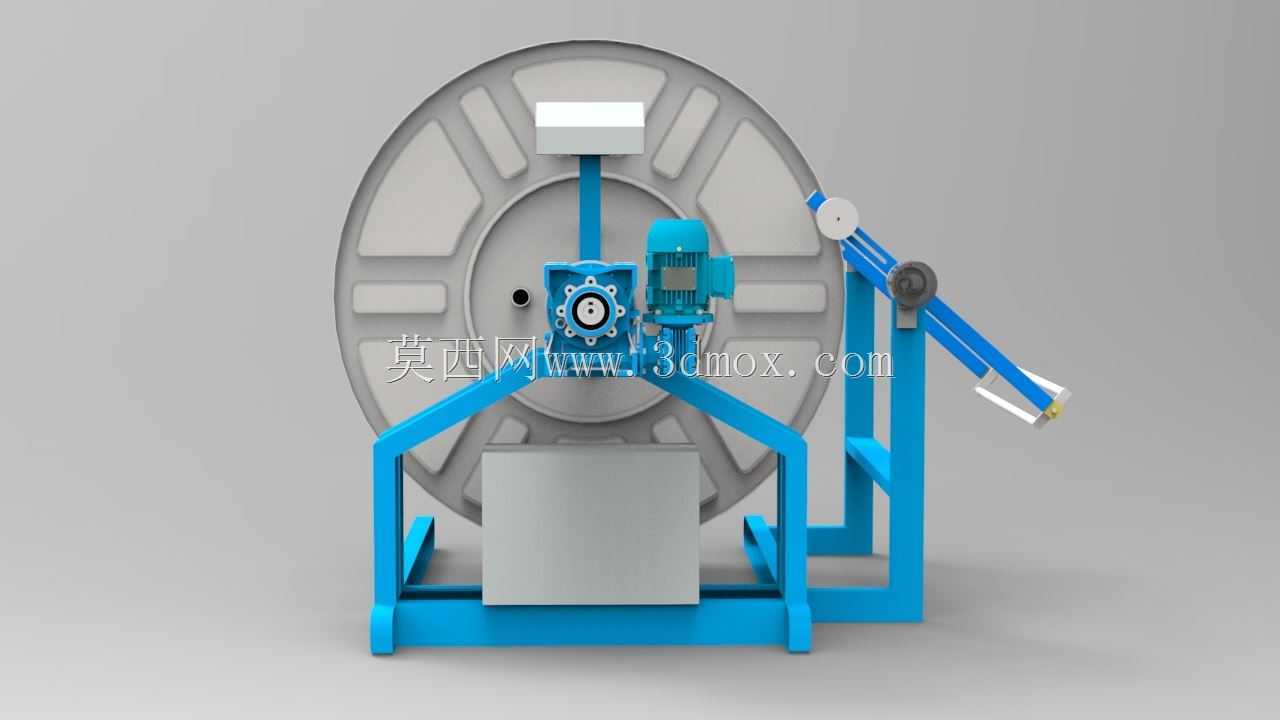

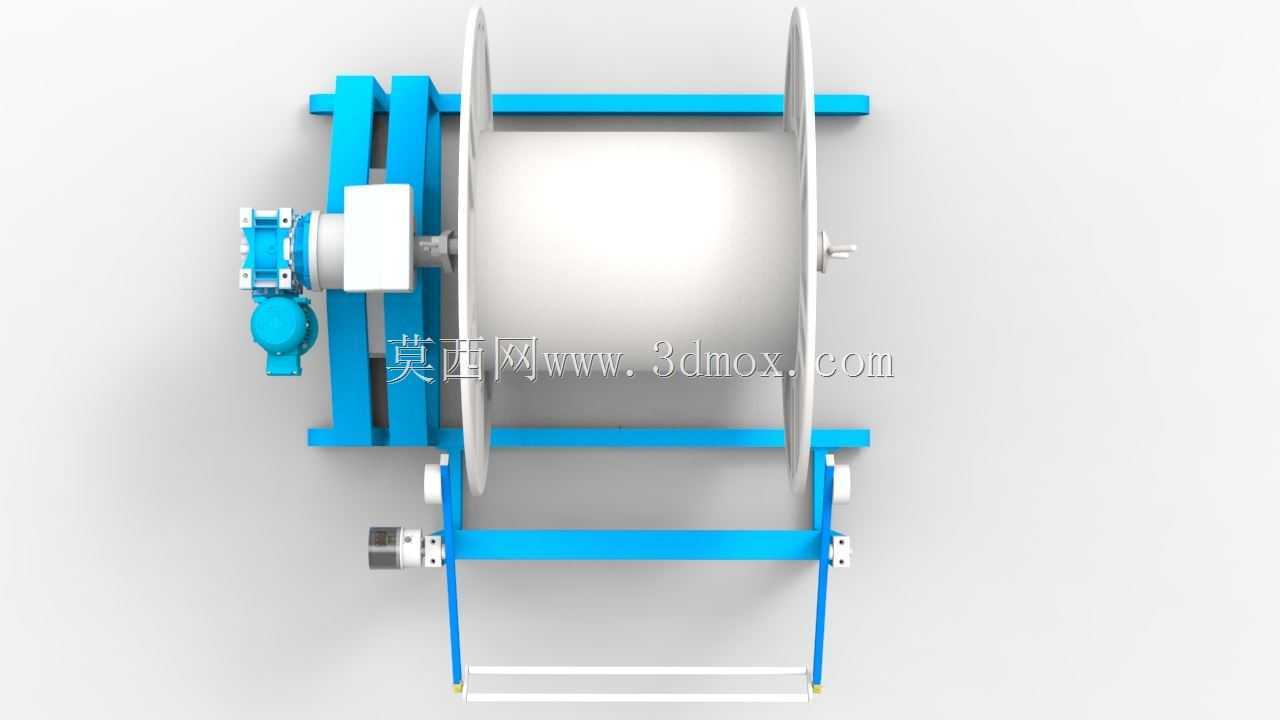

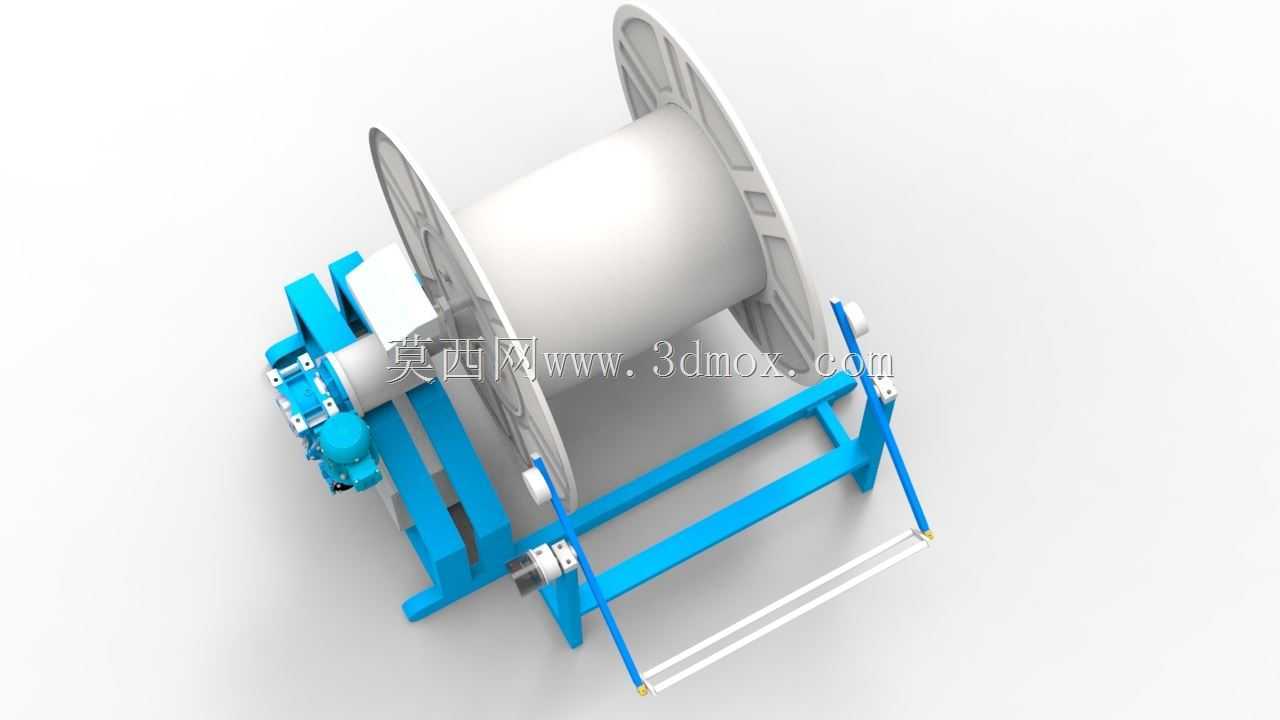

从功能结构来看，设备采用双支撑式卷筒安装结构，卷筒两侧的辐板式挡边可限制卷绕物料的轴向窜动，避免收卷过程中物料脱出卷筒，挡边做了镂空减重设计，在保证结构刚度的前提下降低了整体转动惯量，减少驱动端的启动负载。驱动端集成了减速传动组件，将动力输出的高转速低扭矩转换为卷筒转动所需的低转速大扭矩，可适配不同厚度、不同硬度橡胶型材的收卷张力需求，避免张力过大拉断物料或是张力过小导致卷绕松散。设备的机架采用型钢焊接成型的框架结构，底部设置了延伸式安装脚，可通过膨胀螺栓直接固定在车间混凝土地面上，安装时需保证卷筒轴线水平度偏差不超过千分之二，避免卷筒转动时出现轴向窜动影响收卷整齐度。

设计过程中优先考虑了卷筒的快拆需求，支撑端的锁紧结构可快速松开，方便满卷物料的卸下与空卷筒的更换，缩短换卷辅助时间。驱动侧的防护壳体将传动部件完全封闭，避免车间内的橡胶碎屑、粉尘进入传动啮合面，降低日常维护的频次。设备的控制模块集成在机架侧方的箱体中，可根据收卷物料的直径变化实时调整卷筒转速，保持收卷线速度恒定，避免内层物料被外层挤压变形。卷筒的有效宽度可适配幅宽在范围内的橡胶型材，最大收卷直径满足常规生产批次的容量需求，无需生产过程中频繁换卷。机架的蓝色涂装采用工业环氧漆，可适应车间内存在少量油污、橡胶助剂腐蚀的环境，长期使用不易出现漆面脱落锈蚀的问题。两侧的箭头标识区域为操作维护的预留空间，安装时需在设备两侧留出不小于卷筒半径的操作空间，方便人员进行换卷、日常检查等操作。
