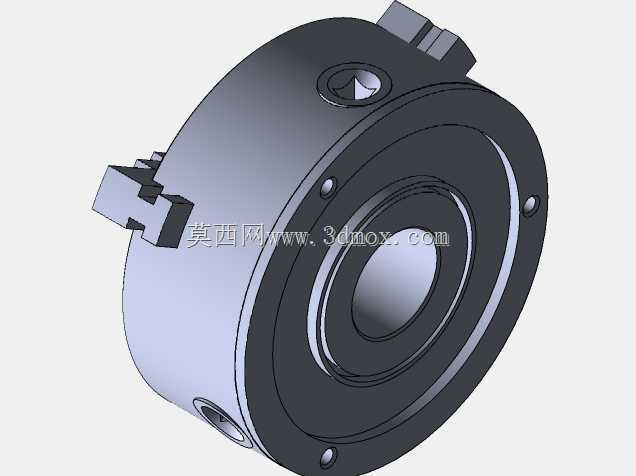

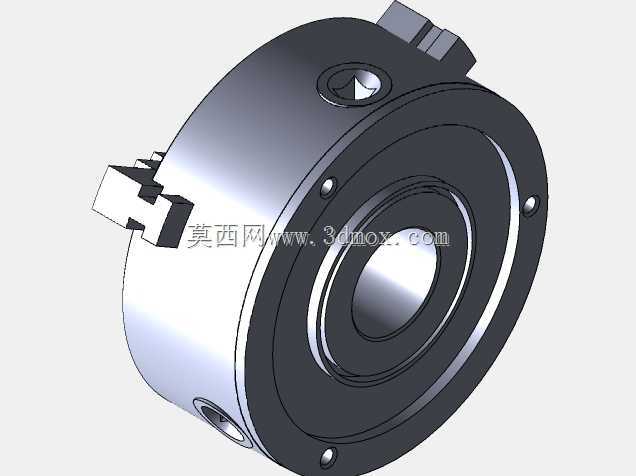

卧式单头金属表面抛光加工设备结构

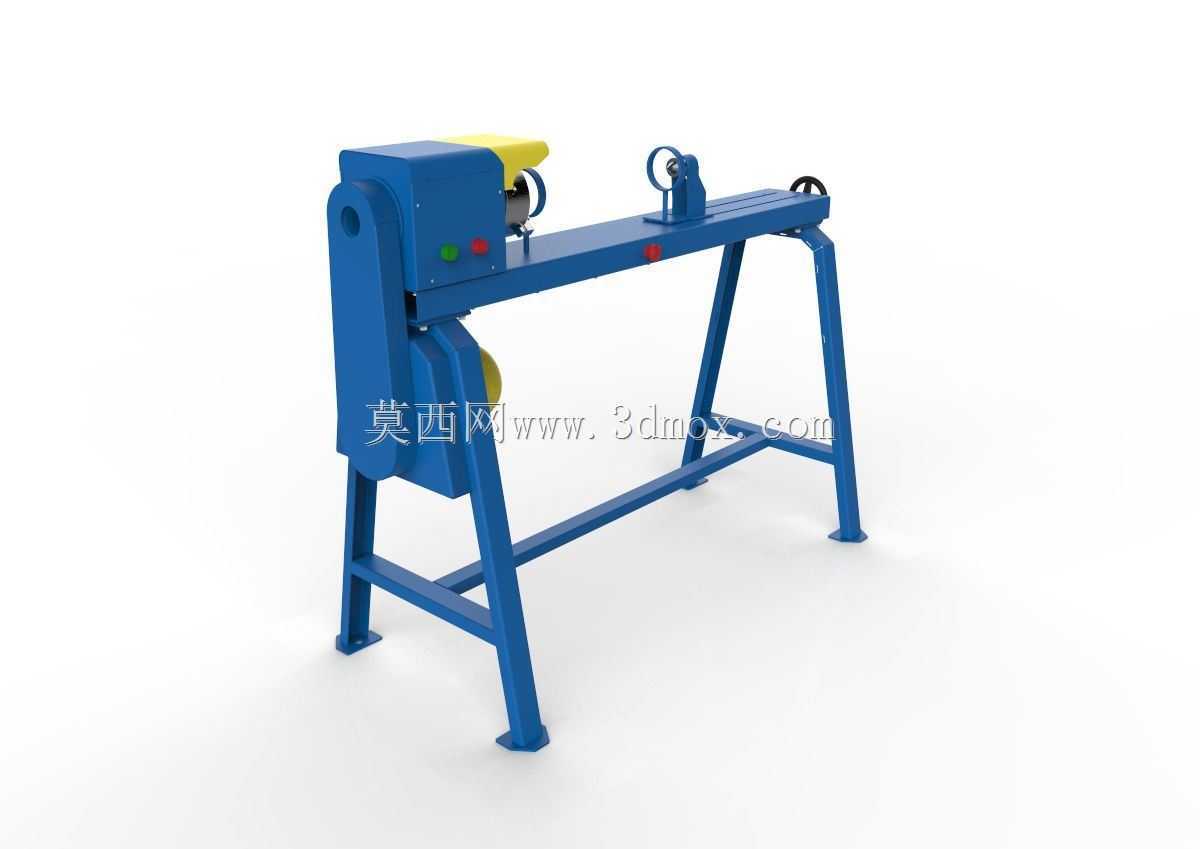

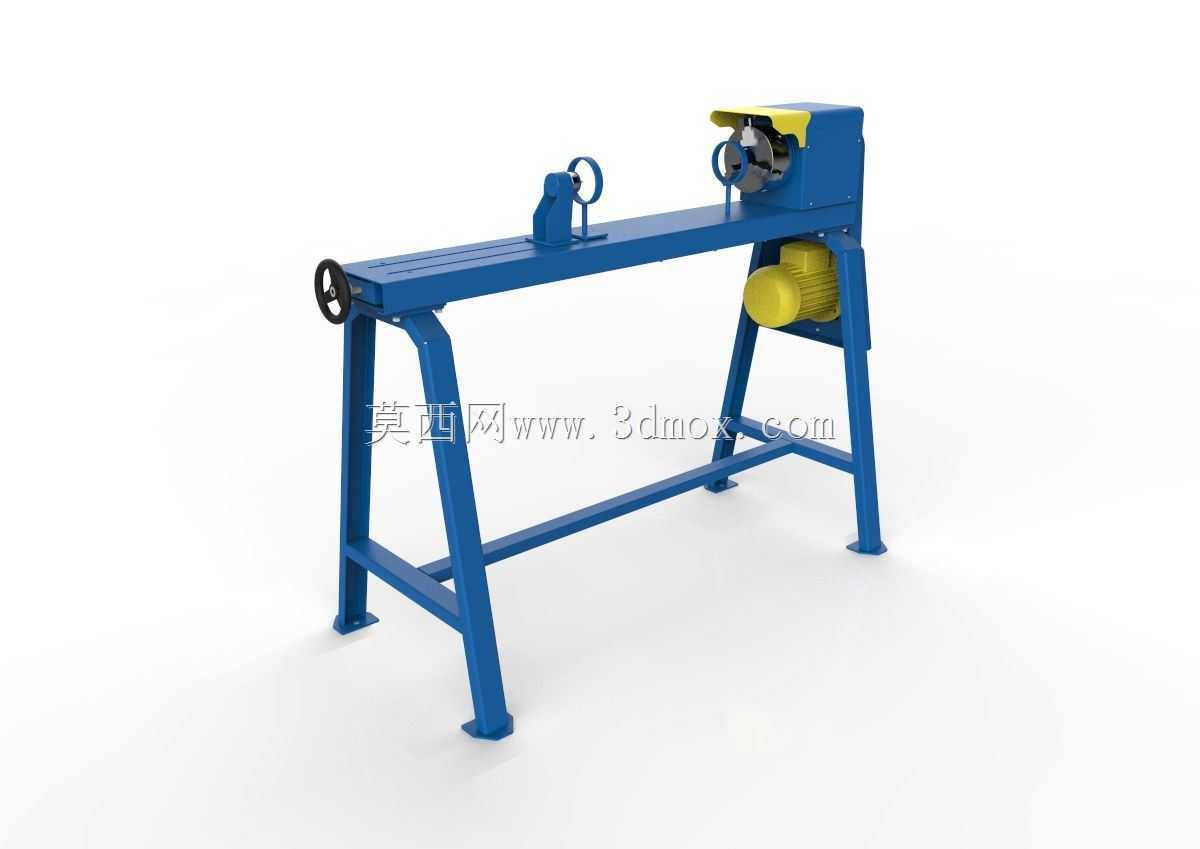

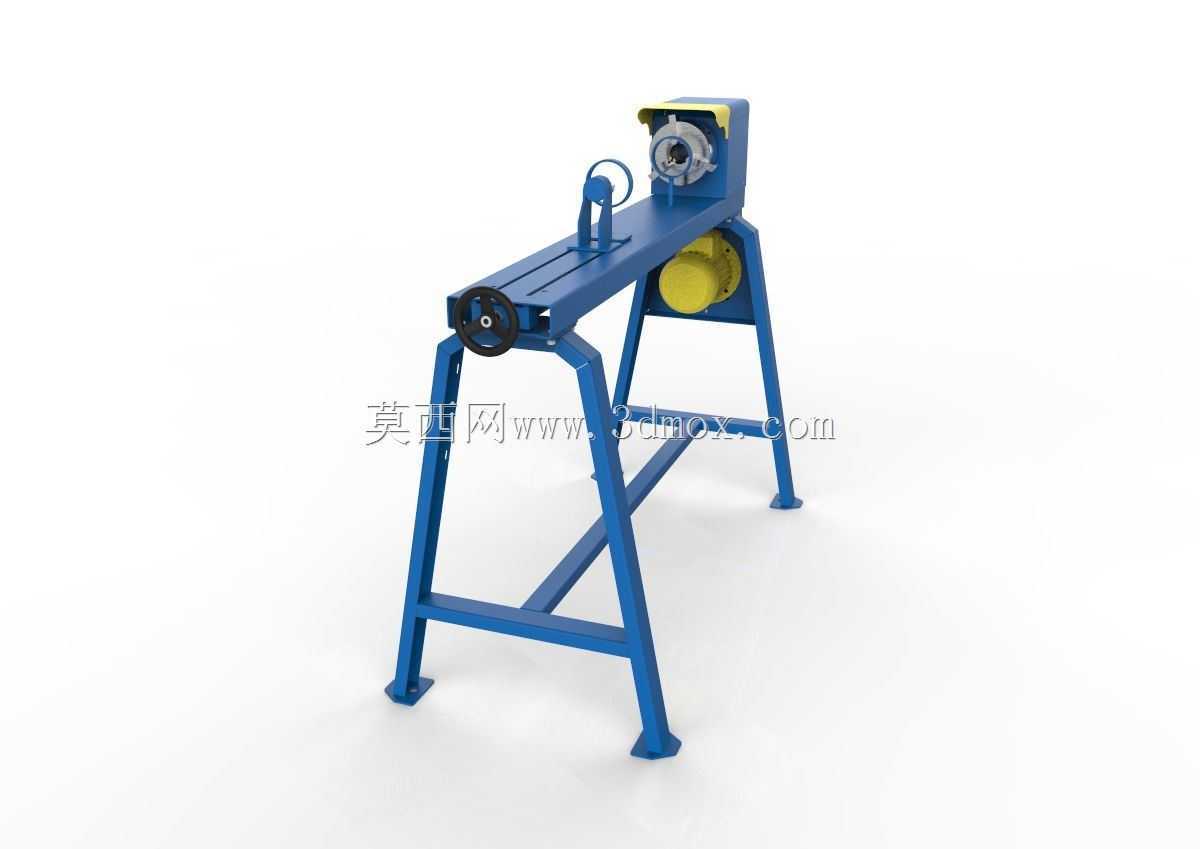

这款卧式单头抛光设备主要面向五金加工、小型金属件制造车间的表面光整工序，适配圆钢、小型轴类零件、管件外圆的抛光、去毛刺与除锈作业，可替代人工手持角磨机的粗放打磨模式，降低车间粉尘环境下的人工操作强度。设备整体采用落地式长床身结构，床身由型钢焊接成型后做时效处理，避免长期承重运行出现形变，四条支腿底部预留地脚螺栓安装孔，可直接固定在水泥地坪上，安装时需保证床身水平度偏差不超过0.2mm/m，防止抛光过程中工件出现跳动影响表面粗糙度。驱动端布置在床身尾部，电机通过皮带轮传动将动力输送至主轴抛光头，传动区域设置半封闭防护罩，避免抛光碎屑飞溅进入传动副造成磨损，同时预留皮带张紧调节空间，日常维护时无需拆解主体结构即可完成皮带更换。床身中部设置可调节的工件托架，托架带手轮调节机构，可根据待加工工件的直径、长度调整支撑高度与轴向位置，适配不同规格工件的加工需求，托架的支撑轮采用耐磨尼龙材质，既可以承托长轴类工件避免加工时弯曲变形，又不会刮伤工件已加工表面。抛光头位置设置可开合的防护挡板，挡板内侧预留吸尘接口，可对接车间中央除尘系统，将抛光产生的金属粉尘直接抽走，改善作业区域的空气质量。设备操作端设置在床身左侧，手轮位置符合人工站立操作的人机工程高度，操作人员站在设备左侧即可完成工件装夹、进给、抛光头启停的全流程操作，无需频繁移位。从结构设计逻辑来看，这款设备优先考虑了小批量多规格工件的加工适配性，没有采用复杂的数控进给结构，整体结构简单可靠，对车间维护人员的技术要求较低，普通机修人员即可完成日常故障排查与易损件更换。设备的整体安装边界长度约1.8米，宽度约0.5米，高度约1.1米，占用车间空间较小，可直接布置在冲压、焊接工序之后的表面处理工位，无需单独预留大面积作业区域。主轴的转速匹配常规抛光轮的线速度要求，可适配布轮、砂轮、尼龙轮等不同类型的抛光磨具，更换磨具时只需松开主轴锁紧螺母即可完成拆装，切换加工工艺的耗时较短，适合小型加工车间柔性生产的需求。床身的横梁采用矩形型钢焊接，截面抗弯模量经过核算，可承托最大长度1.2米、重量50kg以内的轴类工件，加工时不会出现明显的挠度变形，保证抛光后的工件圆柱度符合常规五金件的精度要求。
