直径10至50mm管杆外圆自动抛光设备

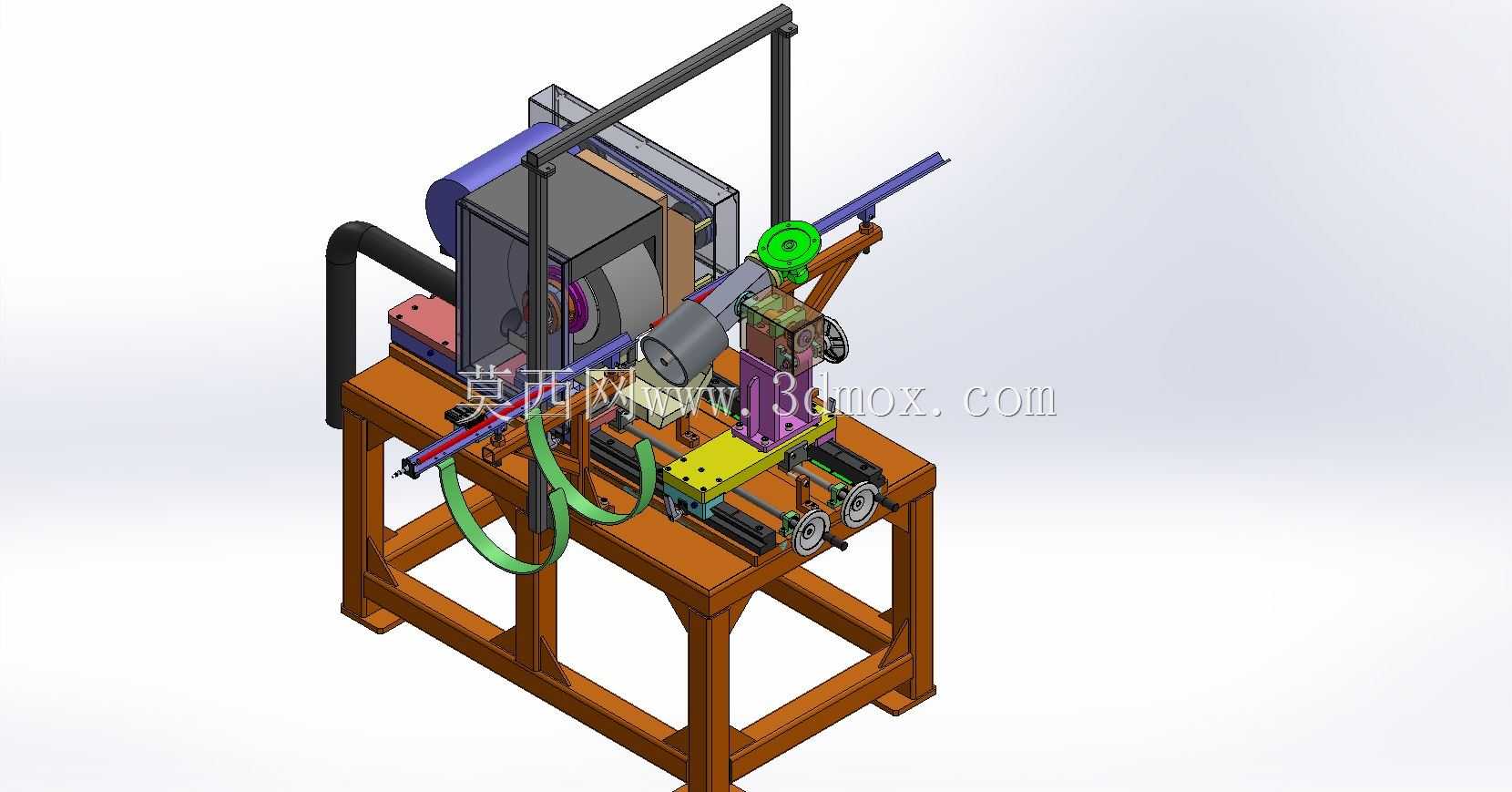

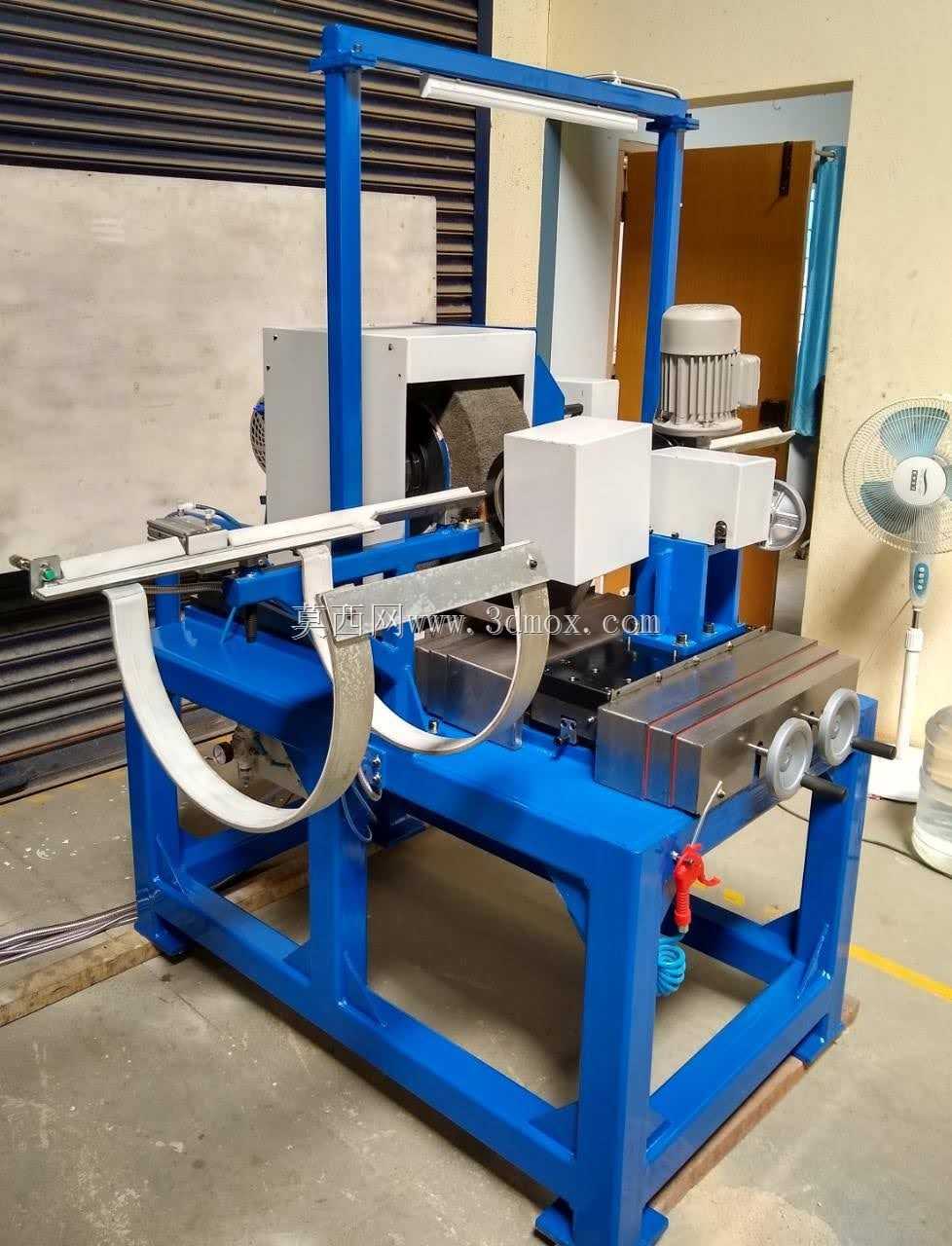

　　在五金加工、汽配零部件、建筑管材、液压杆件生产的产线环节中，管类、杆类工件的外圆表面除锈、氧化皮去除、粗糙度精整是必不可少的工序，传统手工角磨机打磨、单轮固定抛光的方式不仅加工效率低，不同操作工人的进给力度差异还会导致工件表面抛光纹路不均、局部过磨或漏抛，对于长径比偏大的细杆、薄壁管工件，手工装夹打磨还容易造成工件弯曲变形，无法满足批量生产的一致性要求。这款针对直径10至50mm区间管、杆工件设计的抛光设备，正是为解决中小规格圆截面长工件的连续抛光需求开发，可直接接入管件加工的连续产线，也可作为独立工位完成单批次工件的表面处理作业。从结构布局来看，设备采用型钢焊接一体式机架作为承载基础，机架底部预留了地脚螺栓安装孔位，

　　可直接固定在硬化车间地面上，整体安装占地长度约1.8米、宽度约0.9米、高度约1.6米，无需额外搭建混凝土基础，普通机加工车间的常规地坪即可满足安装承重要求，机架上部的加工区域做了半封闭防护设计，侧面预留了排尘接口，可直接对接车间中央除尘系统，也可配套独立工业集尘器，避免抛光过程中产生的金属磨屑、砂带磨料粉尘扩散到车间作业环境中。设备的工件输送采用双组可调式滚轮托架结构，托架的间距、滚轮的压紧高度均可根据待加工工件的直径快速调整，适配范围内的圆管、圆杆工件无需更换专用夹具，仅需调整两侧导向轮的限位位置即可完成装夹定位，工件沿轴向进给的过程中，抛光磨头始终保持恒定的压紧力贴合工件外圆表面，

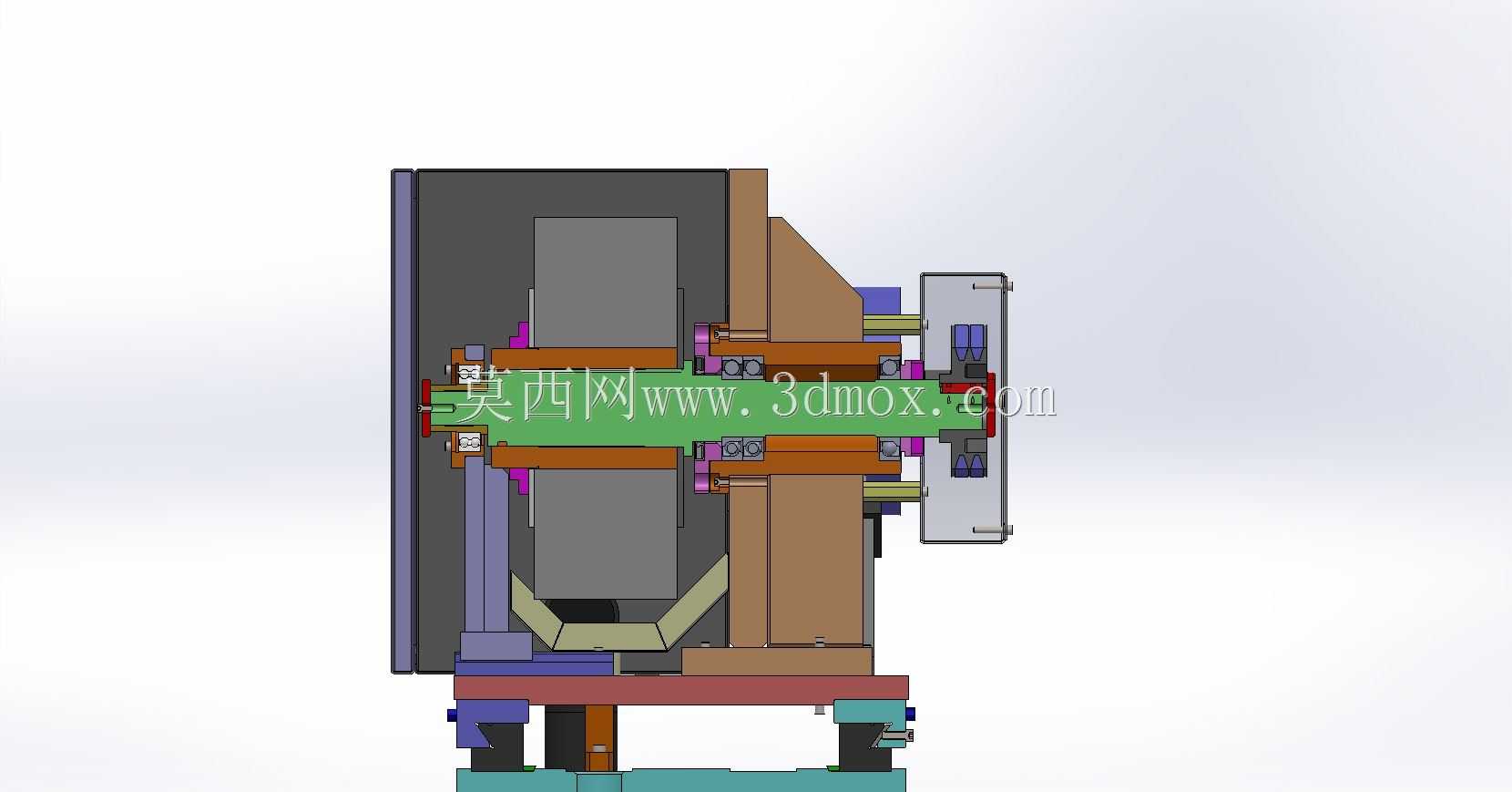

　　不会因为工件自身的轻微直线度误差出现抛光接触压力波动。抛光执行单元采用砂带接触轮式结构，磨头的进给角度可根据抛光工艺要求做小范围偏转，既可以完成沿工件轴向的直纹路抛光，也可调整角度加工交叉网纹的抛光表面，磨头的驱动电机安装在机架后侧的可调安装座上，皮带张紧度可通过安装座的腰型孔快速调节，日常更换砂带、维护接触轮时无需拆解主体机架结构，设备侧面预留了足够的操作空间，单人即可在10分钟内完成磨料耗材的更换作业。在设备的进料端设置了可调式导向套结构，可根据工件直径选配对应内径的导向套，避免长管进料时出现偏摆磕碰磨头的问题，出料端同样设置了承托托架，避免加工完成的长工件出料时因悬臂长度过大产生弯曲变形。

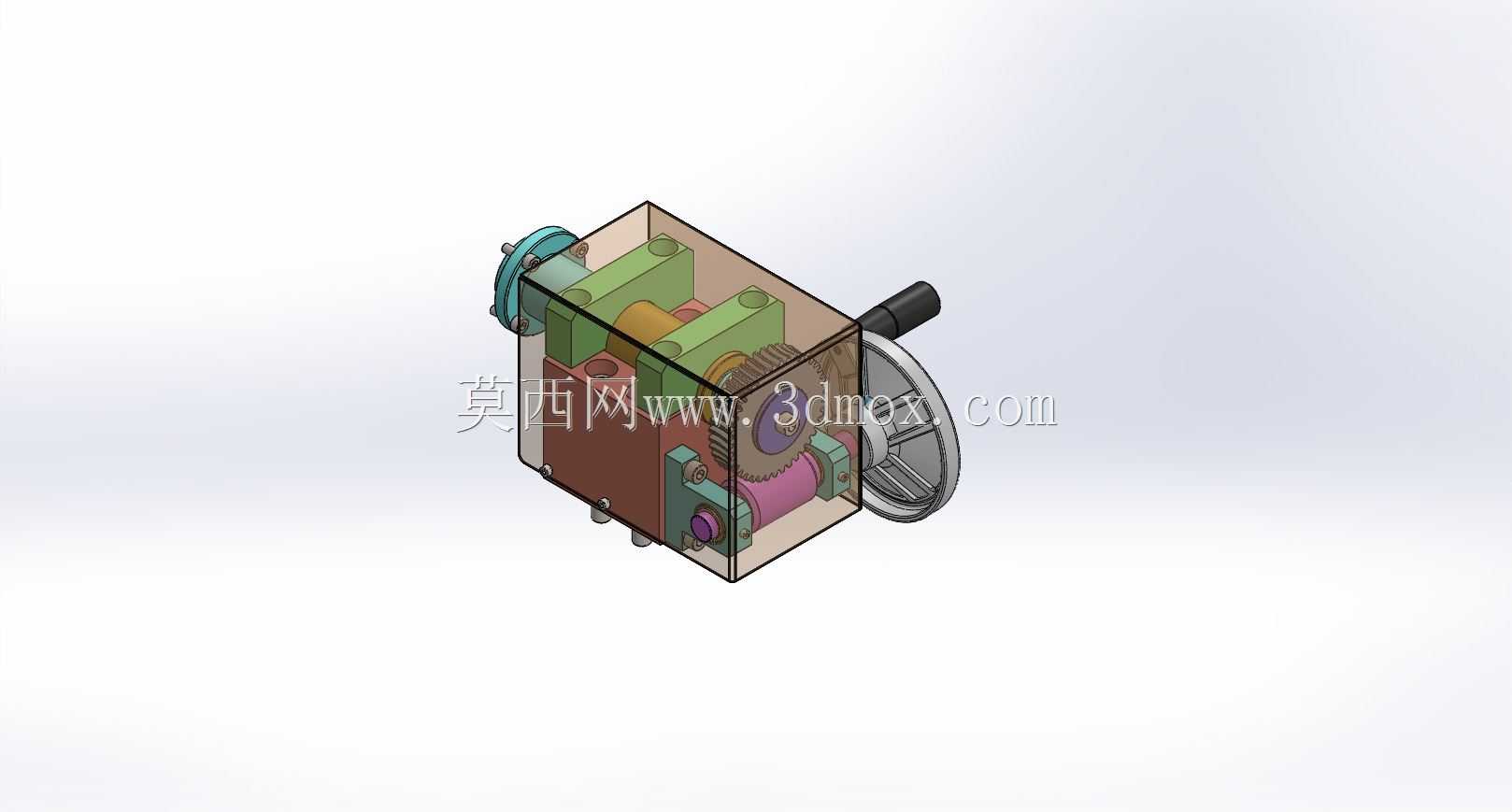

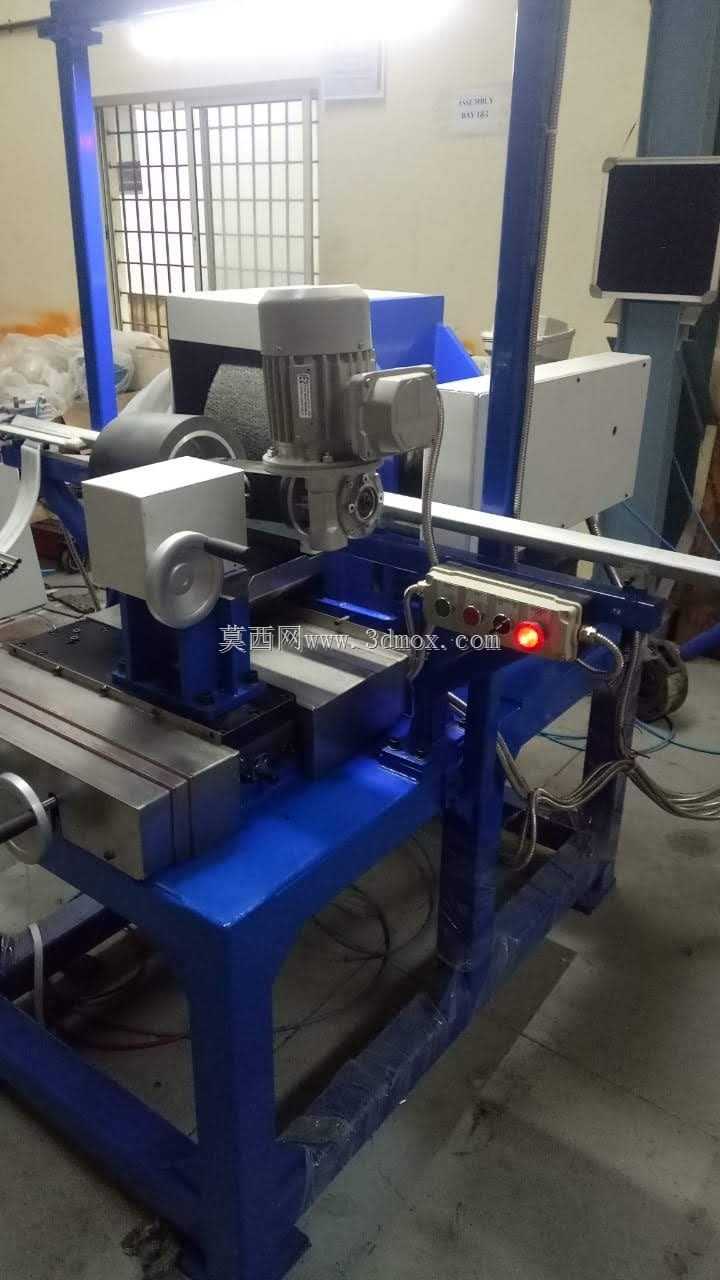

　　设备的传动部分全部集中布置在机架下部的空腔内，带传动结构外侧加装了全封闭防护罩，既可以避免磨屑落入传动部件造成磨损，也能防止作业人员误触运动部件产生安全风险。从设计逻辑上，这款设备没有追求过宽的加工直径范围，而是聚焦10到50mm这个管杆加工最常见的规格区间做结构优化，相比大跨度通用抛光设备，该规格区间内的工件装夹定位精度更高，抛光过程中的工件抖动量更小，最终加工出的工件表面粗糙度一致性更好，针对薄壁不锈钢管、细长液压活塞杆、建筑脚手架钢管、汽配拉杆类工件的外圆抛光作业都能适配，既可以完成黑皮工件的粗抛除锈，也可更换细粒度砂带完成电镀前的精抛预处理。设备的操作控制按钮集中布置在机架侧方的操作盒上，仅保留启动、停止、急停、磨头转速调节、进给速度调节几个核心功能按钮，一线操作工人无需经过长时间的专业培训即可快速上手，调整加工参数时可直接根据工件的材质、表面初始状态匹配对应的进给速度与磨头转速，不需要复杂的参数编程。考虑到长时间连续作业的散热需求，磨头电机、输送驱动电机都选用了连续工作制的工业级电机，机架上对应电机安装位置都预留了散热通风间隙，不会因为长时间满负荷作业出现电机过热停机的问题。抛光作业过程中产生的废屑会沿着防护挡板的斜面落入机架下部的集屑槽，日常清理时仅需抽出集屑槽即可完成废屑清理，不需要拆解设备的防护结构，大幅降低了日常维护的工作量。
