手动1000mm幅面薄板折弯成型设备

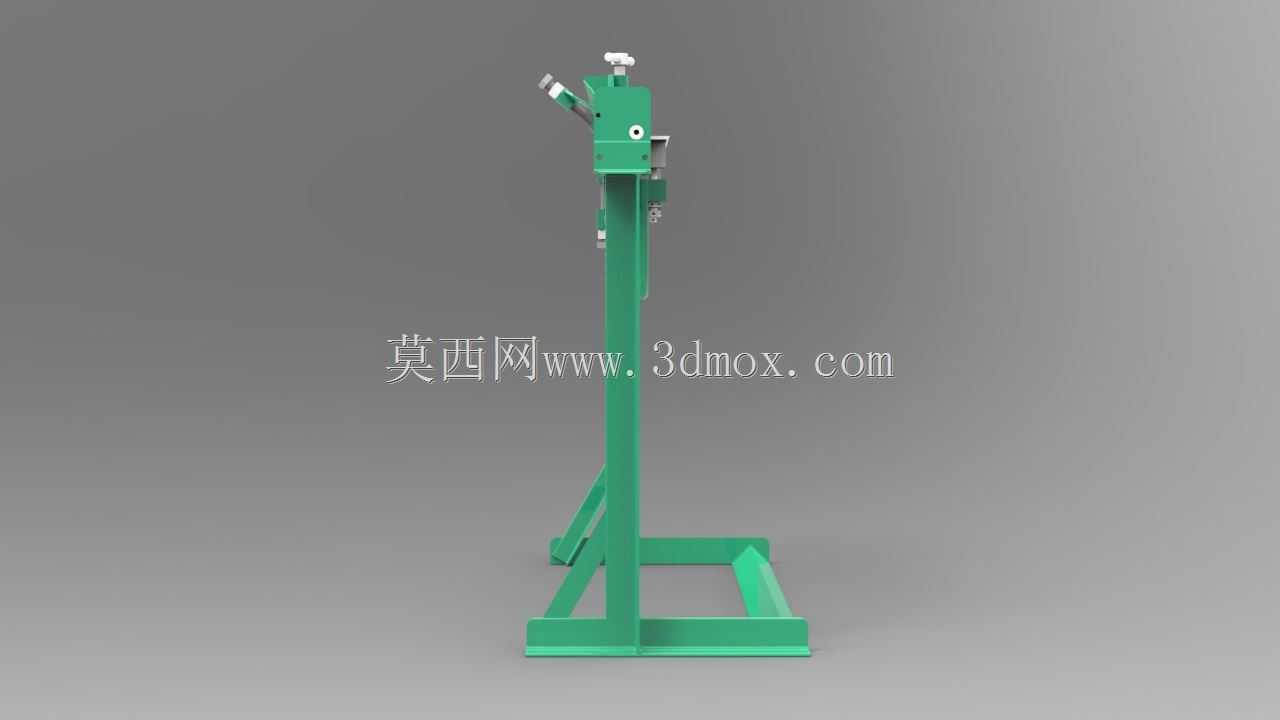

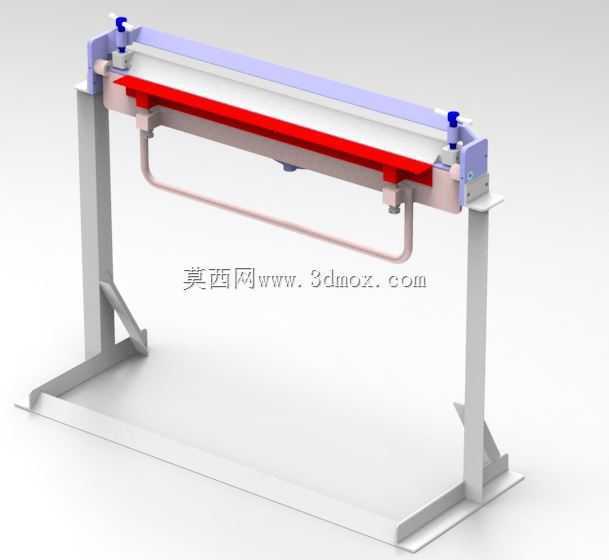

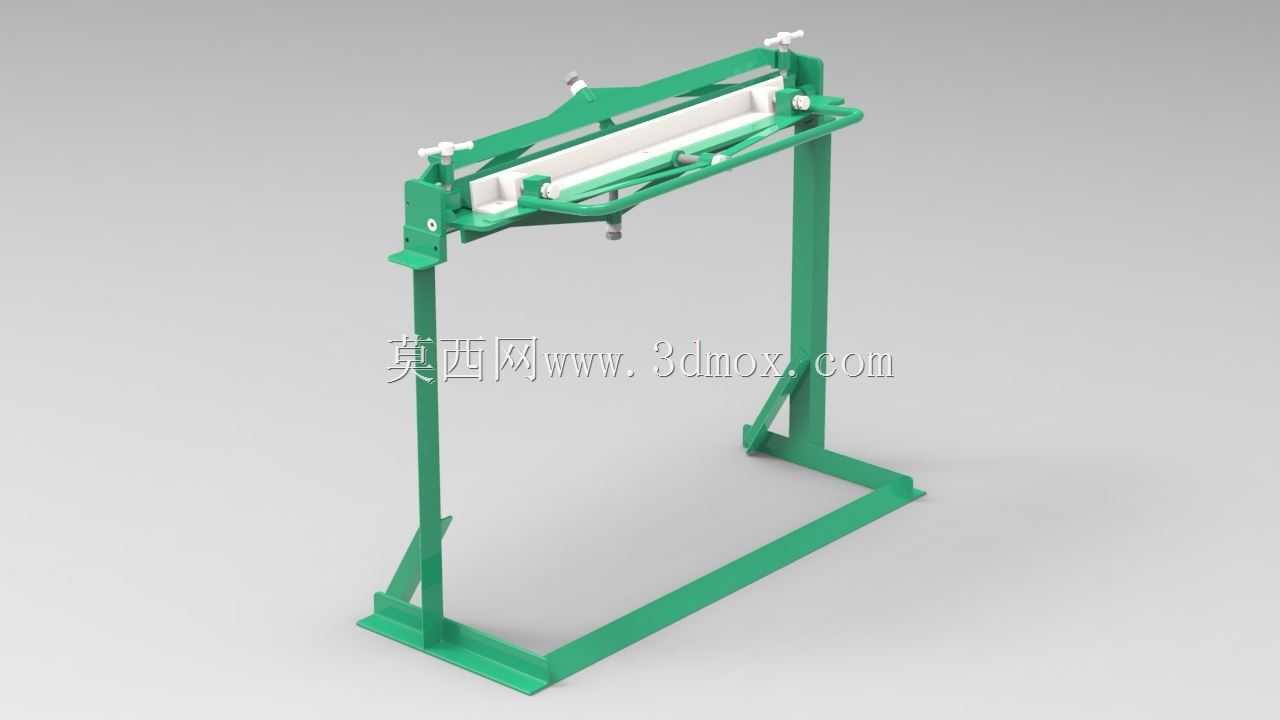

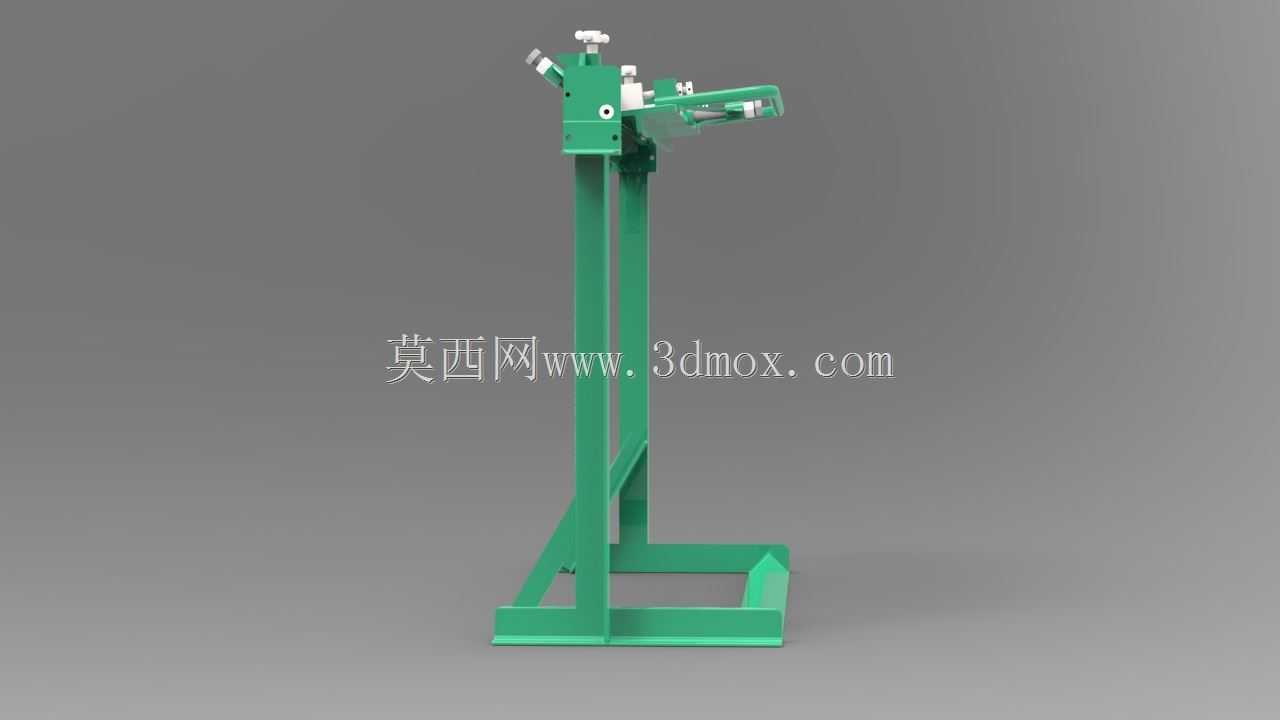

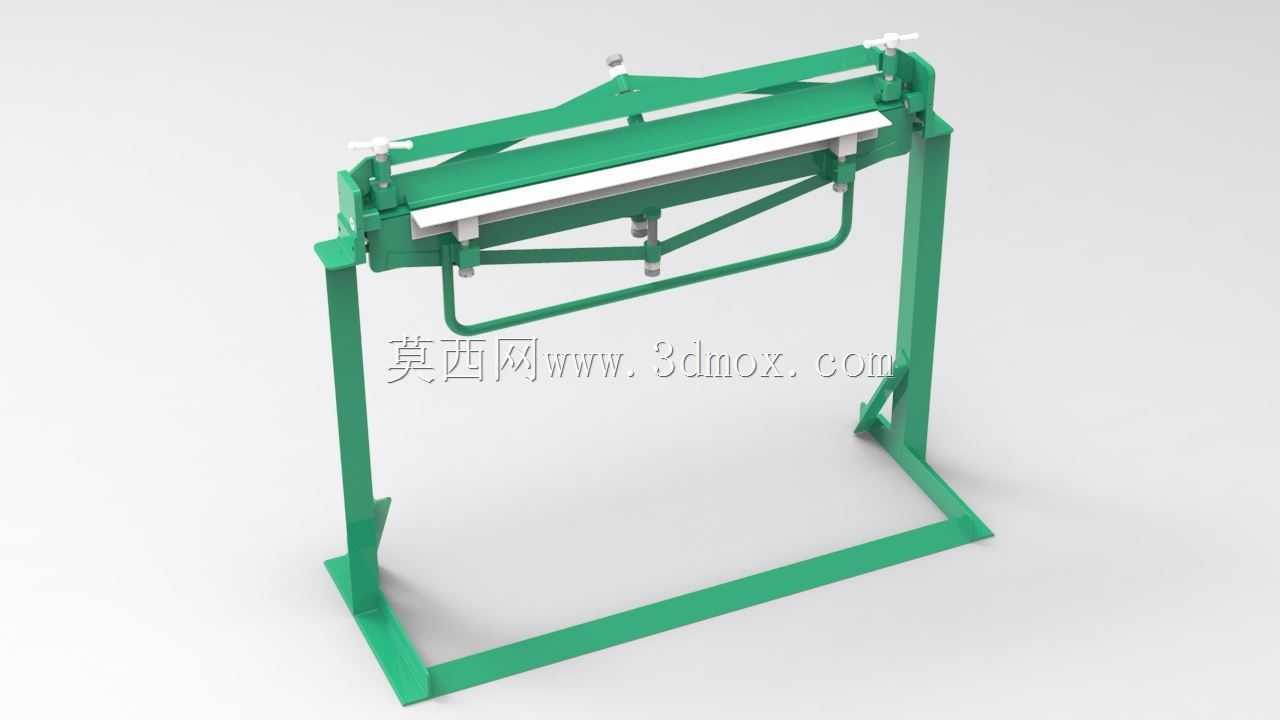

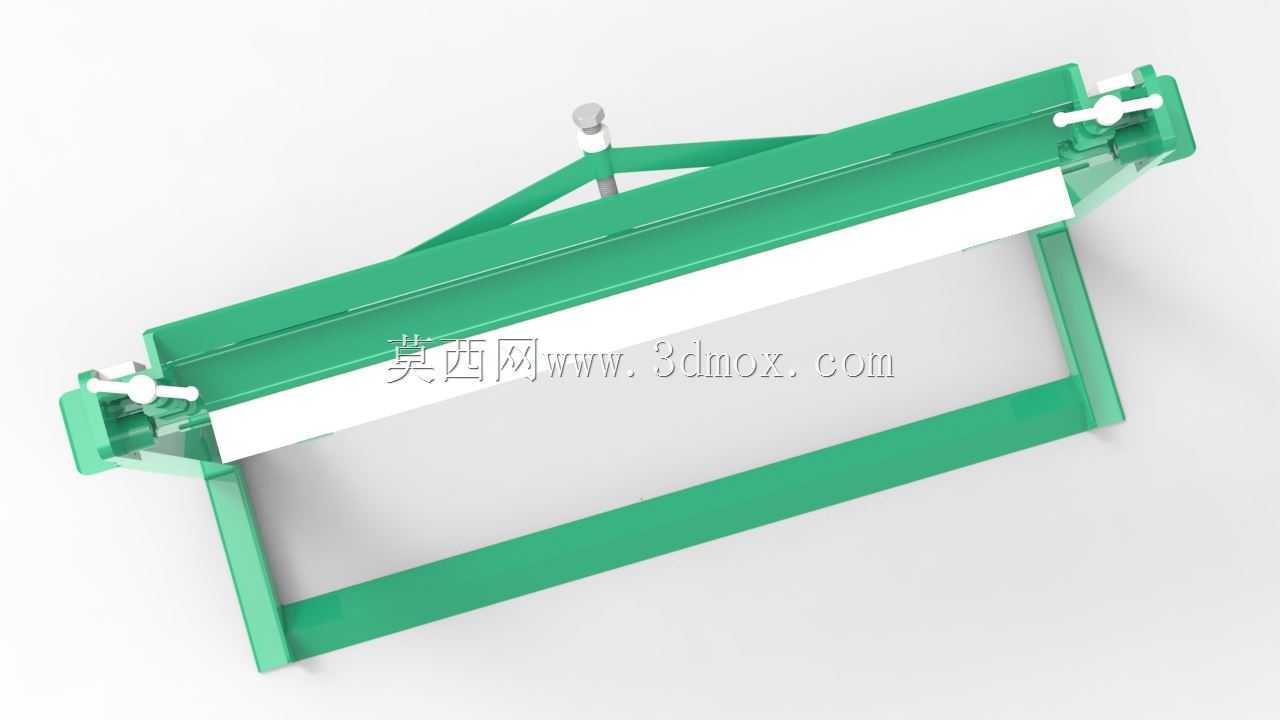

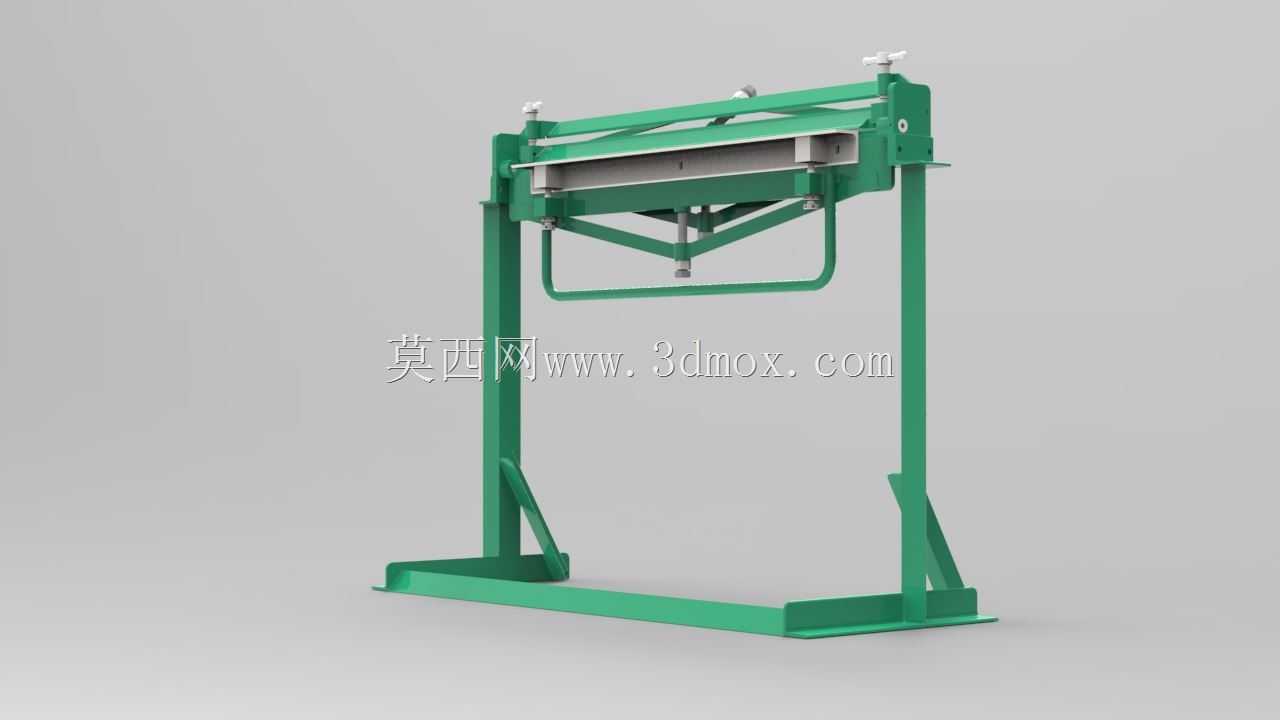

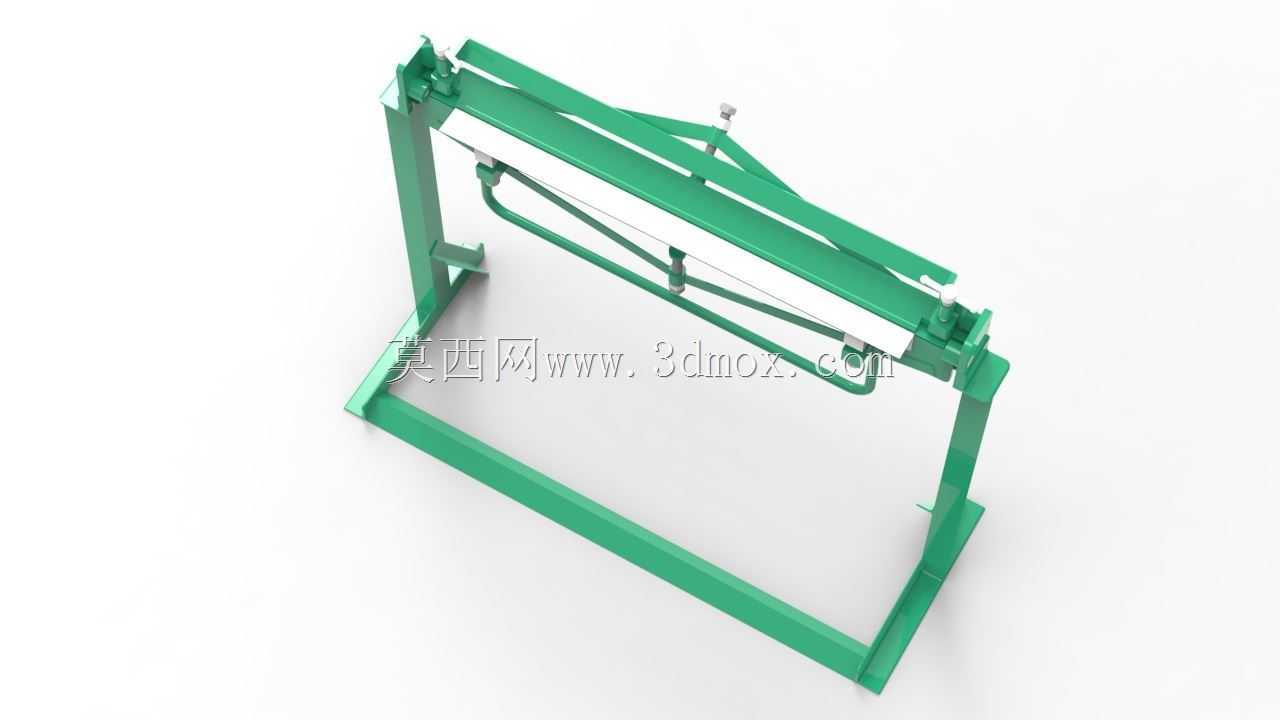

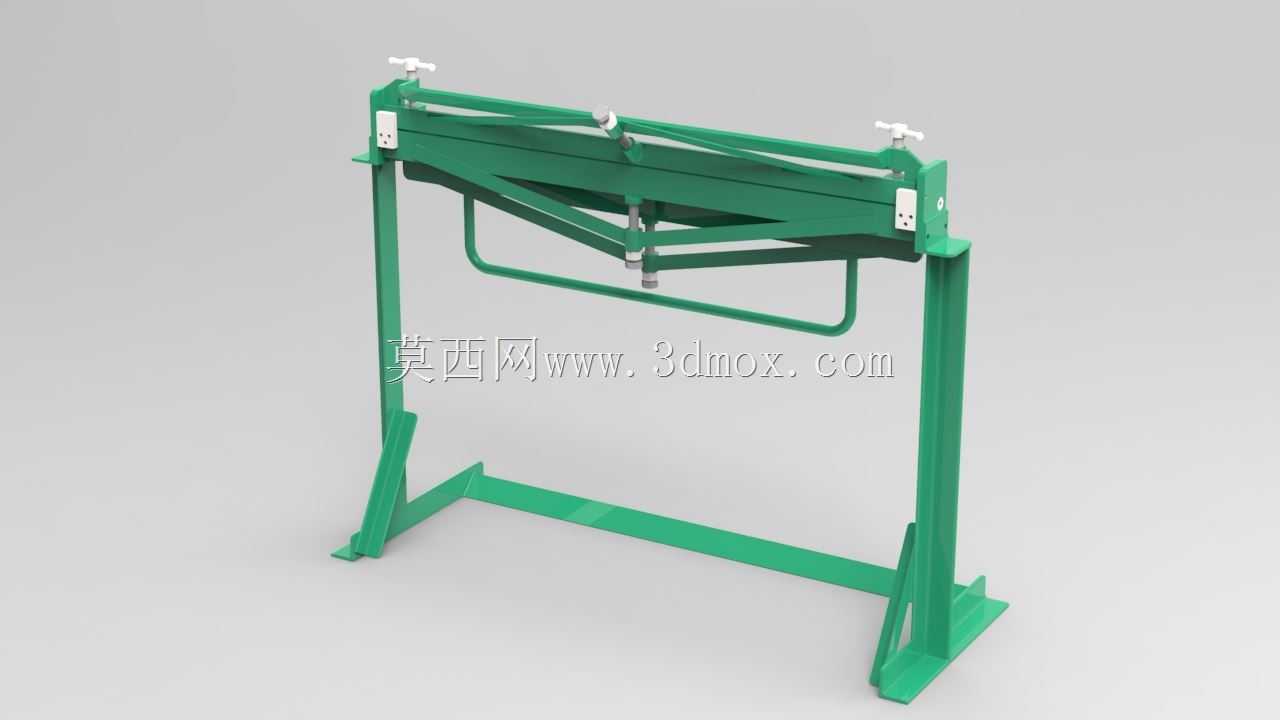

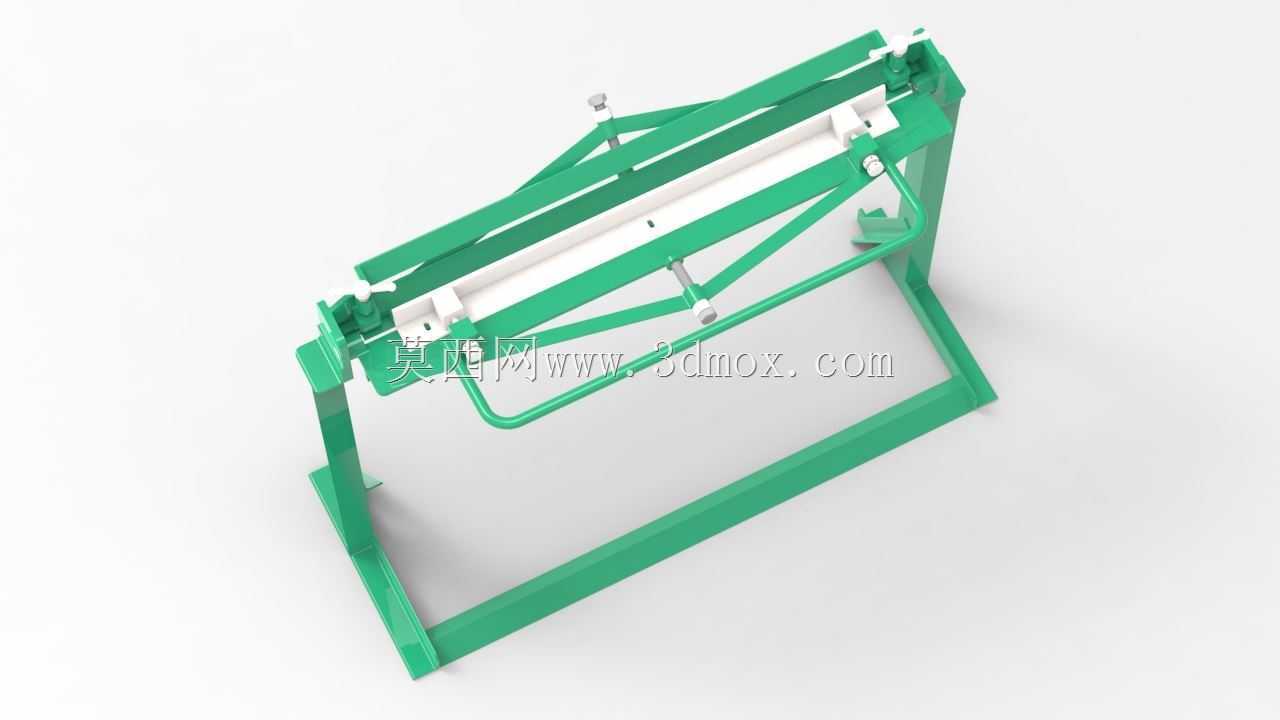

这款手动折弯设备主要面向小型钣金加工场景、五金维修作坊、工地现场薄板加工作业，以及职业院校钣金实训教学使用，无需外接动力源，依靠人力操作即可完成薄钢板的折弯成型作业，适配1mm厚度以内的普通冷轧钢板、镀锌钢板等常见钣金材料，有效折弯幅面宽度为1000mm，可覆盖常规小型箱体、风管配件、五金支架类工件的折弯加工需求。从结构设计来看，设备采用落地式框架结构，整体为立式落地安装形式，底部为整根方管焊接的平直底座，无需额外打膨胀螺栓固定，放置在平整的水泥地面即可稳定作业，两侧立柱采用厚壁矩形钢管焊接成型，立柱与底座之间增设斜向加强筋，抵消折弯作业时产生的侧向倾覆力矩，避免长期作业出现框架变形。上模压梁采用整体式刚性结构，两端通过铰接轴与两侧立柱连接，配合顶部的手动锁紧压料结构，折弯作业前先通过顶部的手拧压杆将待加工钢板压紧在上下模之间，防止折弯过程中板材出现滑移导致折弯角度偏差。折弯翻板通过下部的铰接结构与机架连接，操作人员扳动前方的横向操作手柄即可带动翻板翻转，带动板材沿折弯棱边完成角度弯折，折弯角度可通过翻板的翻转行程自由控制，可完成0到135度范围内的任意角度折弯作业，无需更换模具即可适配不同角度的折弯需求。设备的安装边界尺寸紧凑，整体占地宽度约1100mm，前后纵深约600mm，整机高度约1300mm，对作业场地的空间要求极低，即使是面积狭小的维修工位也可放置使用。相较于大型数控折弯设备，这款手动设备无需电力、气源配套，采购与使用成本极低，操作门槛低，无需专业编程培训，普通工人经过简单讲解即可上手操作，尤其适合小批量、多品种的薄板折弯加工场景，比如通风管道现场施工时的边角折弯、小型五金件的单件打样、配电箱外壳的小批量制作等场景，都能发挥灵活便捷的作业优势。结构设计上充分考虑了手动作业的受力特性，操作手柄的力臂长度经过优化，折弯1mm厚钢板时单人即可轻松施力完成作业，不会出现操作费力的情况，所有铰接转动部位都预留了润滑注油孔，日常维护仅需定期加注润滑脂即可保证转动顺畅，设备整体为焊接钢结构，关键受力部位做了去应力处理，长期使用也不会出现结构变形导致的折弯精度下降问题。
