罗茨鼓风机内部结构三维设计模型

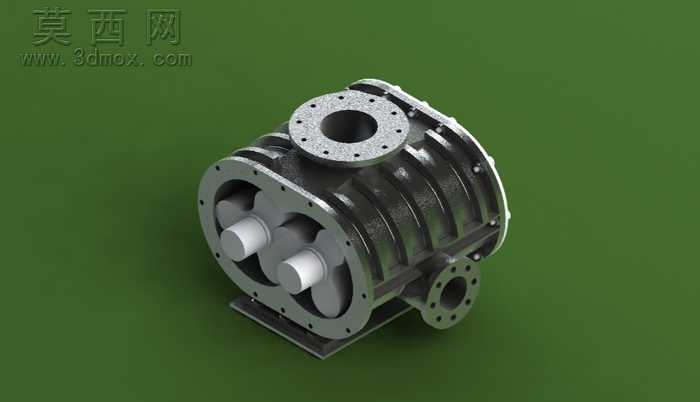

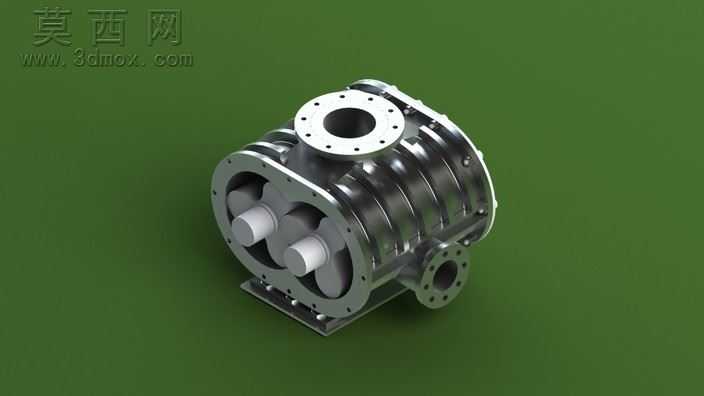

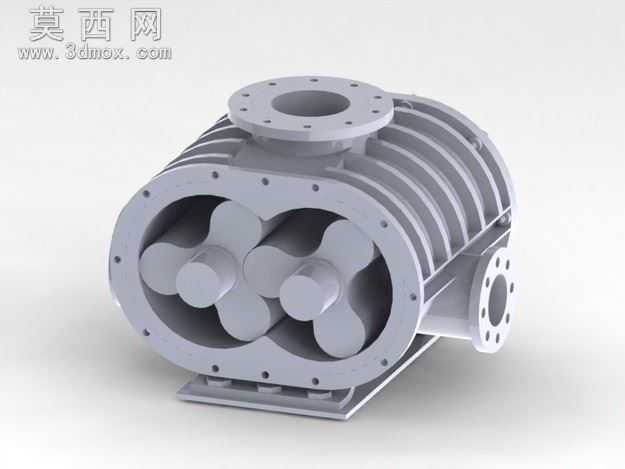

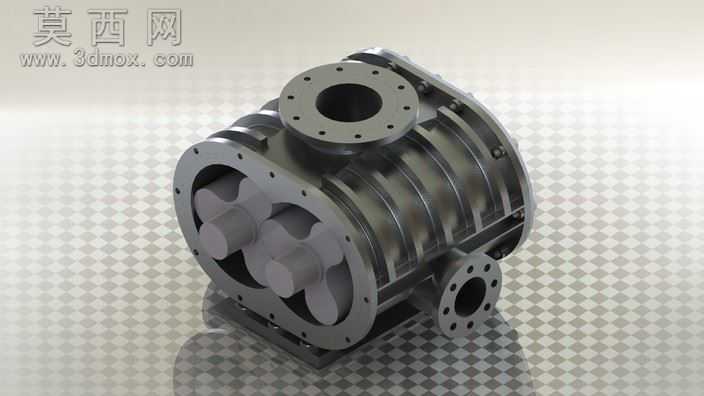

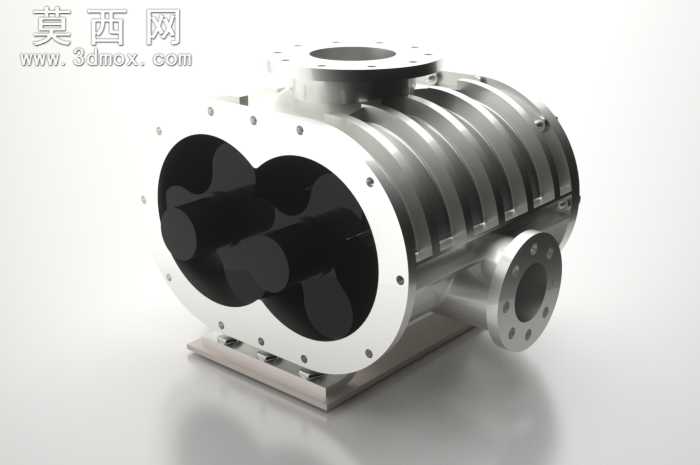

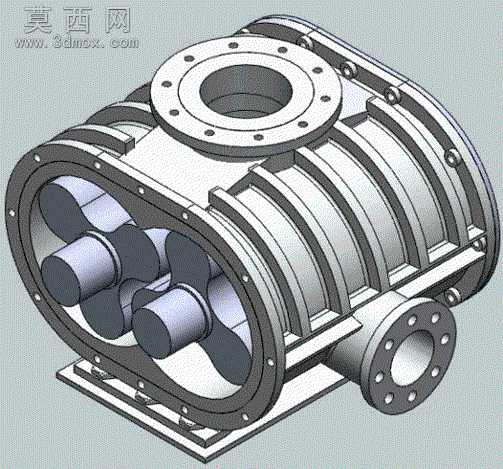

本模型为罗茨鼓风机的完整三维结构设计，采用专业三维建模软件完成全参数化构建，完整还原了罗茨风机的核心工作结构与外部装配细节。建模过程中严格遵循机械设计规范，对机壳、转子组件、端盖、法兰接口、安装底座等所有零部件进行1:1比例建模，各部件间的装配约束完全匹配实际生产中的公差配合要求，可直接用于结构验证、装配模拟与教学演示。模型渲染阶段采用金属哑光材质模拟铸铁机壳的质感，对转子叶轮部分做了剖视展示处理，清晰呈现出两个三叶型叶轮的啮合状态，机壳表面的螺栓连接细节、法兰盘的密封槽结构、进出风口的通径尺寸都做了精细化还原，既保证了外观渲染的真实感，也完整保留了结构设计的工程细节。从结构设计来看，本模型完整呈现了罗茨鼓风机作为容积式回转风机的核心原理：两个叶轮在机壳内保持固定啮合间隙，通过同步齿轮带动做反向等速旋转，完成气体的吸入、压缩与排出过程，机壳的双层加强筋结构提升了壳体承压能力，底部一体式安装底座预留了标准安装孔位，进出风口均采用法兰连接结构适配通用管路安装标准。设计过程中重点考量了叶轮型线的准确性，保证叶轮啮合时间隙均匀无干涉，同时对端盖的轴承安装位、密封槽位置都做了精准建模，完整复现了罗茨风机的装配逻辑，可用于机械原理教学、产品结构改进参考、虚拟装配实训等场景，模型结构严谨无几何错误，各零部件可单独拆分编辑，能够满足不同场景下的使用需求。
