PVL摩托车点火线圈精细三维建模作品

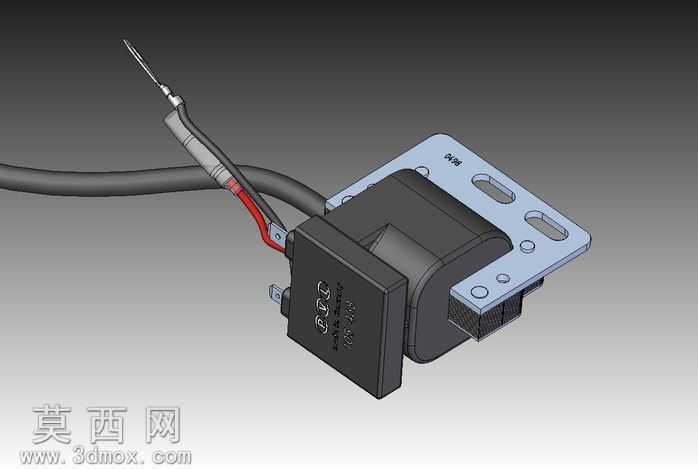

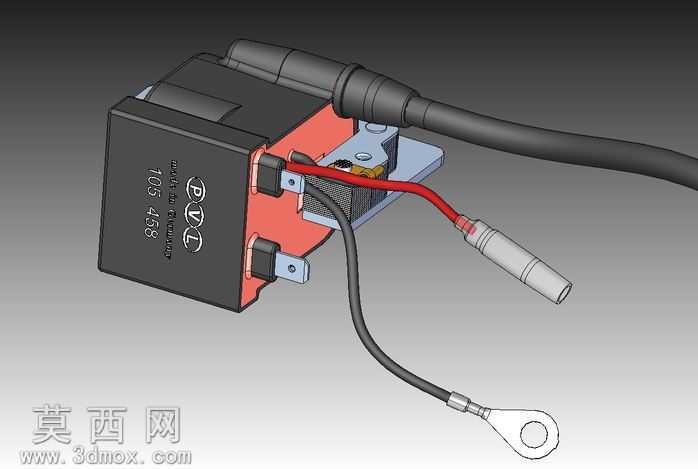

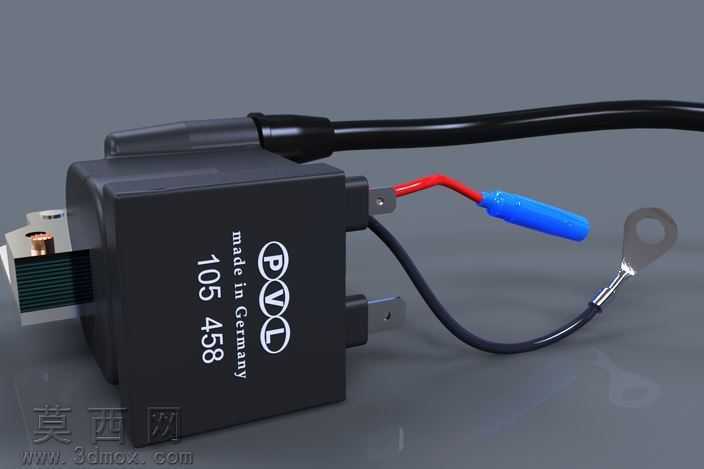

本作品为PVL系列点火线圈的高精度三维建模成果，建模过程依托主流三维设计软件完成，全程遵循工业零部件正向建模逻辑，从实物测绘的尺寸基准出发，逐步搭建各部分结构特征。建模初期先对点火线圈的整体轮廓进行拆分，将主体分为线圈封装壳体、内部铁芯绕组模块、固定安装支架、外接引线接头四个核心部分，每一部分都严格对照实物的比例与装配关系进行特征绘制，壳体部分的表面刻字标识通过包覆特征实现，精准还原了产品表面的品牌、型号标注细节，保证外观还原度。材质渲染阶段针对不同部件匹配对应的物理材质属性：黑色封装壳体采用哑光阻燃工程塑料材质，调整粗糙度参数模拟真实塑料外壳的磨砂质感；内部露出的绕组部分采用红铜色金属材质，添加细微的纹理凹凸还原漆包线缠绕的层叠质感；金属安装支架采用镀锌钢板材质，调整金属度与反射参数呈现冷轧镀锌件的半哑光金属光泽；外接的高压引线分别匹配橡胶绝缘外皮、金属接线端子的材质属性，黑色橡胶线添加轻微的表面粗糙纹理模拟线缆外皮的使用质感，红色高压引线区分耐温橡胶的色彩饱和度，环形接地端子、圆柱高压接头都单独做了金属倒角的高光处理，让渲染效果更贴近实物视觉表现。结构设计上完整还原了点火线圈的装配逻辑，安装支架的固定孔位、接线端子的插接位置、壳体与内部模块的卡扣配合结构都做了精准的特征还原，没有出现结构干涉问题，各部件的装配间隙都参照实物装配公差设置，既保证模型的视觉完整性，也可用于后续的装配模拟、结构验证场景。设计过程中优先保证模型的工程实用性，所有特征都采用参数化建模方式搭建，关键尺寸设置可编辑参数，方便后续根据不同型号的点火线圈进行尺寸调整与改型，模型的布线规整，没有冗余的碎面与重叠特征，可直接导出用于工程出图、3D打印样件、产品展示动画等不同场景，整体建模精度满足工业级应用要求，完整呈现了这款点火线圈的外观特征与内部结构布局。
