rotax125cc发动机配套旋转簧片阀结构

　　在小排量二冲程动力设备的进气系统设计中，簧片阀是决定动力输出平顺性、进气响应速度的核心部件，这款适配rotax125cc发动机的旋转簧片阀，主要面向小型竞速摩托、轻型动力滑翔伞、小型卡丁赛车这类搭载125cc级别二冲程动力的设备使用，安装在发动机进气道与化油器之间的连接位置，核心作用是根据曲轴箱内的压力差自动控制进气通路的开闭，避免活塞下行时曲轴箱内的混合气倒灌回进气歧管，有效提升进气充量效率，优化低转速区间的扭矩输出表现，同时降低高转速工况下的进气阻力。

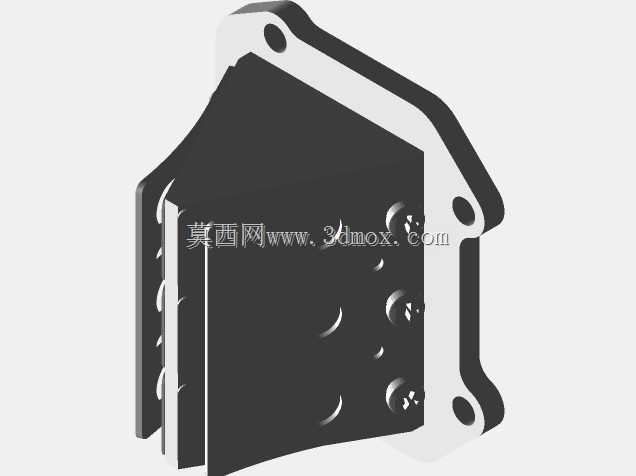

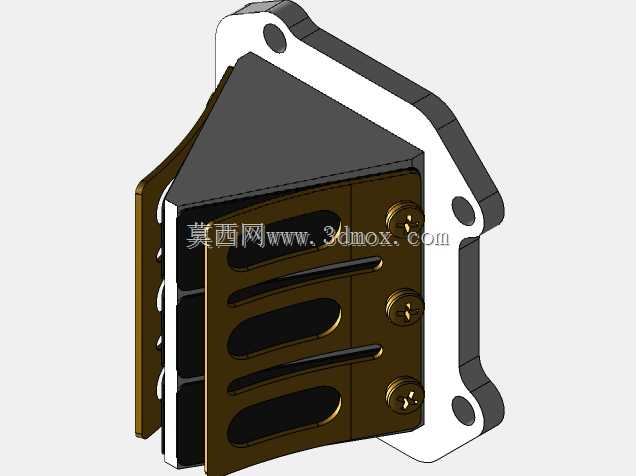

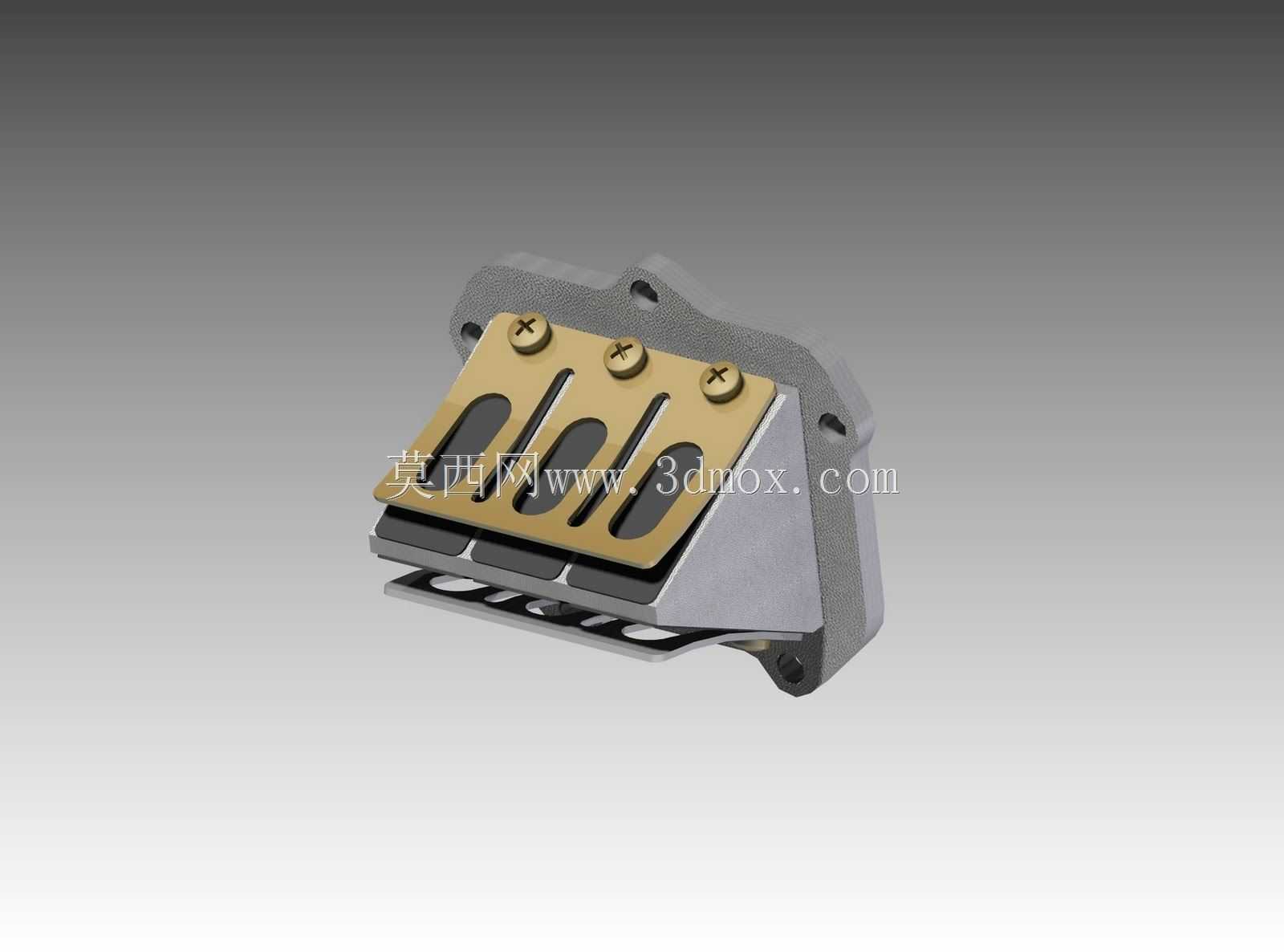

　　从实际结构设计来看，这款簧片阀采用分体式组装结构，主体基座采用压铸铝合金成型，安装法兰面预留三个对应发动机进气道的固定螺栓孔，安装边界完全匹配rotax125cc发动机原厂进气接口的尺寸公差，法兰面设计有0.8mm深度的密封胶圈槽，安装时配合耐油橡胶密封圈可以实现进气通路的完全密封，避免漏气导致的空燃比失准问题。阀片限位板采用黄铜材质加工，表面做了钝化防锈处理，三个固定螺丝采用十字槽盘头不锈钢螺丝，将限位板、簧片组、基座三层结构锁紧固定，黄铜材质的限位板相比传统钢制限位板拥有更好的抗冲击韧性，能够在簧片高频开合的过程中吸收阀片回弹的冲击力，降低簧片断裂的风险，同时减少阀片拍打产生的金属异响。

　　簧片组采用四片独立的变厚度簧片设计，每片簧片采用进口弹簧钢冲压成型，根部厚度0.3mm，端部厚度渐变至0.15mm，这种变厚度设计可以让簧片在开合过程中实现更平顺的弯曲变形，避免应力集中在簧片根部导致的疲劳断裂，同时四片独立阀片的设计相比传统整体式单片簧片，能够根据不同转速下的进气流量需求实现不同开度的自适应调整，低转速时仅外侧两片簧片小幅开启，保证进气气流流速，提升低扭响应，高转速时四片簧片完全开启，最大化进气通流面积，满足高功率输出时的进气量需求。阀片的最大开启角度被限位板限制在7.5度，这个角度是经过多轮台架试验验证的最优值，既能够保证足够的通流面积，又能避免簧片开启角度过大导致的塑性变形，延长簧片的使用寿命。

　　在外形尺寸上，这款簧片阀整体安装后的总高度为42mm，法兰面横向安装孔距为68mm，纵向定位凸台的宽度为32mm，完全适配rotax125cc发动机的进气道安装空间，不会与周边的缸体散热片、化油器安装座产生干涉。基座的进气侧设计有3度的倾斜导向面，能够让从化油器过来的混合气以更顺畅的角度进入曲轴箱，减少进气涡流带来的阻力损失。基座背面的出气侧设计有与进气道完全贴合的弧形曲面，安装时不需要额外打磨修配，直接贴合原厂缸体的进气道平面即可，降低改装替换的安装难度。

　　从实际使用场景的适配性来看，这款簧片阀不仅可以用于原厂rotax125cc发动机的替换维修，也可以用于同级别二冲程发动机的改装升级，相比原厂的塑料基座簧片阀，铝合金基座的散热性能更好，能够长时间承受高负荷工况下的进气温度，不会因为高温导致基座变形漏气。黄铜限位板的设计也让这款簧片阀能够适配更高的发动机转速，在转速突破11000转的极限工况下，依然能够保证簧片的正常开合，不会出现阀片颤振、关闭不严的问题。在结构设计的细节上，所有的气流经过的边角都做了R1.5的圆角过渡处理，没有尖锐的直角结构，能够减少进气气流的沿程阻力，让混合气进入曲轴箱的过程更顺畅，同时也避免边角位置的应力集中，提升整体结构的抗疲劳强度。固定螺丝的安装孔都设计有沉台结构，螺丝锁紧后头部完全沉入沉台内，不会突出到气流通道内干扰进气流动，也不会因为长期气流冲刷导致螺丝松动。
