同轴连接锁紧式芯轴组件结构设计

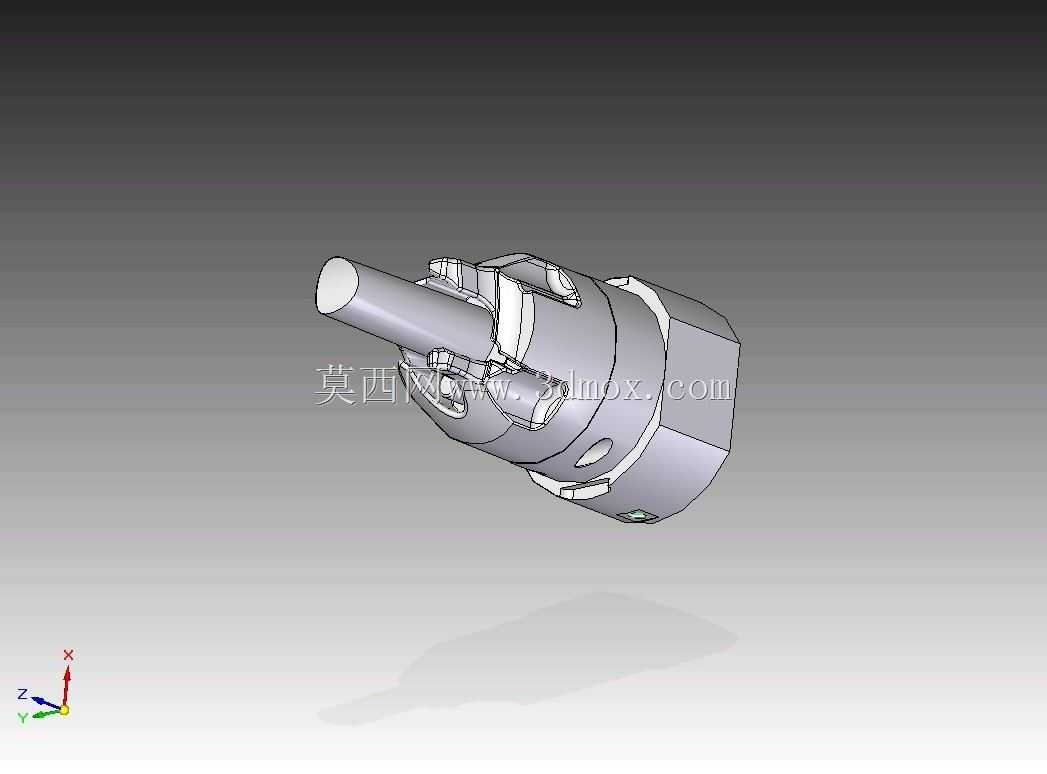

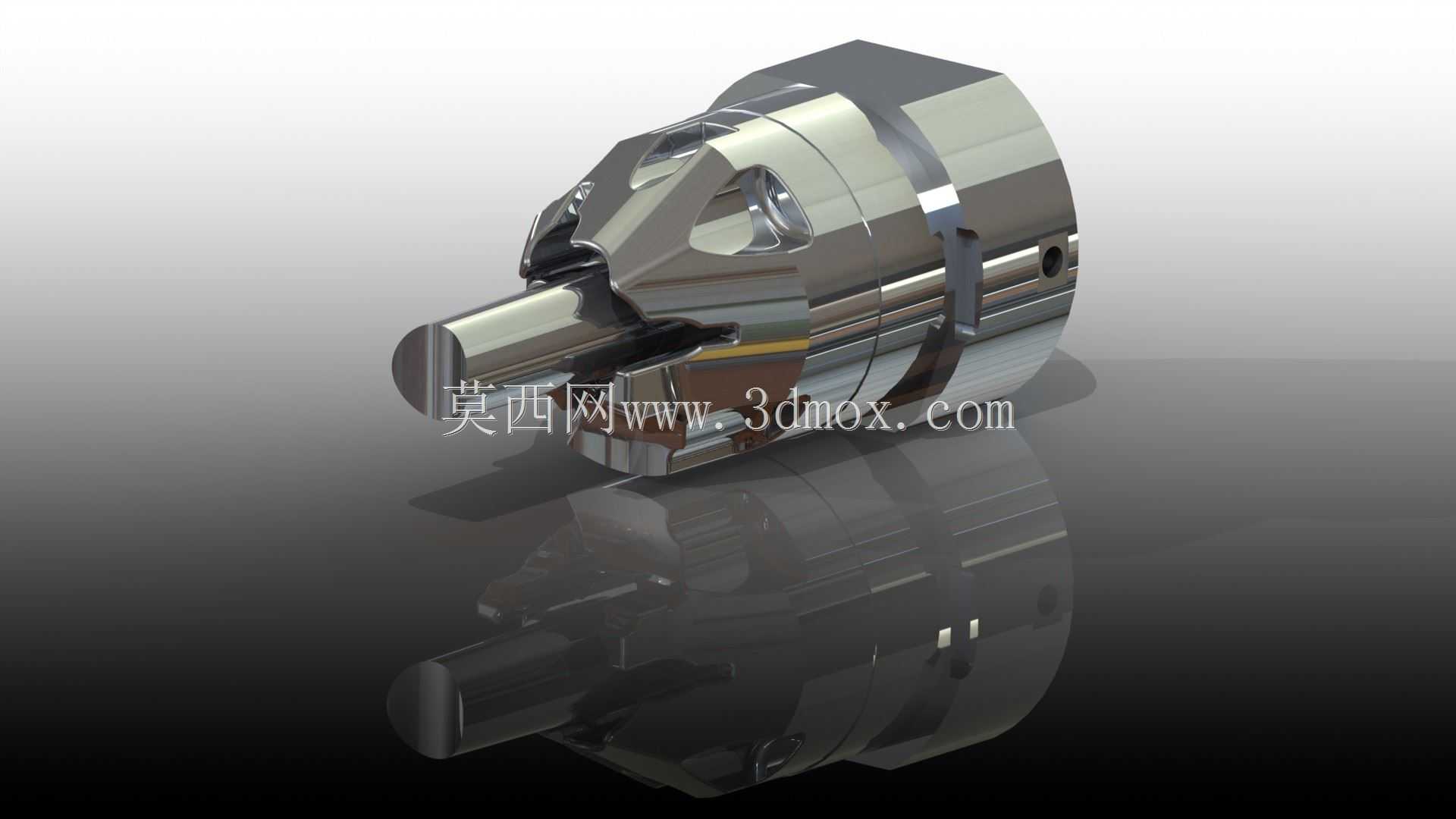

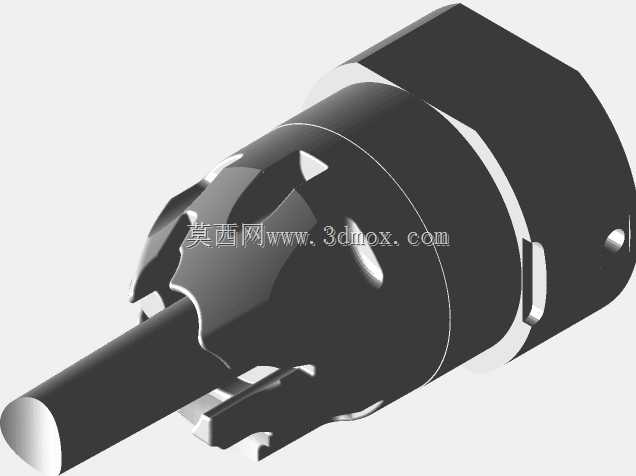

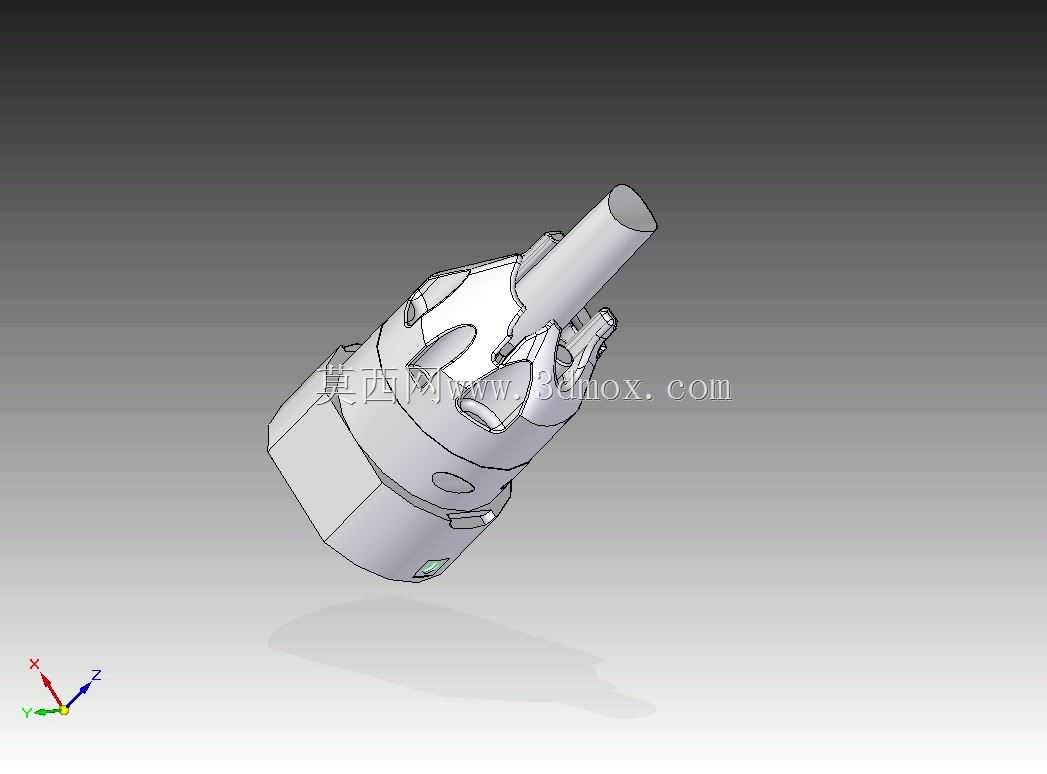

　　这款芯轴组件的设计初衷，是为了解决小型同轴传动系统中，轴端连接易松脱、对中精度不足的常见工程问题，在手持通讯检测设备、小型精密测试治具、便携式信号接驳装置这类需要频繁插拔对接的场景中，这类芯轴作为核心对接定位部件，直接决定了信号传输的稳定性与机械连接的可靠性。从结构功能上看，组件前端的光轴段为对接插入端，表面做了高精度的圆柱度管控，插入对接端的内孔后可实现无间隙配合，避免对接过程中出现径向晃动导致的接触件偏移；中部的多瓣式卡爪结构是整个组件的核心锁紧结构，当芯轴插入对接位后，卡爪会在内部弹性结构的作用下撑开，卡入对接端内壁的环形卡槽内，实现轴向位置的锁定，不需要额外加装销钉或者紧定螺钉，就能承受常规工况下的轴向拉脱力，

　　同时这种卡接结构支持反复插拔，不会因为多次拆装出现连接精度下降的问题。后端的六角结构是安装受力位，在组件装入设备基体时，可以用标准开口扳手夹持该部位施加拧紧力矩，不会因为夹持力损伤前端的精密配合轴段，六角结构的对边尺寸按照常规手动工具的标准规格设计，不需要定制专用工装就能完成装配作业，适配现场运维的快速拆装需求。在设计思路上，整个组件采用了一体化的弹性锁紧布局，没有分散的小尺寸弹性零件，避免了小型设备拆装过程中零件掉落遗失的问题，卡爪与芯轴主体为同基体加工成型，弹性形变区间经过反复校核，在额定插拔次数内不会出现塑性变形，锁紧力保持率可以满足长期使用的要求。外形尺寸的管控上，前端光轴段的直径与对接端内孔采用基孔制间隙配合，

　　间隙量控制在0.01mm以内，既保证插入过程顺畅无卡滞，又不会因为间隙过大出现径向窜动；卡爪部位的撑开外径与对接卡槽的尺寸做了匹配设计，卡入后轴向窜动量不超过0.02mm，保证对接后内部接触件的贴合压力稳定，不会因为振动出现接触不良的情况。后端六角结构的外接圆直径小于中部基体的最大外径，装配时六角端面会与设备基体的安装面贴合，形成轴向定位基准，不需要额外调整安装深度就能保证芯轴伸出长度的一致性，降低批量装配时的尺寸调校工作量。安装边界方面，组件装入设备端的安装孔为台阶孔结构，台阶面与六角端面贴合后实现轴向限位，安装孔的内径与芯轴中部基体的外径采用小间隙配合，装配后芯轴的径向跳动量可以控制在0.015mm以内，

　　满足高速信号传输对接时的同轴度要求。在实际应用场景中，这类芯轴组件除了用于通讯类设备的信号接口对接，还可以适配小型精密仪器的模块快换结构，比如测试仪器的可换测试头连接、便携式检测设备的探头接驳，在需要频繁更换对接端头、同时要求连接定位精度的场合，这种集成式锁紧芯轴的结构比传统的螺纹连接、销钉定位结构的操作效率更高，维护成本更低。结构细节上，芯轴表面的棱边都做了0.1mm的倒角处理，既避免装配过程中锐边划伤操作人员，也能在插入对接孔时起到导向作用，不会因为棱边磕碰损伤对接端的内孔表面；卡爪的端部做了圆弧过渡，插拔过程中可以顺着卡槽边缘滑入滑出，不会出现卡滞或者刮伤卡槽内壁的情况。整个组件的结构没有复杂的曲面特征，加工工艺性好，常规的数控车削结合简单的铣削工序就能完成全部加工，不需要特殊的定制刀具，适合批量生产时的成本管控，同时各个配合面的形位公差要求都在常规机加工的精度可达范围内，不需要额外的精密磨削或者特种加工工序就能满足设计要求。在受力校核方面，卡爪部位的弹性形变应力控制在材料屈服强度的30%以内，即使超过额定插拔次数出现弹性衰减，也不会出现断裂失效的情况，连接可靠性可以满足工业级设备的使用标准，在存在一定振动的使用场景下，锁紧结构不会因为振动出现松脱，不需要额外加装防松结构。
