Kreidler回转阀铸造结构三维设计

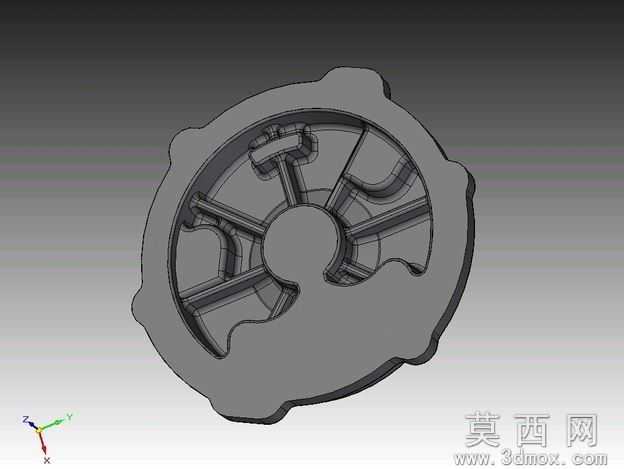

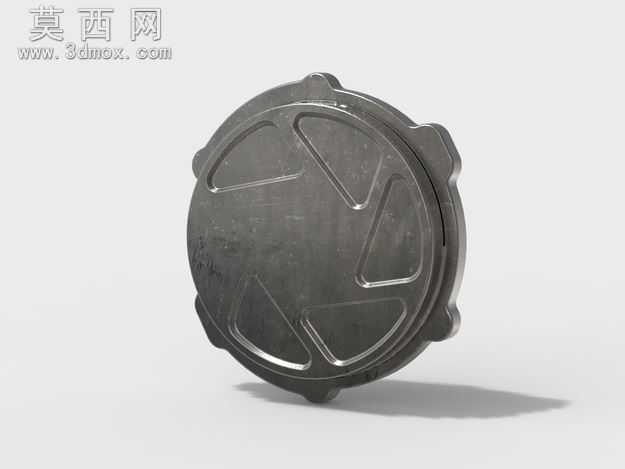

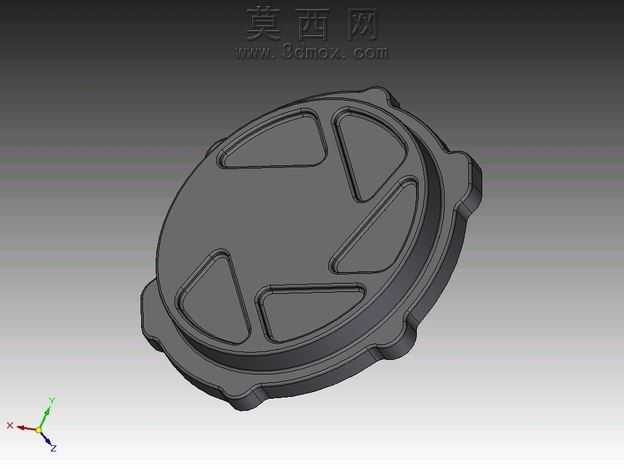

本作品为Kreidler回转阀的铸造结构三维建模成果，建模过程围绕铸造工艺的成型特性展开，首先通过草绘绘制阀盖主体的圆形基准轮廓，结合回转阀实际装配的密封需求、安装定位需求，逐步构建主体的壁厚结构，保证铸件在后续浇铸过程中具备均匀的壁厚，避免出现缩孔、浇不足等铸造缺陷。模型表面的多组异形凹槽结构，并非单纯的外观装饰设计，而是经过结构力学优化的加强筋布局，既能够降低铸件整体重量，又可以提升阀盖承受流体压力时的结构强度，同时凹槽的拔模角度经过精准调整，完全适配砂型铸造的起模要求，无需额外添加拔模特征即可完成模具拆分。模型边缘的多组凸耳结构，是回转阀与阀体主体装配的连接定位位，每个凸耳的厚度、过渡圆角都经过圆角优化处理，避免铸造过程中出现应力集中导致的铸件开裂问题，凸耳与主体衔接处采用大圆角过渡，符合金属液充型的流动特性，能够保证金属液平稳填充型腔的各个角落。建模过程中对所有棱边都做了适配铸造工艺的圆角处理，不存在尖锐直角结构，既符合铸造生产的工艺要求，也能够避免后续使用过程中应力集中造成的零件损坏。渲染阶段采用哑光金属材质模拟铸铁铸件的表面质感，调整环境光与漫反射参数，清晰呈现模型表面的结构细节、凹槽轮廓与凸耳形态，通过多角度视图完整展示铸件的整体外形与局部结构特征，可直接用于铸造工艺的模具设计、生产校验环节，也可作为同类回转阀产品优化设计的结构参考，模型的结构尺寸完全参照Kreidler车型配套回转阀的实际参数构建，能够满足后续装配干涉检查、工艺仿真的使用需求。
