山地自行车FSA伽马驱动曲柄组结构

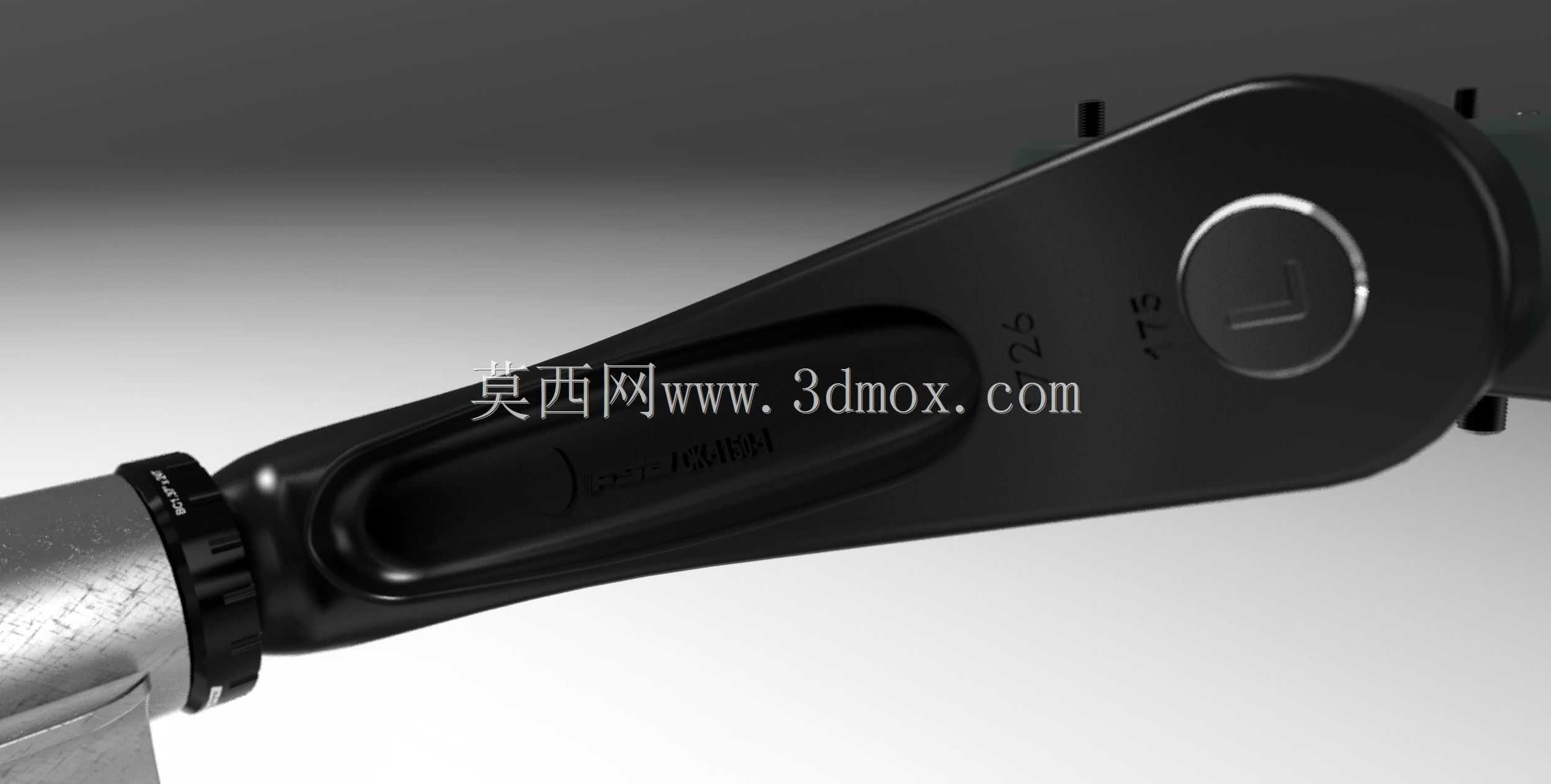

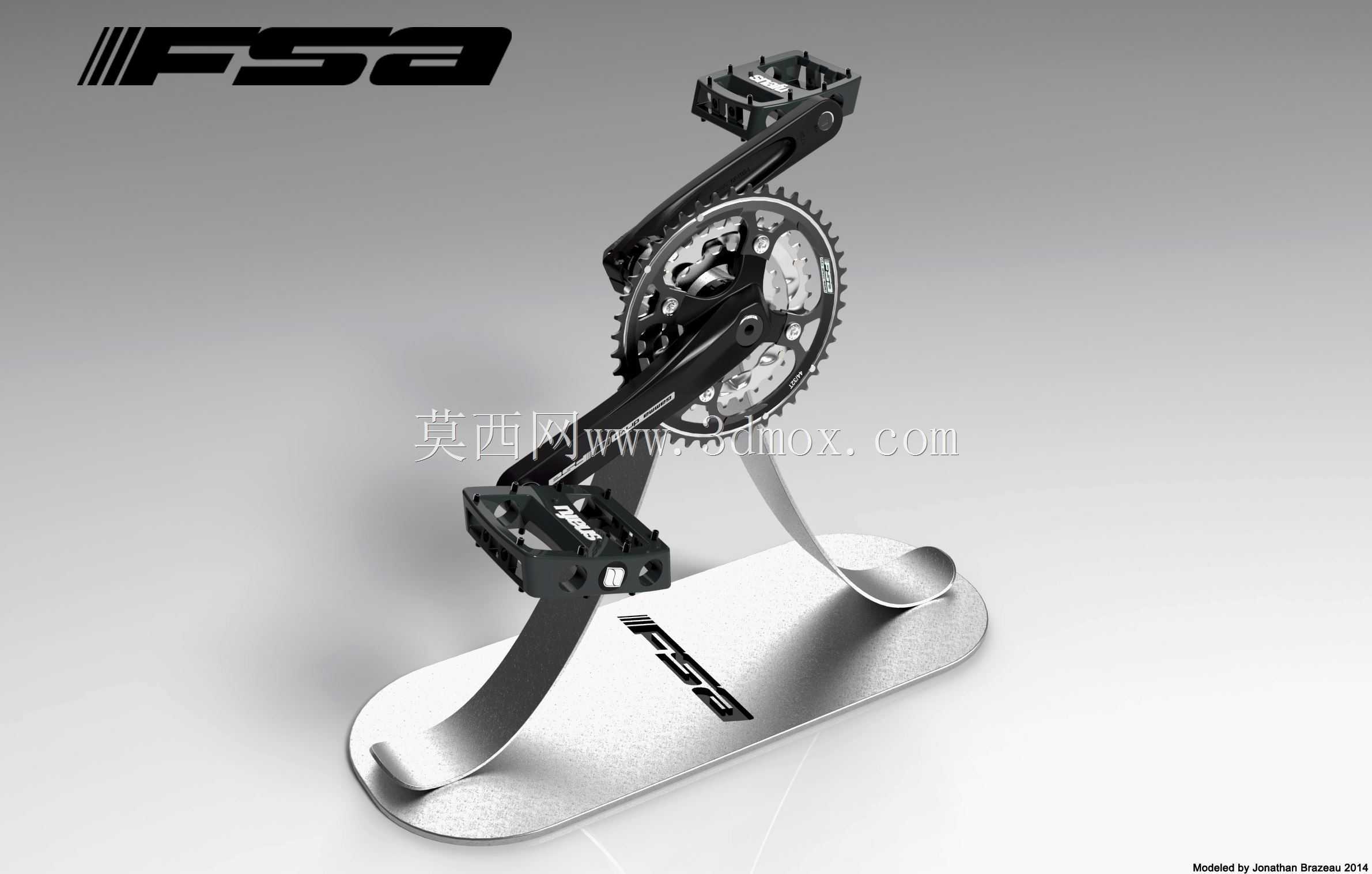

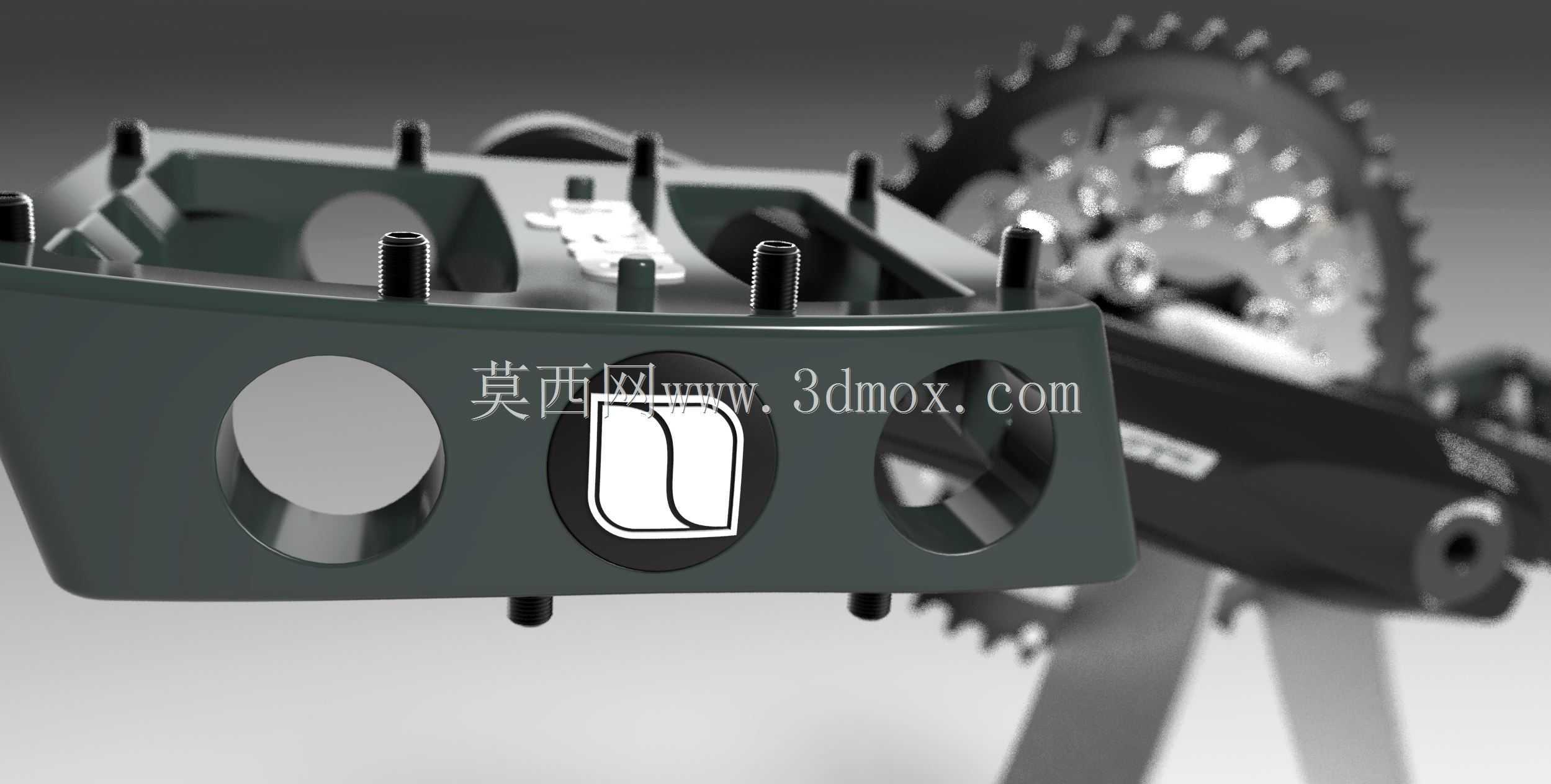

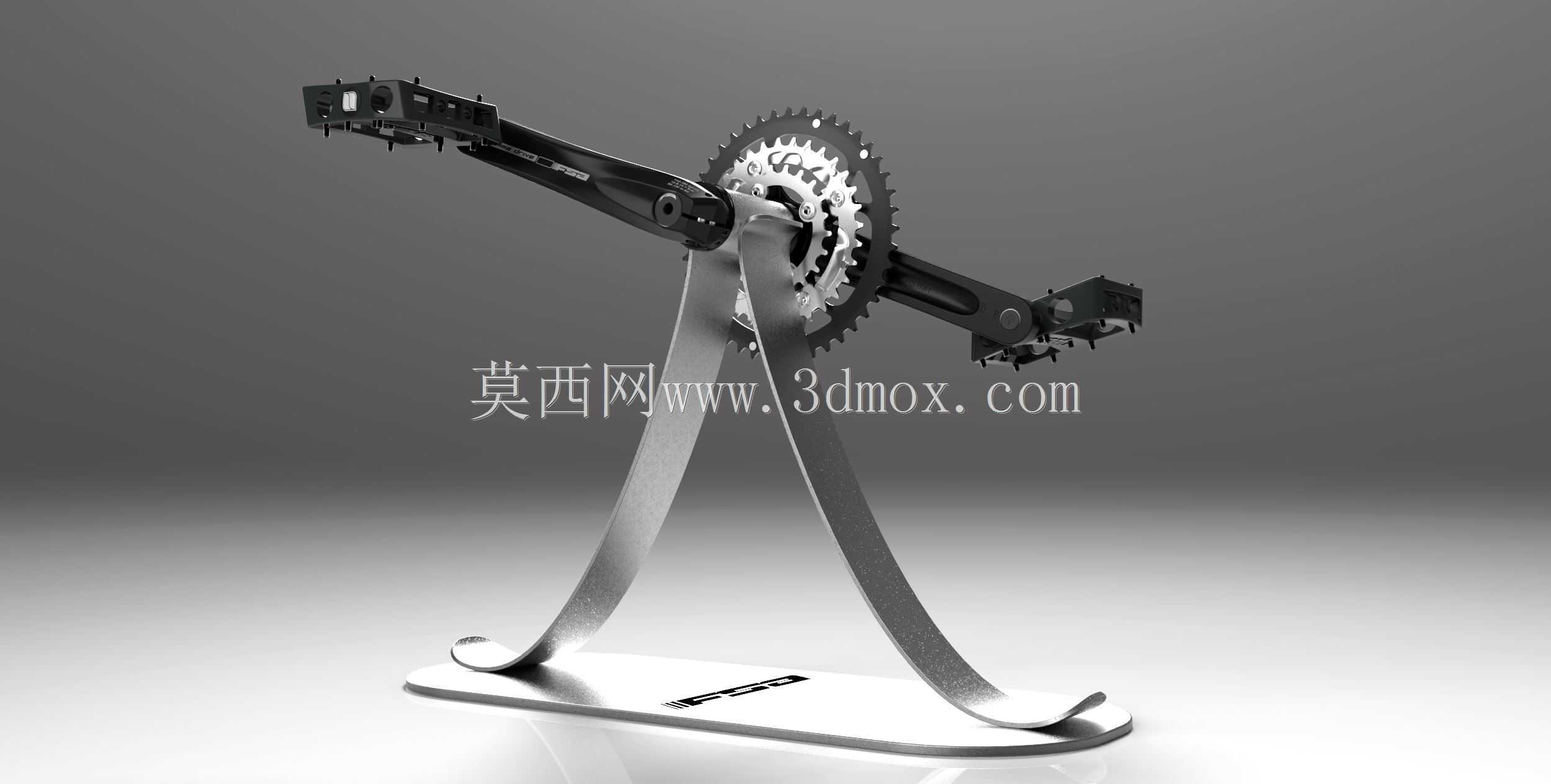

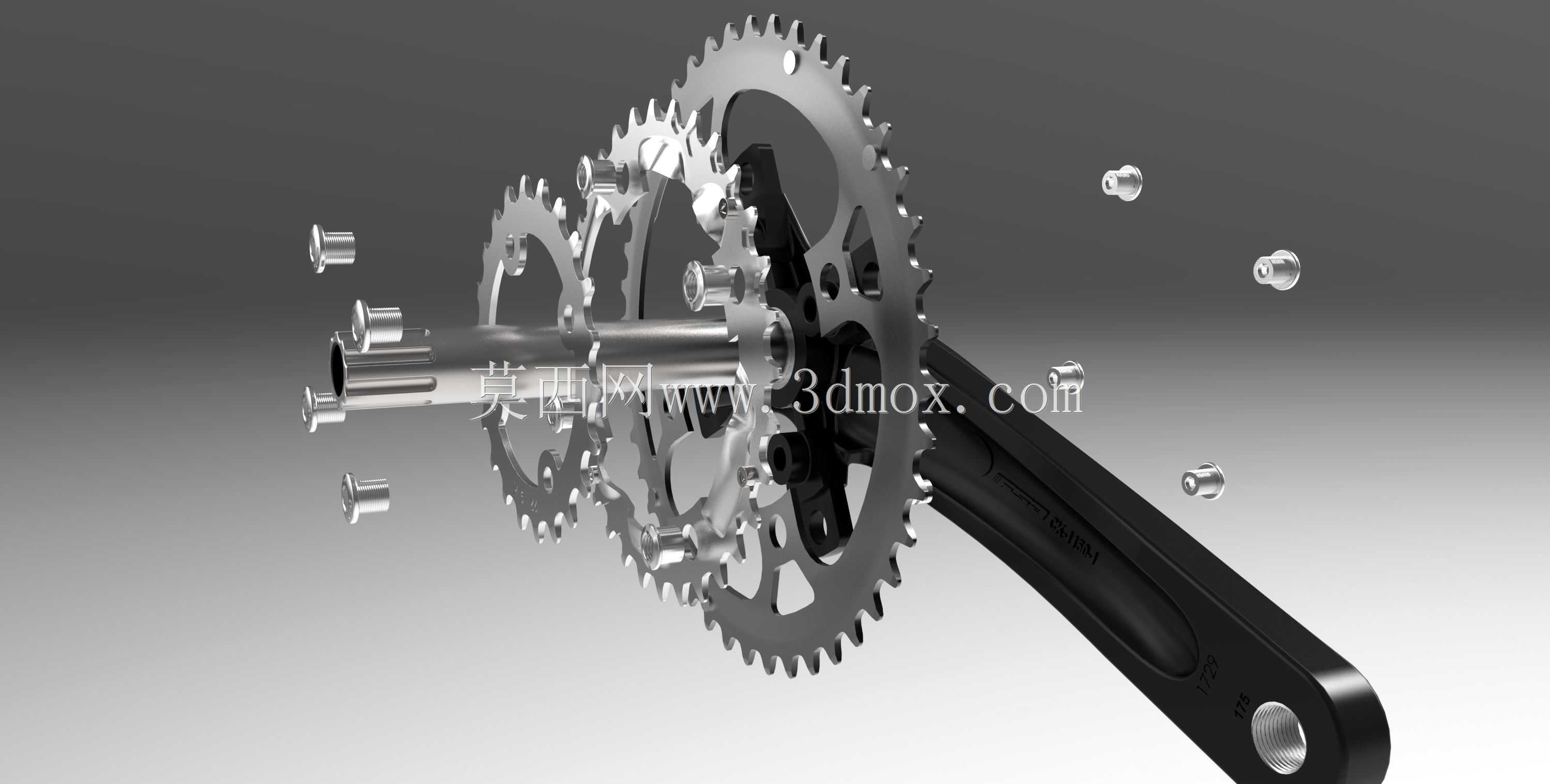

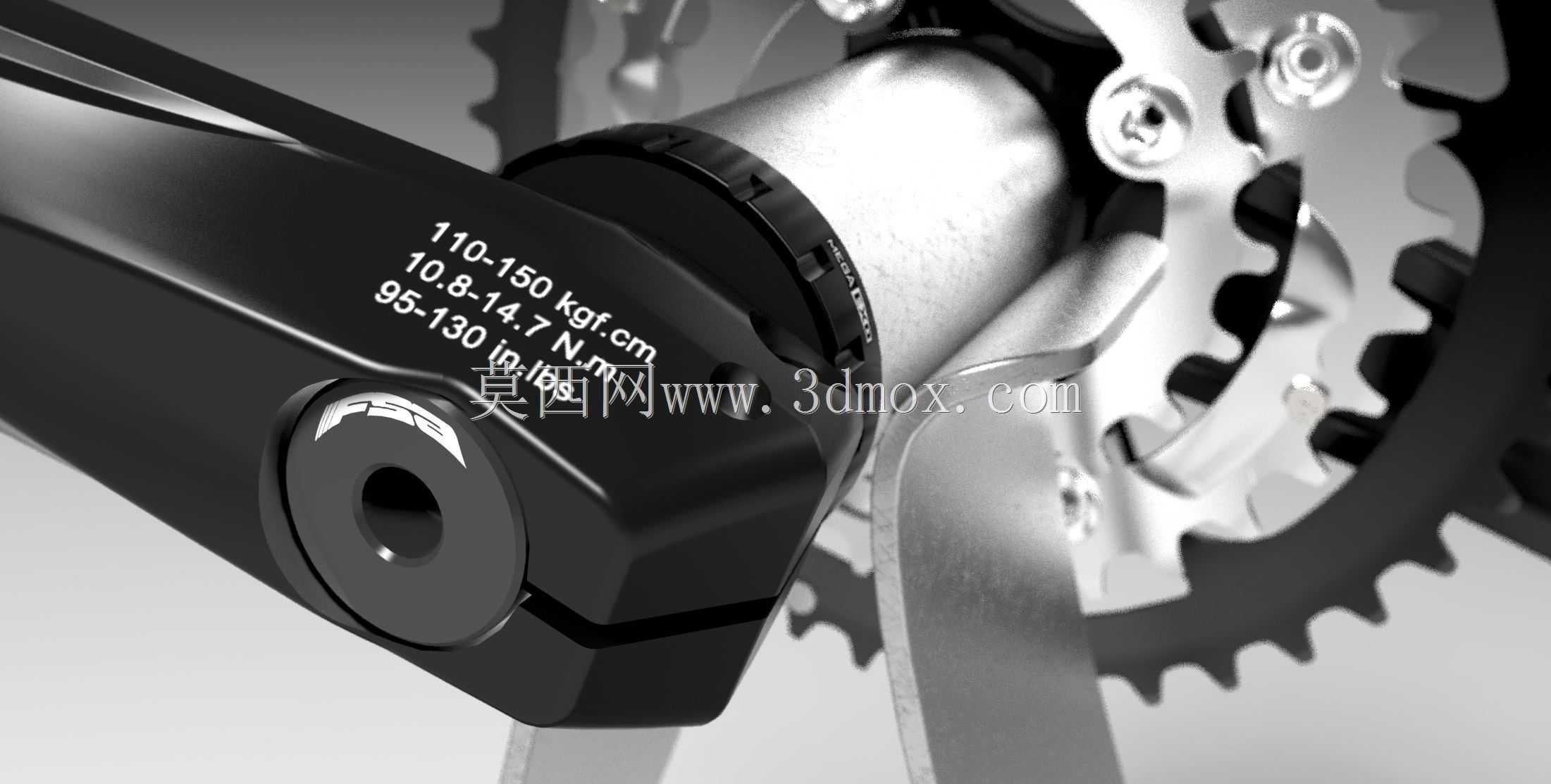

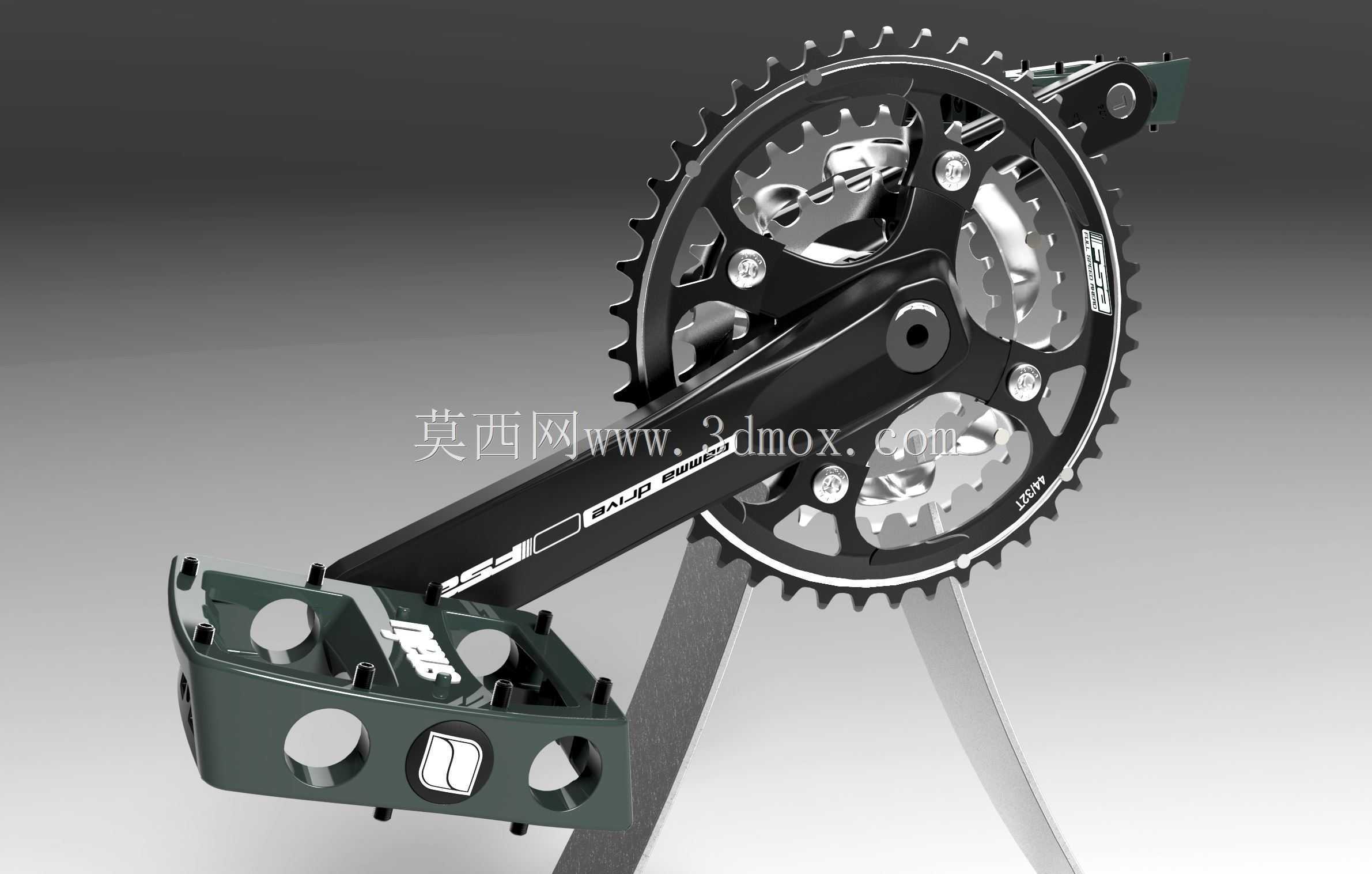

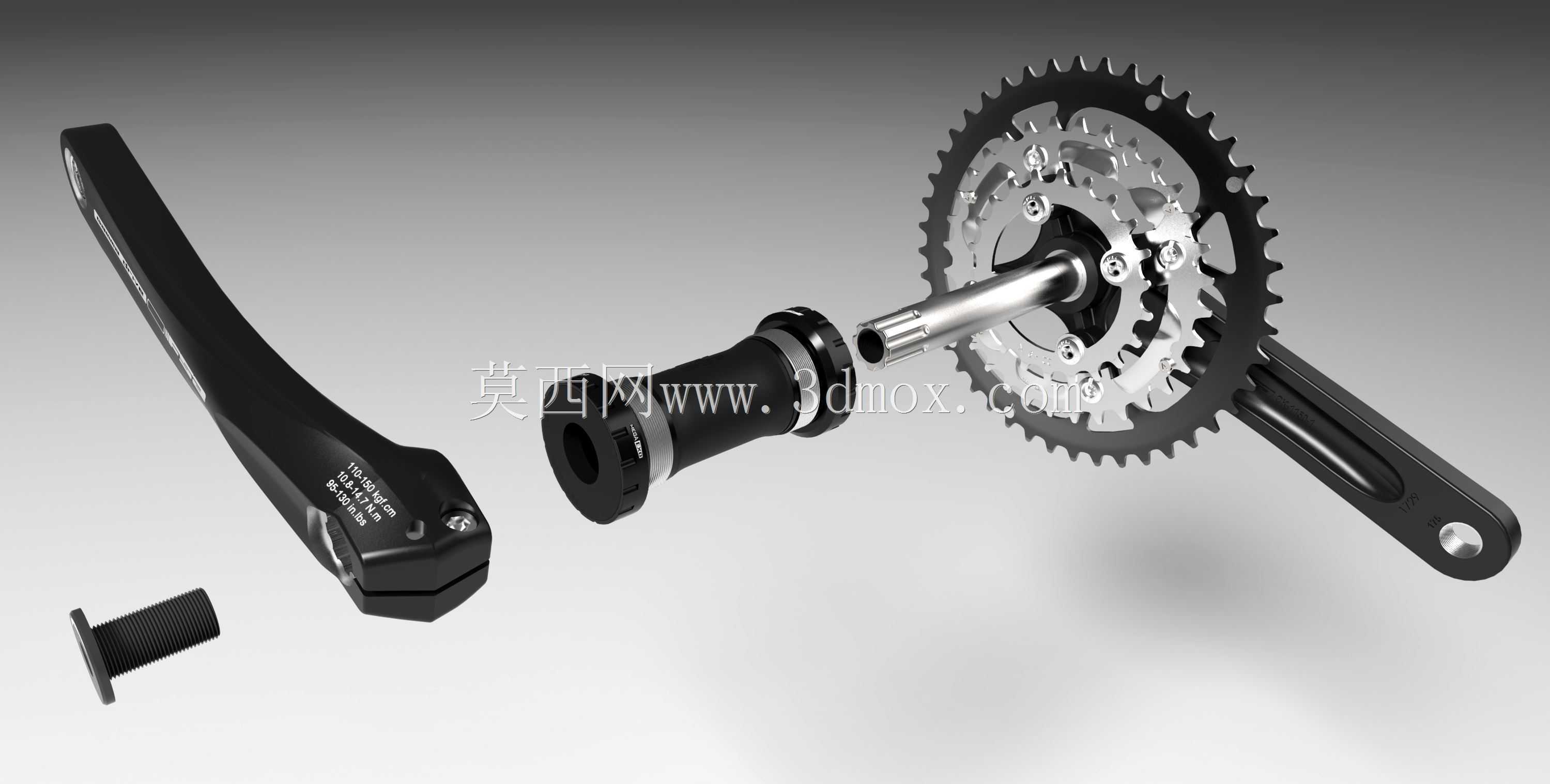

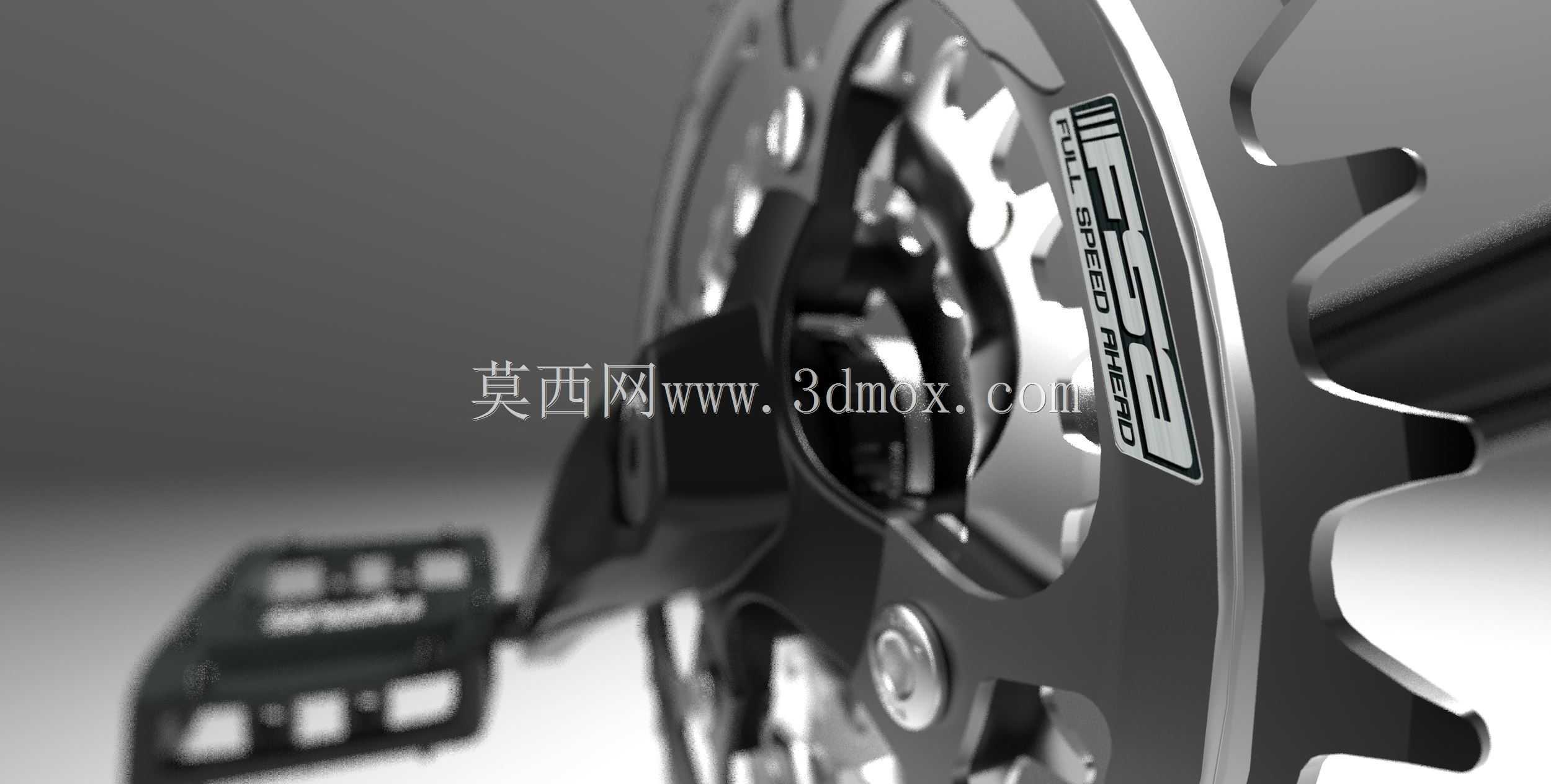

这套曲柄组是山地车传动系统的核心受力部件，日常骑行中承担将脚踏的踩踏力矩传递给牙盘、带动链条驱动后轮的作用，适配林道穿越、越野爬坡等多种山地骑行场景，在颠簸冲击、高频踩踏的复杂工况下需要兼顾结构强度与轻量化表现。从结构设计来看，整套部件包含三盘结构的牙盘组件、双侧曲柄臂、配套的蛇形钉脚踏安装位，建模过程中完全还原了实物的冲压成型特征，中盘的异形冲压曲面没有做简化拼接处理，完整复现了金属冲压件的表面弧度与应力过渡形态，曲柄臂上的异形曲面、品牌标识刻字、安装定位槽都按照实物1:1还原，建模时采用卡尺实测的尺寸基准，将公差控制在0.001英寸级别，能够直接用于结构装配验证、干涉检查。在安装边界上，曲柄与中轴的配合位尺寸符合山地车通用五通安装标准，脚踏安装孔的螺纹规格、牙盘的盘片间距都和市售量产配件完全匹配，盘片的齿形轮廓按照标准链条啮合尺寸设计，能够准确模拟不同档位下链条与盘片的啮合状态，不会出现跳齿、卡链的装配偏差。曲柄臂的截面采用变厚度设计，在踩踏受力的核心区域做了加厚加强，边缘位置做了减重挖空处理，平衡了高强度踩踏下的抗扭需求与整车轻量化要求，脚踏安装位的防滑钉结构也完整还原，能够模拟脚踏与曲柄锁止后的受力传递路径。这套模型可用于自行车传动系统的结构教学、改装方案验证、新品开发的前期结构评审，渲染效果能够直观展示部件的金属质感与装配完成后的整体形态，帮助结构设计人员快速评估曲柄与车架、前拨、链条等周边部件的适配性，也能为骑行配件的逆向开发提供精准的三维基准，避免设计阶段出现安装尺寸不匹配、结构强度不足的问题，在产品开模前就能完成大部分装配验证工作，减少实物打样的迭代次数。
