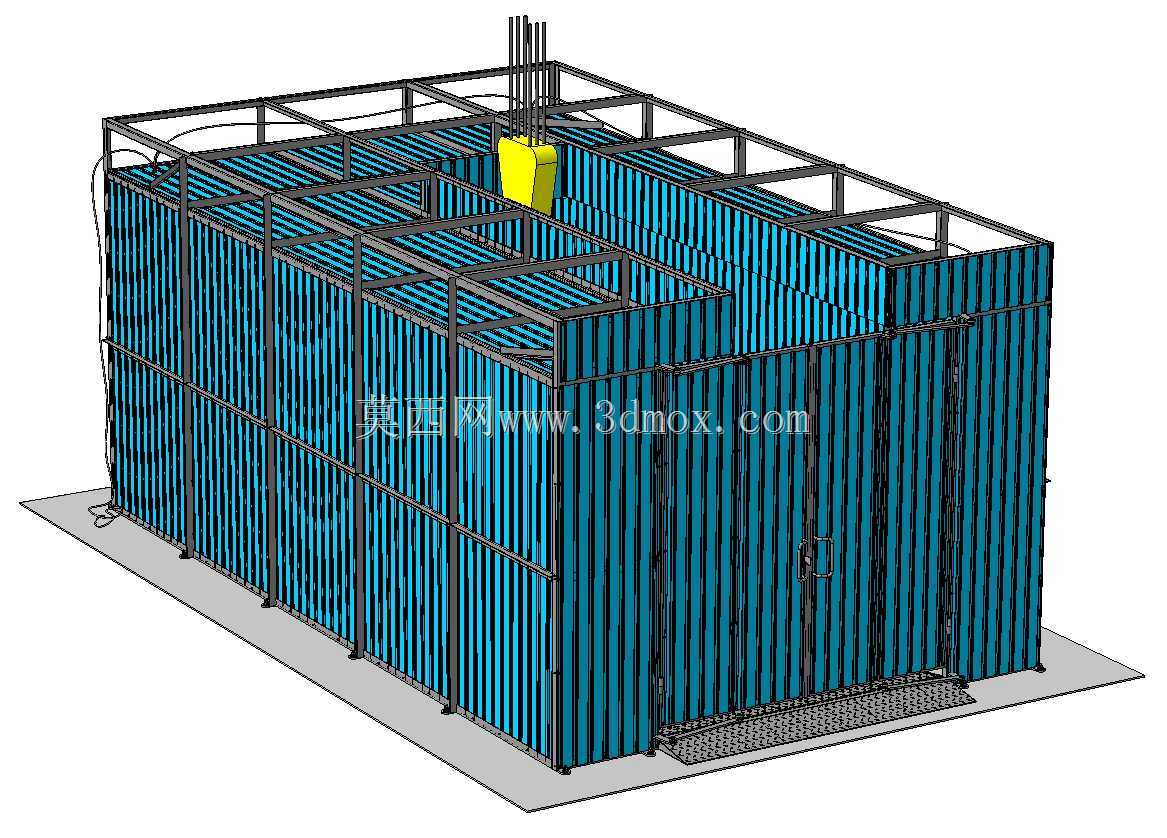

模块化工业喷淋洗涤舱结构设计

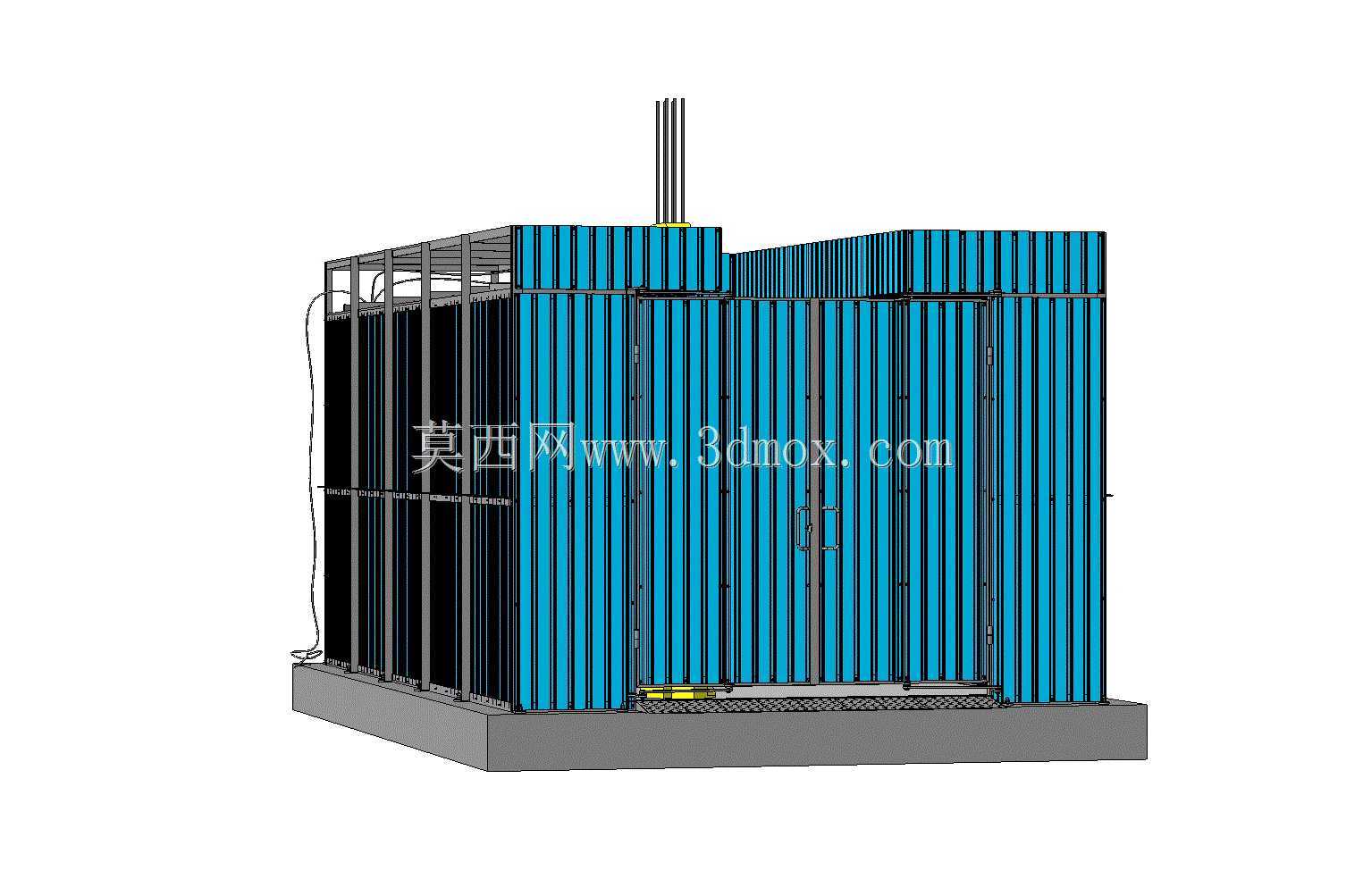

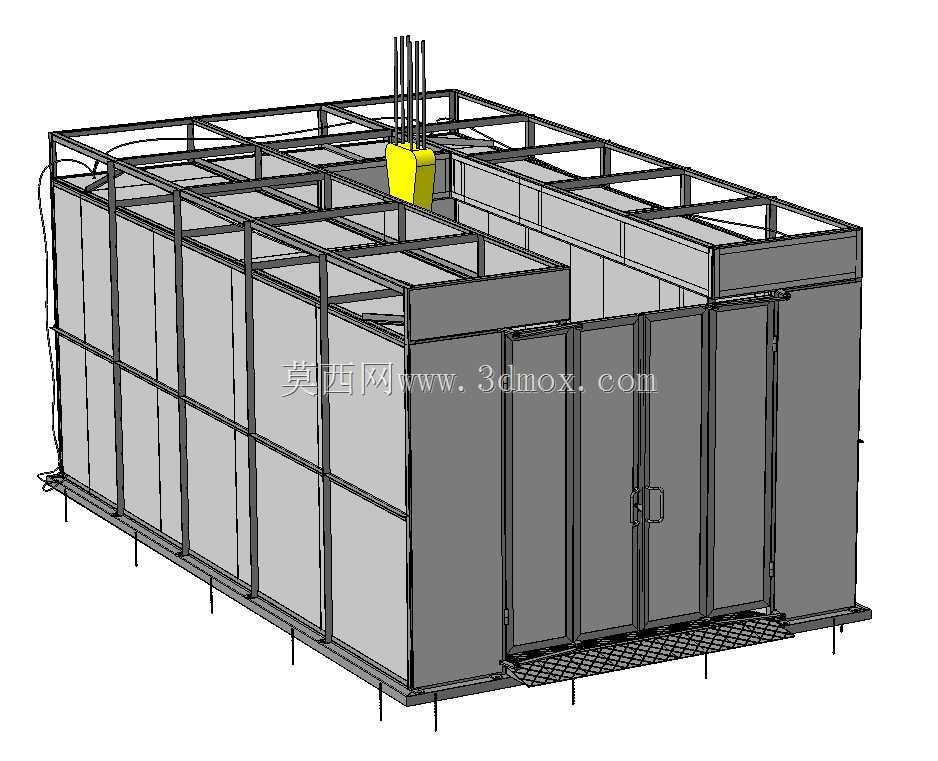

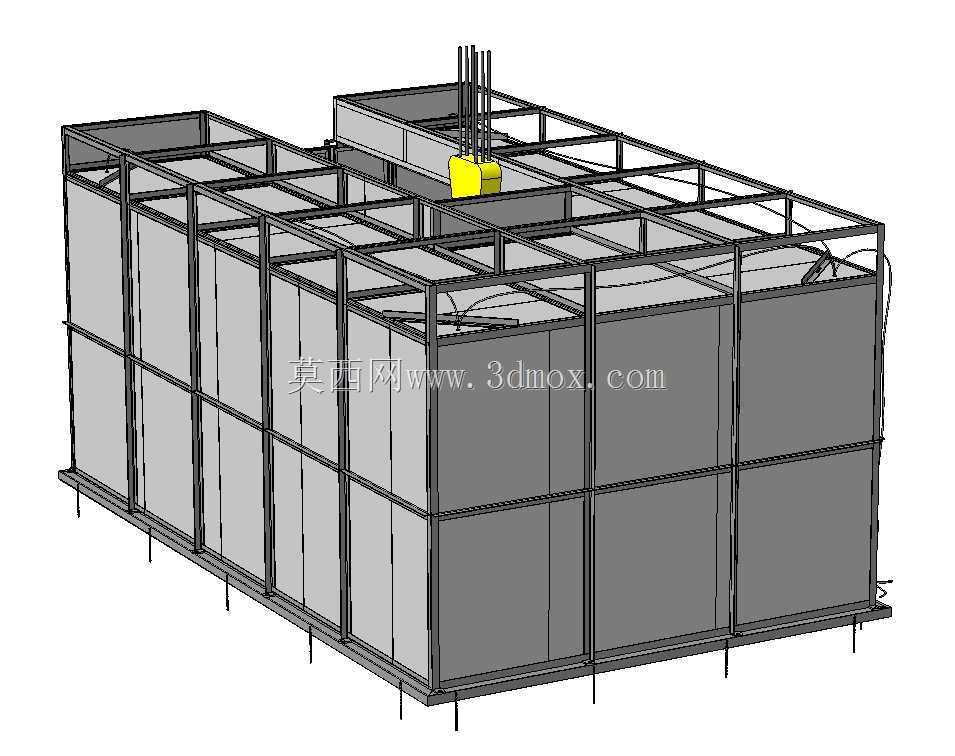

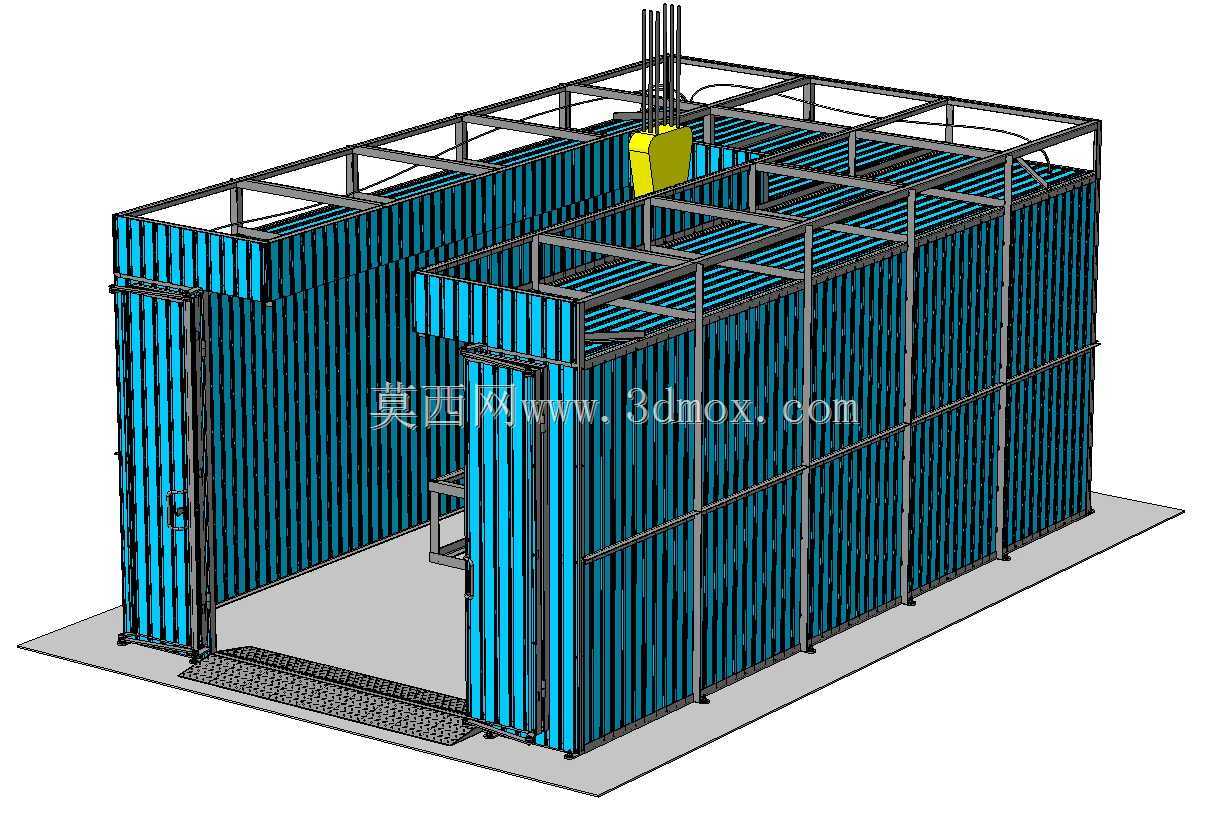

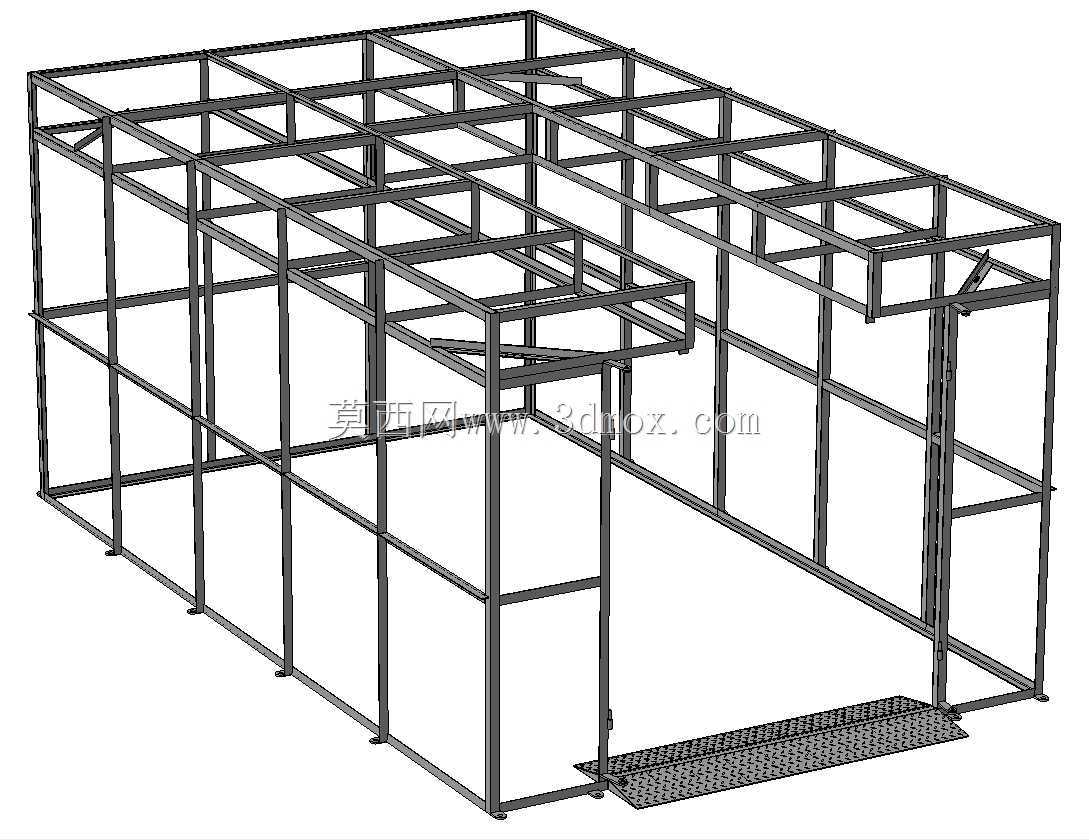

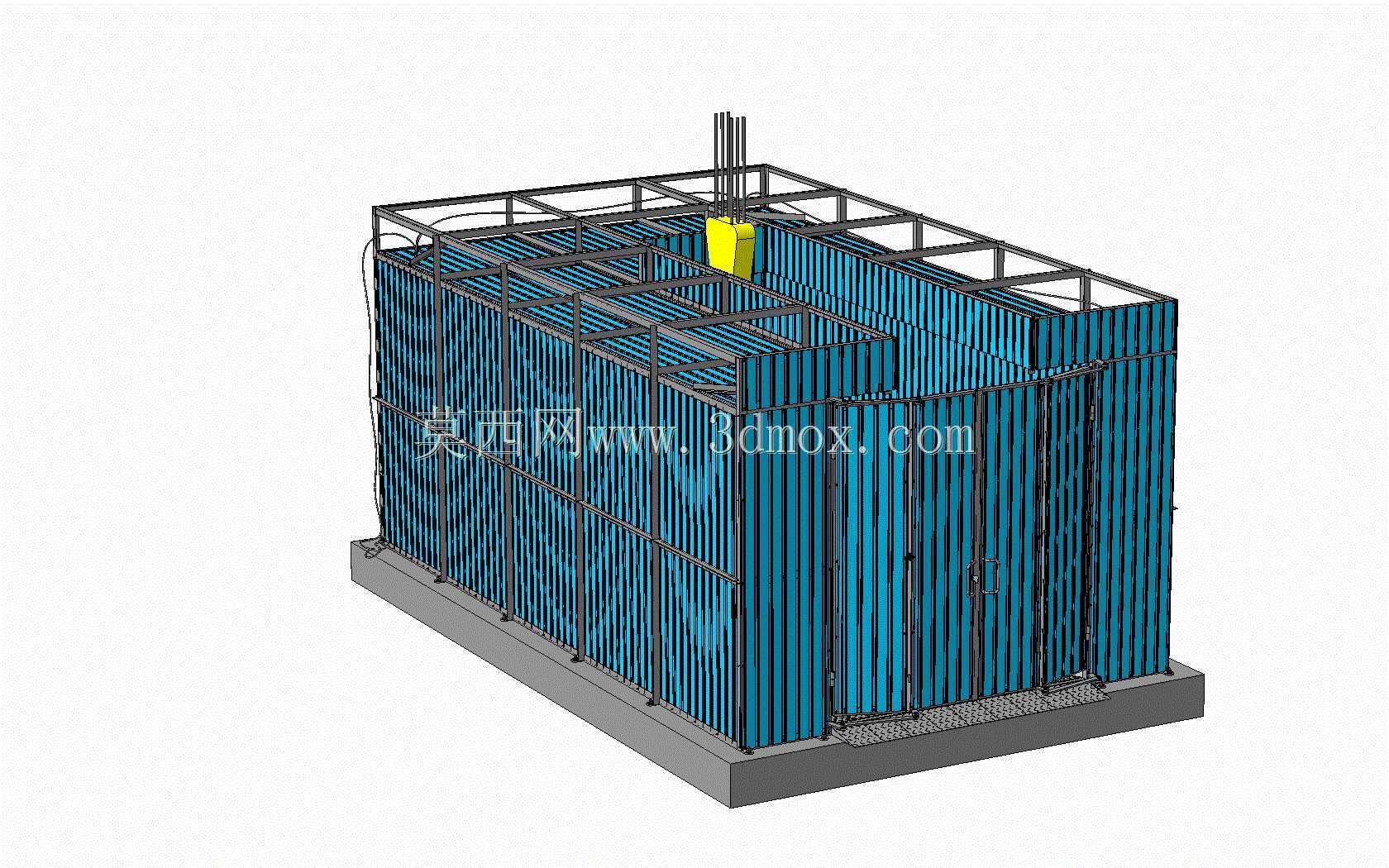

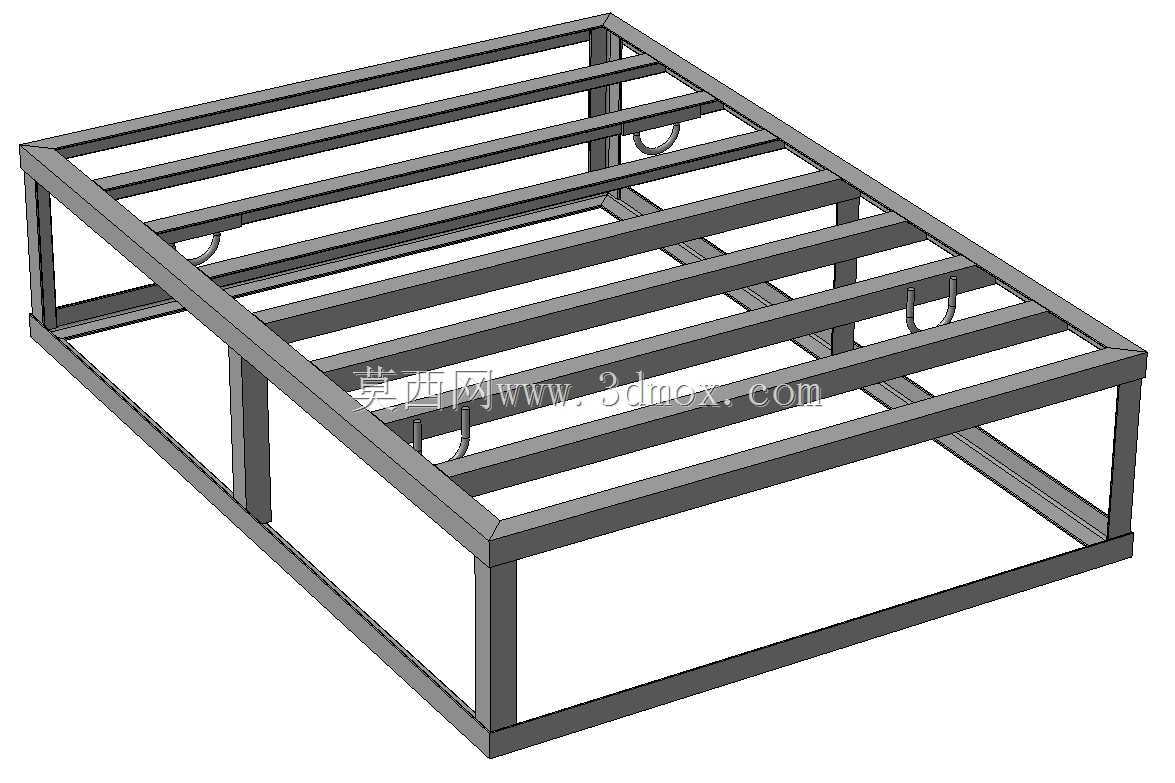

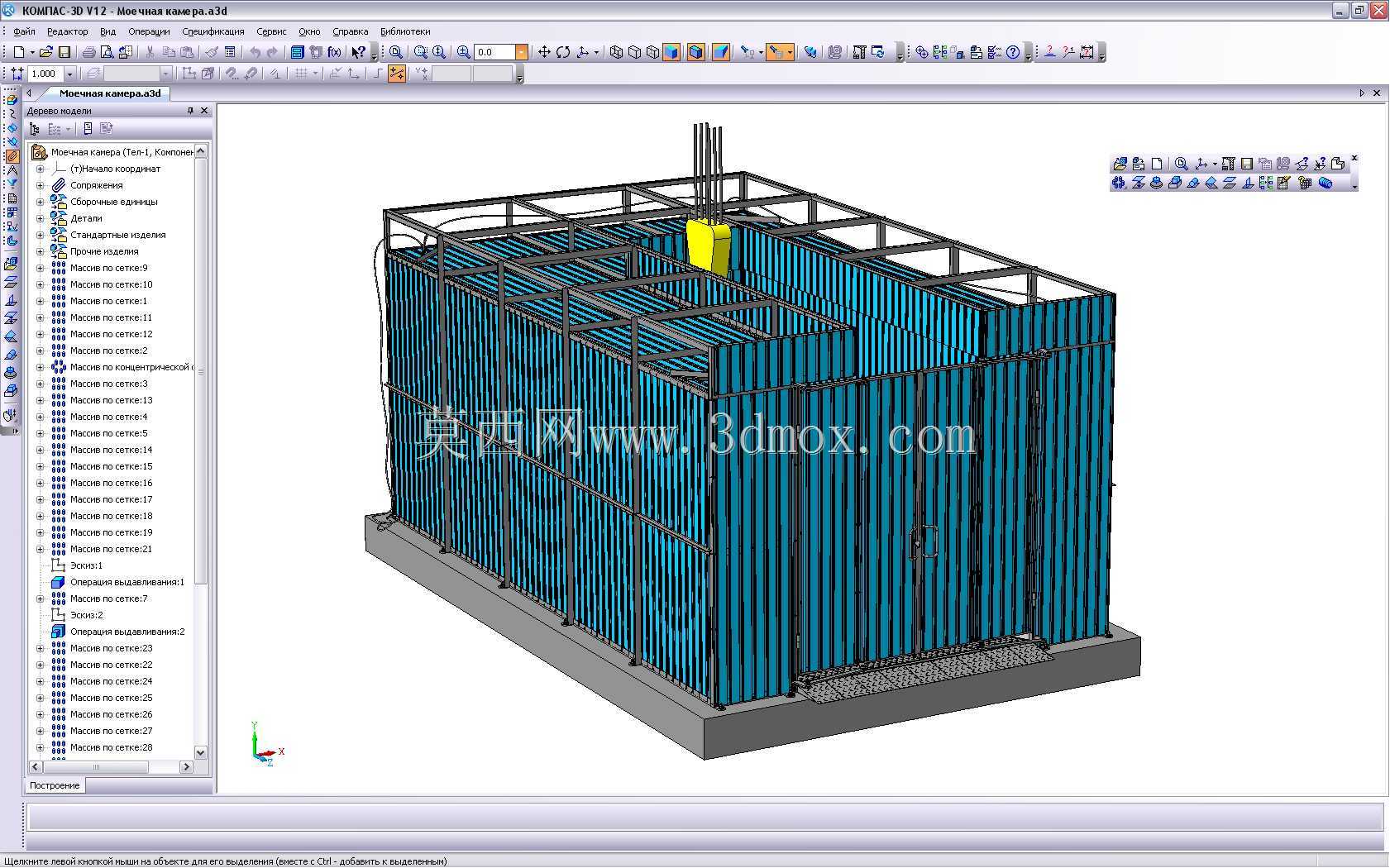

这款封闭舱体结构主要面向工业零部件表面清洗、工件预处理作业场景设计，常见于机加工车间、表面处理工段、汽配维修厂区的工件清洁工序，用来隔绝清洗过程中飞溅的清洗液、水雾与杂质，避免作业区域被污染，同时可配套循环过滤系统实现清洗介质的重复利用。从结构设计逻辑来看，整体采用方管焊接搭建主承重框架，框架型材的选型充分考虑了舱体侧挂波纹壁板的承重需求、顶部管路与吊装组件的载荷余量，底部框架预留了格栅踏板的安装位，格栅下方可衔接积液槽，将清洗作业产生的废液统一导排至循环处理单元，避免地面积液带来的作业安全隐患。舱体壁板采用波纹式彩钢板材拼接安装，拼接处预留密封胶条安装槽，可有效阻挡水雾外溢，同时壁板与框架采用螺栓快装结构，后期维护时可单独拆卸单块壁板，无需整体拆解舱体，大幅降低运维拆装的工作量。舱体顶部预留了多组管路穿装接口，可根据实际工艺需求接入喷淋管路、通风排雾管路、照明线路，顶部设置的吊装点位可适配车间行吊的安装需求，也可在顶部集成小型起重葫芦，用来吊运重型工件进出舱体，无需额外配置外部吊装设备。舱体正面设置了双开式检修门与单开作业门，检修门尺寸满足大型工件进出的通行需求，门体周边加装密封压条，关闭后可实现舱内与外部环境的有效隔离，门体下方设置了斜坡过渡踏板，方便小型转运推车、工件周转车平稳进出舱体，避免推车颠簸造成工件磕碰。从安装边界来看，整体舱体为矩形规整结构，安装时仅需对地面做简单的水平找平处理，无需额外做复杂的地基预埋，框架底部设置的可调脚杯可适配地面±15mm的高度差，安装就位后可快速对接管路与电路系统投入使用。舱体内部可根据清洗工艺需求，灵活布置喷淋排管、风刀、工件放置工位，框架的型材间距预留了标准件安装孔位，后期改造内部工位时无需重新在框架上打孔，可直接利用预留孔位安装固定支架，适配不同尺寸、不同类型工件的清洗作业需求。设计过程中充分考虑了作业人员的操作便利性，舱体侧壁预留了观察窗安装位，可随时观察舱内清洗作业状态，同时壁板的隔音属性可降低高压喷淋作业产生的噪音外传，改善车间整体作业环境。
