皮卡搭载式便携液压压力机制动装置

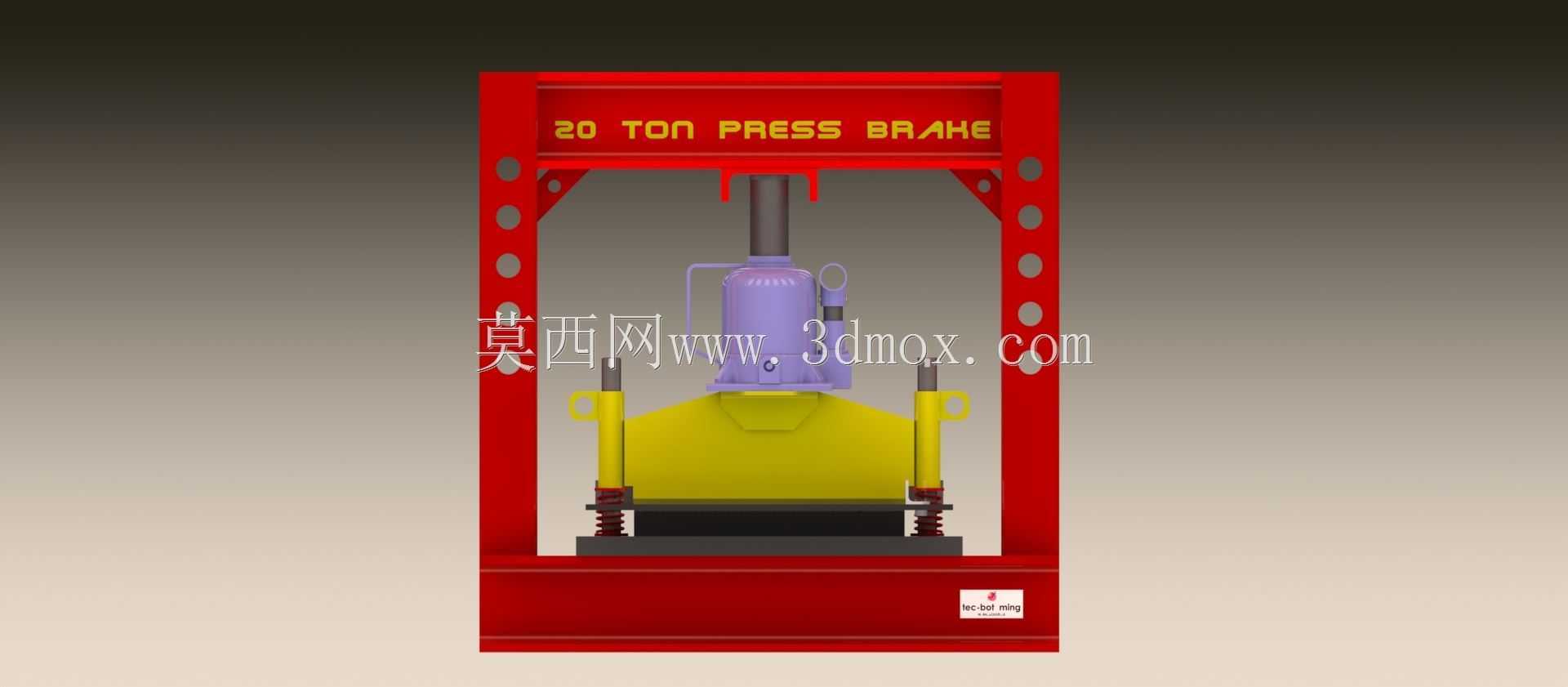

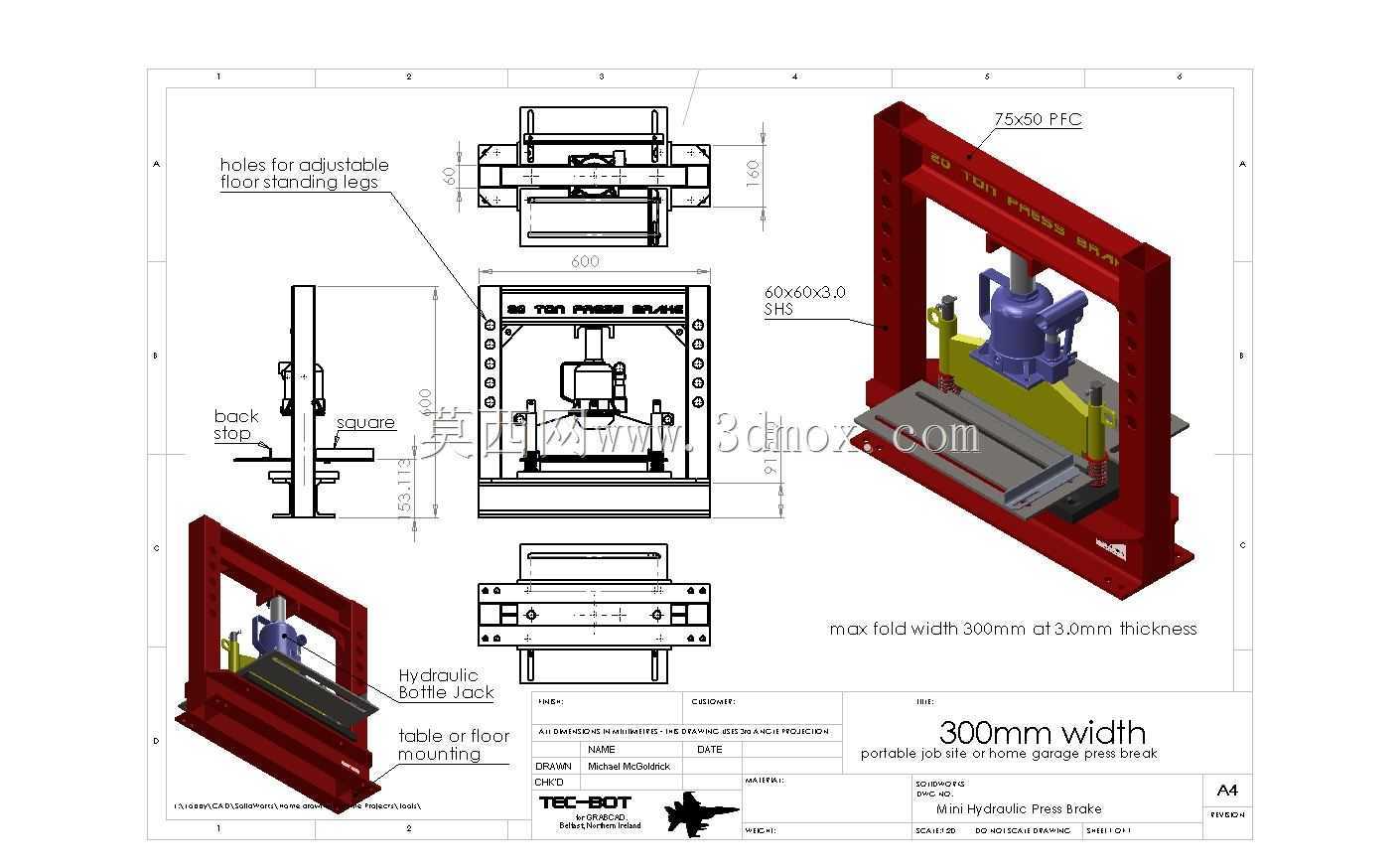

　　这款便携液压压力装置的设计初衷，是解决野外抢修、流动维保场景下重型工件压装、拆卸作业缺乏固定压力设备的痛点，整体结构可直接放置于皮卡货厢内完成运输与作业，无需额外吊装转运，适配流动维修班组、户外工程现场的作业需求。从结构组成来看，主体承载框架采用箱形截面型材焊接成型，这种截面形式在同等材料重量下具备更高的抗弯抗扭刚度，能够承受20吨额定压力下的框架形变，避免作业过程中机架开档变形导致的压头偏移问题；液压动力单元采用平行法兰通道与柱塞缸体集成设计，油路通道直接在阀块内部铣削成型，减少外接管路的接头数量，降低野外作业时的漏油故障概率，动力单元与机架之间通过定位销与螺栓连接，日常维护时可快速拆分检修。

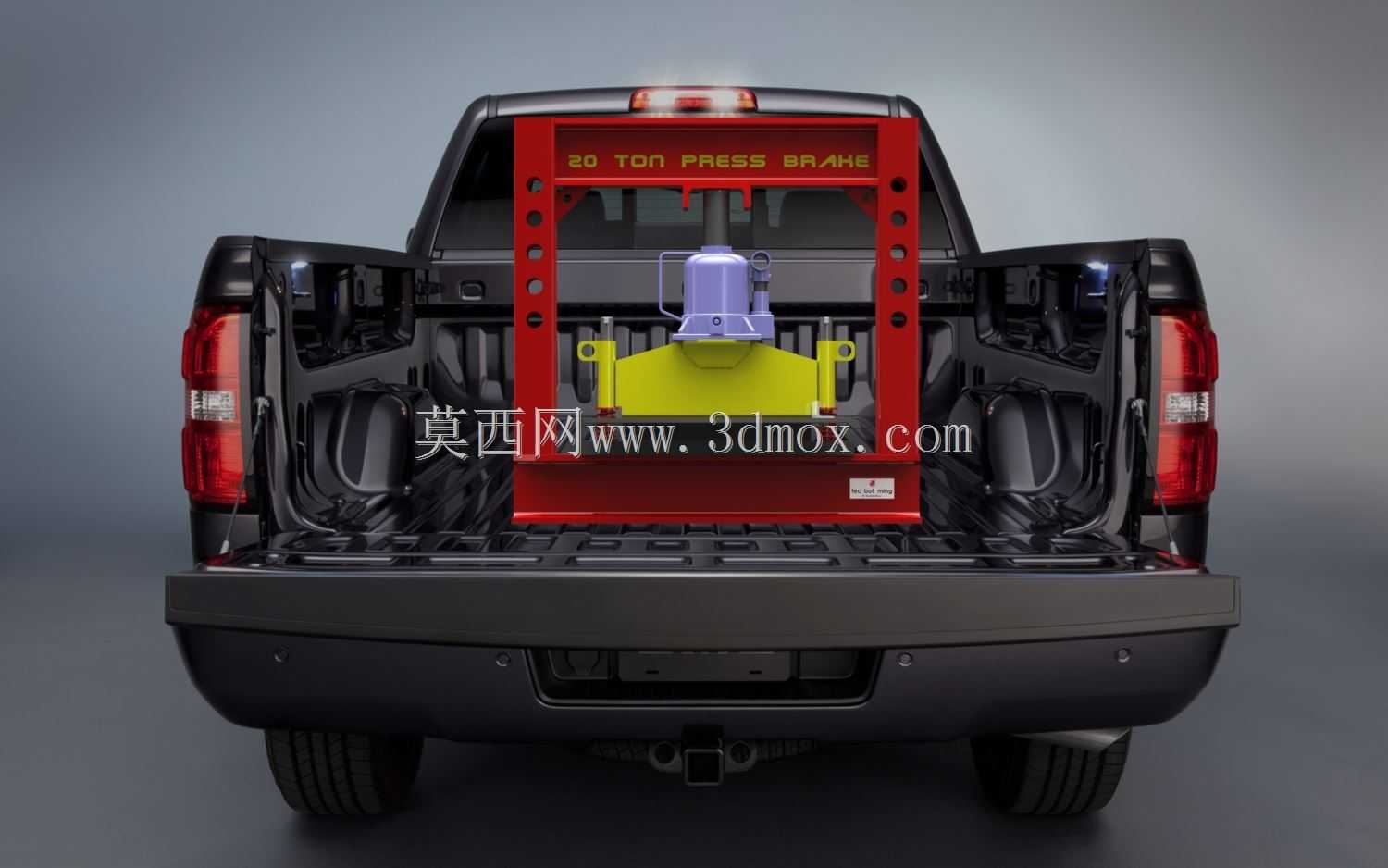

　　设计过程中重点考量了车载运输的安装边界，整体机架宽度控制在皮卡货厢轮拱之间的净距范围内，高度适配货厢龙门架的下方空间，作业时无需将设备从货厢搬出，仅需将货厢尾板放平即可扩展操作空间，机架底部设置有四个定位块，可与货厢内的通用锚点通过绑带固定，避免运输过程中设备窜动磕碰货厢漆面。功能层面，该设备除了常规的轴类零件压装、轴承拆卸作业外，还可通过更换压头附件完成板材校直、销钉压入、小型工件铆接等多种作业，液压系统设置有过载溢流阀，当压力超过额定值的1.1倍时自动泄压，保护机架与液压元件不受损坏；手动操作阀设置在机架侧方的人体工学高度位置，操作人员站在货厢侧方即可完成压力升降的控制，无需探身到货厢内部，降低作业时的磕碰风险。

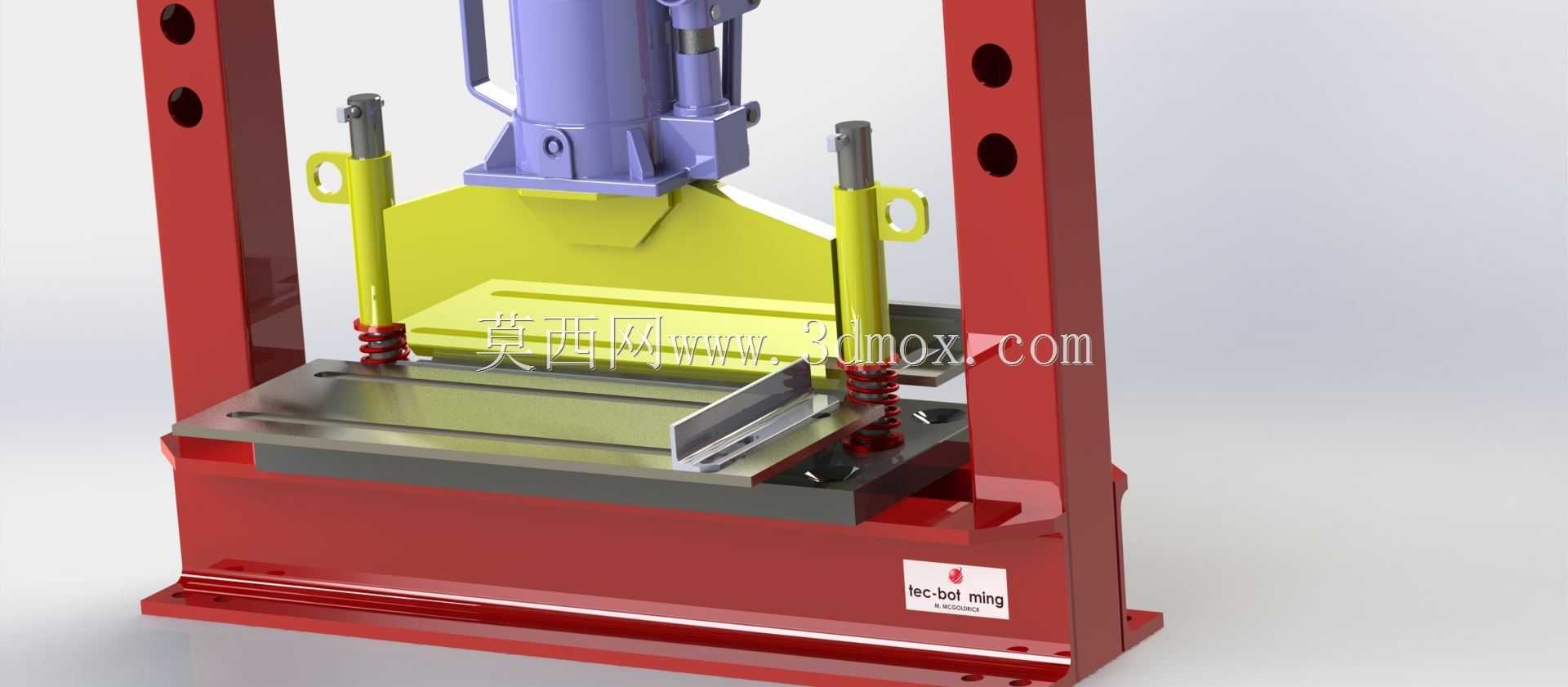

　　建模过程中对柱塞的螺旋拉伸弹簧复位结构做了细节还原，弹簧的刚度参数匹配柱塞缸的回程阻力，确保压头完成作业后可自动回升至初始位置，省去手动回程的操作步骤；框架上的多档位调节孔位按照等间距排布，可根据不同工件的高度调整压头的初始位置，减少空行程长度，提升作业效率。液压油箱与动力单元集成布置，油箱容积满足连续30次满行程压装的油量需求，油箱盖设置有透气滤芯，避免野外作业时粉尘进入油路造成阀组卡滞，整体结构没有冗余的装饰部件，所有外露部件均做了圆角钝化处理，避免运输与作业过程中划伤操作人员。
