莫辛纳甘步枪配套PU3.5倍瞄准镜模型

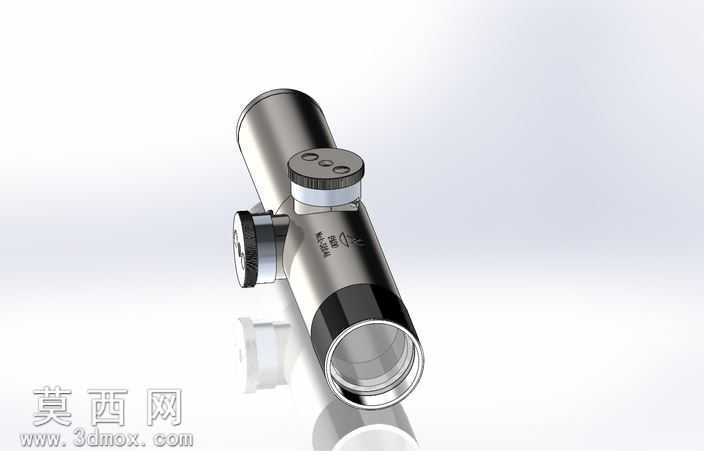

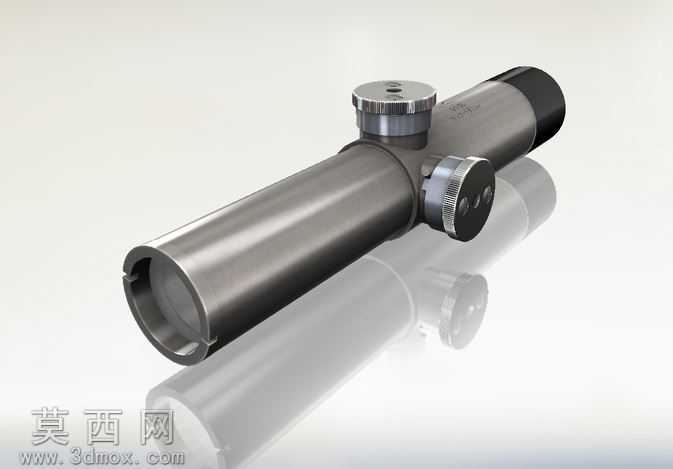

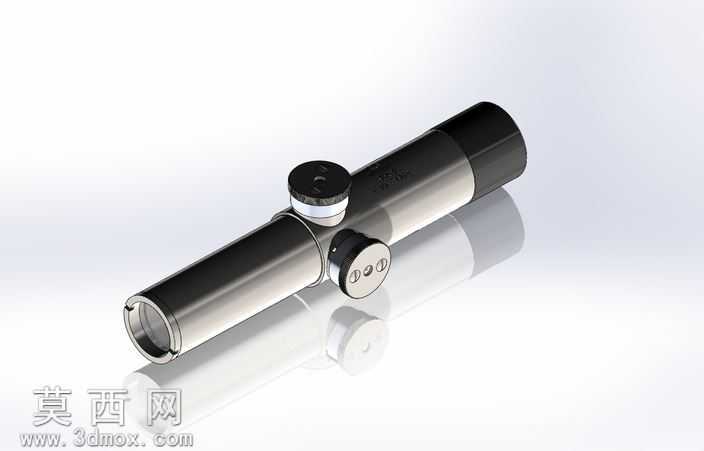

本作品为适配莫辛纳甘狙击步枪的PU3.5倍光学瞄准镜三维模型，建模阶段以二战时期列装的原版PU瞄具实物测绘数据为基准，在SolidWorks中完成全参数化结构搭建，严格还原真实瞄具的尺寸比例与装配逻辑。建模过程中首先完成镜身主体的回转体特征构建，通过旋转凸台命令生成主镜筒的基础轮廓，精准控制镜筒壁厚、前后物镜目镜的安装位尺寸，保证内部光学通道的空间预留符合真实瞄具的结构逻辑；针对顶部弹道调节钮、侧方风偏调节钮两个核心操作部件，单独拆分零件进行细节建模，还原调节钮表面的防滑滚花纹理、旋钮顶部的弹道刻度标识、调节钮与镜身连接的密封台阶结构，同时还原镜身尾部的目镜眼罩、前端物镜的金属压圈结构，以及镜身侧面用于安装到步枪基座的固定卡槽结构，所有零件间的装配间隙控制在合理范围，可实现虚拟装配下的调节钮转动动作模拟。材质与渲染阶段，针对不同部件匹配对应物理材质：镜身主体采用氧化处理的哑光钢材质，调整金属粗糙度参数还原原版瞄具的磨砂金属质感，避免过度反光造成的失真；调节钮部分采用亮面精钢材质，还原旋钮边缘切削加工的高光质感，同时在旋钮表面蚀刻的刻度位置做轻微的凹陷填色处理，还原真实瞄具的刻度标识效果；目镜与物镜的镜片部分采用高透光学玻璃材质，添加轻微的折射与反射效果，模拟真实光学镜片的通透感，同时在镜片边缘添加黑色消光绒材质的细节，还原瞄具内部的消光结构。渲染阶段采用柔光摄影棚布光方案，主光源从侧上方45度角照射，突出镜身的圆柱曲面轮廓与金属质感，添加底部柔光板消除硬阴影，同时通过环境贴图模拟真实的环境反射，让金属表面的反射层次更自然，最终渲染图还原了真实PU瞄准镜的金属质感与细节特征，模型同时导出STEP与IGES通用格式，可适配多数三维软件进行二次编辑，可用于军事装备科普展示、二战题材内容创作、枪械配件结构教学等场景。
