多规格建材输送分选一体化设备结构

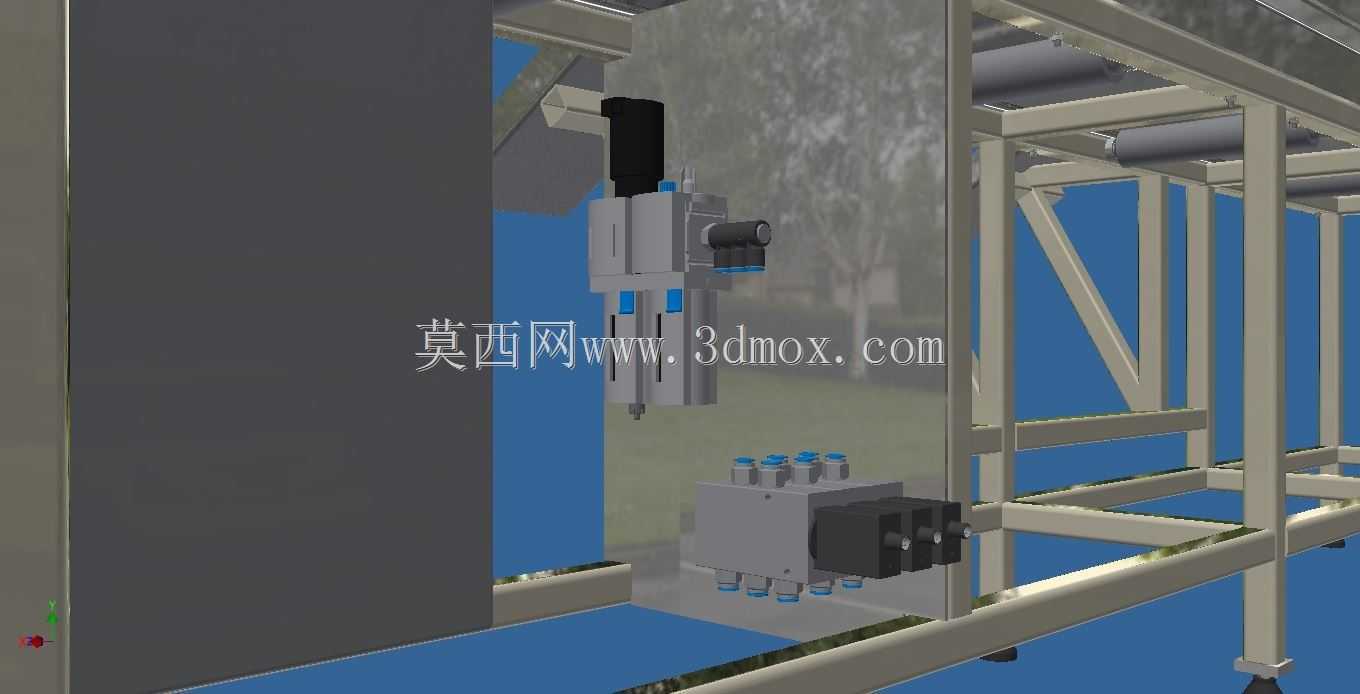

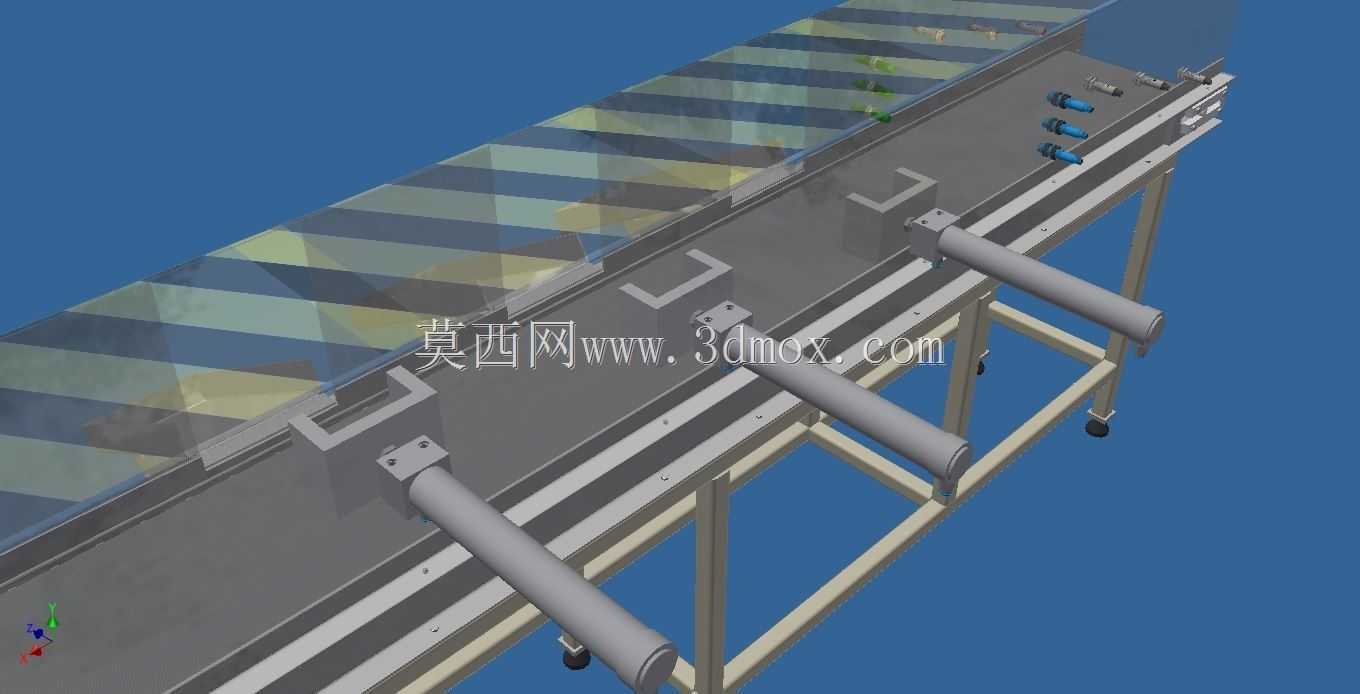

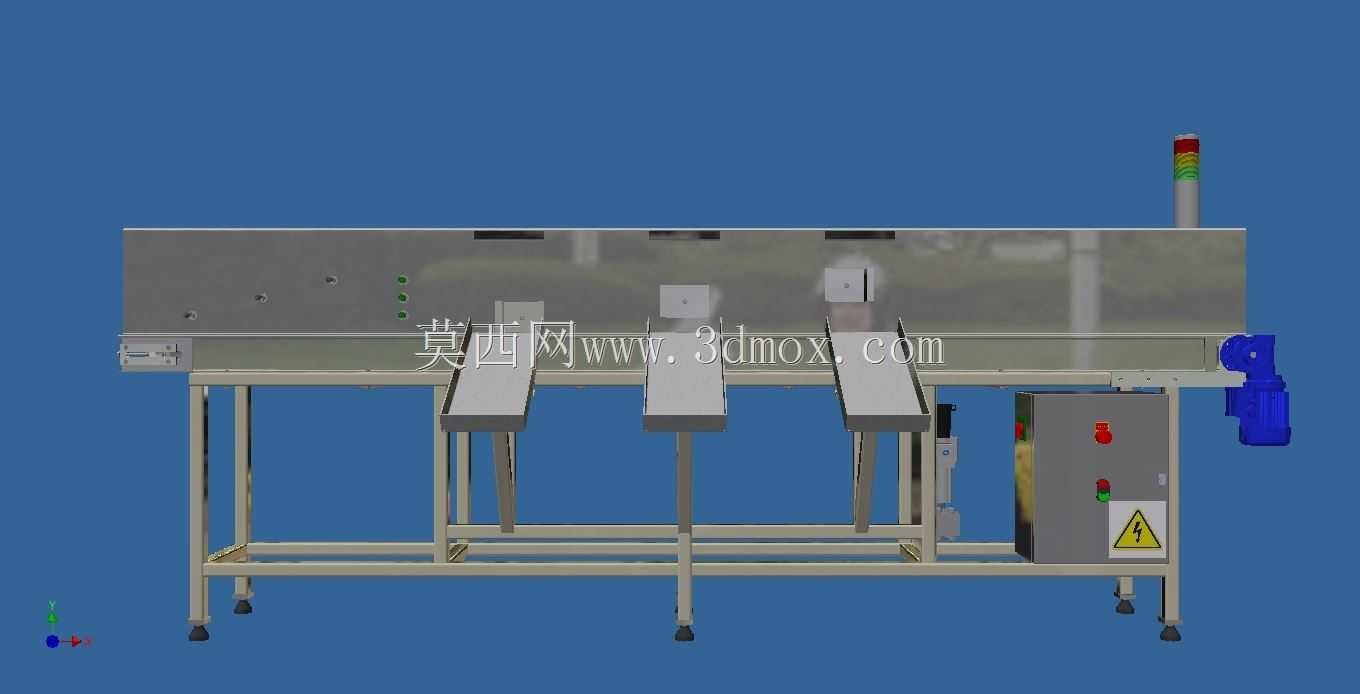

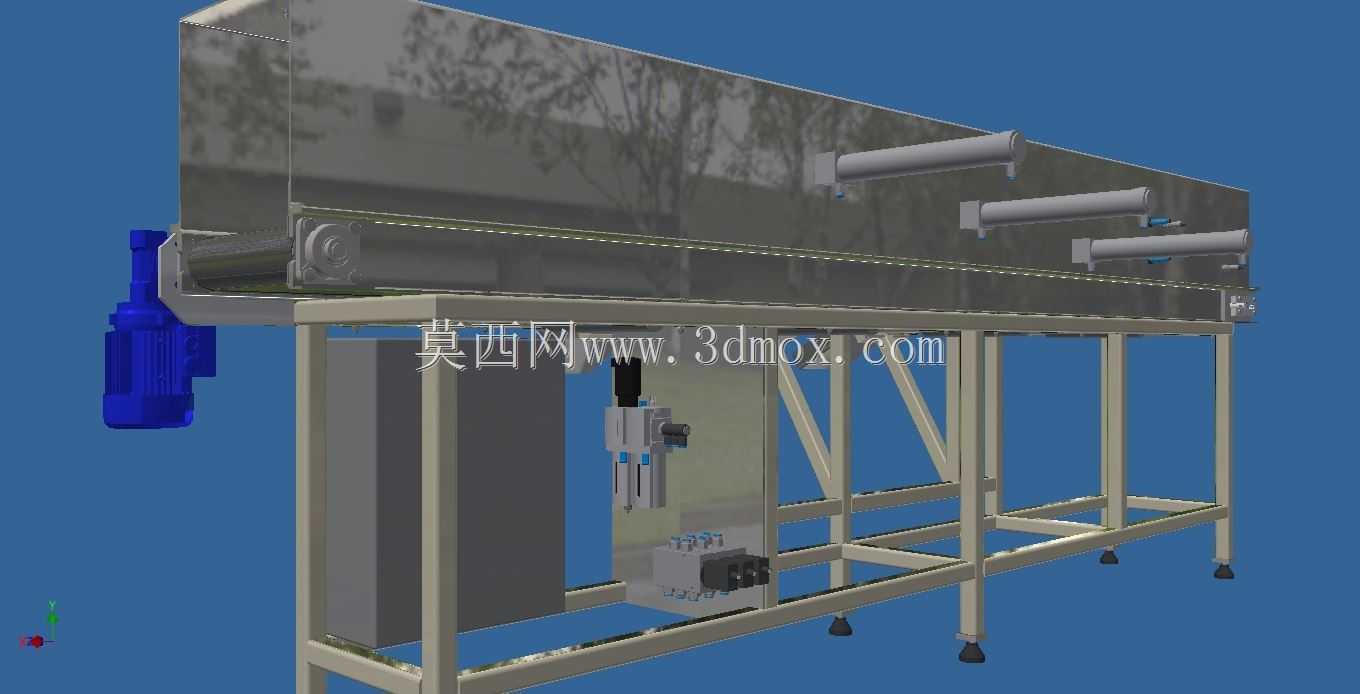

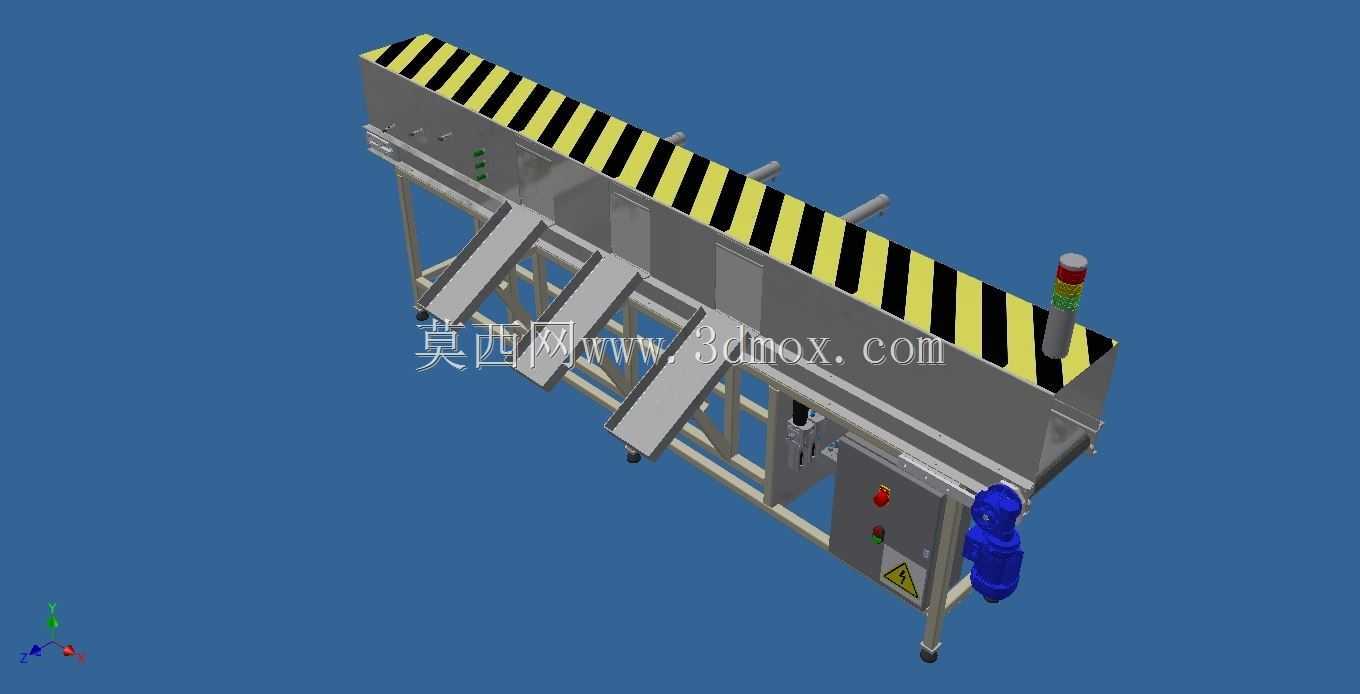

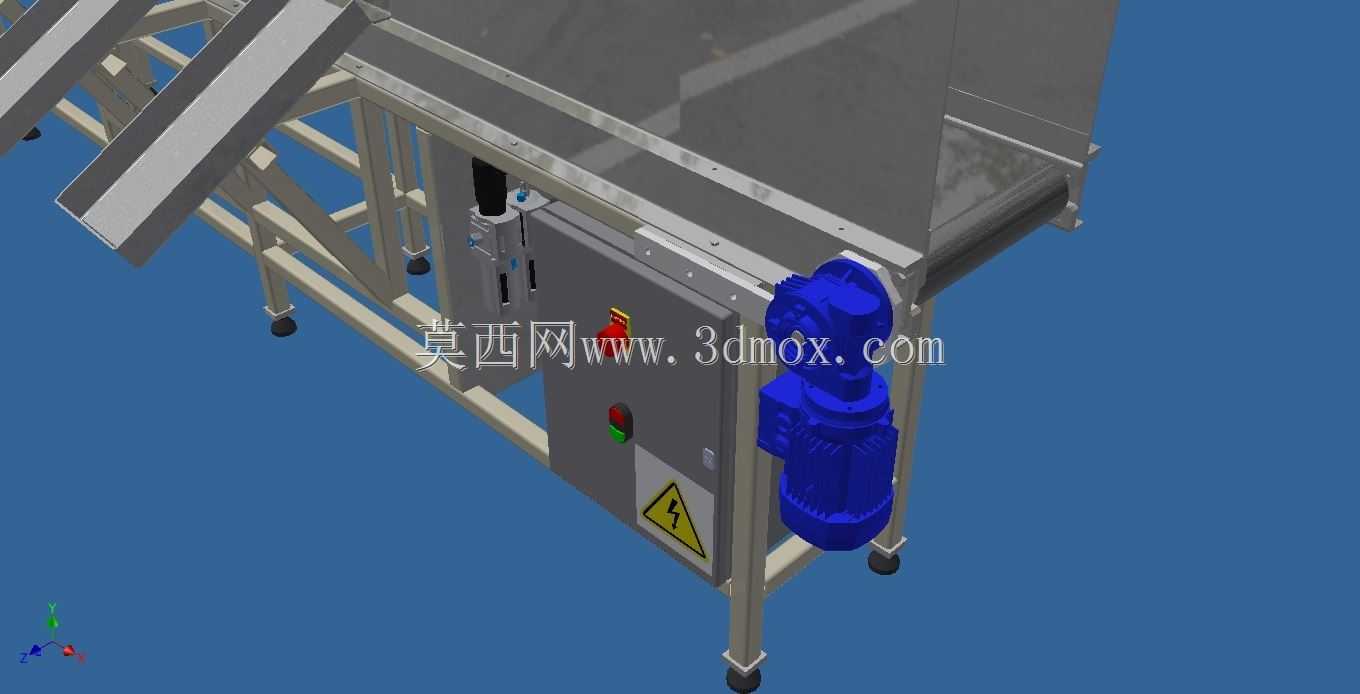

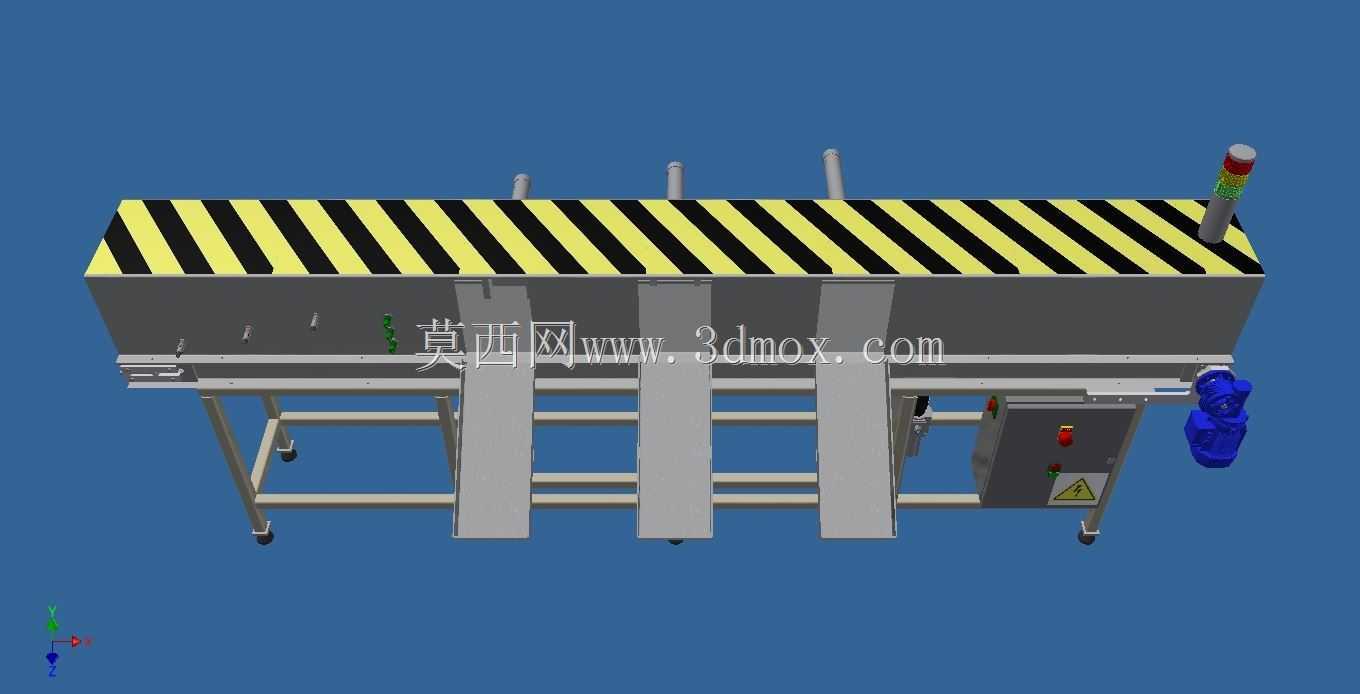

这款设备主要面向建材加工生产场景设计，核心解决不同尺寸规格建筑材料在工序流转中的输送与自动分选需求，替代传统人工分拣的低效作业模式，适配建材生产车间从原料初加工到成品码垛前的物料流转环节，可对接前端切割、成型设备出料端，也可衔接后端包装、仓储输送线，减少不同工序间的物料转运人力投入。设备主体采用长条形卧式布局，整体长度方向预留3200毫米的有效作业区间，机架采用方管焊接成型的框架式结构，底部设置可调式支撑脚，可根据车间地面平整度调整安装水平度，安装时需预留侧边检修通道与顶部警示区域的安全距离，避免与车间其他管线、设备产生干涉。设备顶部输送面边缘设置黄黑相间的安全警示条，端部安装多层状态警示灯，可实时反馈设备运行、故障、待料等不同工作状态，方便车间操作人员远距离识别设备工况。驱动端采用集成式减速电机直连输送辊组的传动方案，传动结构紧凑，减少中间传动环节的动力损耗，同时降低后期传动部件的维护频次。设备沿输送方向设置多组分料导向机构，可根据物料尺寸检测信号触发导向翻板动作，将不同规格的建材从对应出料口分流输出，检测环节搭配光电传感器与电容式接近传感器组合配置，可识别不同材质、不同尺寸的建材工件，避免漏检、误判问题，传感器安装位置预留调节余量，可根据实际生产的物料规格范围调整检测点位。气路控制单元采用集成式阀岛配置，统一安装在设备侧部的电控箱旁，气路管线沿机架内侧线槽规整排布，避免外露管线被输送物料剐蹭损坏，电控箱设置在设备端部操作侧，箱门设置安全锁与警示标识，内部预留PLC扩展点位，可根据产线升级需求增加通讯模块，对接车间MES系统实现生产数据上传。设计过程中优先考虑建材输送过程中的承重需求，输送面辊间距根据常见建材的最小尺寸设置，避免小尺寸物料卡滞在辊缝中，分料翻板的转轴采用带座轴承支撑，翻板表面加装耐磨衬板，减少长期与建材摩擦产生的磨损，延长易损件更换周期。设备整体的重心偏向下部驱动与机架区域，运行过程中无明显晃动，高速分料动作时也能保持整体稳定性，无需额外做地面预埋固定，适配多数现有建材车间的地面安装条件，侧部预留的多个维护开口可方便操作人员快速检修传感器、气路元件与传动部件，减少设备停机维护时间。
