槽轮式间歇传动机构结构设计

项目分类:机械图纸 发布时间:2021-10-29 ID:343729
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计

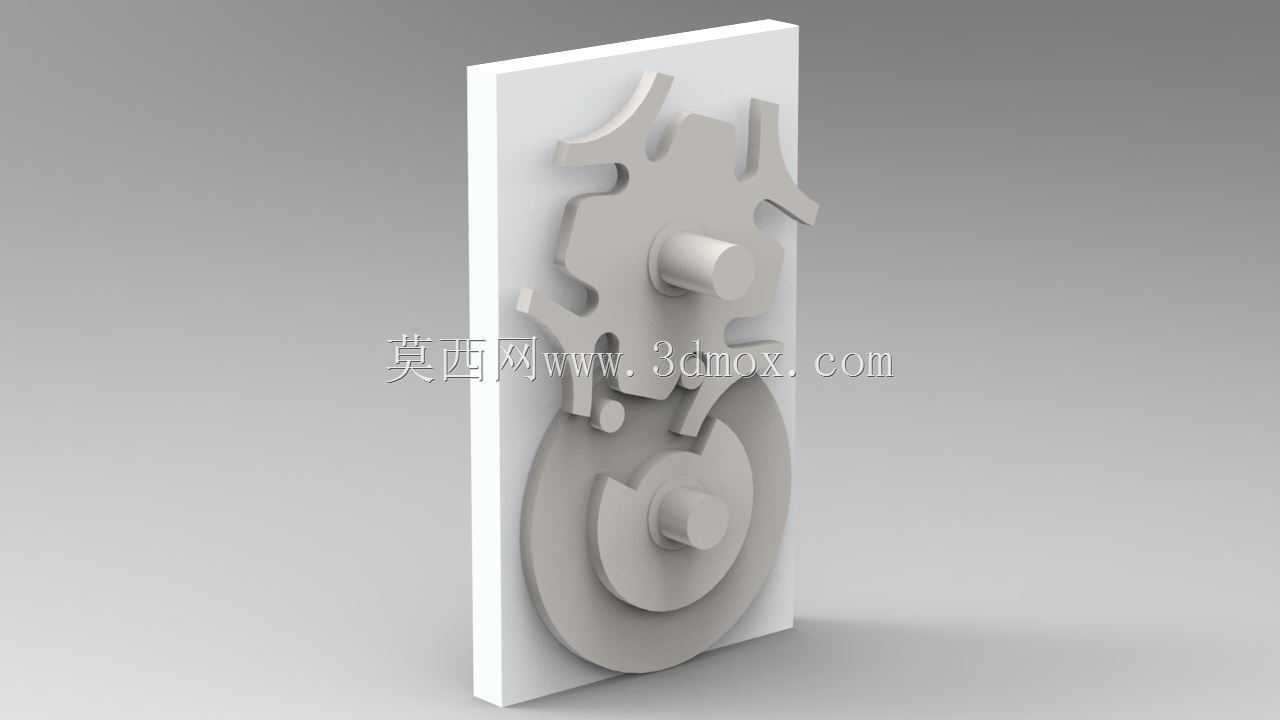

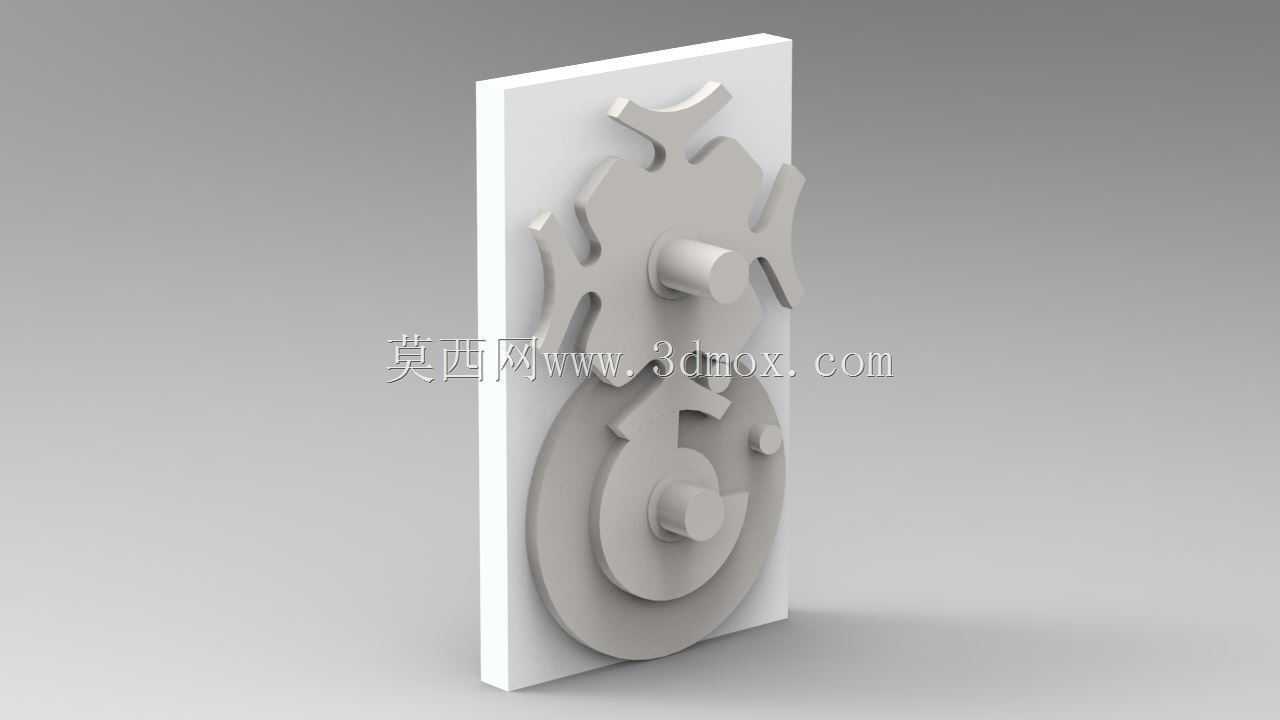

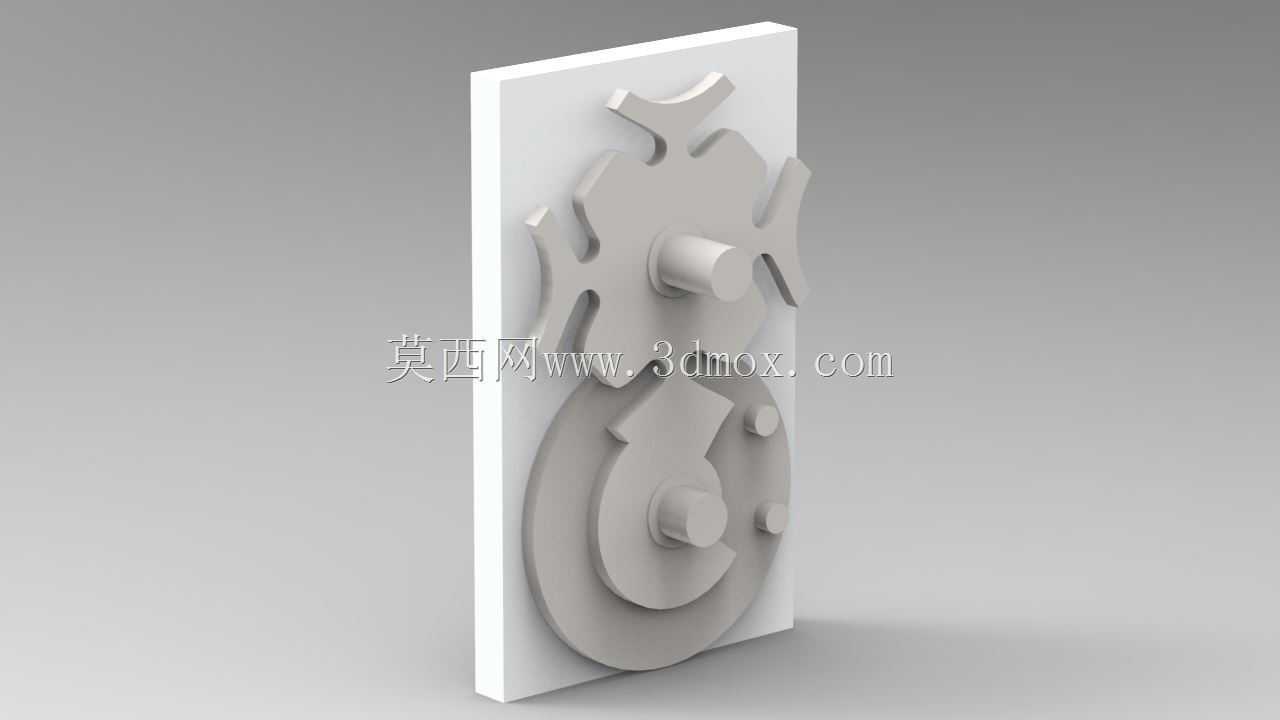

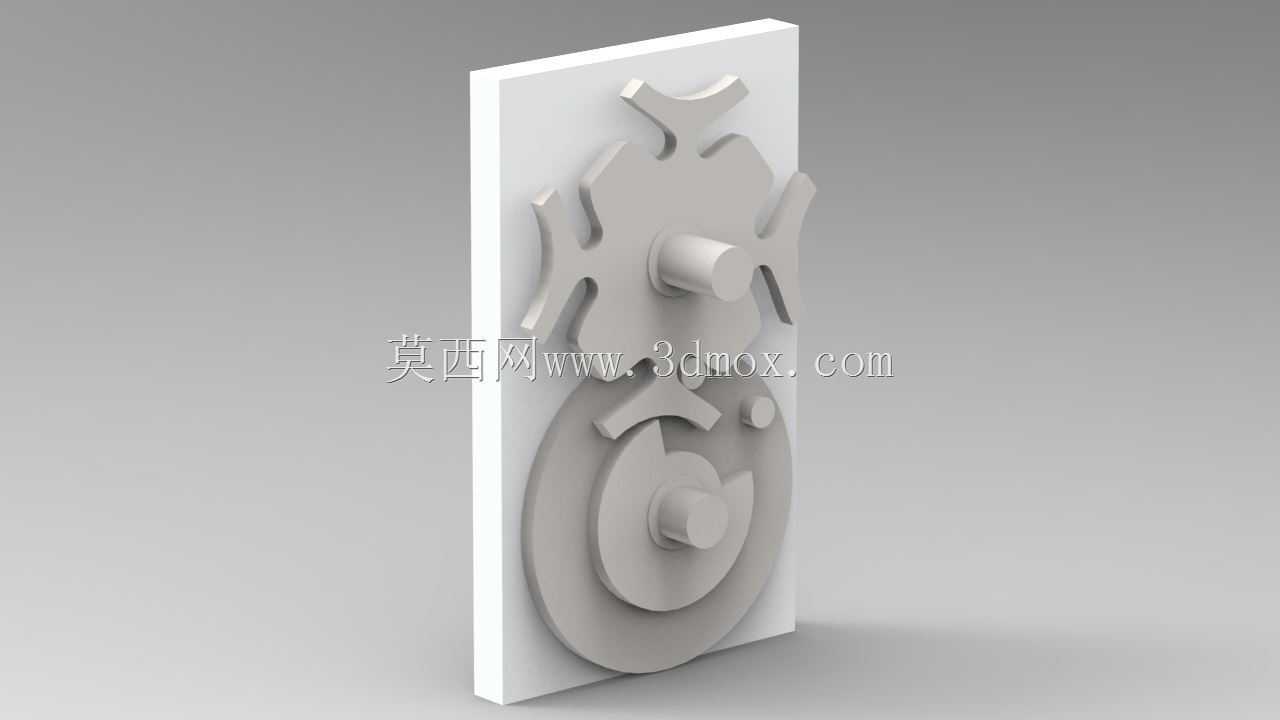

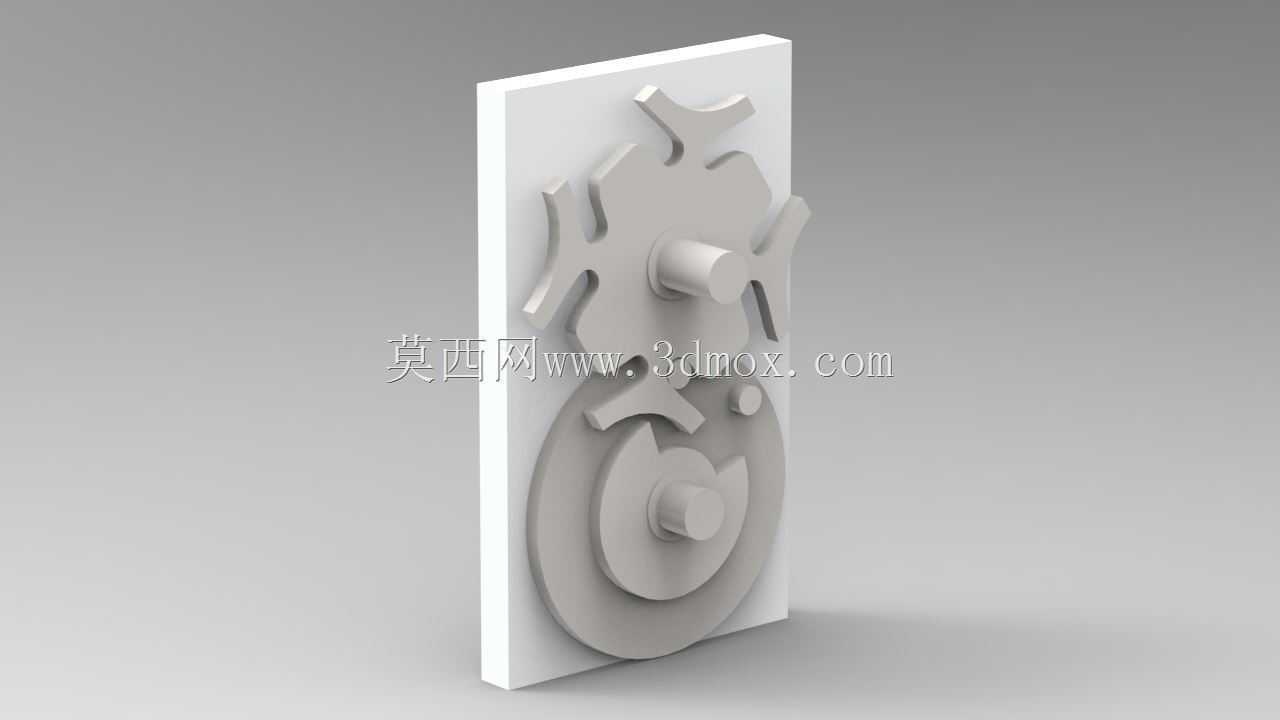

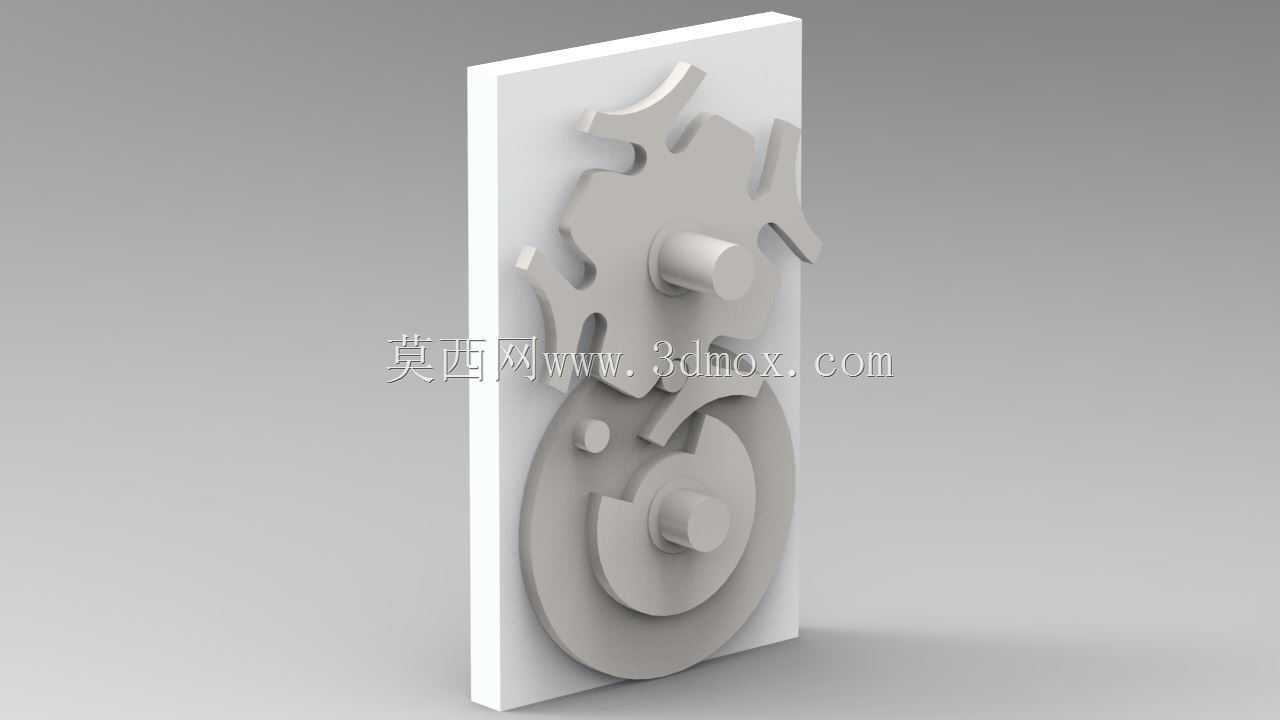

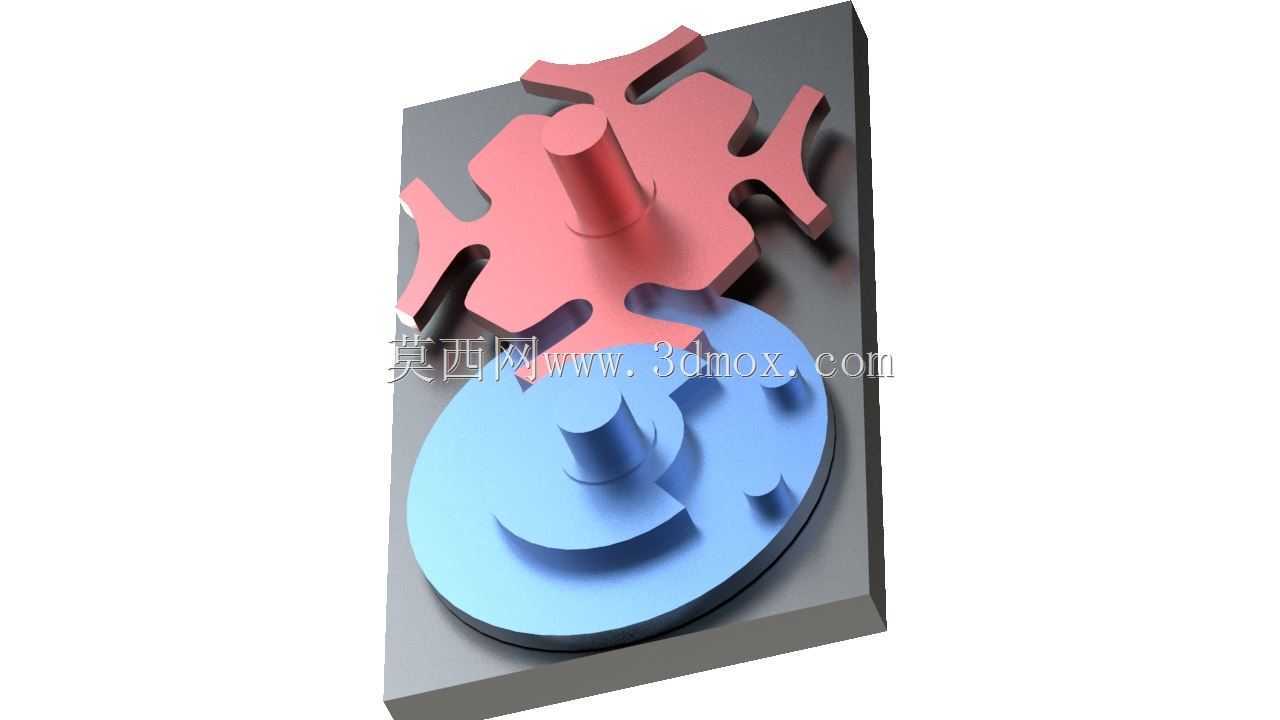

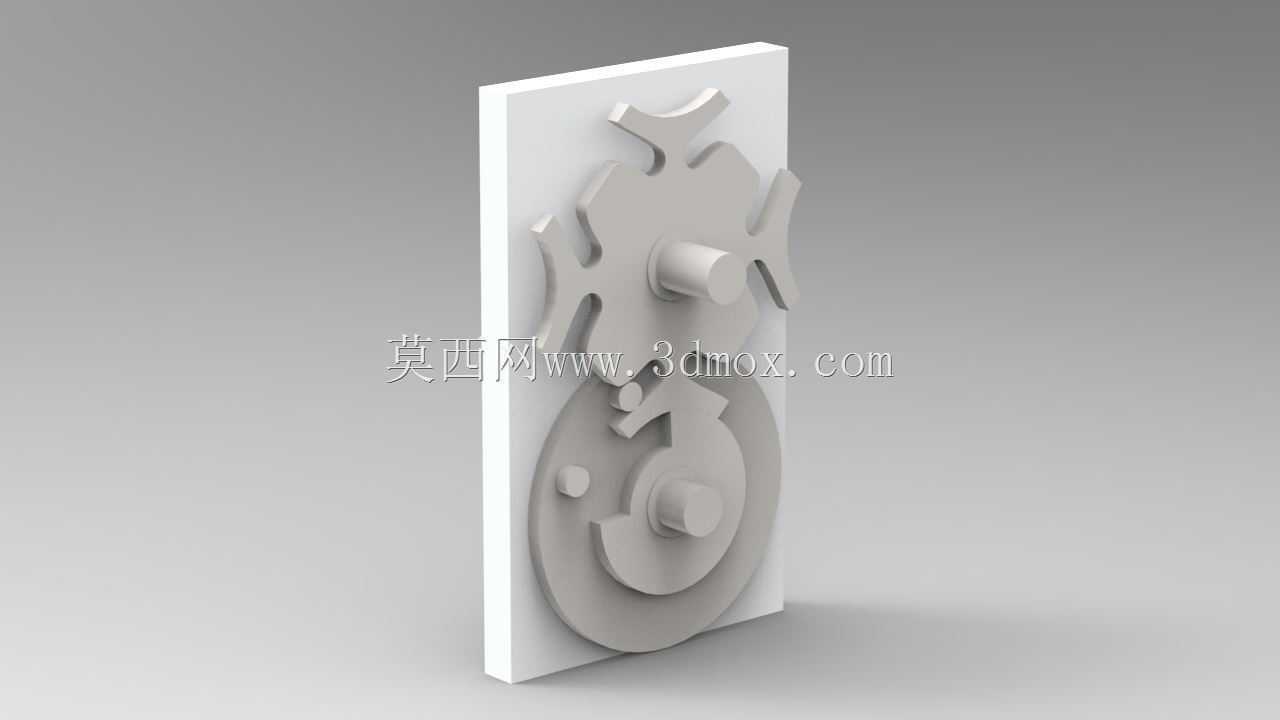

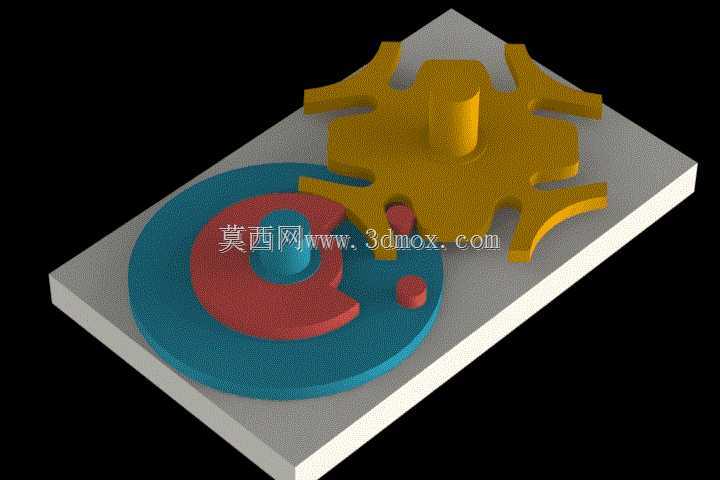

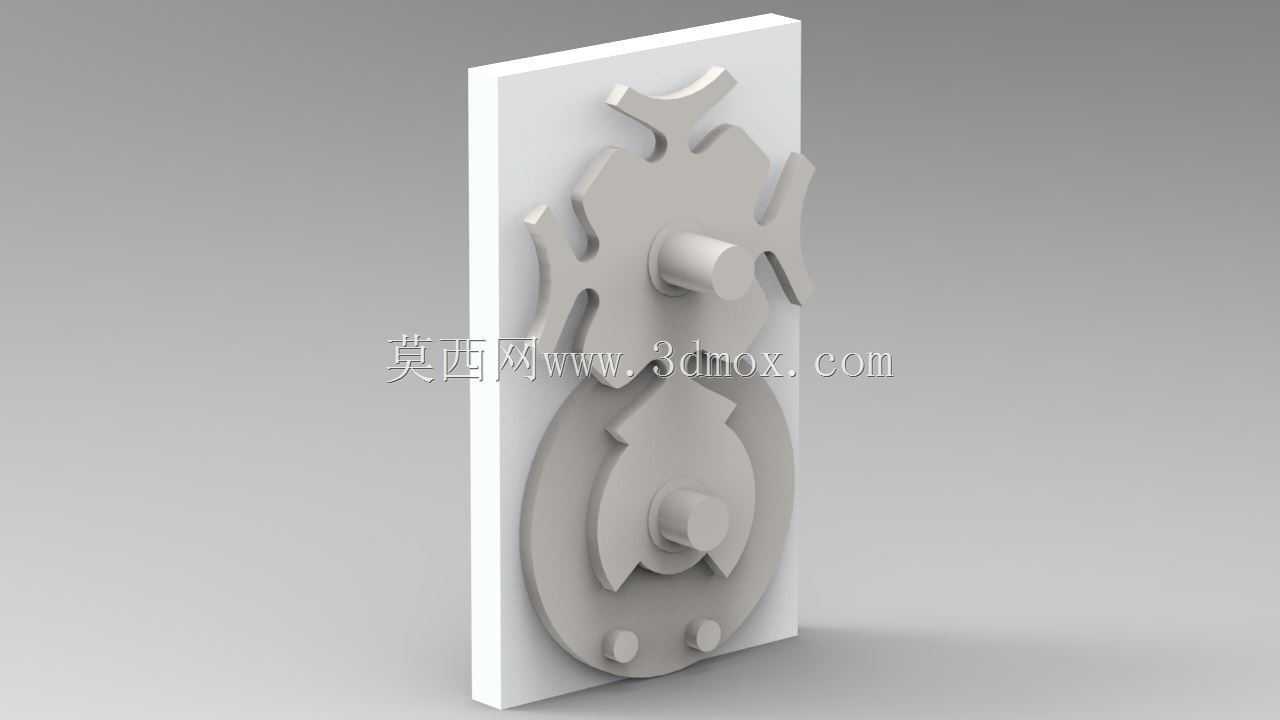

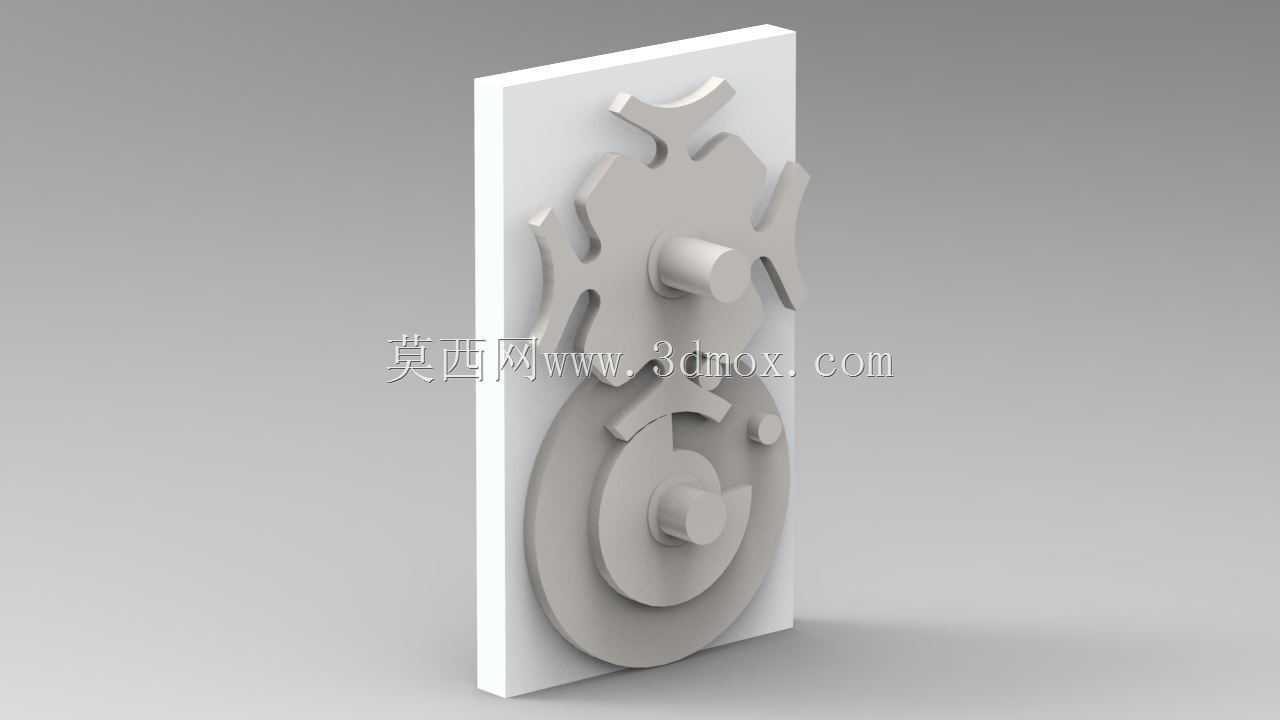

该间歇传动结构核心为外啮合槽轮传动形式,主动拨盘上的圆柱销在进入槽轮径向槽时,会带动槽轮完成定角度转位,当圆柱销脱离径向槽后,槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧贴合,实现槽轮的位置锁止,避免非转位阶段出现窜动,这类结构常被用在多工位转台、自动化送料、胶片卷片机构、包装机械的间歇送进工位中,相比棘轮传动,槽轮传动的转位过程冲击更小,运行噪音更低,适合中低速、定工位分度的传动场景。从结构布局来看,整个机构采用平板式安装基座,所有传动部件均布置在同一安装平面上,主动拨盘与槽轮的中心距可根据实际工位数量调整,本次展示的结构为四槽槽轮配置,对应每次转位90度,可适配四工位循环作业的设备需求,若需要调整工位数量,仅需修改槽轮的径向槽数量、拨盘圆柱销的分布半径即可完成适配,不需要大幅改动整体安装边界。设计过程中需要重点关注拨盘圆柱销进入径向槽时的切入角,需保证圆柱销中心线在切入瞬间与槽轮径向槽的中心线重合,避免切入过程出现卡滞或刚性冲击,锁止弧的配合间隙需要控制在合理范围,间隙过大会导致转位定位精度不足,间隙过小则会在装配和运行过程中出现卡滞,甚至加剧配合面的磨损。安装层面,基座上预留了两个部件的轴系安装孔位,主动轴可直接连接驱动电机输出端或同步带传动输出端,槽轮轴可直接连接工位转盘、送料辊等执行部件,整体安装厚度较薄,可直接嵌入设备的安装面板内部,不需要额外预留过大的安装空间,轴系的支撑可采用深沟球轴承搭配轴肩定位,保证传动过程的同轴度,降低运行过程中的径向跳动。实际应用中,这类槽轮机构的转位速度需要匹配工位的作业节拍,转速过高会导致圆柱销切入切出时的动载荷增大,加速部件磨损,通常这类结构的主动拨盘转速不超过每分钟100转,可满足绝大多数轻工自动化设备的间歇分度需求,结构中所有传动部件均无复杂曲面,加工难度低,采用普通铣削、线切割工艺即可完成零件加工,后期维护仅需定期在配合面添加润滑脂,即可保证长期稳定运行。
