实验室拉伸机用UTM夹紧耦合夹具结构

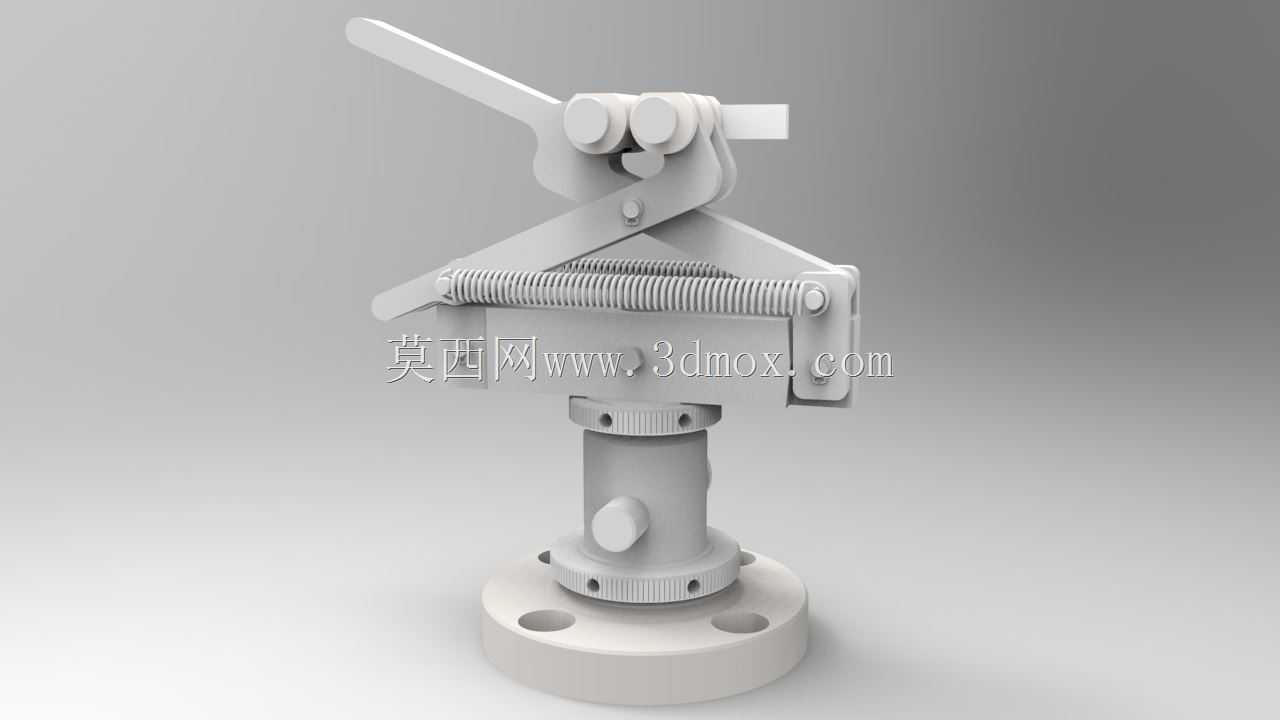

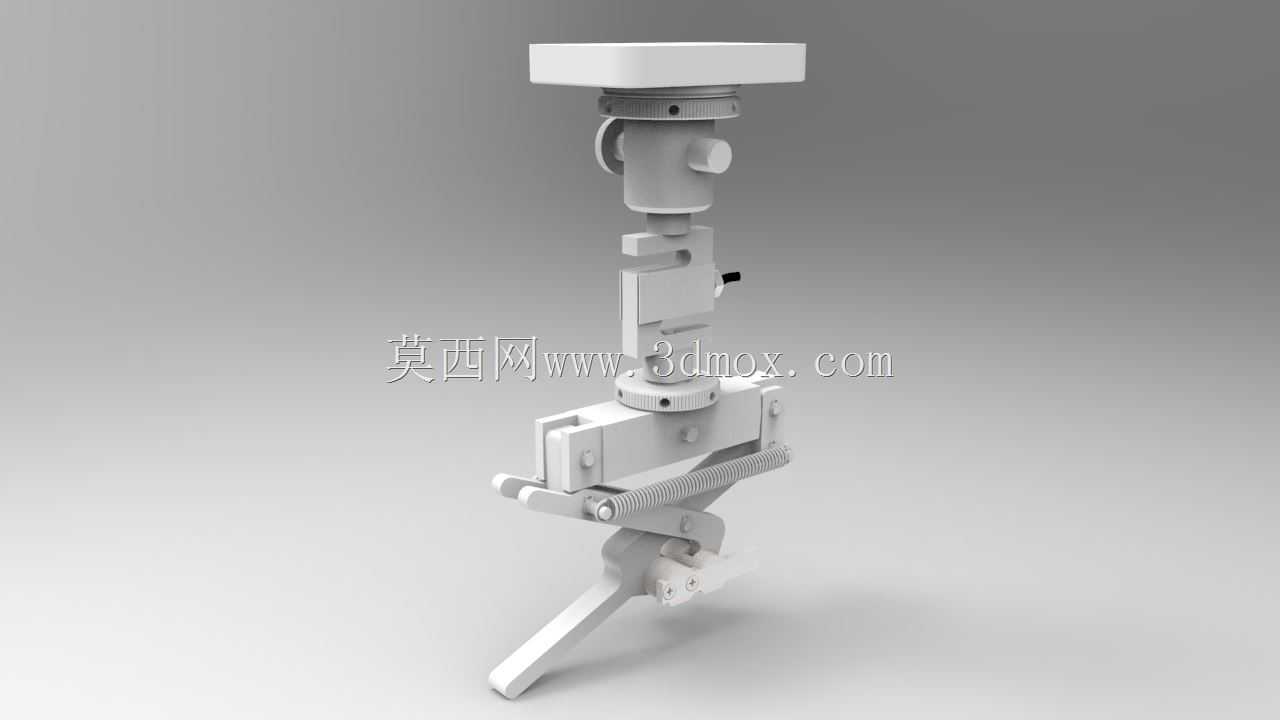

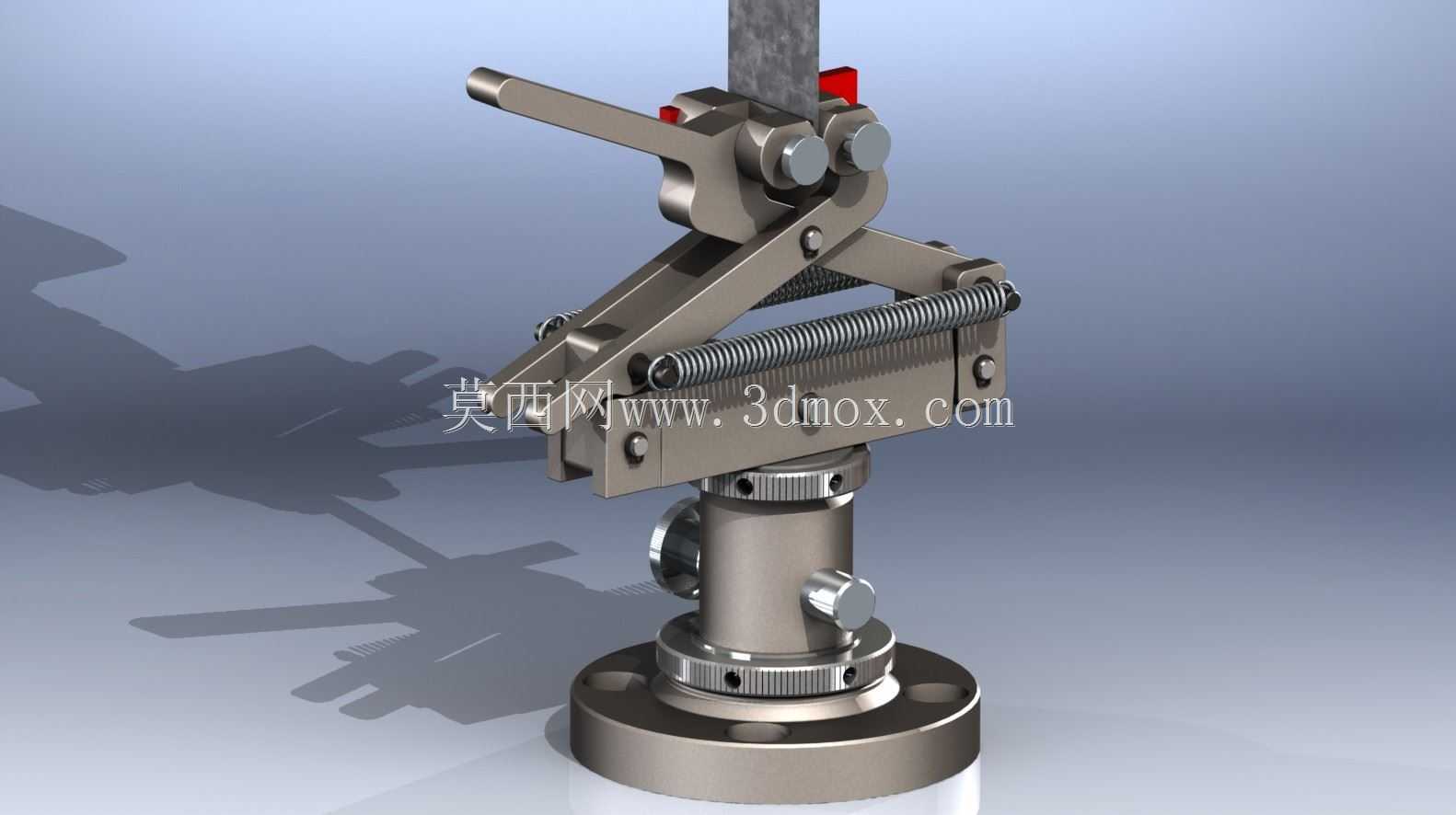

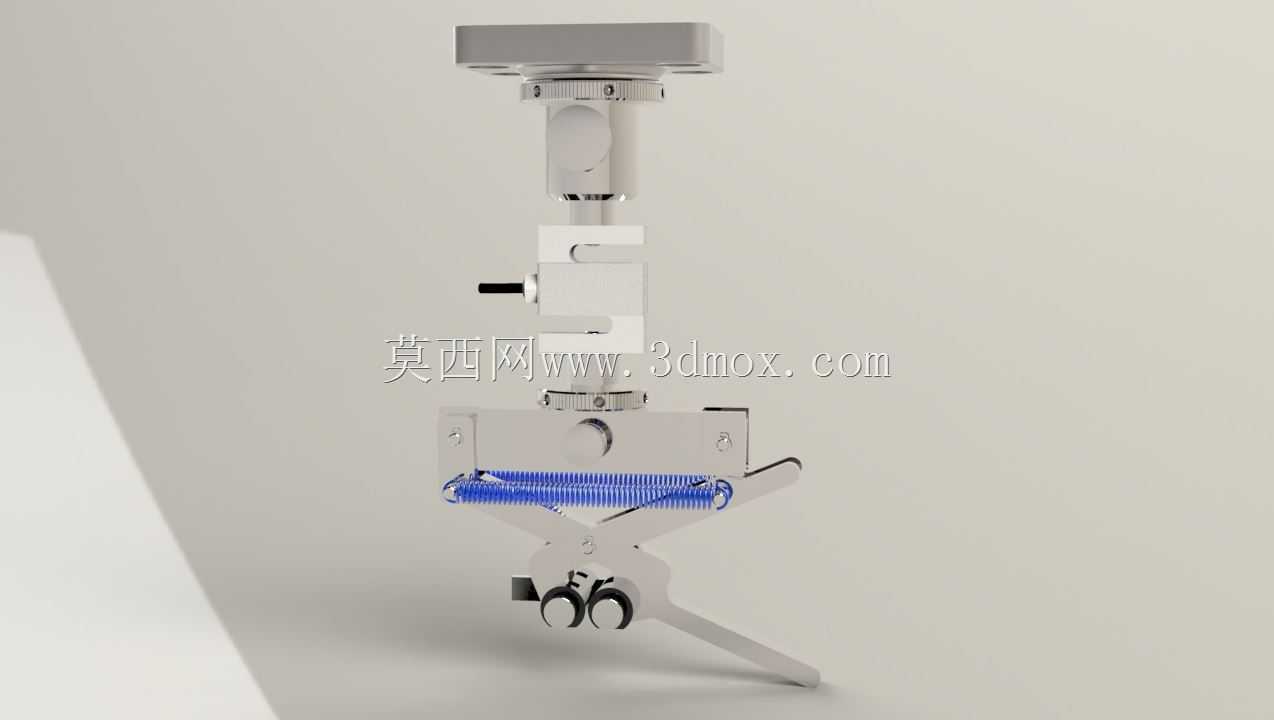

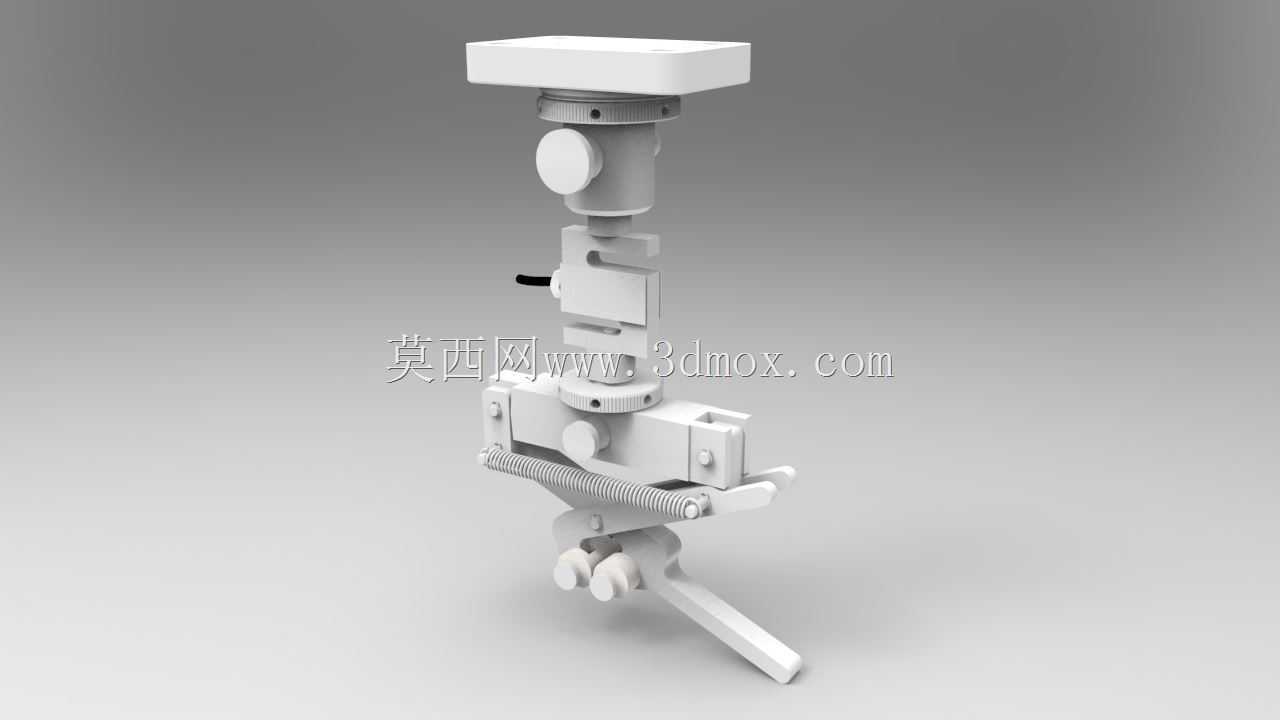

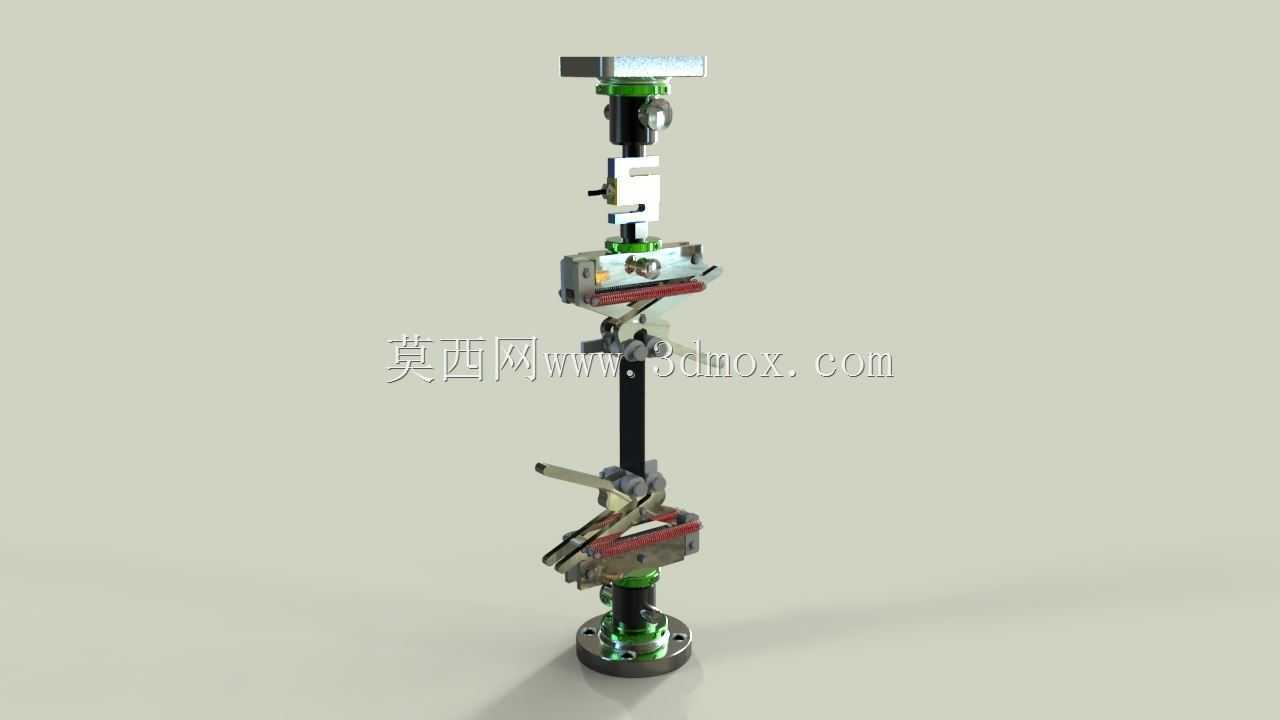

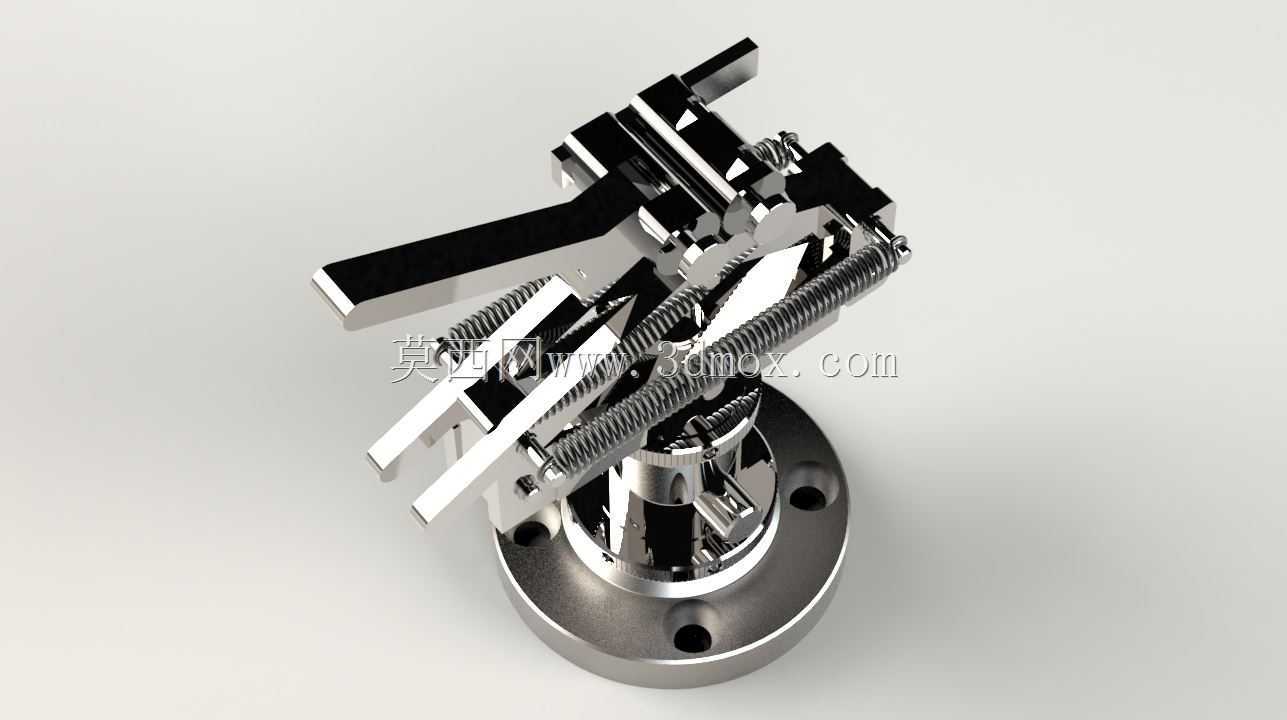

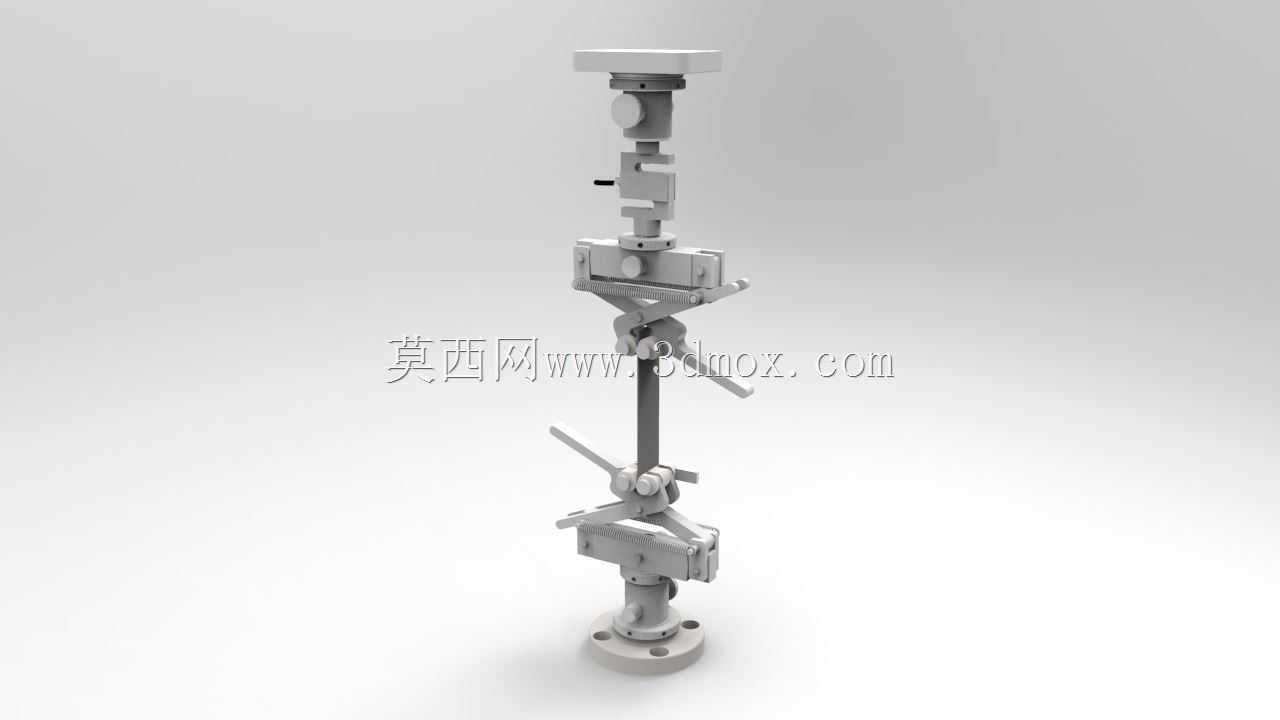

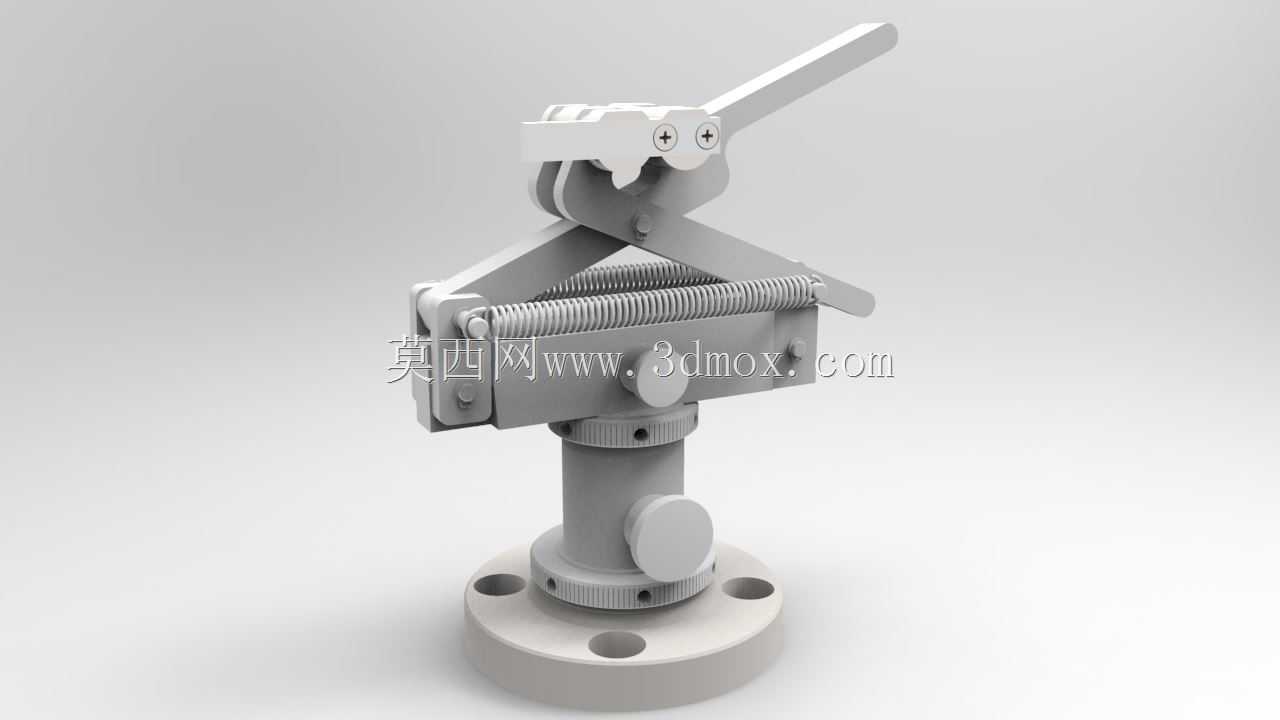

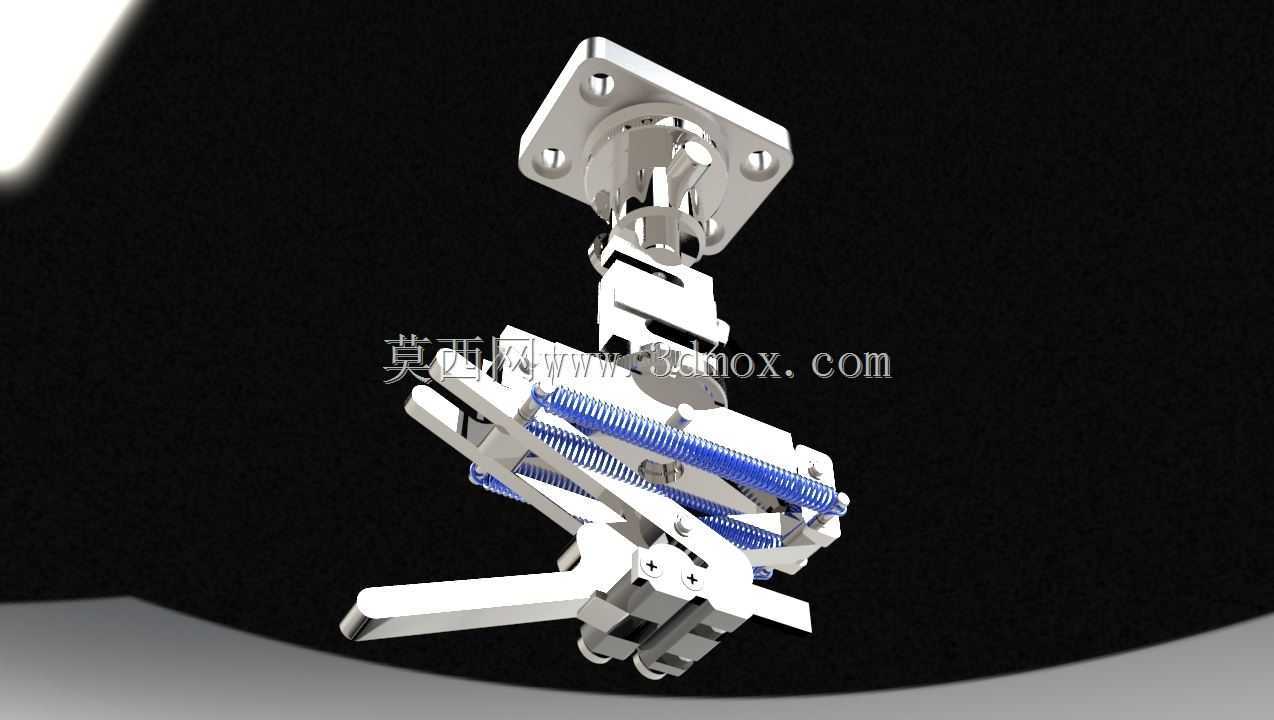

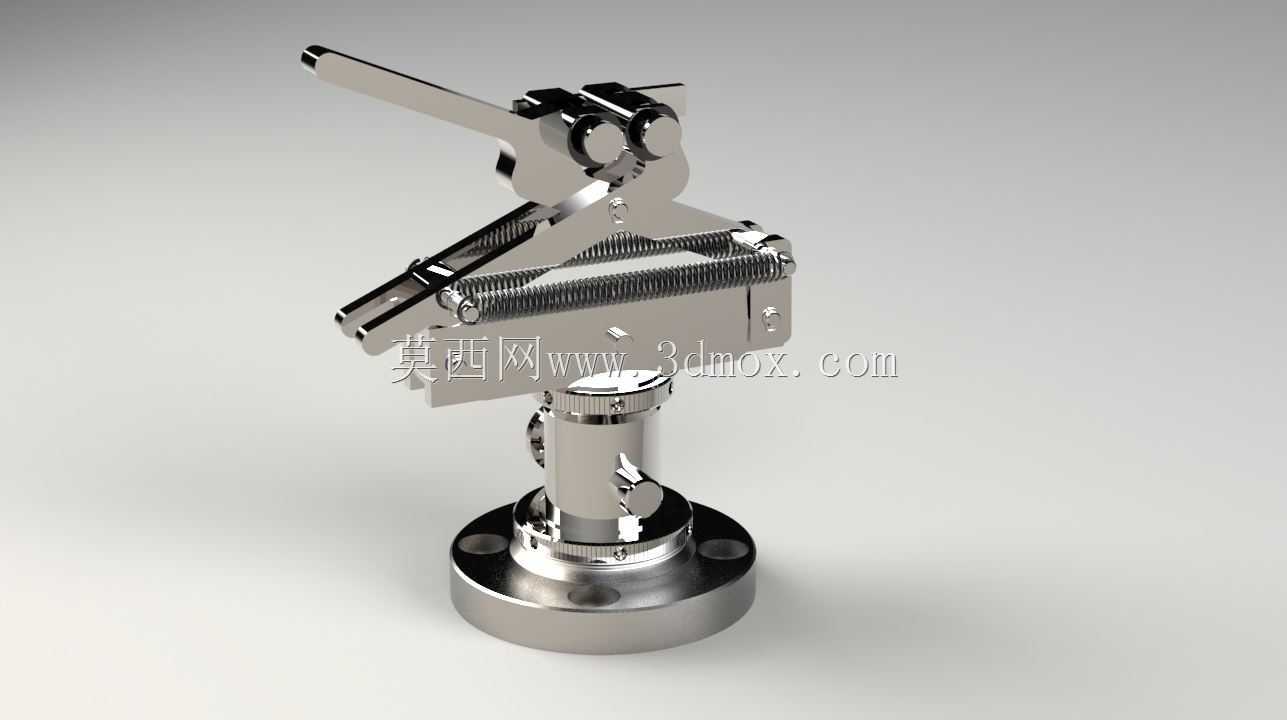

该结构为材料力学性能测试场景配套的专用夹紧耦合部件，主要适配实验室万能拉伸试验机的装夹需求，用于在静态拉伸、低周循环加载等试验过程中，可靠夹持片状、棒状等不同形态的试样，避免试样在加载过程中出现打滑、偏移、夹持端应力集中断裂等问题，保障试验数据的准确性。从结构设计逻辑来看，整体采用上下同轴布局，上部为与试验机加载端连接的安装法兰接口，接口处设置周向均布的连接孔位，可直接匹配主流UTM设备的动横梁输出端安装尺寸，安装时无需额外加工过渡转接件，能快速完成装拆更换。中部的耦合调节结构设置了偏心锁紧旋钮与微调间隙结构，可根据试样厚度快速调整钳口开合范围，调整行程覆盖常规非金属、金属薄片及小直径棒材试样的夹持尺寸需求，锁紧后可实现无间隙刚性连接，加载过程中不会出现回程间隙。下部的夹紧执行端采用杠杆增力结构，配合复位弹簧实现钳口的同步开合，夹持力随加载拉力的增大同步提升，避免大载荷下试样滑脱；钳口接触面设计有交错防滑齿纹，针对不同硬度的试样可更换对应齿形的钳口垫块，无需拆解整体结构即可完成配件更换。整体结构的外形轮廓在加载轴向上无外凸结构，最大回转半径控制在试验机加载仓的安全边界内，安装后不会与试验仓的防护门、引伸计安装架产生运动干涉。设计过程中充分考虑了试验操作的便捷性，单手即可完成试样的装夹锁紧动作，无需借助额外工具，可有效提升批量试验的操作效率；各铰接位置均设置了耐磨衬套，长期反复加载使用后不会出现铰接点旷量，保障夹持同轴度，减少试验过程中的附加弯矩影响。
