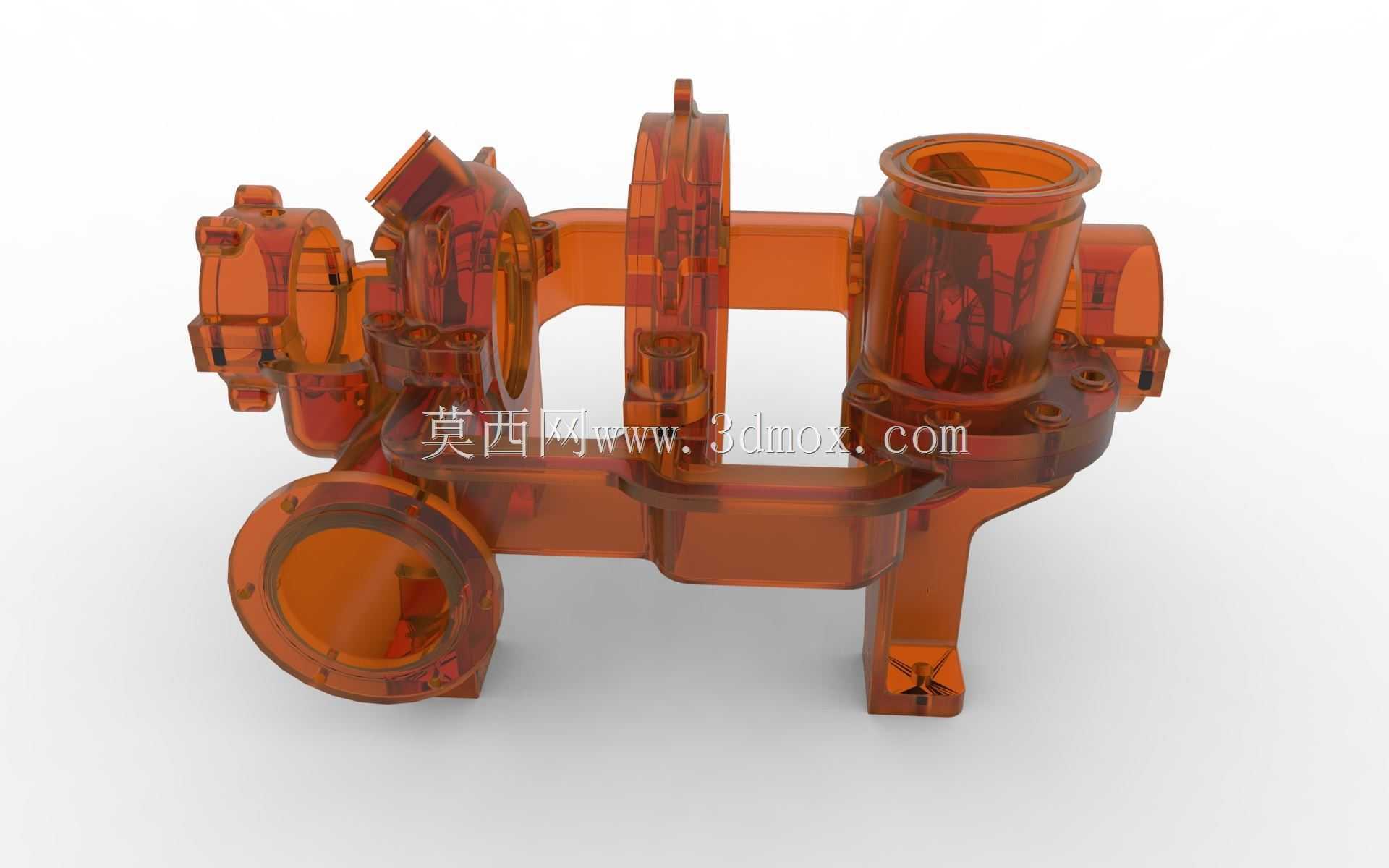

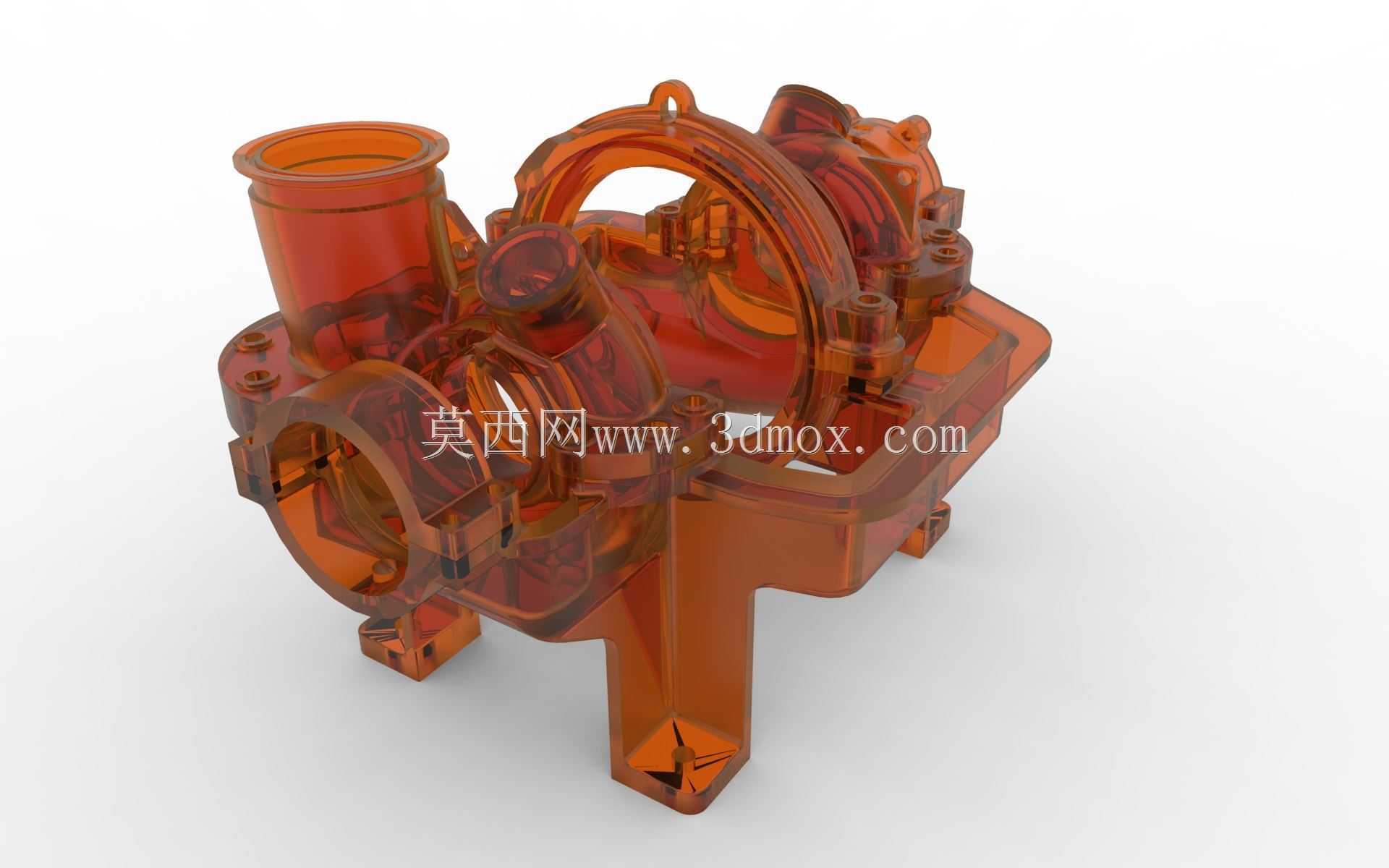

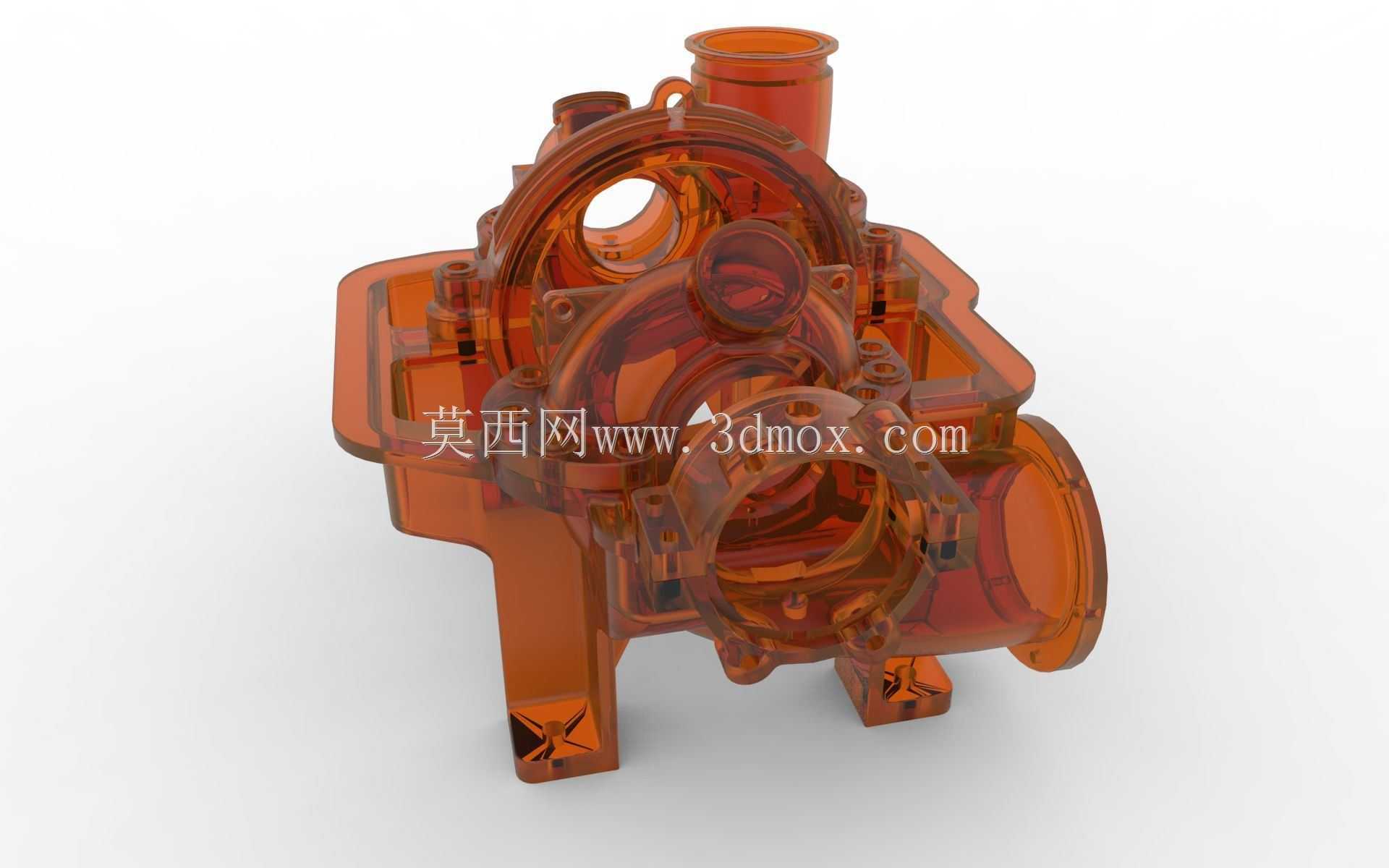

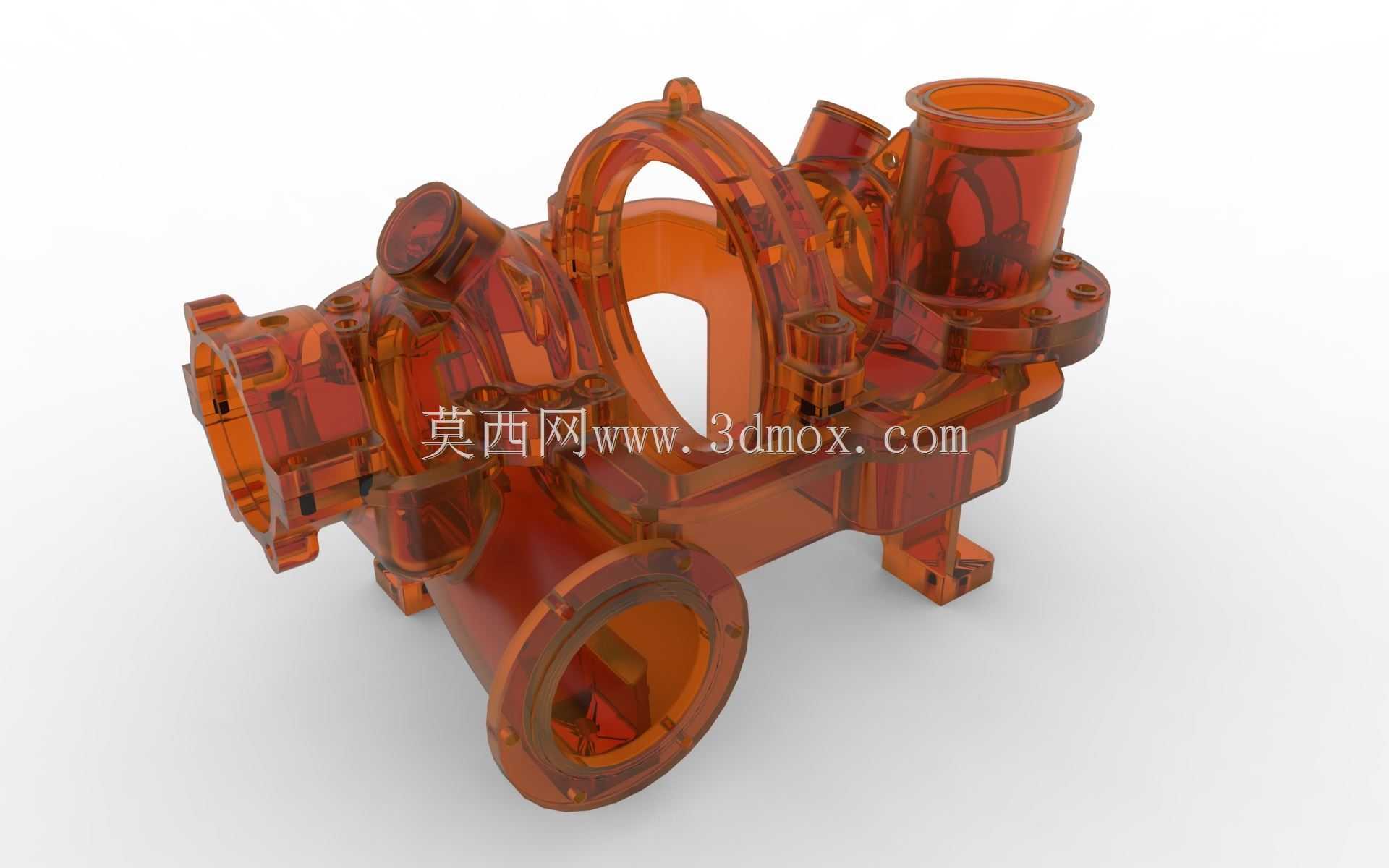

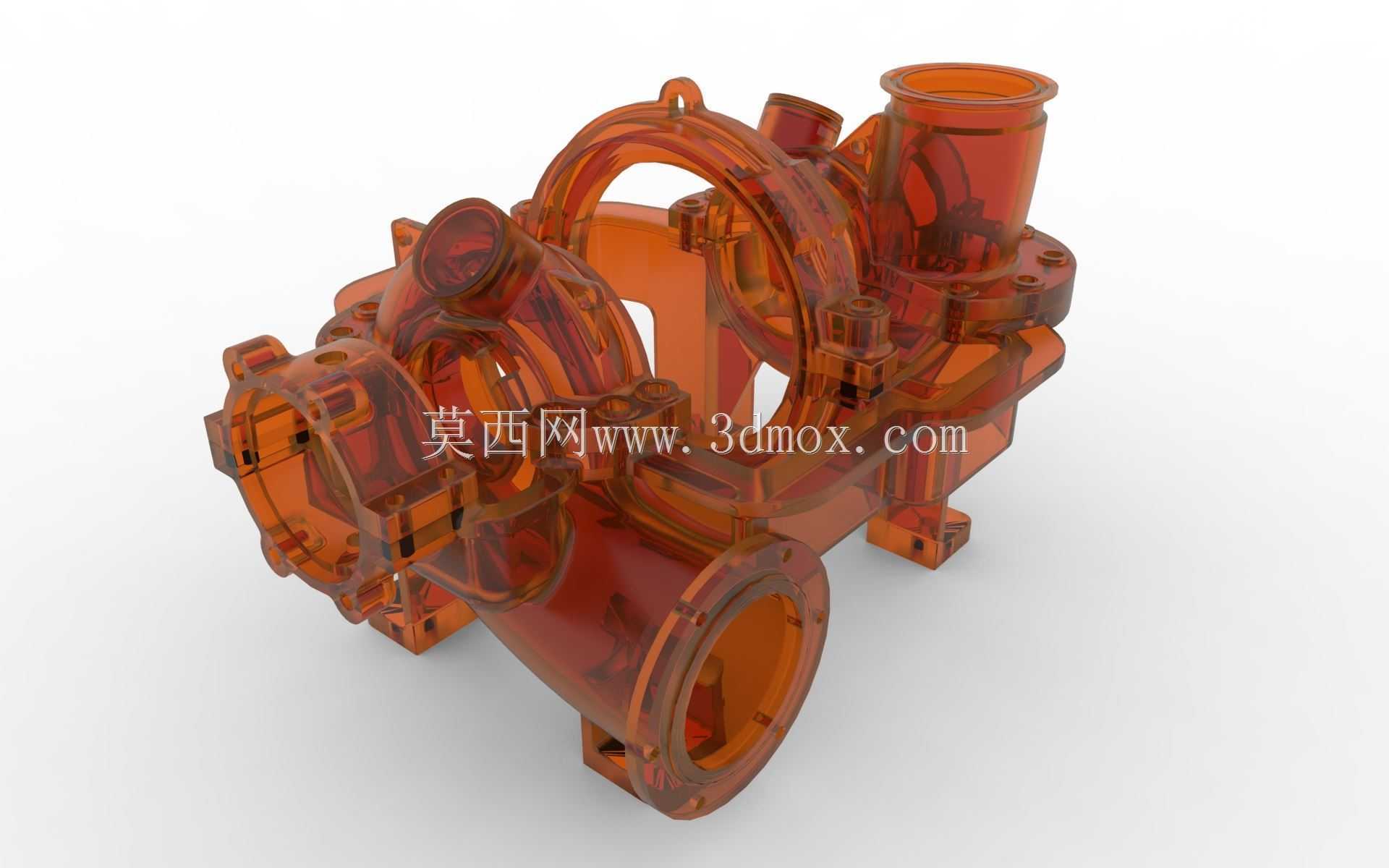

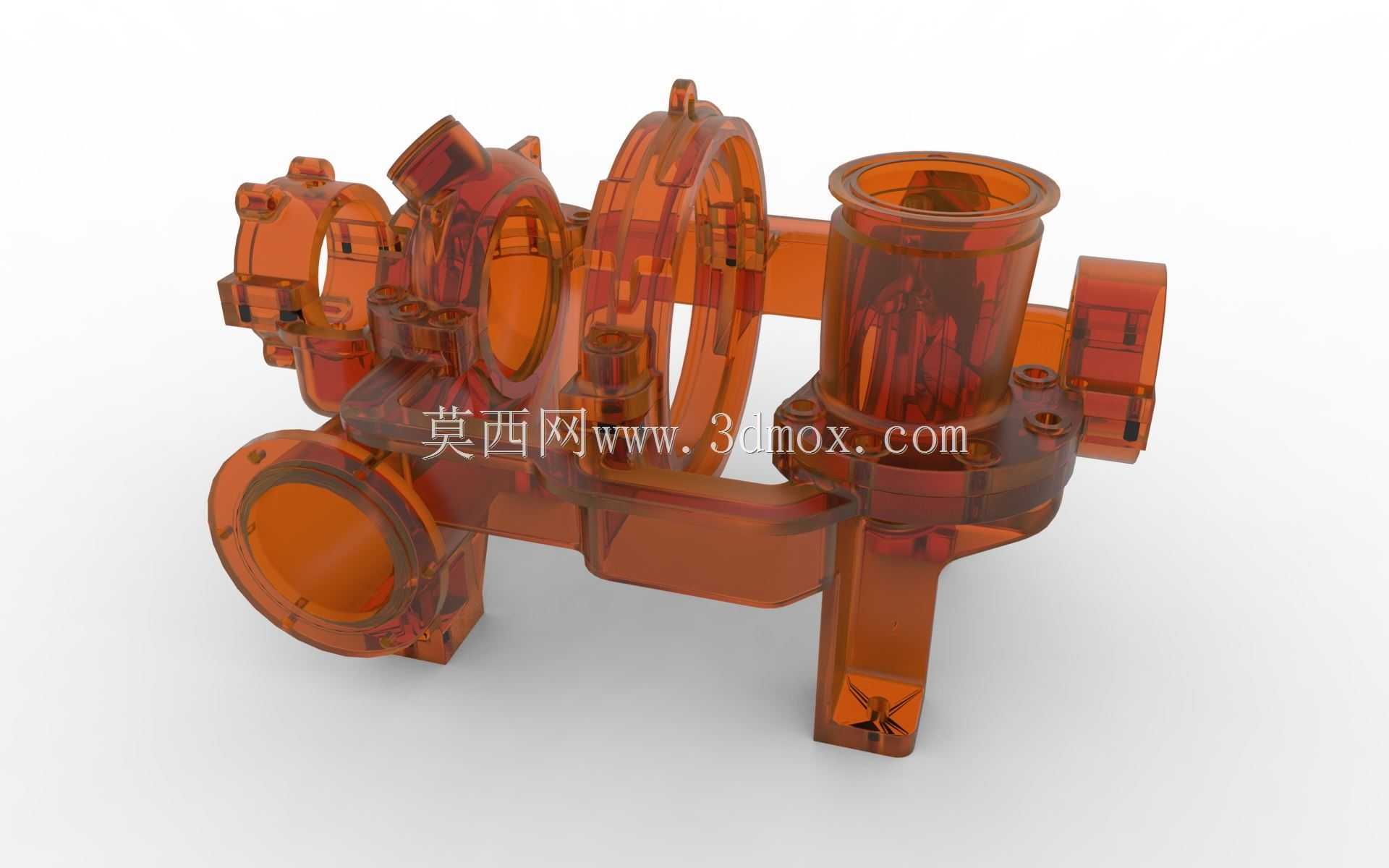

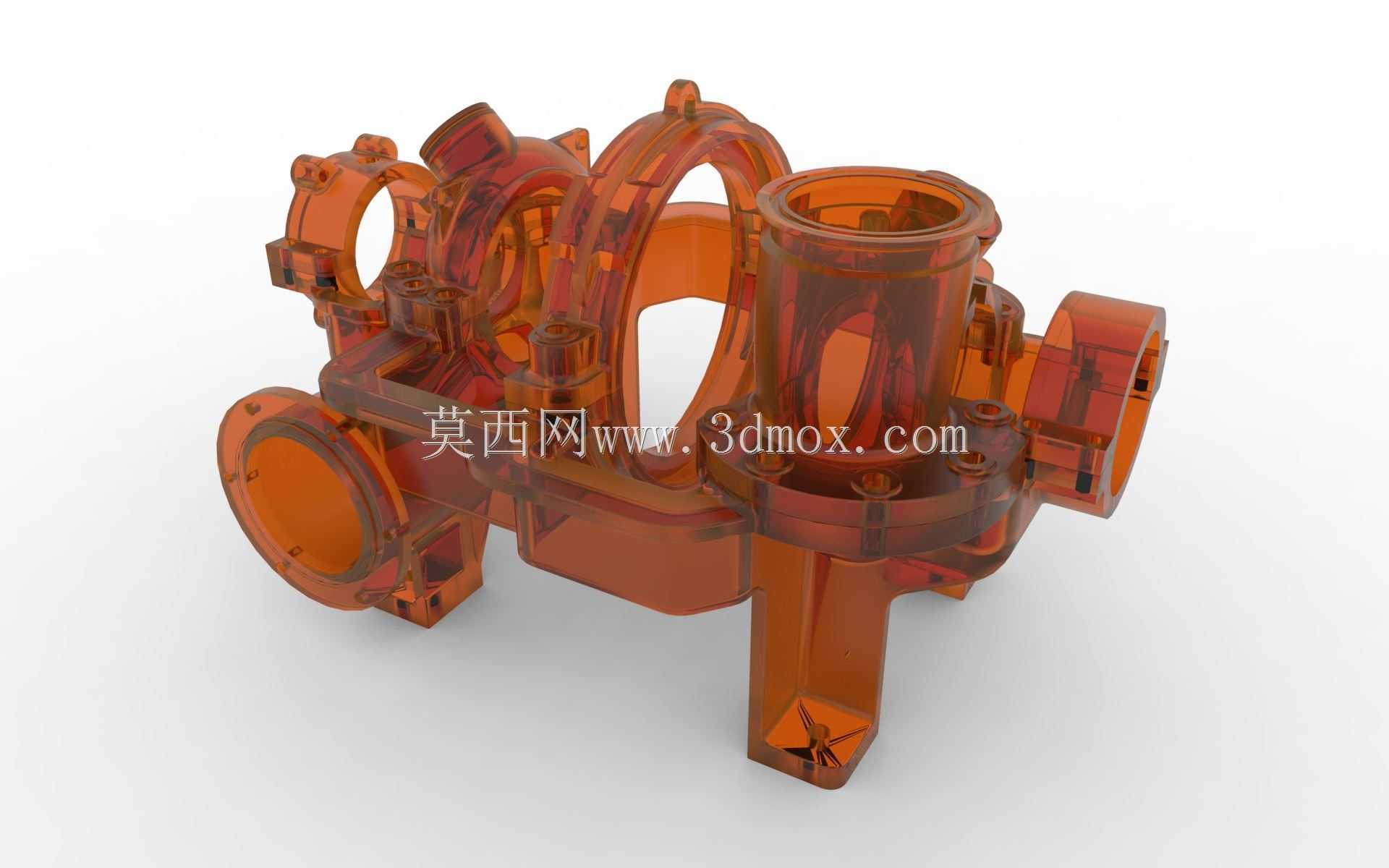

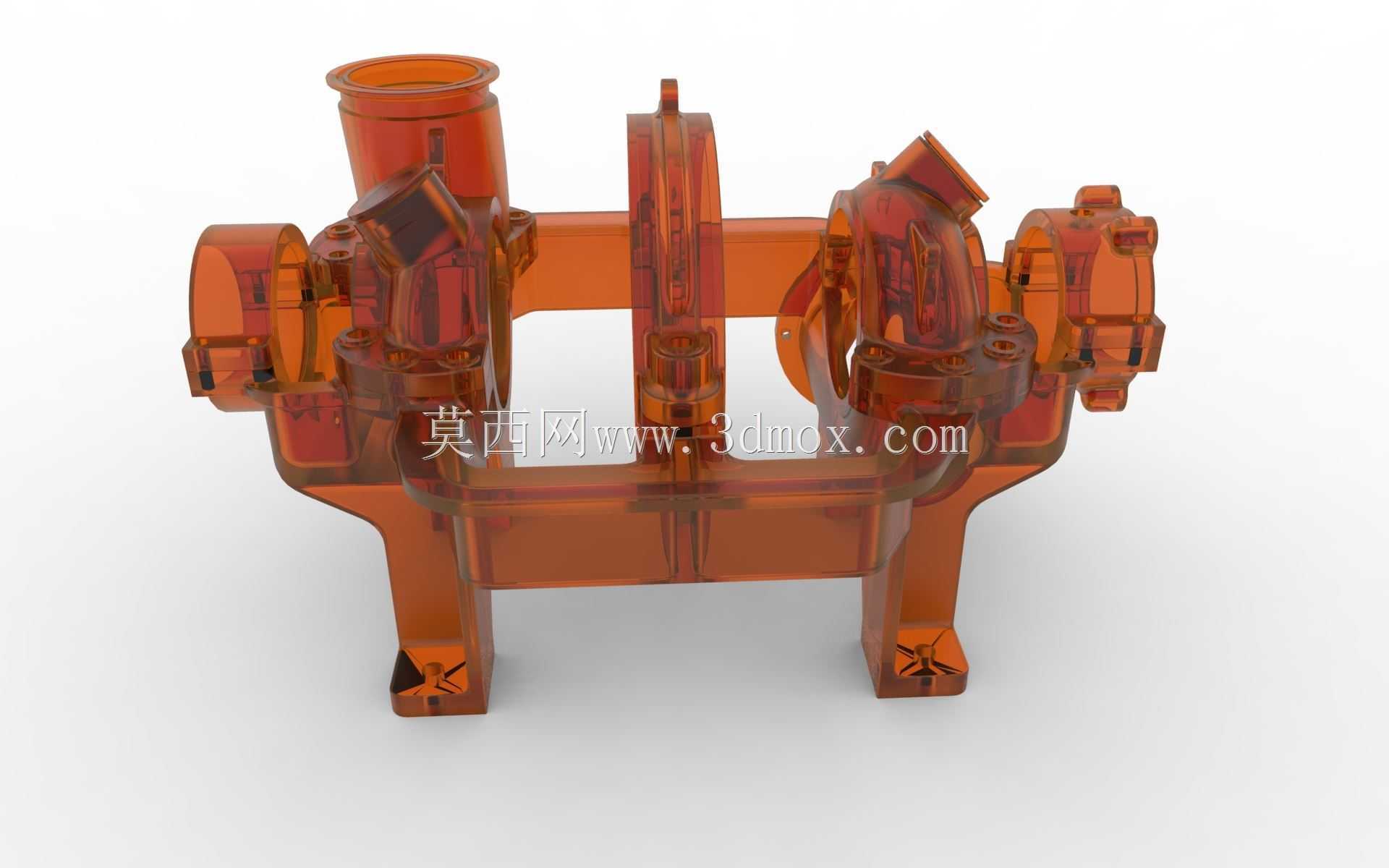

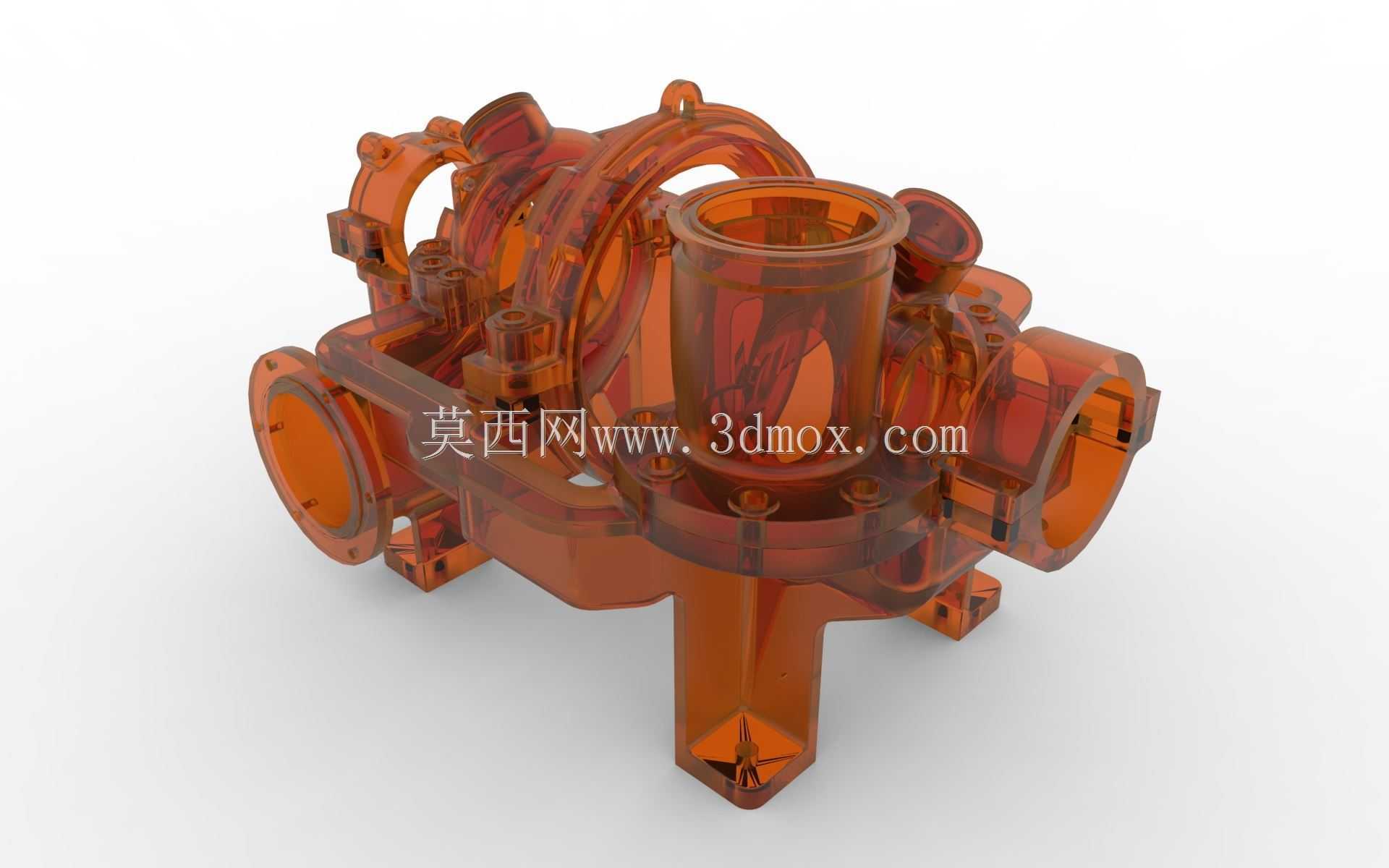

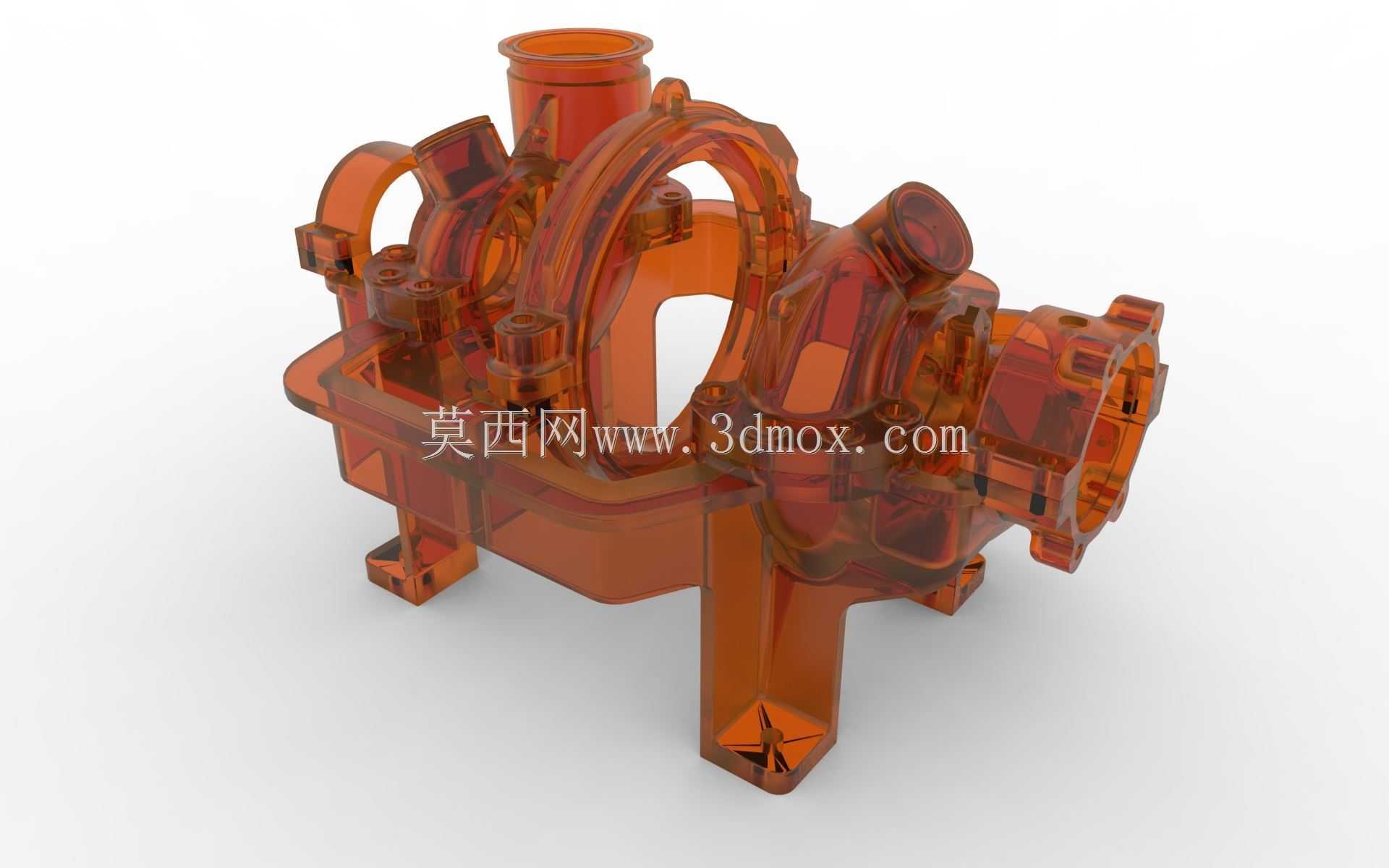

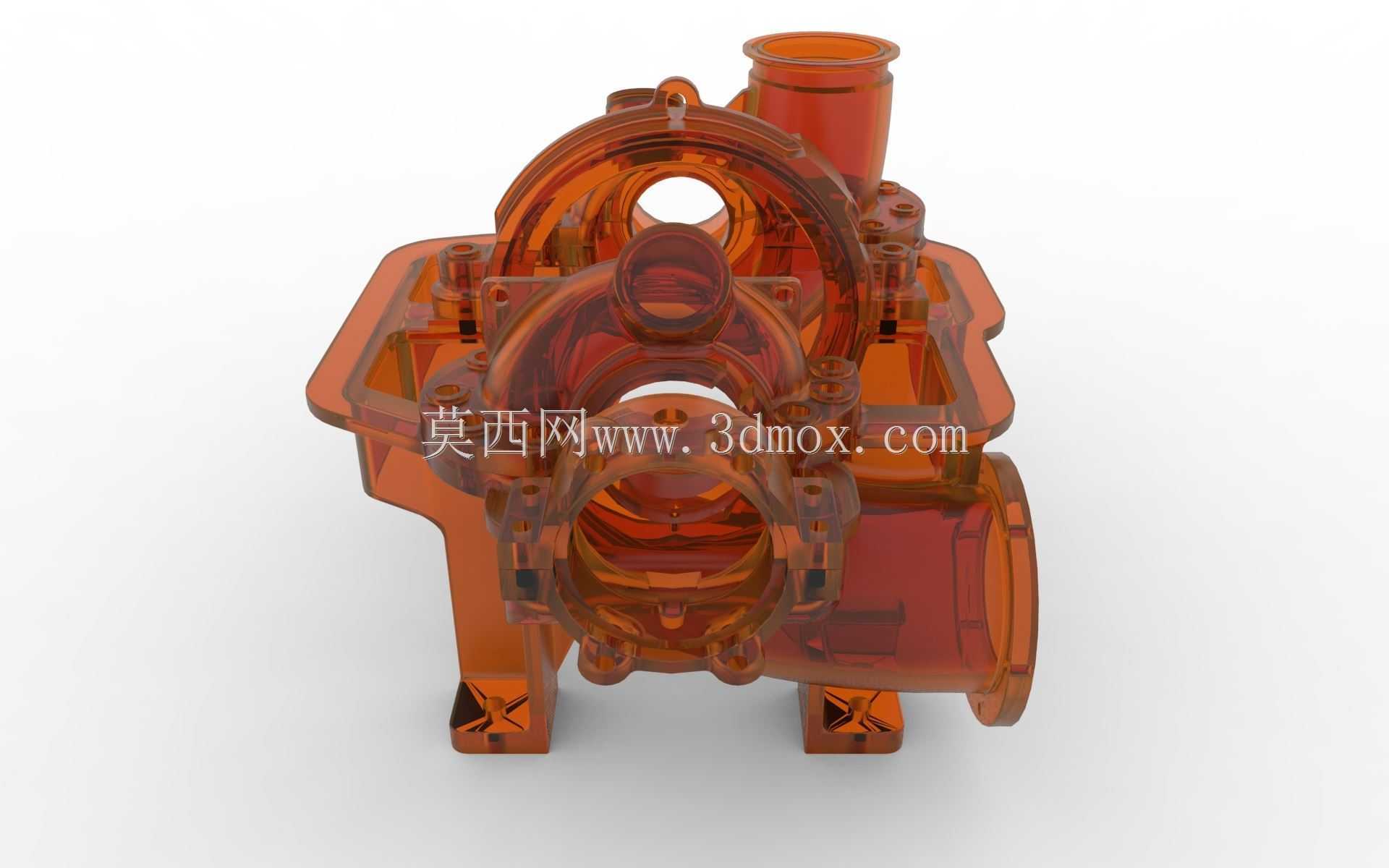

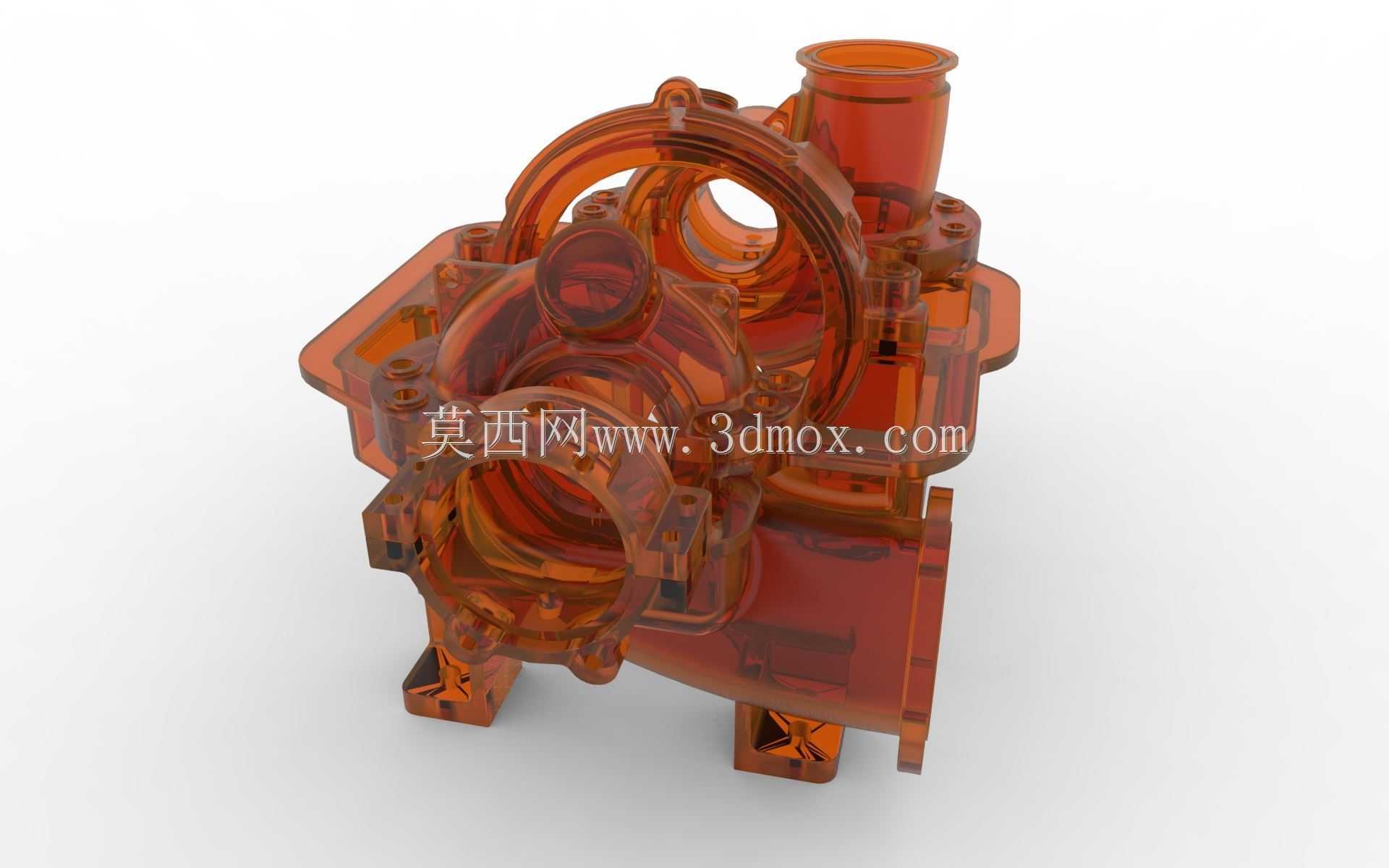

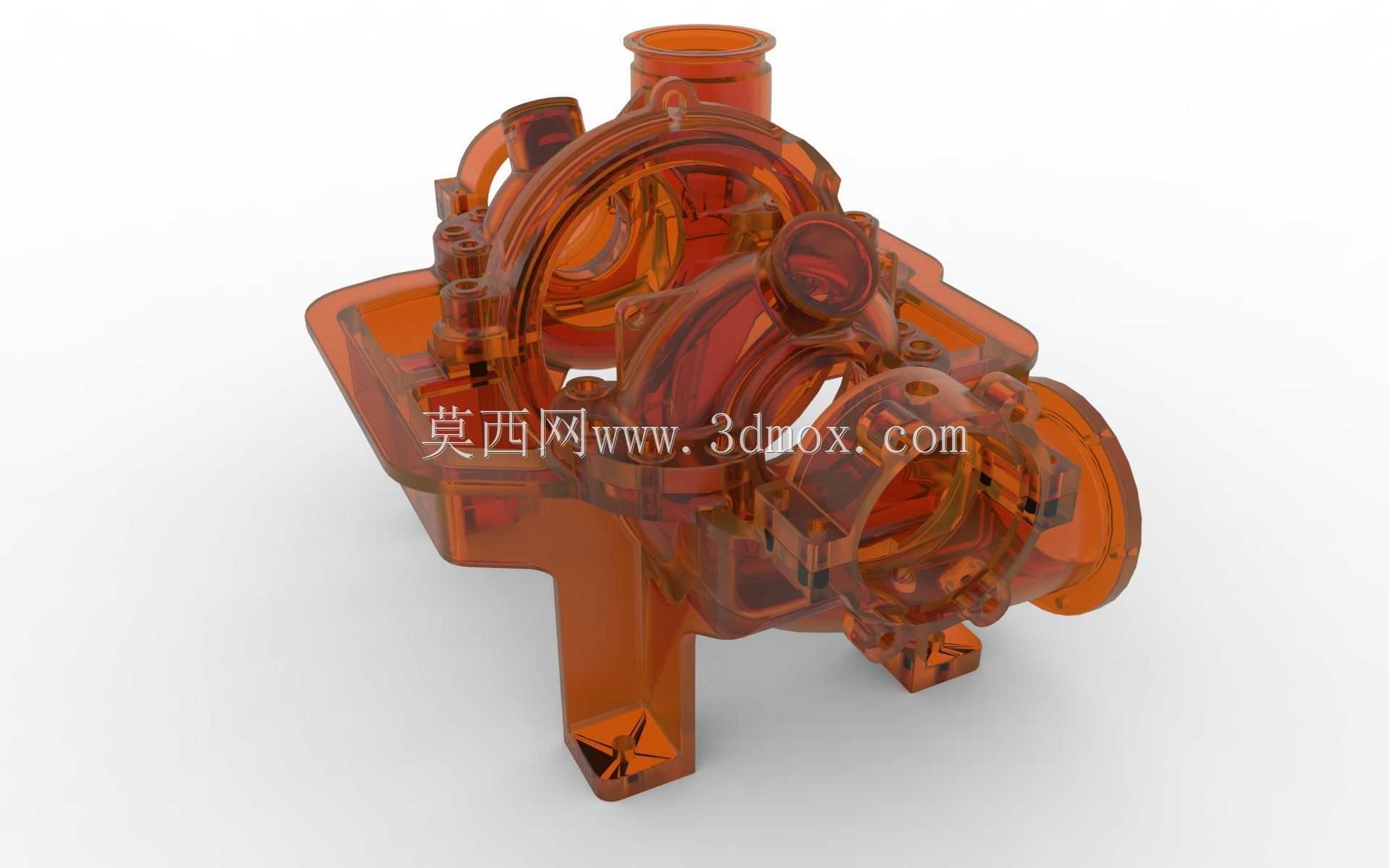

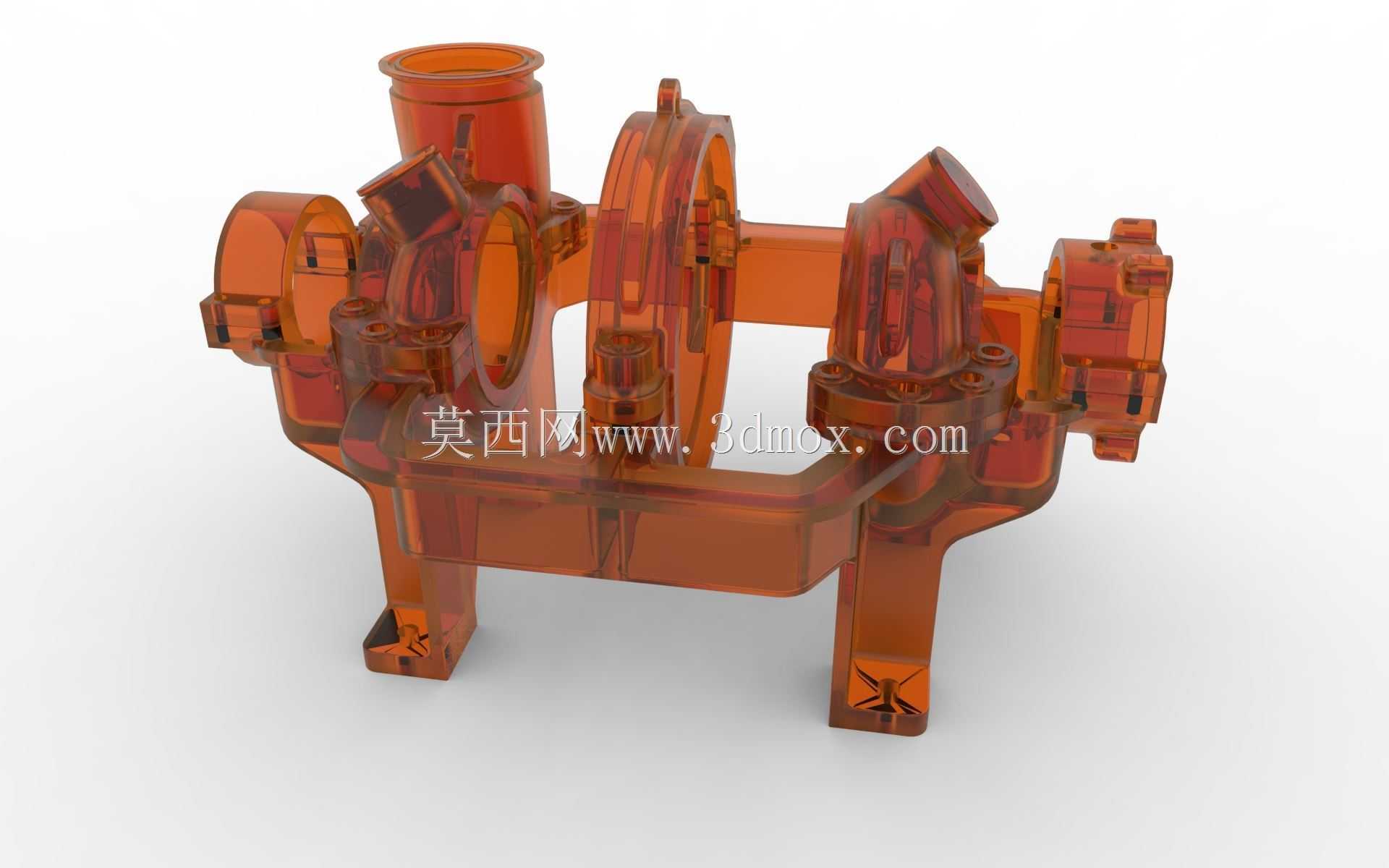

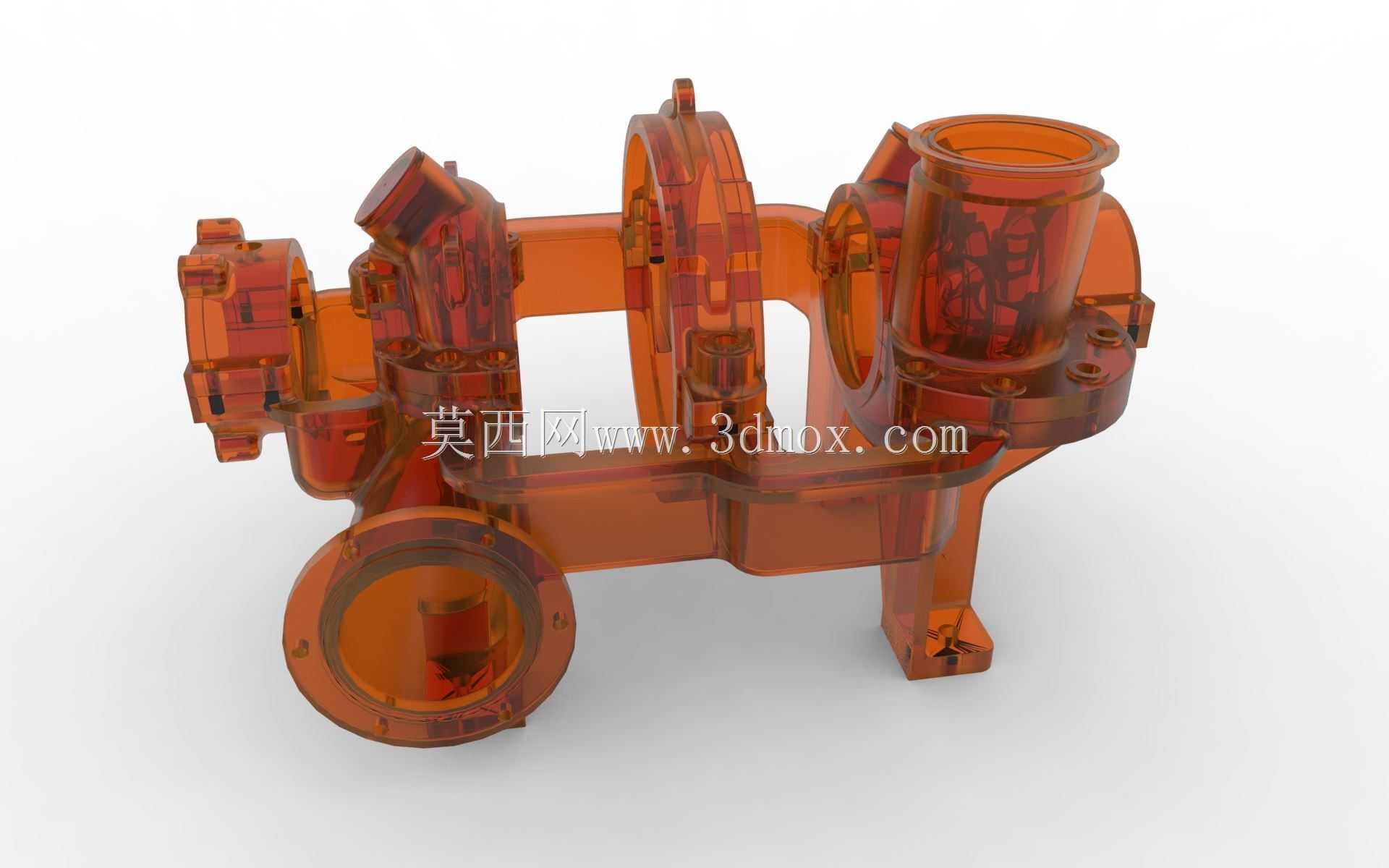

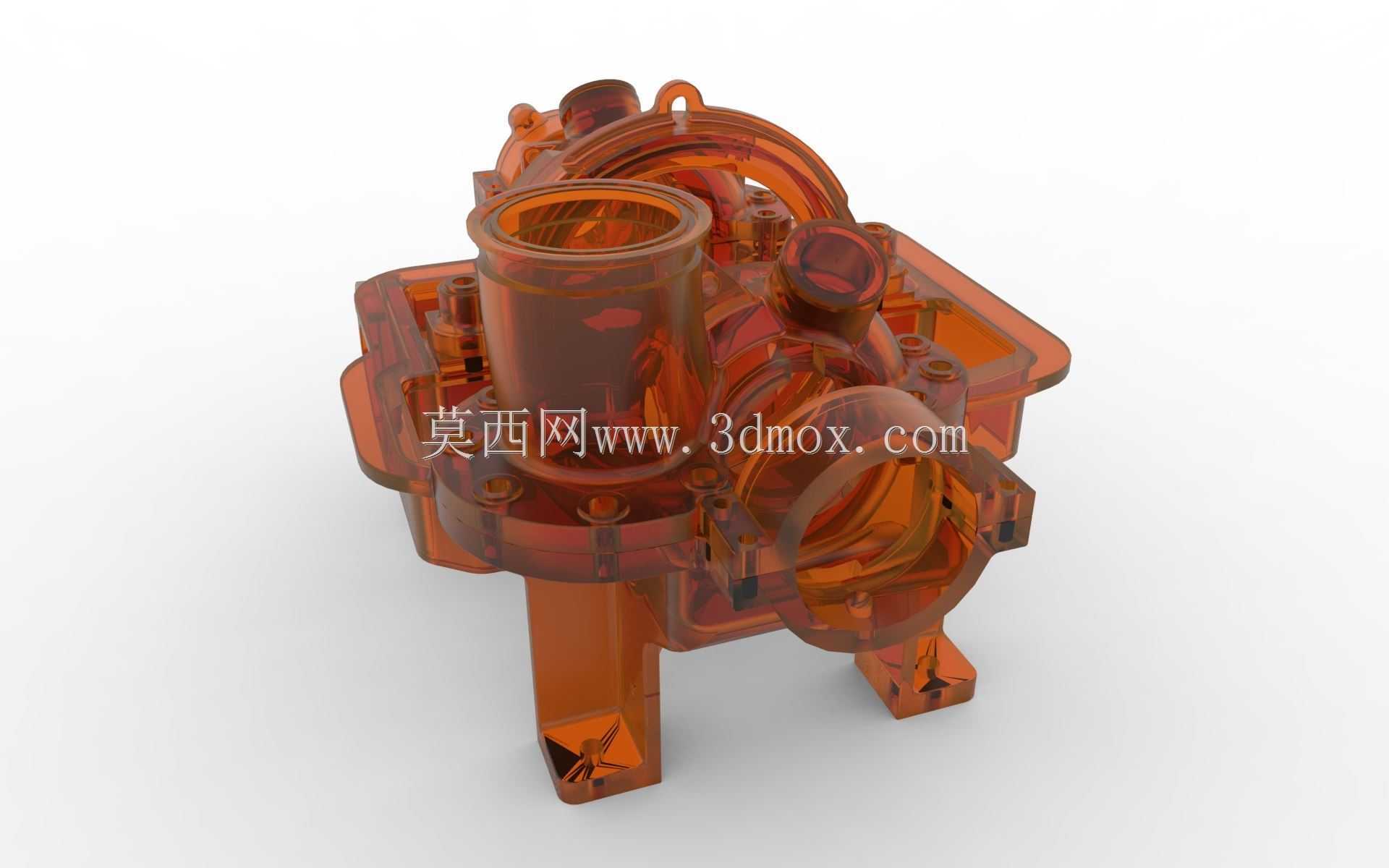

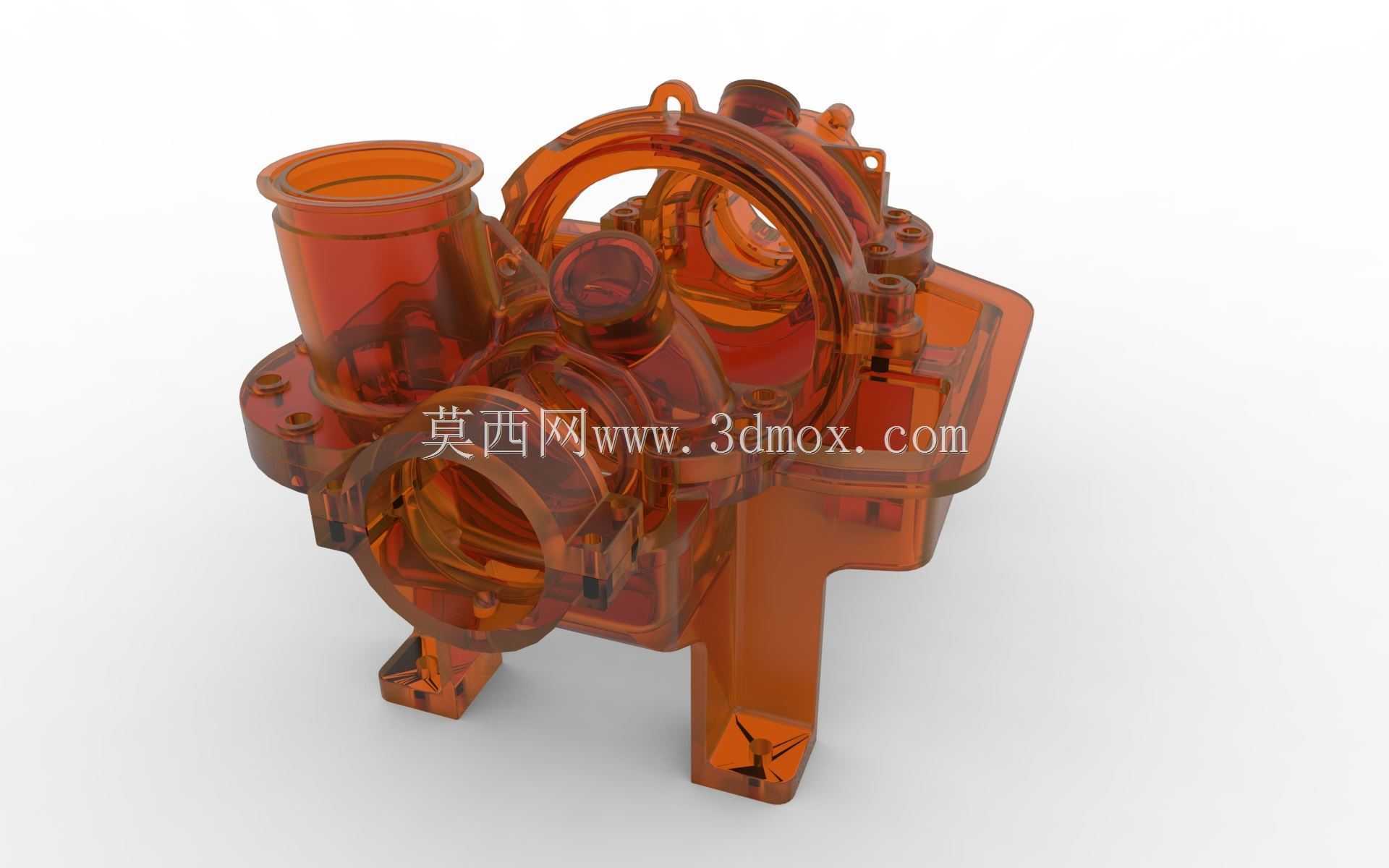

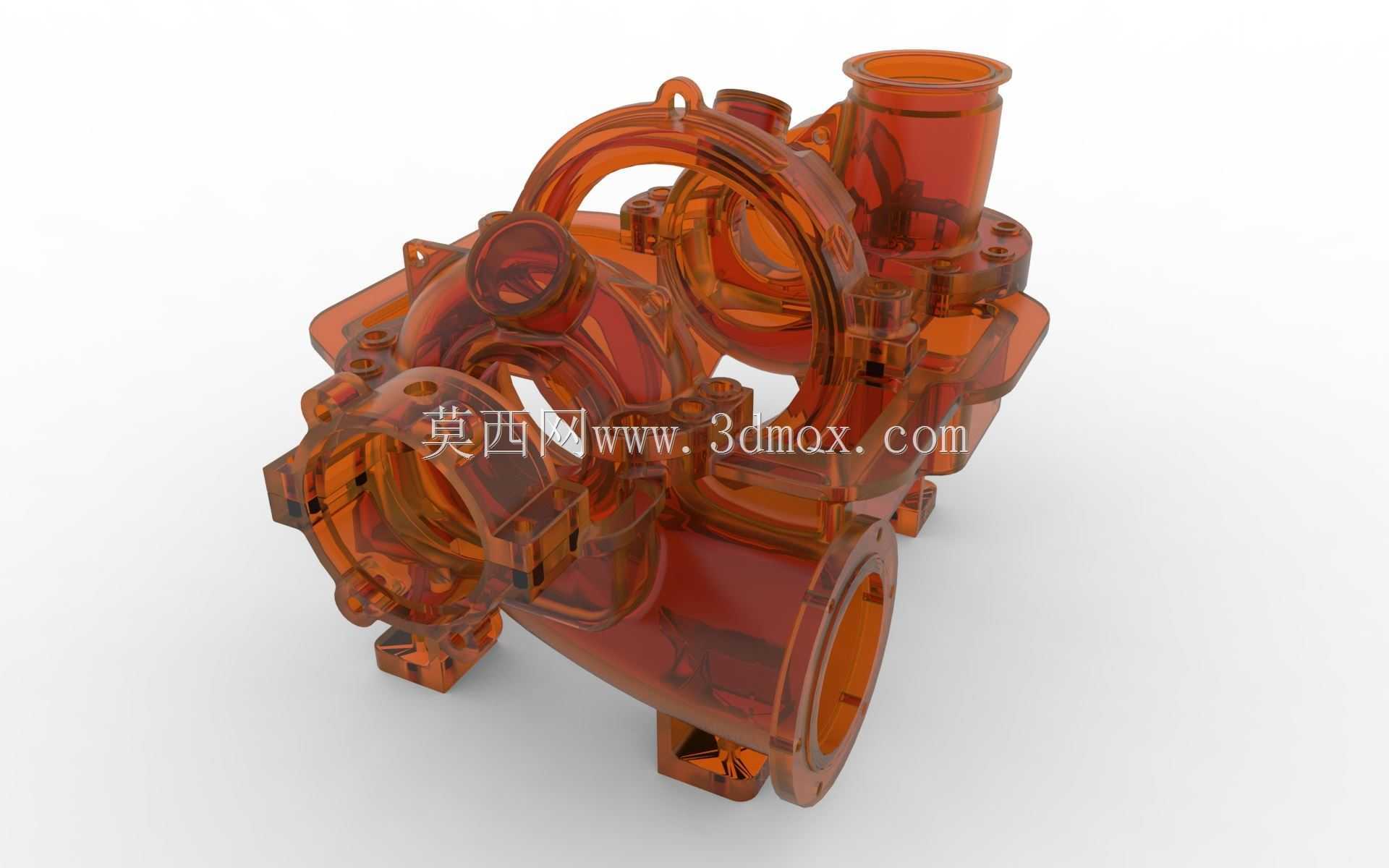

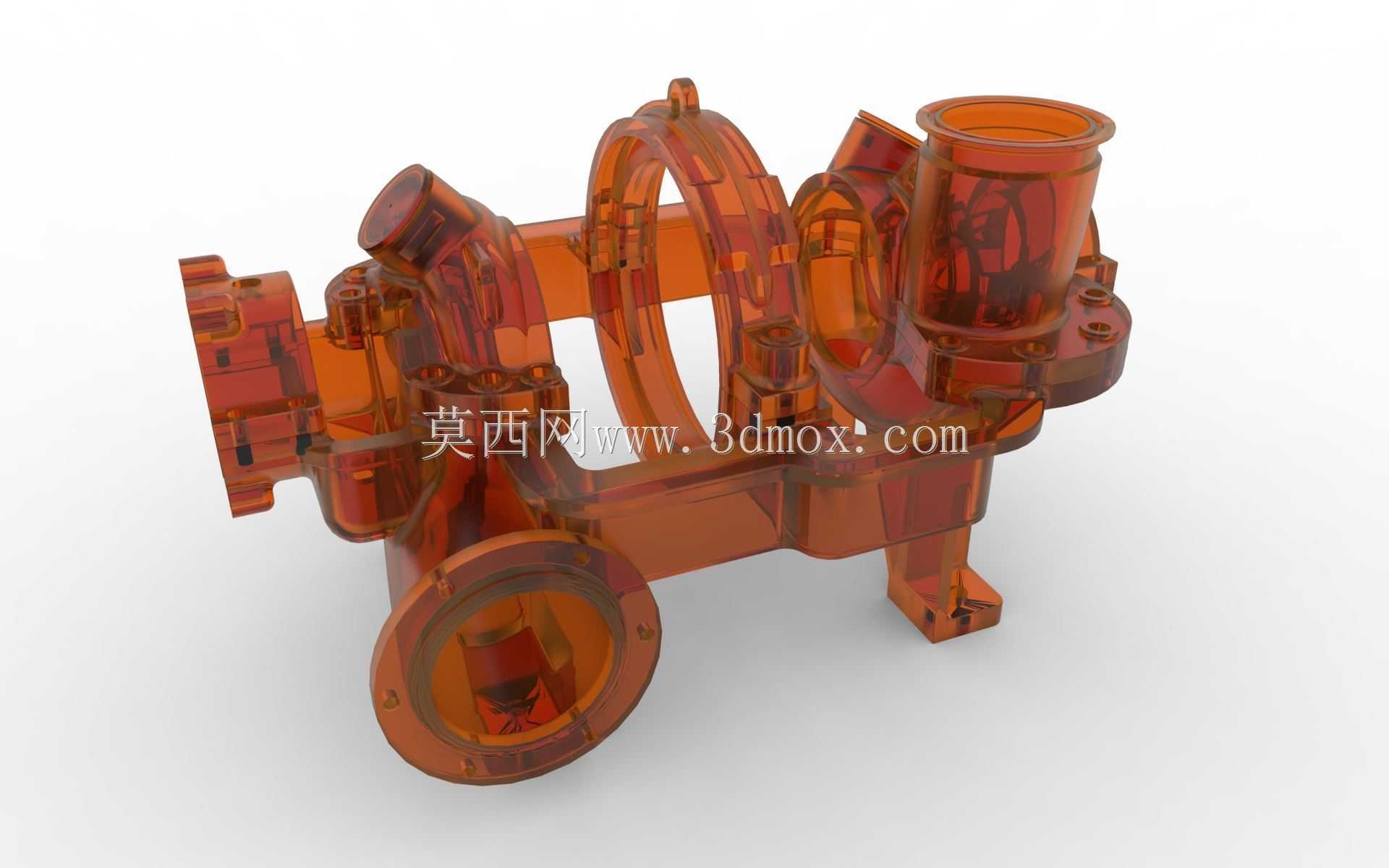

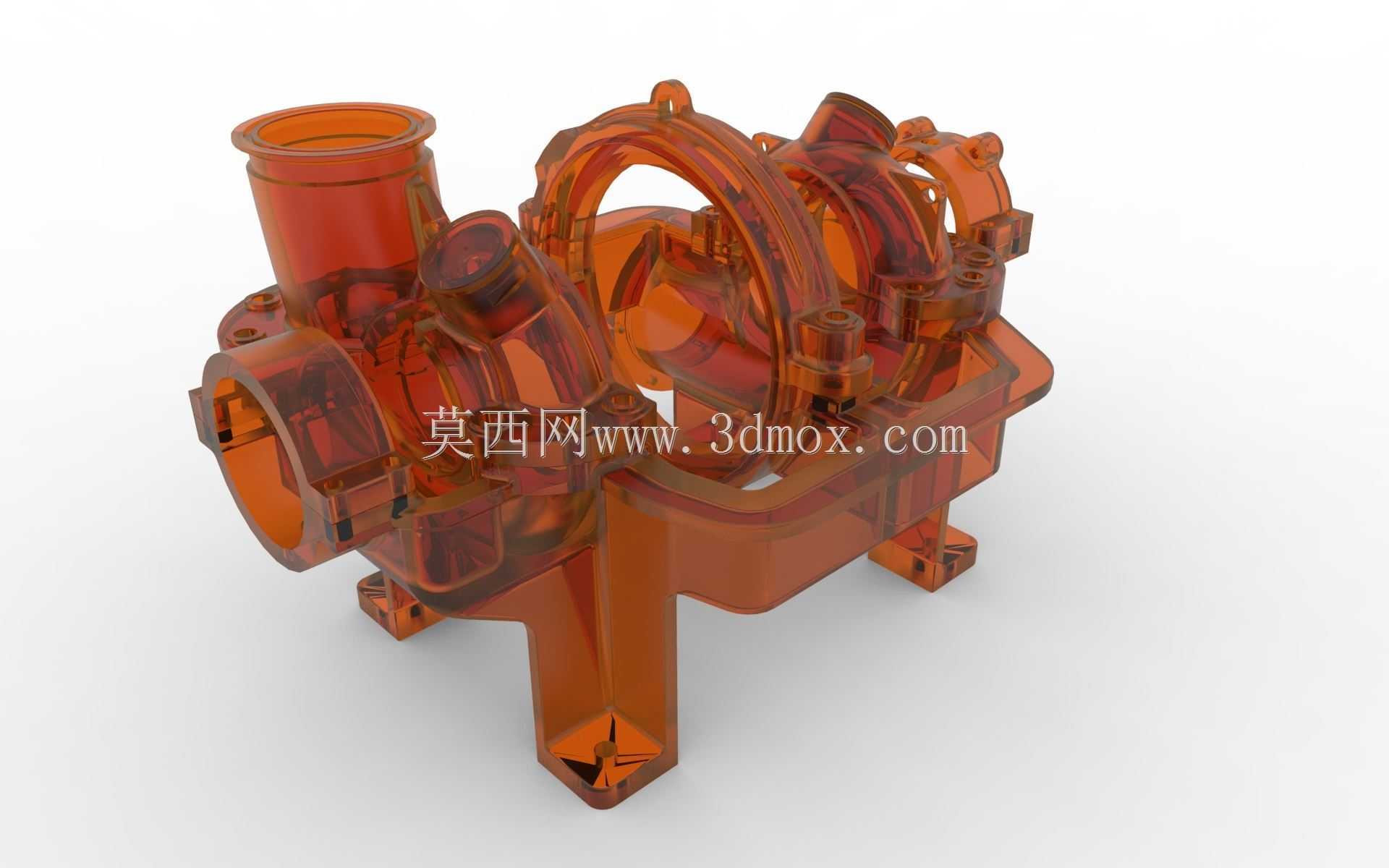

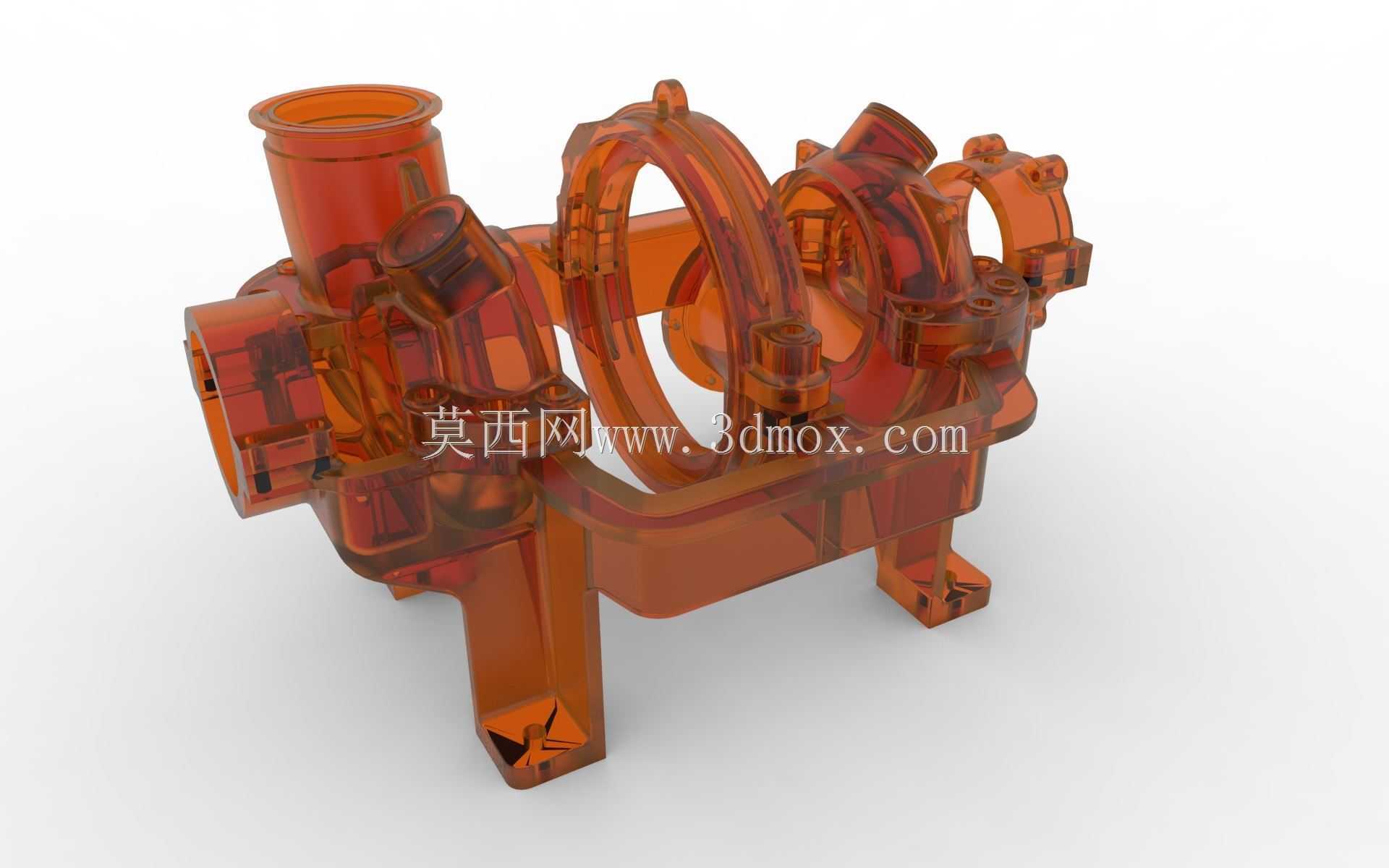

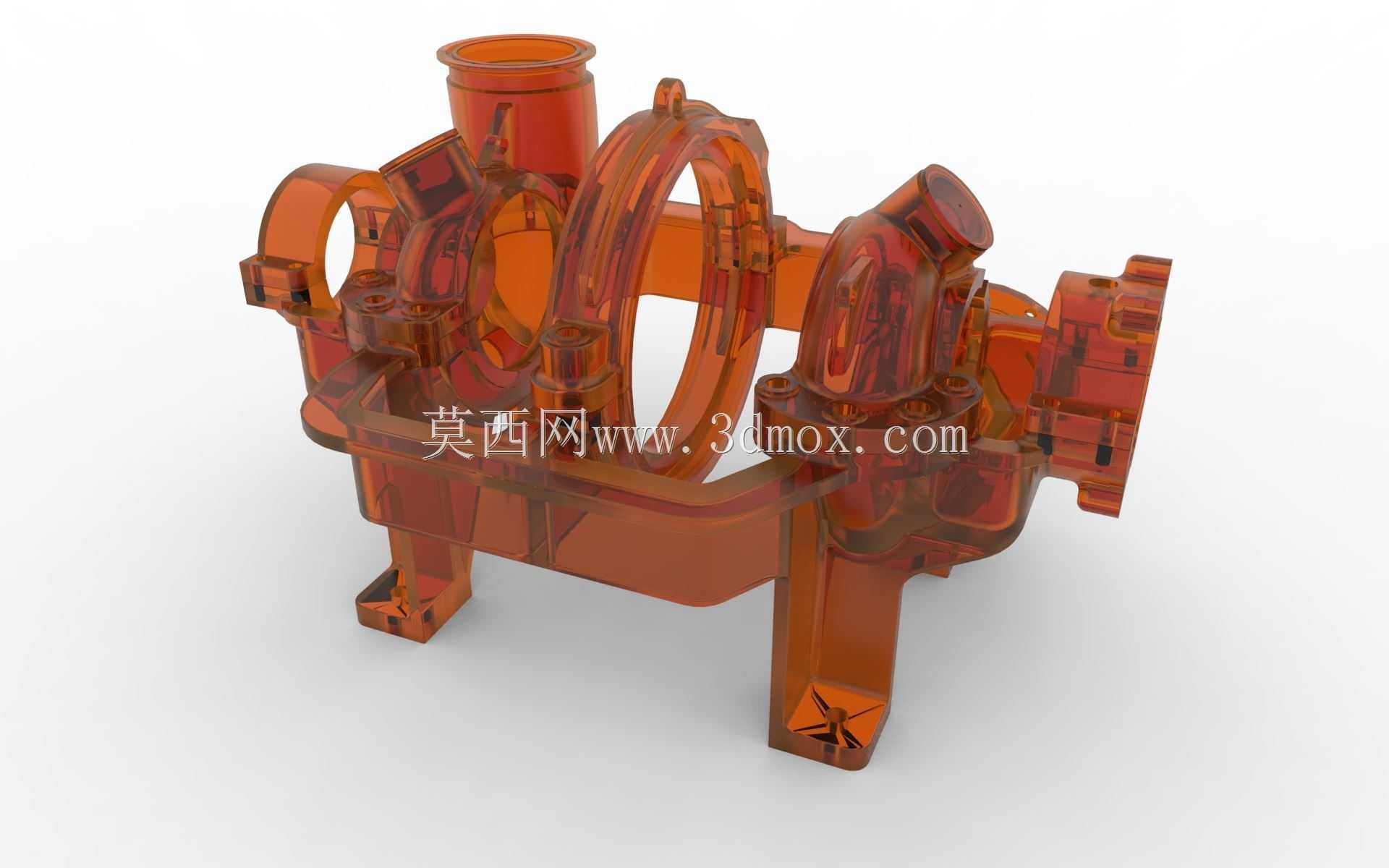

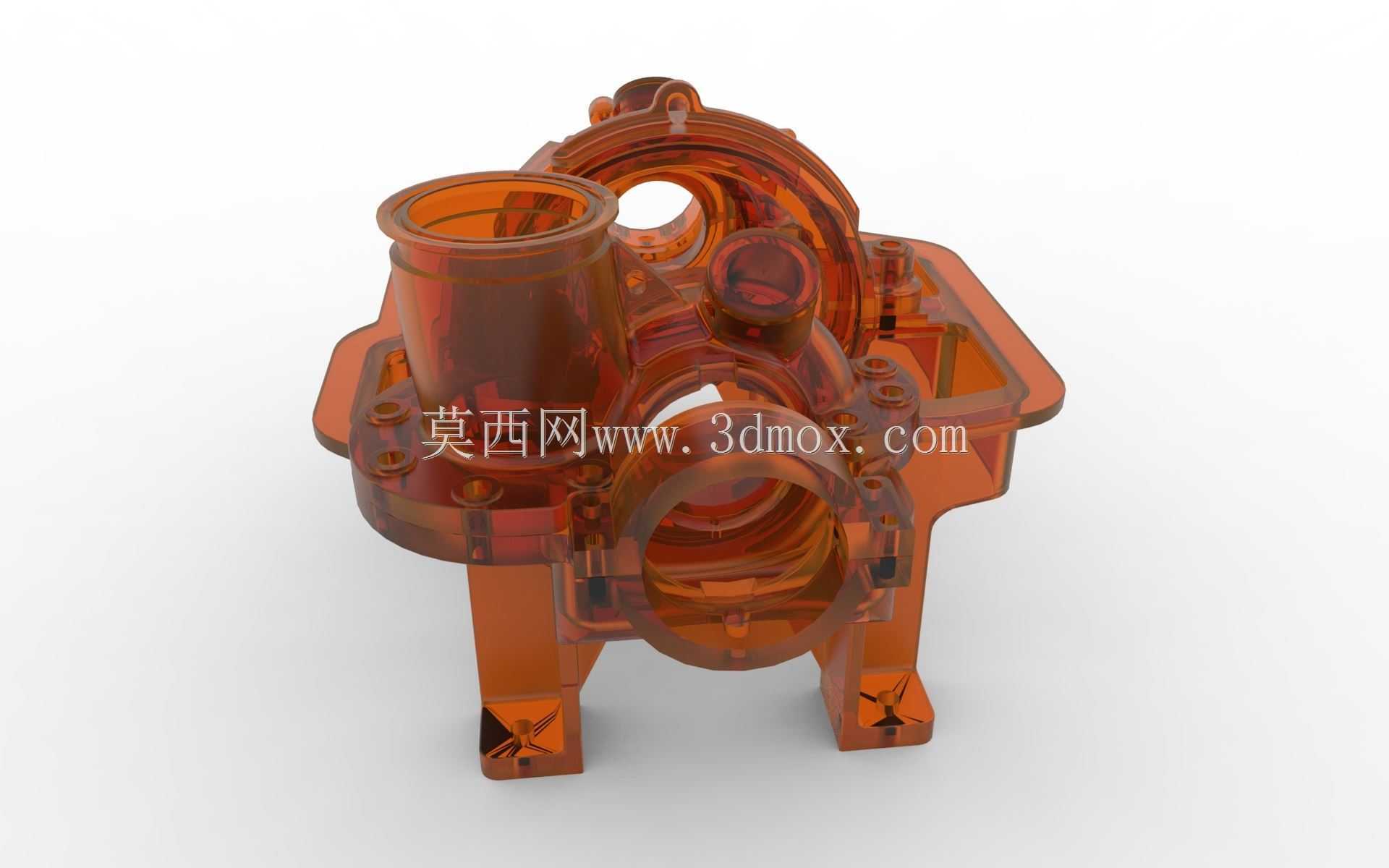

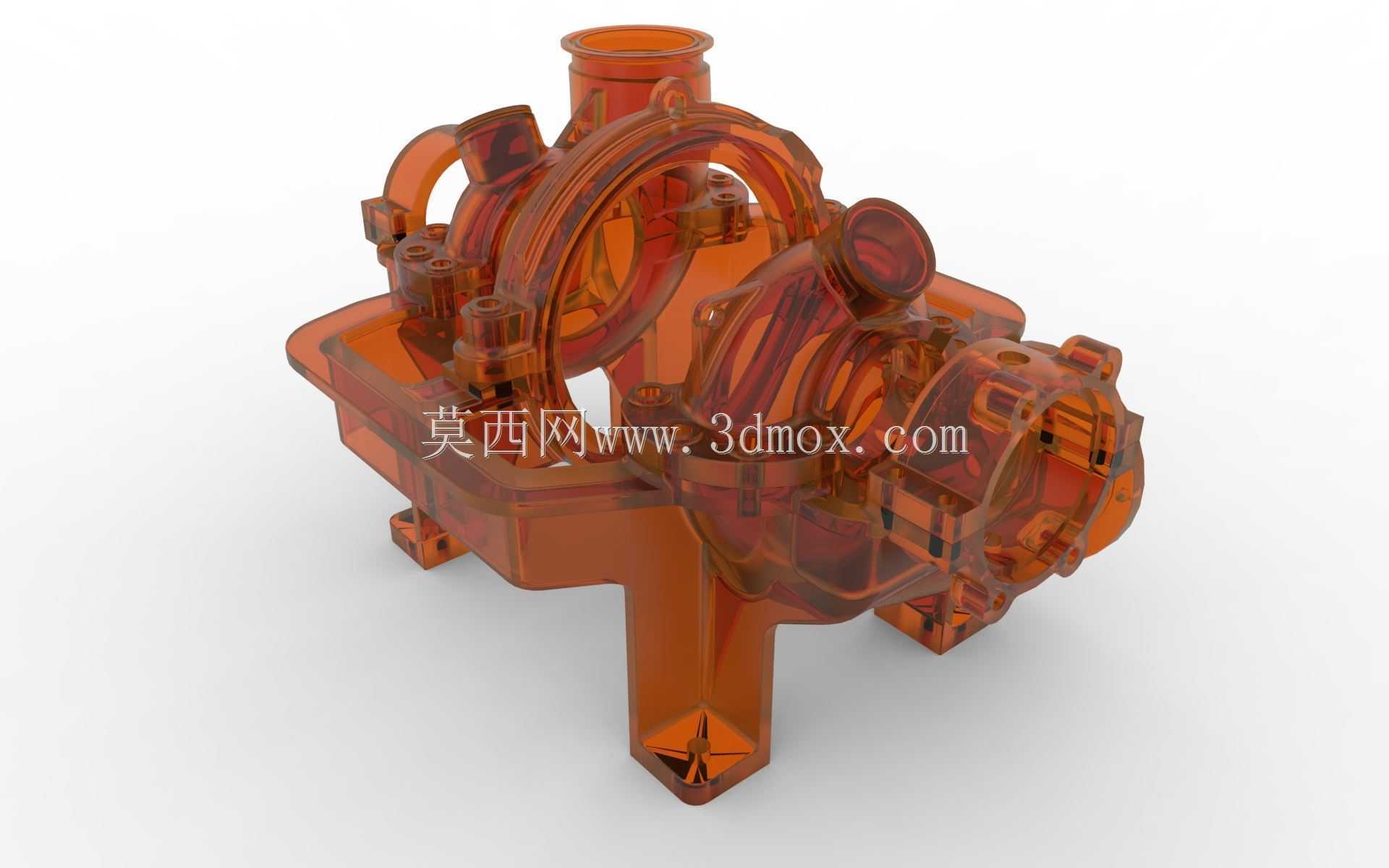

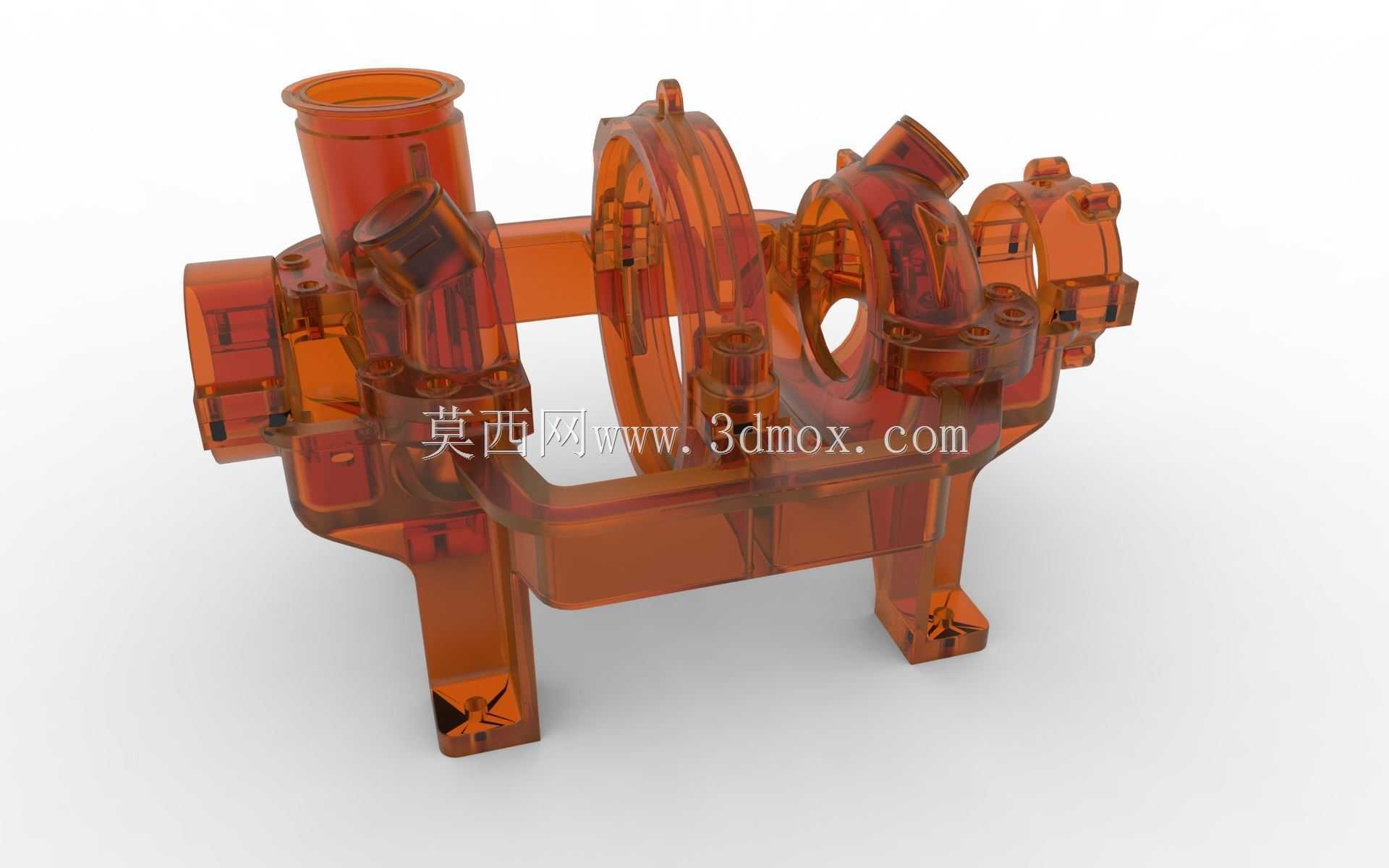

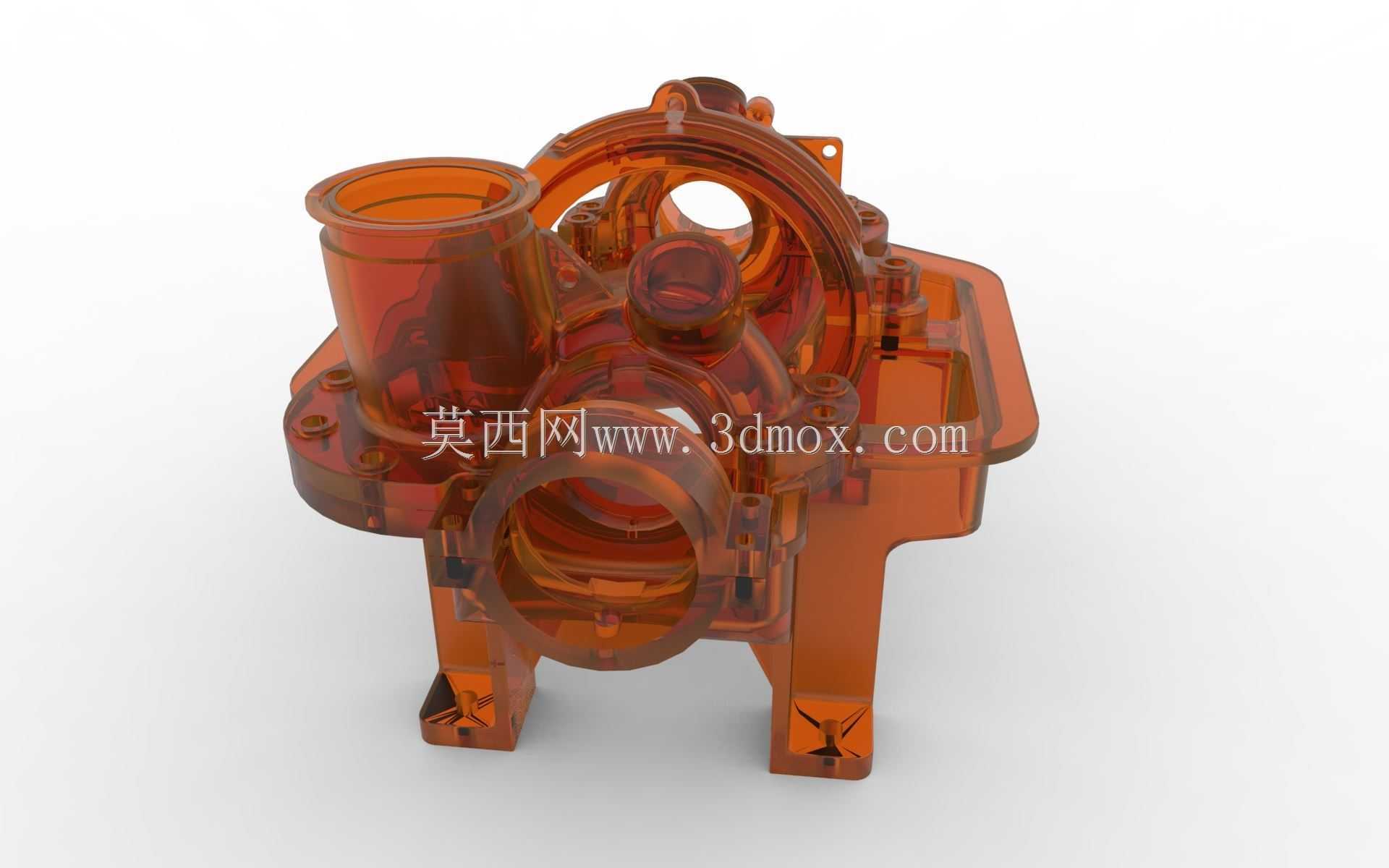

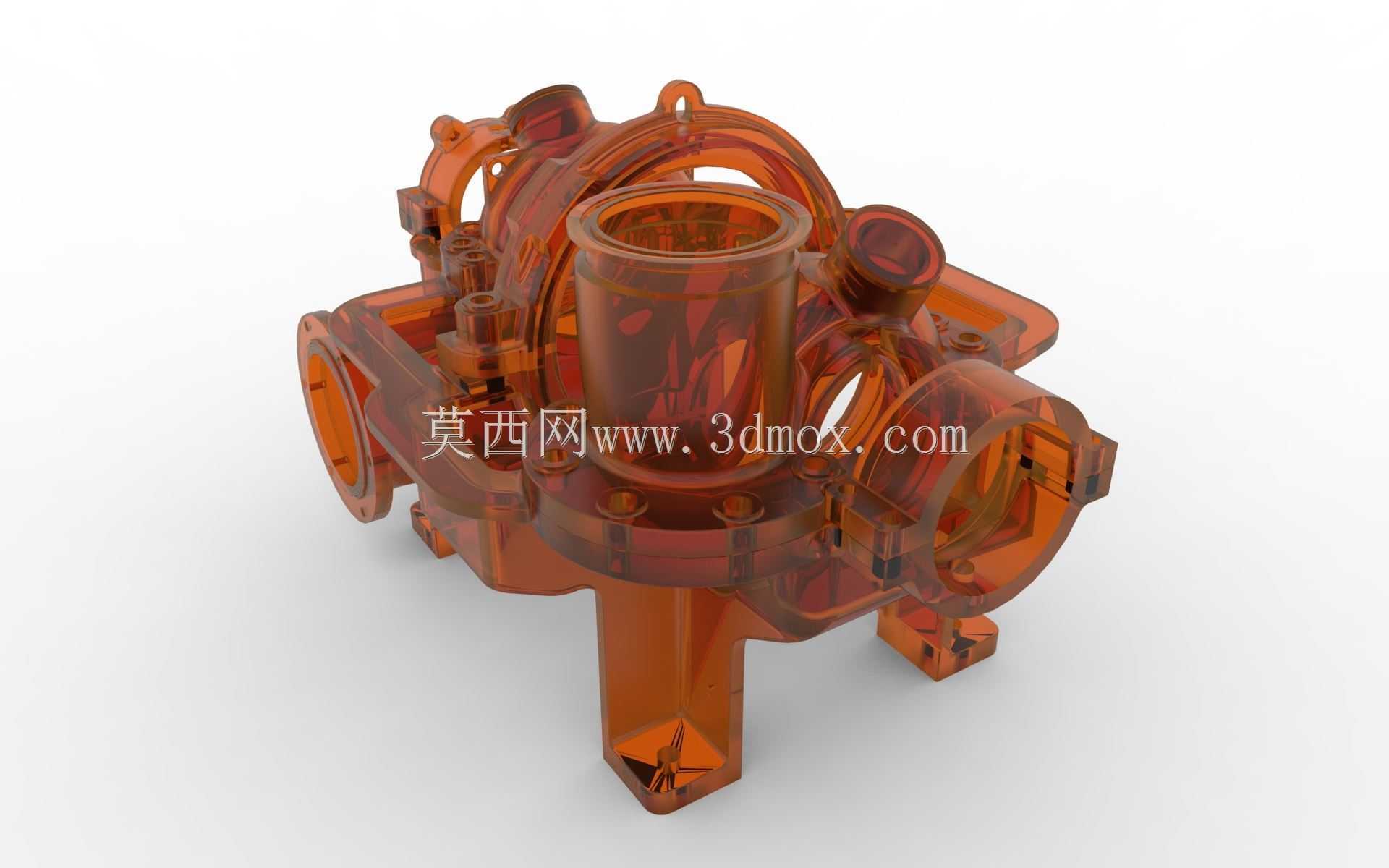

透明结构展示多接口流体泵壳体

这款泵壳是容积式流体输送设备的核心承压外壳构件，日常在民用供水、工业循环管路、小型化工流体输送场景中都能见到同结构产品的应用，它承担着容纳泵内叶轮、导叶等核心做功部件，形成封闭流体腔室的作用，同时要承受流体输送过程中的工作压力，隔绝流体与外部环境的接触，避免输送介质泄漏。从结构设计来看，壳体采用多向接口布局，不同口径的连接端分别对应进水口、出水口、排气口以及安装定位支脚，各接口的法兰端面都预留了密封件安装槽位，能适配平垫、O型圈等多种密封形式，保证连接位置的密封可靠性。设计过程中优先考虑了流道的顺滑过渡，壳体内部的腔室轮廓完全匹配叶轮的转动轨迹，避免出现流体滞流的死角，减少流体在壳体内的沿程阻力损失，提升泵组整体的运行效率。安装边界上，底部的两个支脚设置了同轴的安装通孔，孔位间距适配常规的泵组安装底座尺寸，不需要额外加工转接板就能直接固定在常规型钢焊接底座上，各外接法兰的螺栓孔位都遵循通用管路连接标准，能直接和同通径的标准管路对接，不需要单独定制转接法兰。壳体的壁厚设计经过承压校核，在常规工作压力区间内，壁厚既能满足强度要求，不会出现受压变形开裂的问题，又不会因为壁厚过大造成整体重量超标，增加安装和运输的负担。外部的环形加强筋布置在壳体受力集中的分型面位置，能抵消流体压力带来的壳体胀形力，同时也能在安装搬运过程中提升壳体的抗磕碰能力，避免外力撞击造成壳体破损。各接口的同轴度公差在设计时做了严格约束，保证和外接管路、内部叶轮组件装配后不会出现偏心问题，减少运行过程中的振动和密封件偏磨情况，延长泵组的整体使用寿命。
