垂直静音式小型风力发电机组结构设计

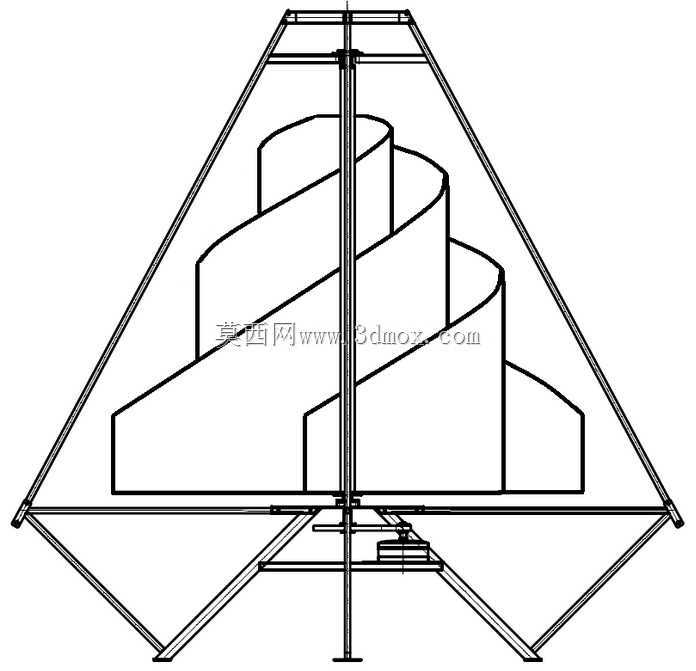

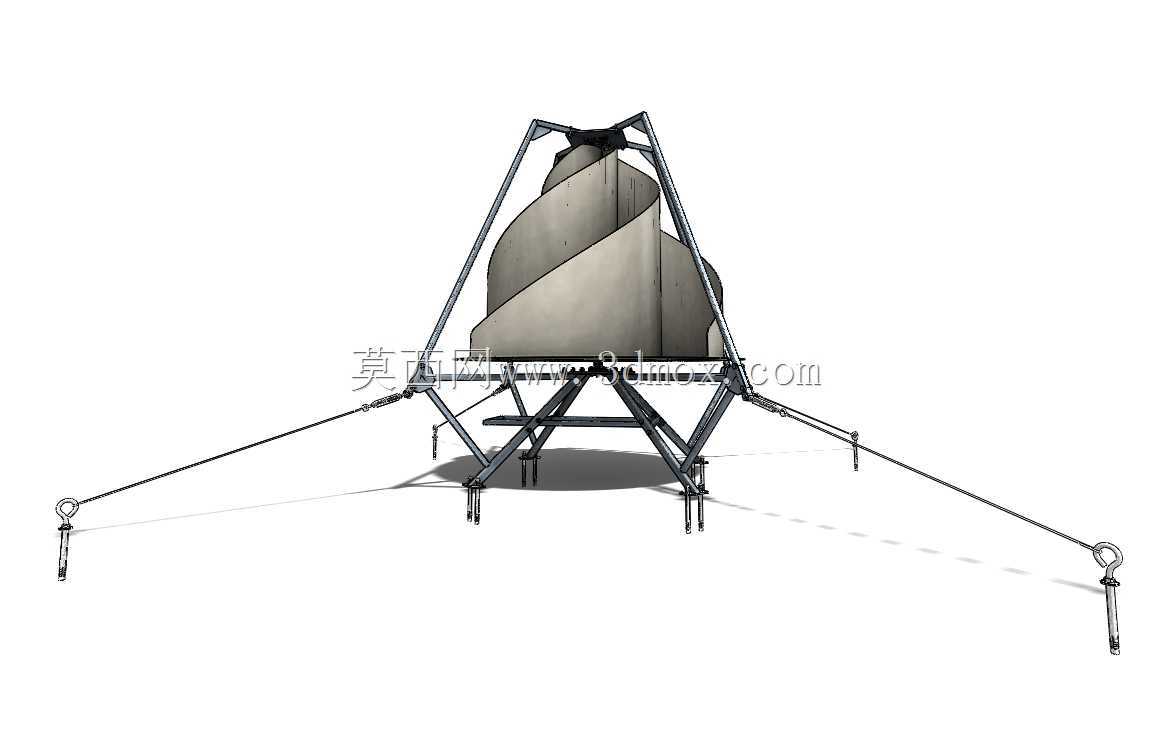

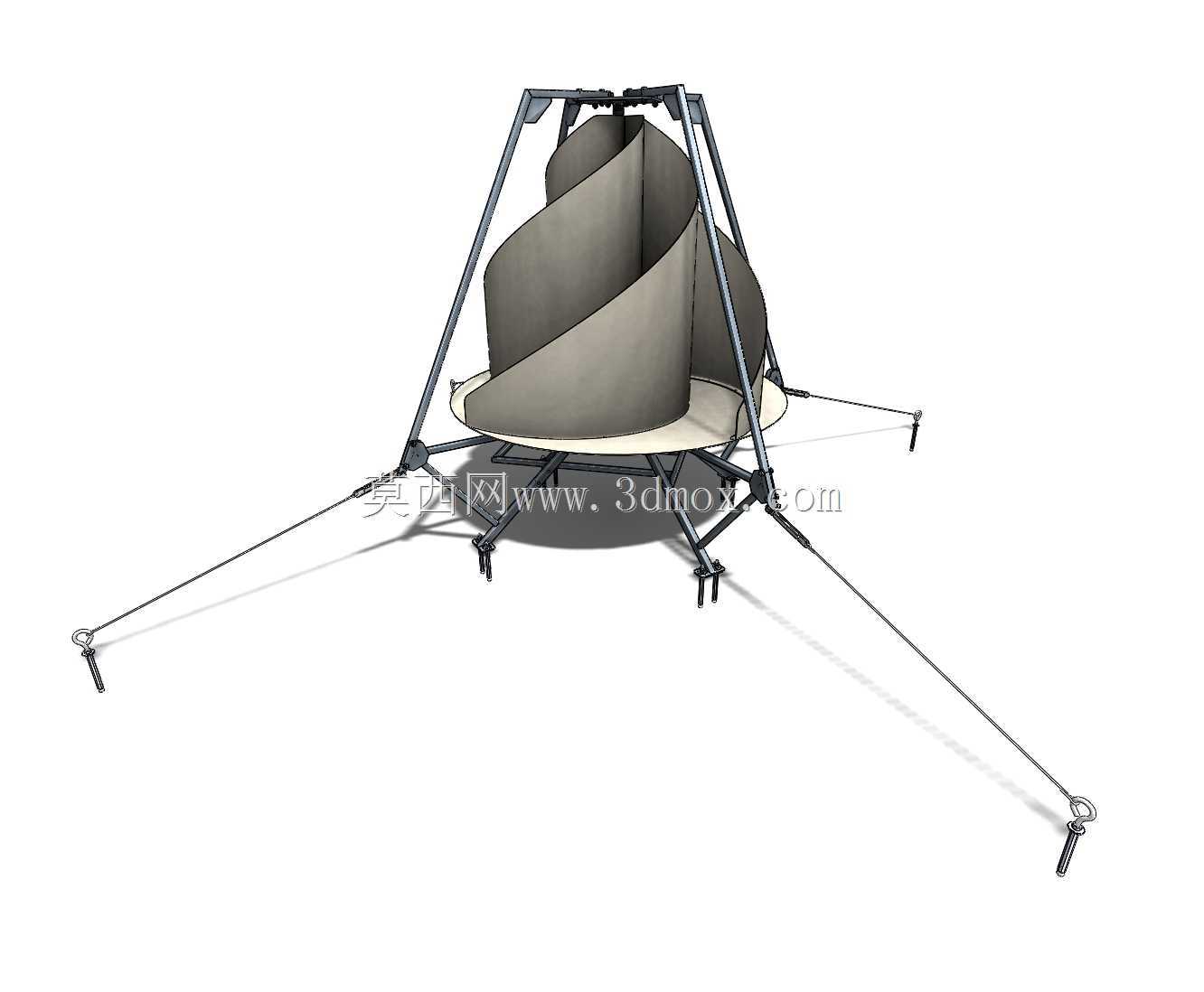

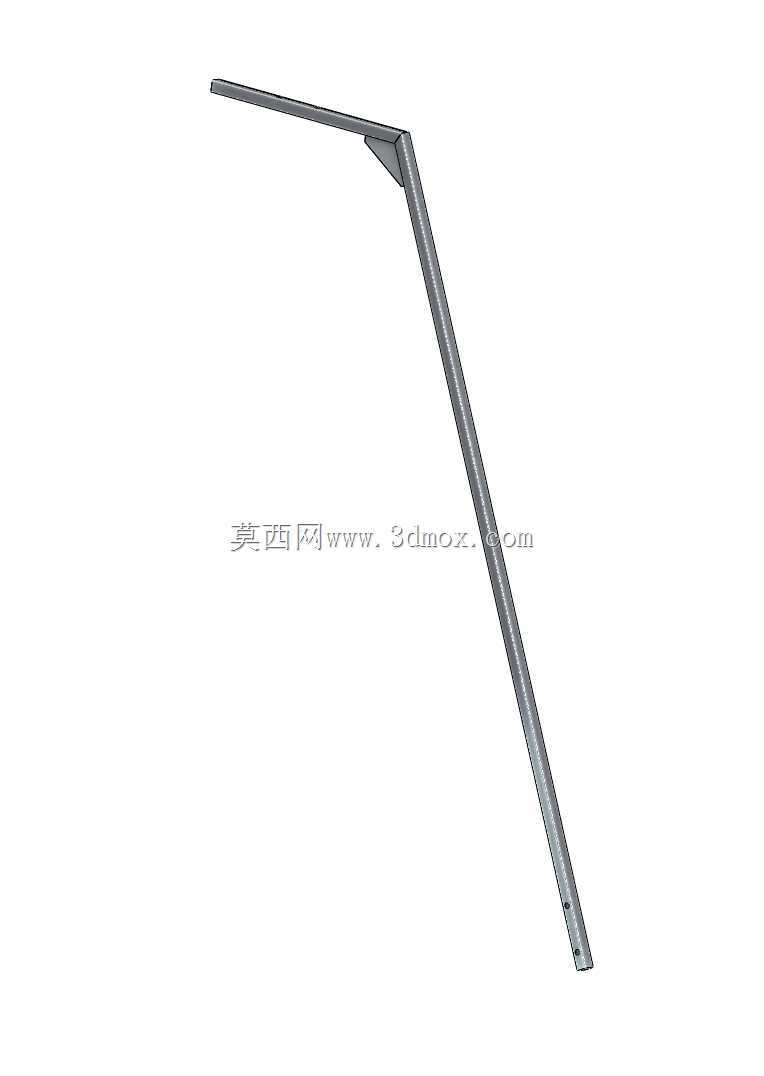

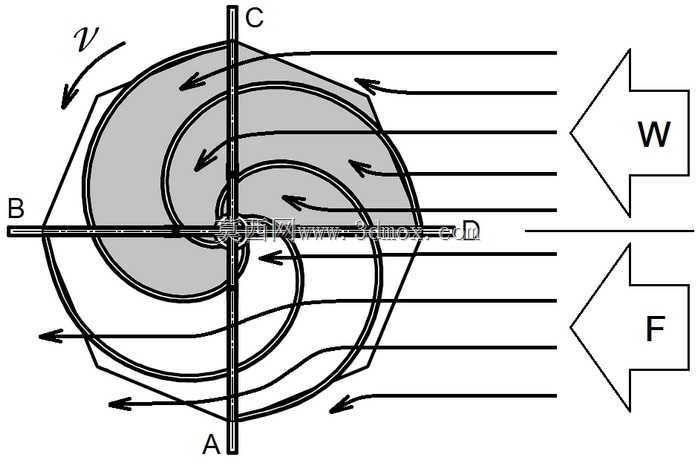

这款垂直轴静音风电机组，主要面向分布式离网供电场景设计，可适配偏远山区户用供电、海岛小型基站供电、野外监测站点补能、城市建筑分布式微网配套等多种应用场景，相比传统水平轴风机，对风向变化的适应性更强，无需加装对风转向机构，低风速区间的启动性能更优，同时运行过程中气动噪声更低，不会对周边环境造成声污染。从结构设计逻辑来看，整机采用四叶片螺旋曲面构型，叶片选用高强度聚合物材料加工成型，叶片内表面做粗糙化处理，可强化气流附着效果，减少气流滑脱带来的能量损失，提升风能捕获效率；叶片与中心转轴的连接采用刚性金属支撑框架，既保证了旋转过程中的结构刚度，抑制叶片振动变形，又能控制整体自重，降低塔顶载荷。转子部分集成了飞轮式圆盘结构，可在风速波动时储存转动惯量，平滑输出转速，降低气流脉动带来的传动系统冲击，延长核心部件的无故障运行周期。整机底部采用封闭式集风底座设计，可对来流进行导向汇聚，增大作用在叶片上的有效风压，提升低风速下的启动扭矩与发电效率；外围采用三角拉索式固定结构，无需浇筑大型混凝土基础，可在山地、屋顶、临时搭建平台等多种场地快速部署安装，拉索末端配套地锚结构，可根据场地地质条件选择不同的锚固形式，适配不同的风载等级要求。结构设计上预留了拓展安装接口，可在机架顶部加装太阳能光伏板、航标警示灯、小型气象监测传感器等附属设备，构建风光互补的一体化供能站点，满足多场景的复合供能需求。螺旋形的叶片流道设计可在旋转过程中形成螺旋涡旋气流，在转轴周边形成低压区，降低风阻对转子的反向作用力，进一步提升能量转换效率，同时四叶片对称布局可保证旋转过程中的动平衡性能，减少运行振动，降低轴承等传动部件的磨损速率。
