弗朗西斯式水力转轮结构设计

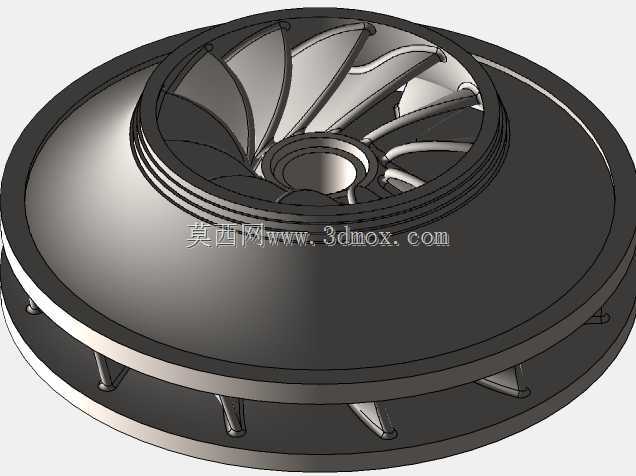

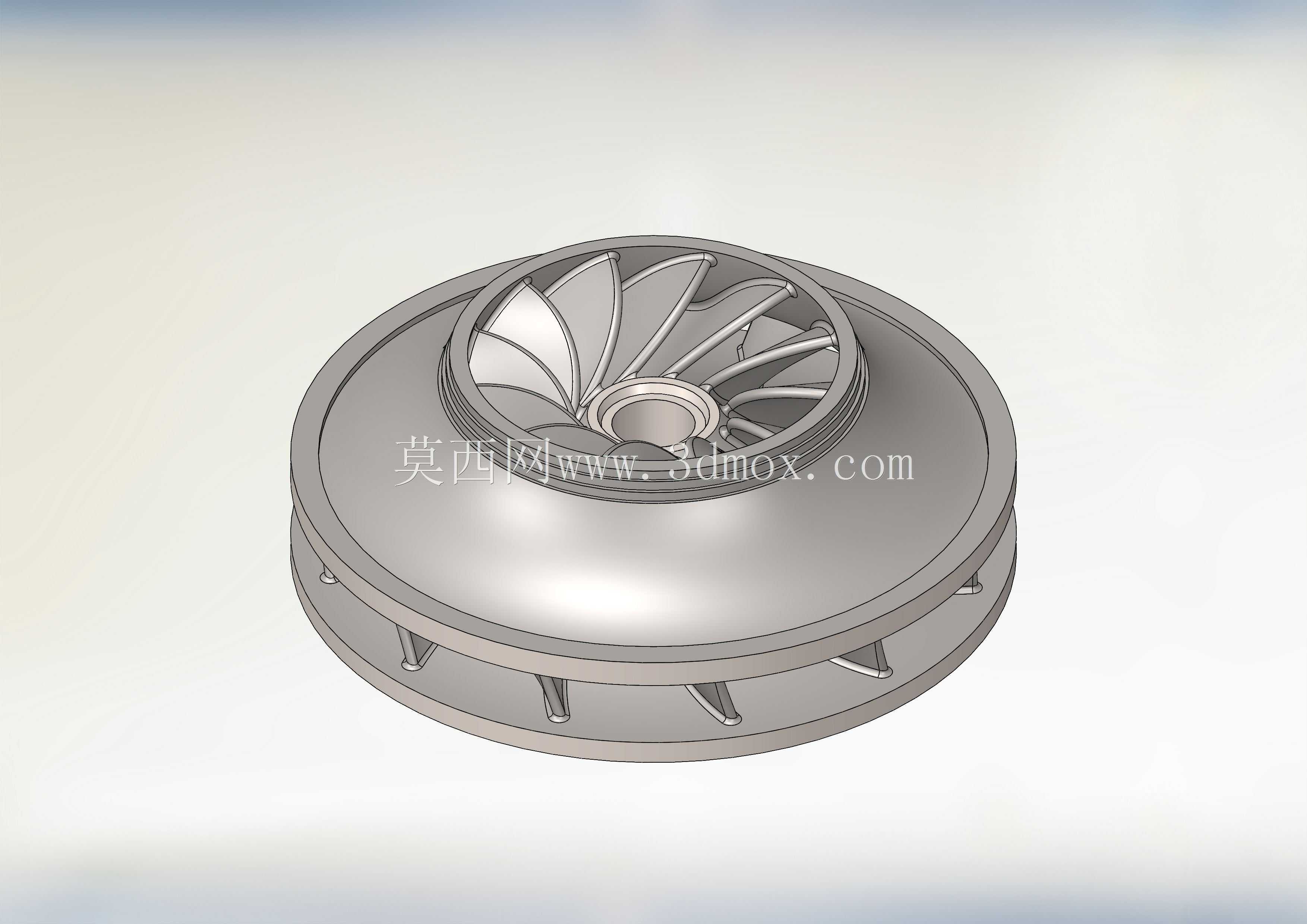

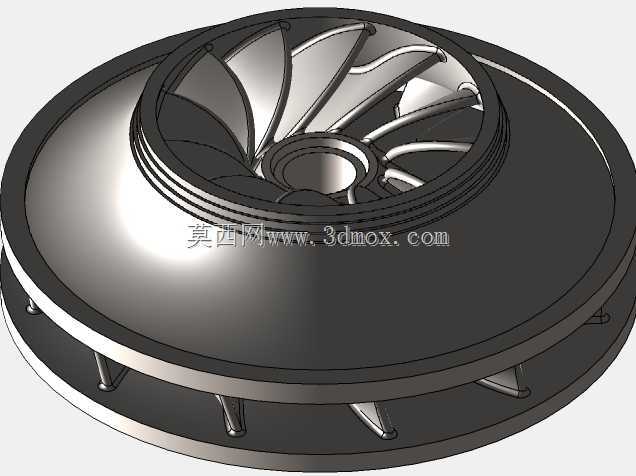

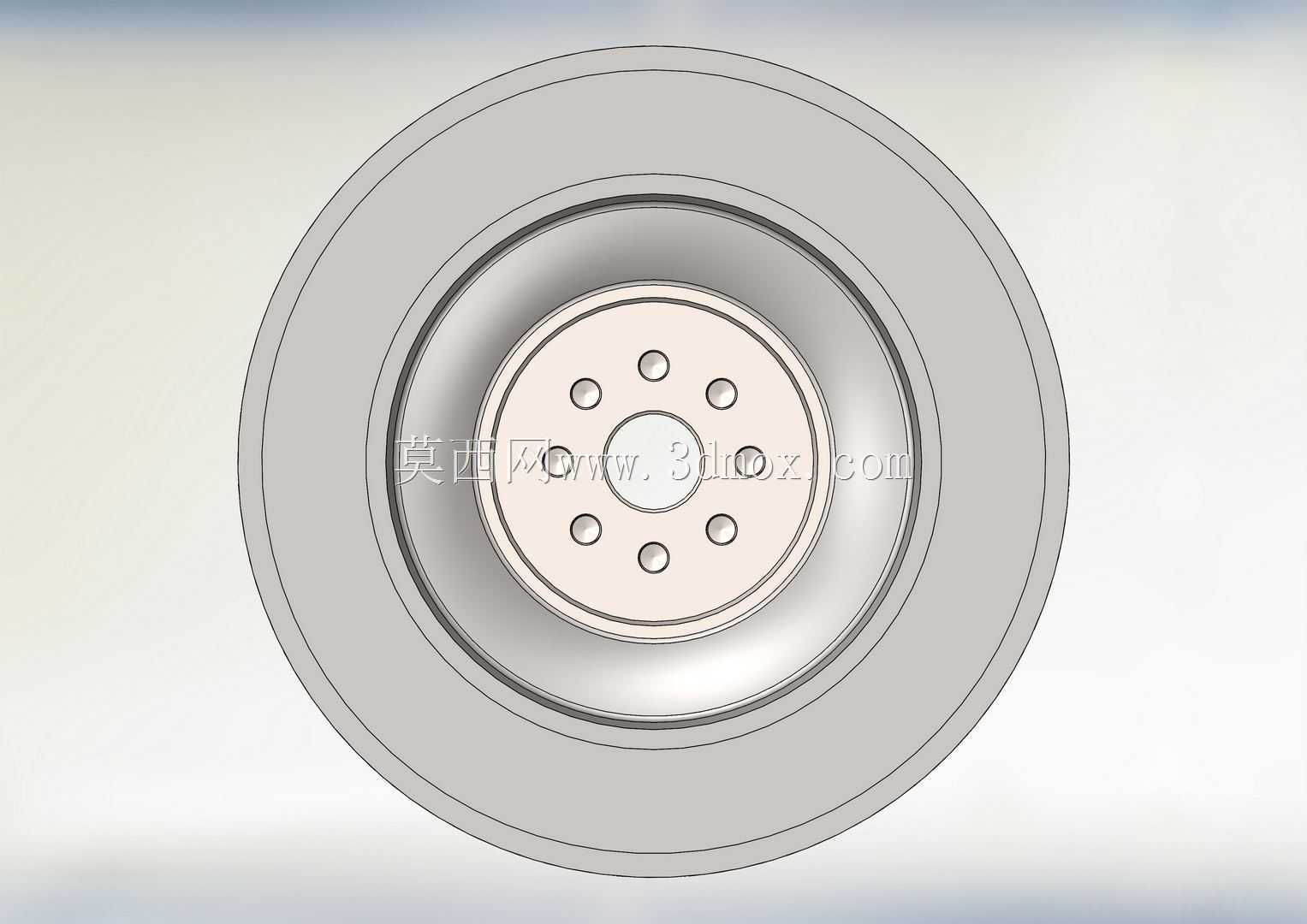

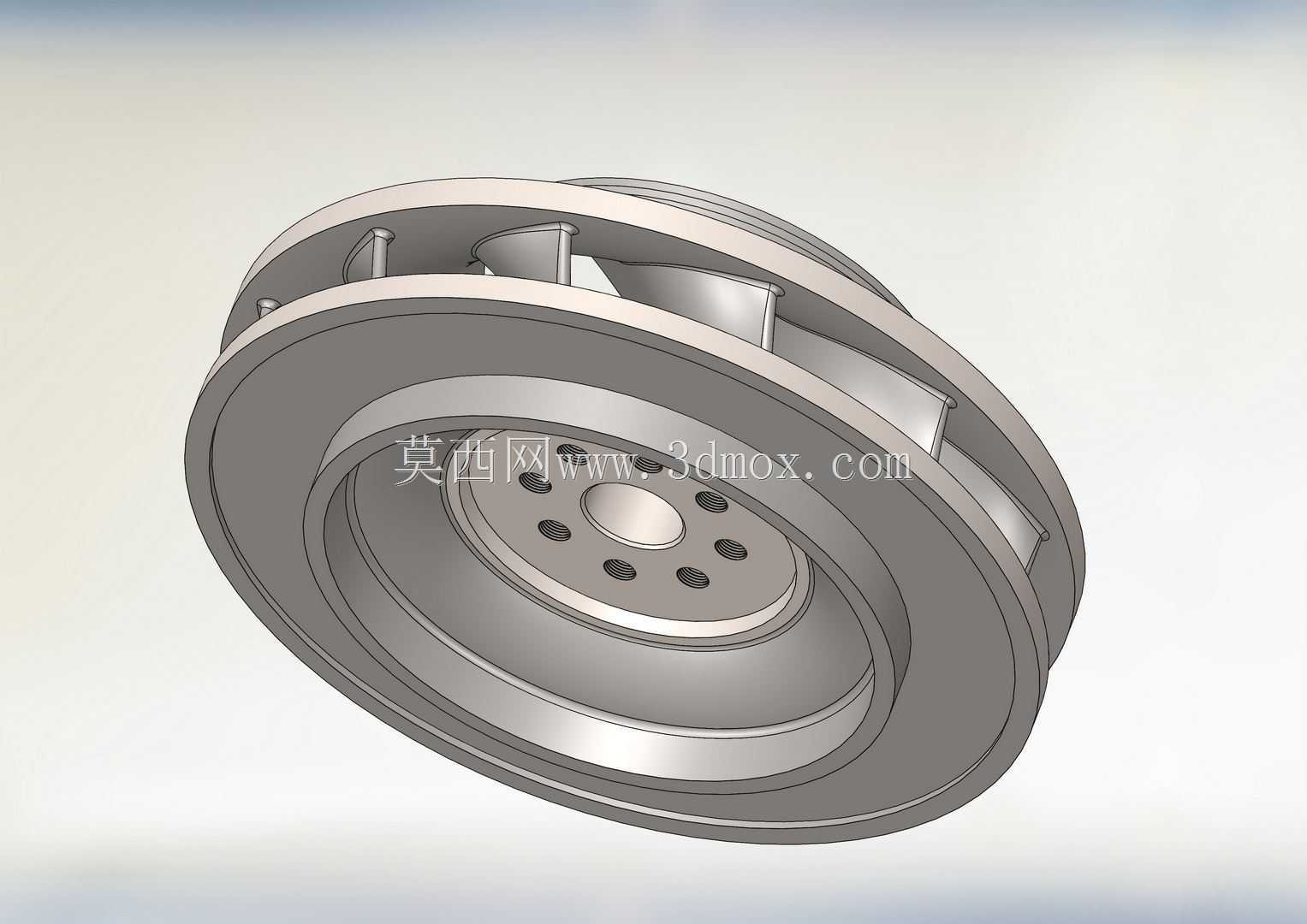

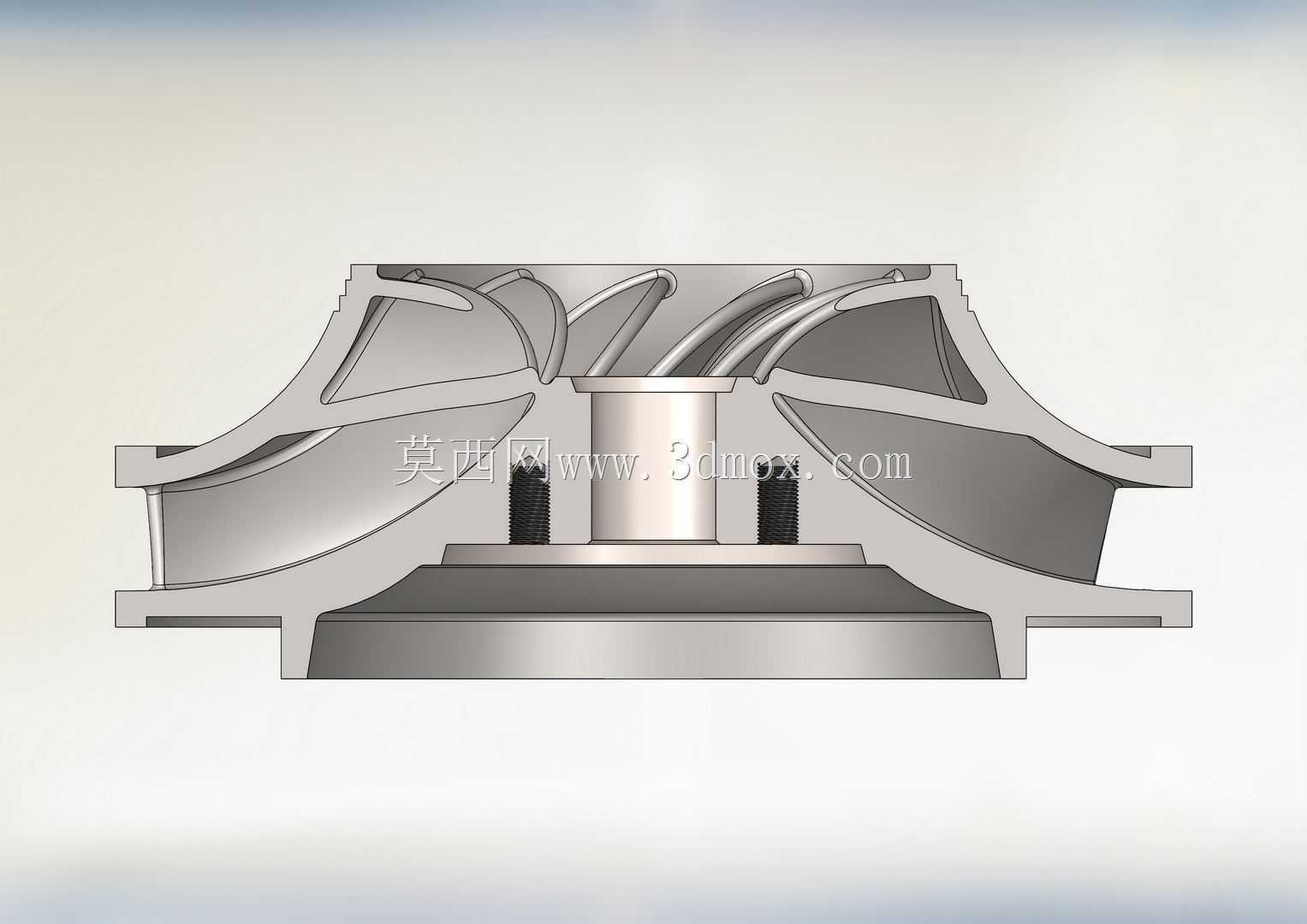

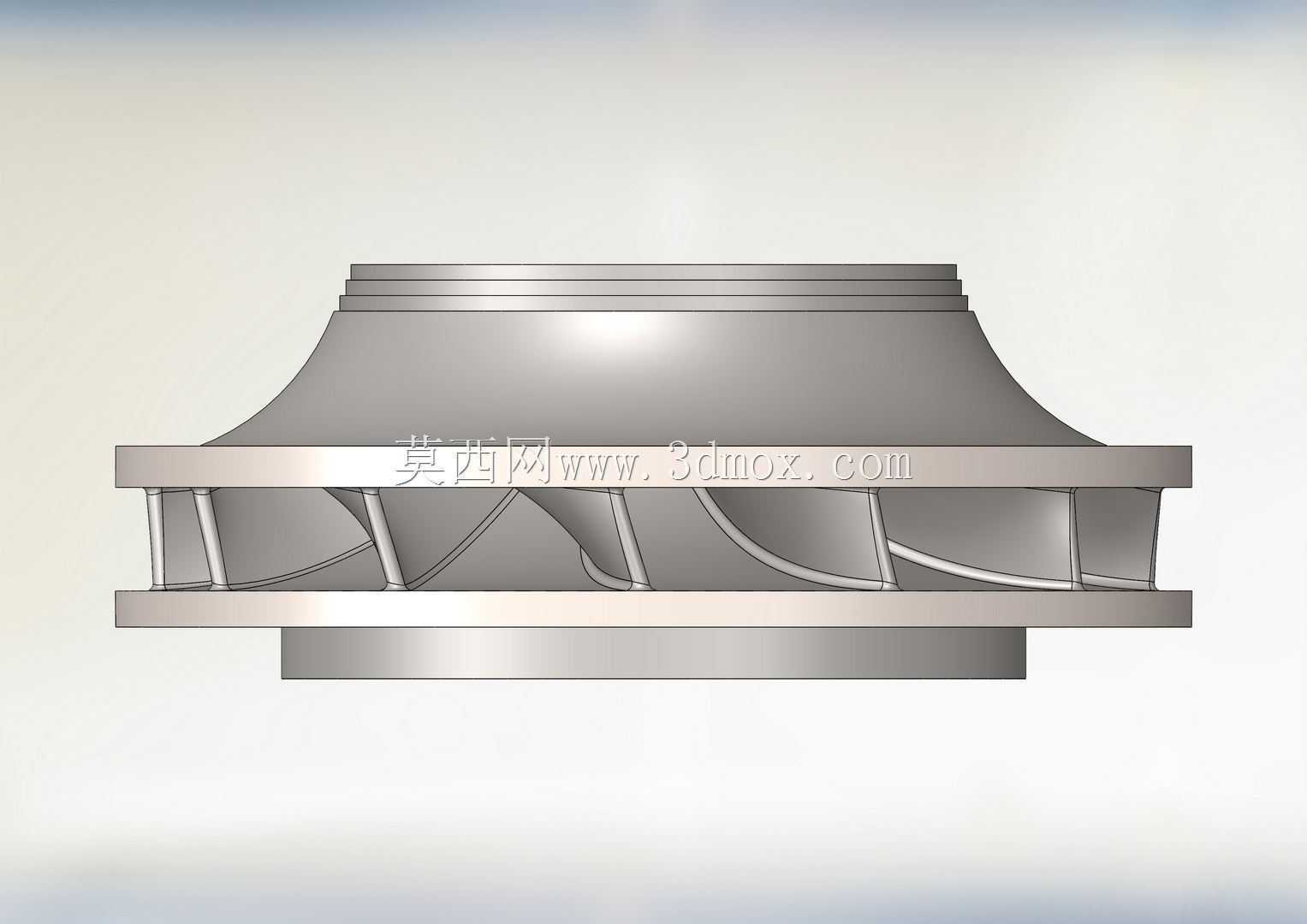

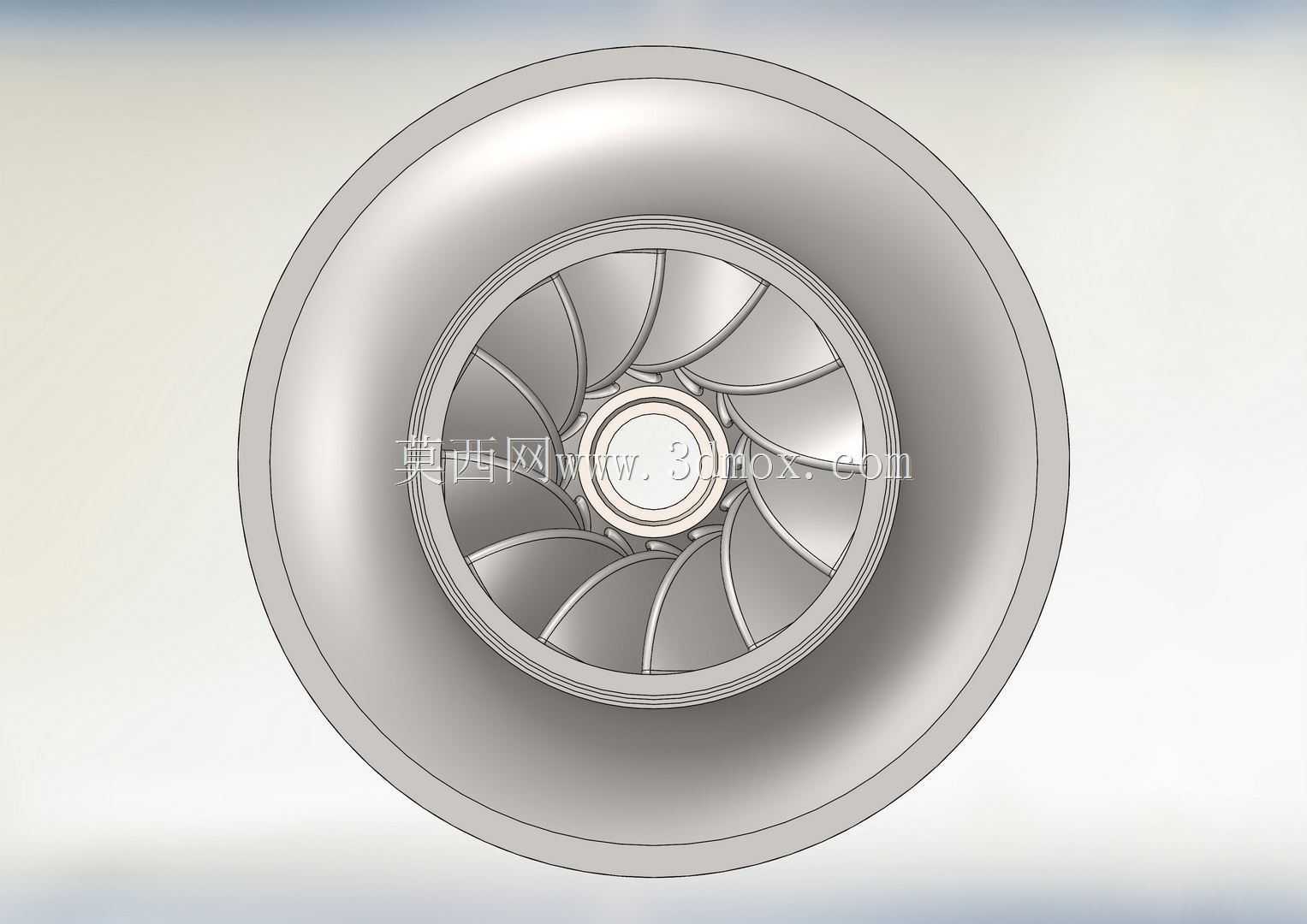

该部件为混流式水力机组的核心过流转轮，主要应用在中水头段的水力能量转换场景中，承担着将流体压能与动能转换为旋转机械能的核心作用，是水力发电、流体输送增压类设备的核心做功部件。从结构设计逻辑来看，整体采用轮盘与叶片一体化的铸造结构设计，上冠位置设置有与主轴配合的定位止口与密封安装槽，止口的同轴度公差直接决定转轮运转时的动平衡表现，设计时需预留后续精加工的余量，避免铸造偏差导致装配错位。下环位置的外圆设置有密封环配合的台阶面，与机组固定端的密封件配合形成流体阻隔结构，减少高压侧流体向低压侧的泄漏量，提升整体能量转换效率。叶片采用空间扭曲翼型设计，翼型的进出口角度根据设计水头下的流体入流角匹配，避免流体冲击叶片表面产生脱流、涡带等异常流态，降低运转过程中的水力振动与噪声，每片叶片与上冠、下环的连接位置均做了大圆角过渡处理，既可以减少铸造过程中的应力集中缺陷，也能降低流体在转角位置的局部阻力损失。转轮背部的轮盘表面均匀布置有径向加强筋，这些加强筋一方面可以提升轮盘的整体结构刚度，抵消高水头下流体对轮盘产生的轴向推力带来的结构变形，另一方面在运转时可以带动轮背侧的流体形成循环流动，减少颗粒杂质在轮背密封位置的淤积，降低密封件的磨损速率。从安装边界来看，转轮上端的止口与主轴轴端采用过盈配合加键连接的结构传递扭矩，轴向通过锁紧螺母实现定位，安装时需保证转轮端面与主轴轴线的垂直度偏差在允许范围内，避免运转时出现偏摆导致密封件偏磨、机组振动超标。过流表面的粗糙度直接影响水力效率，设计时要求铸造后过流面做打磨抛光处理，减少表面凸起带来的流体摩擦损失，同时避免局部凸起位置长期受流体冲刷出现气蚀损伤。在实际选型应用中，该结构形式的转轮适用水头范围覆盖20至300米区间，可根据具体的流量、转速参数调整叶片的数量、翼型包角以及进出口直径，匹配不同功率等级的机组需求，结构强度可满足长期连续运转的载荷要求，叶片与上下环的连接厚度经过强度校核，可承受流体交变载荷带来的疲劳应力，降低长期运转过程中叶片开裂的失效风险。
