SKF球面滚子推力轴承结构设计

在重型矿山破碎设备、大型冶金轧机压下机构、船舶推进轴系、风电齿轮箱低速重载端这类存在复合载荷的工况场景中，球面滚子推力轴承是承担轴向承载同时补偿轴系挠曲变形的核心传动部件。这类轴承的设计核心首先要解决的是重载工况下的载荷均布问题，区别于普通平面推力轴承只能承受纯轴向载荷的特性，球面滚子推力轴承的滚道采用球面设计，滚子为带凸度的对称球面滚子，能够在轴出现安装不对中、运行中受载挠曲产生角度偏移时，自动调整滚子与滚道的接触姿态，避免滚子端部出现应力集中造成的早期点蚀失效。

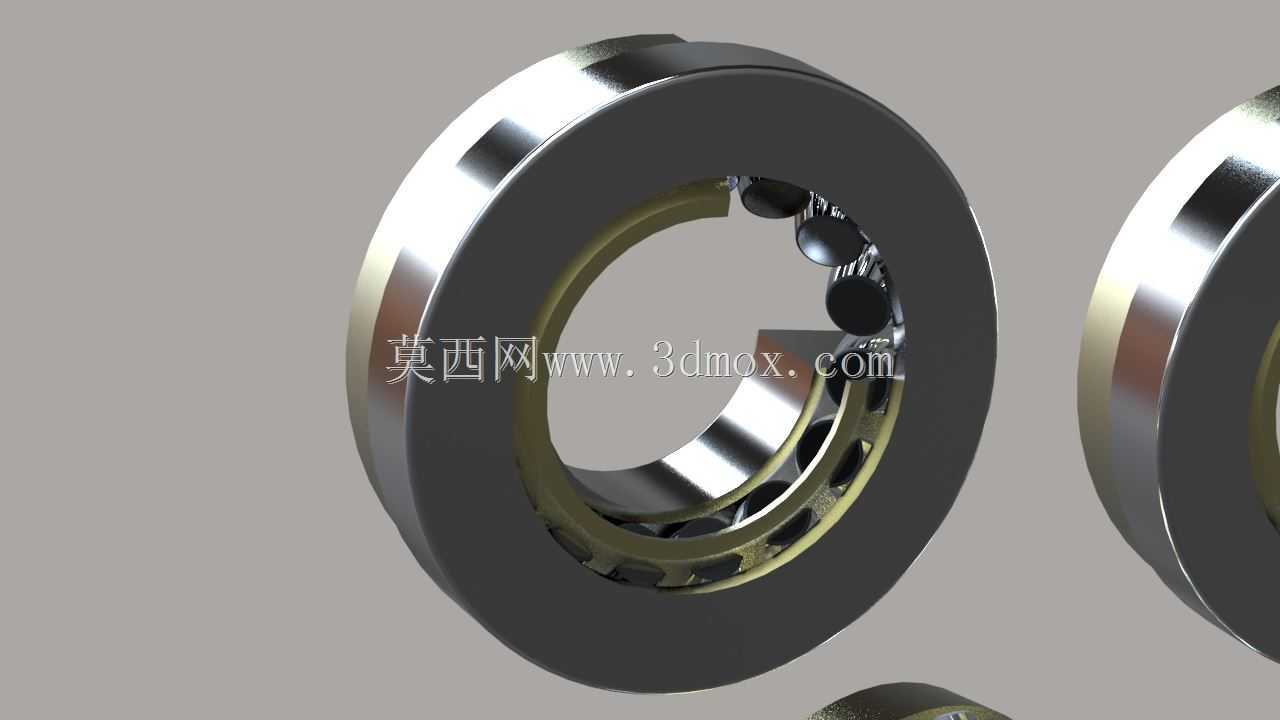

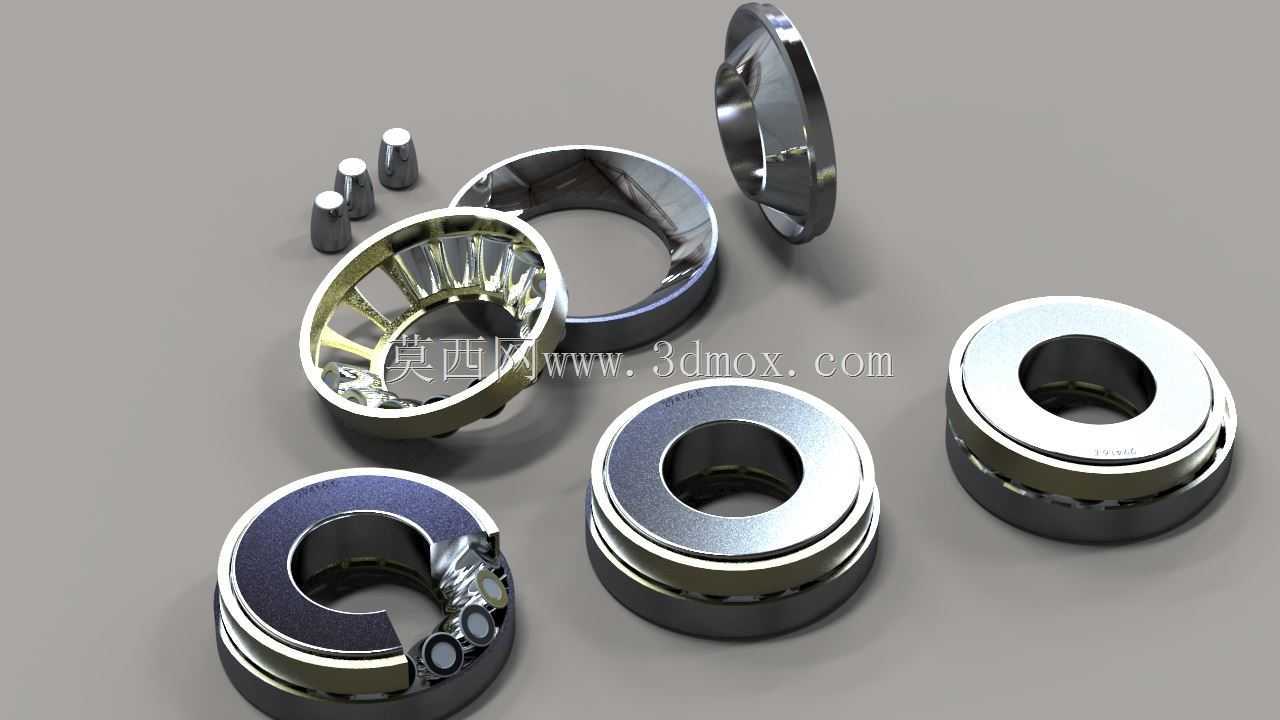

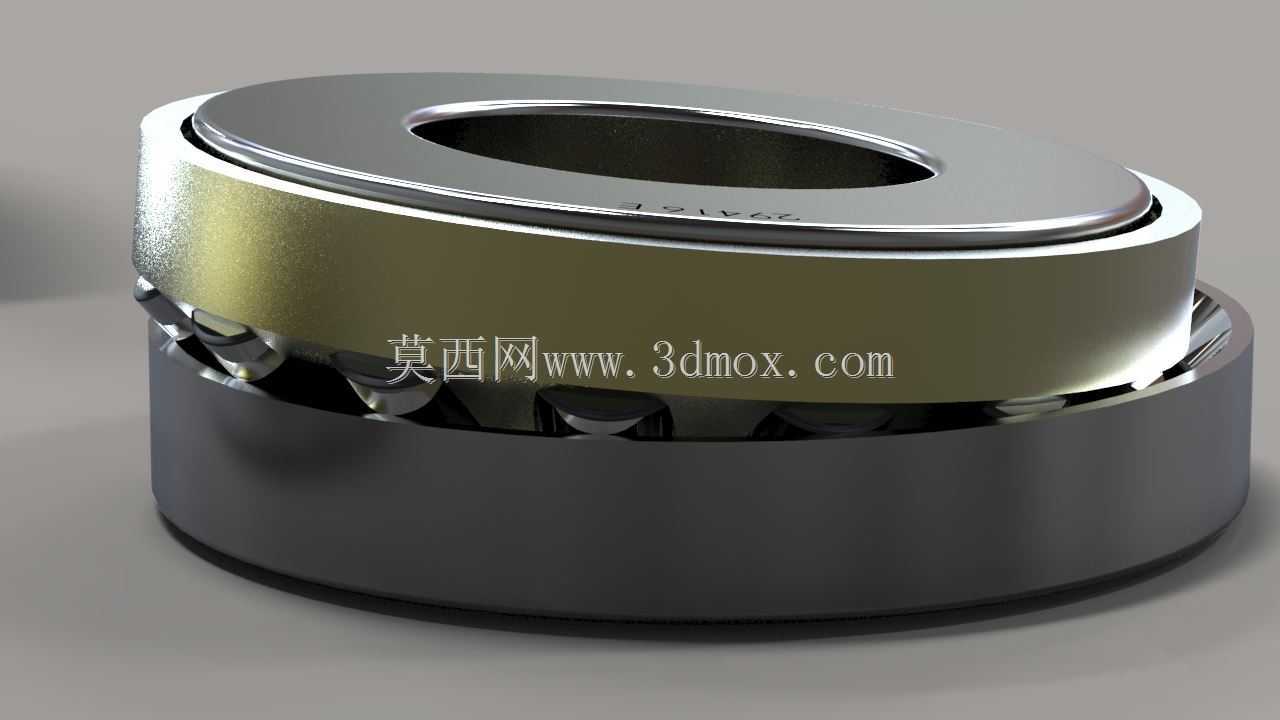

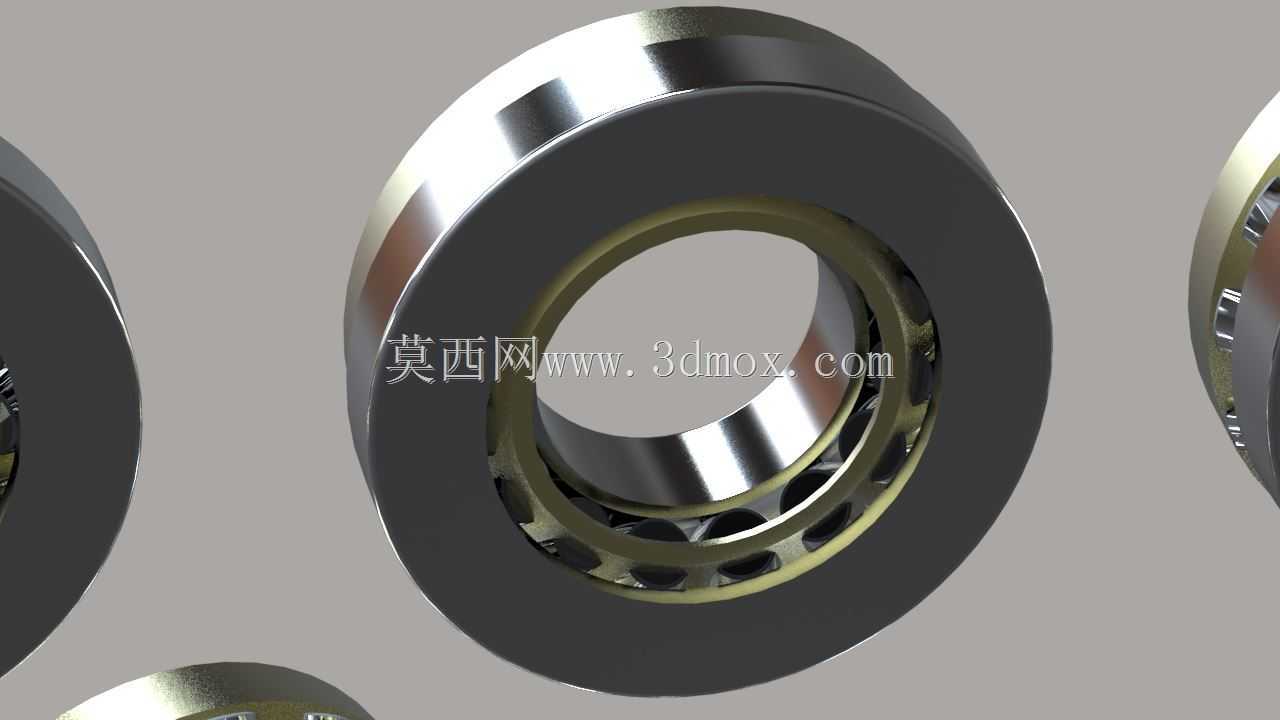

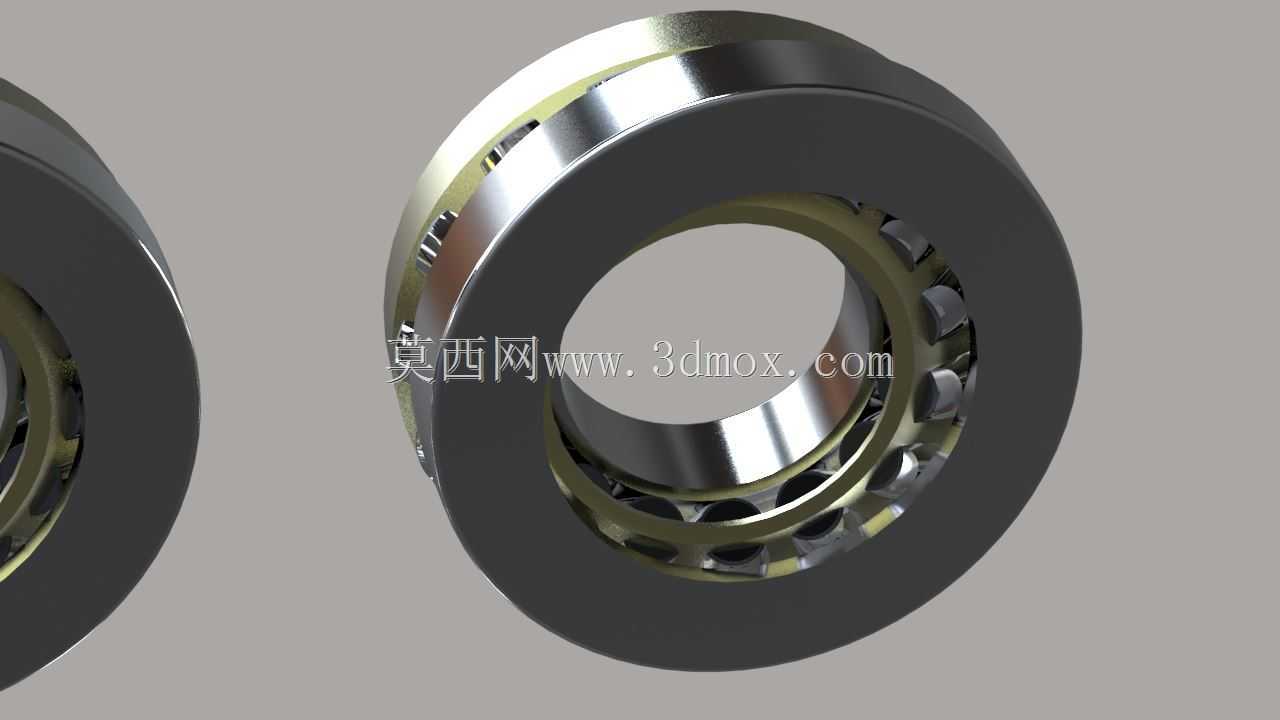

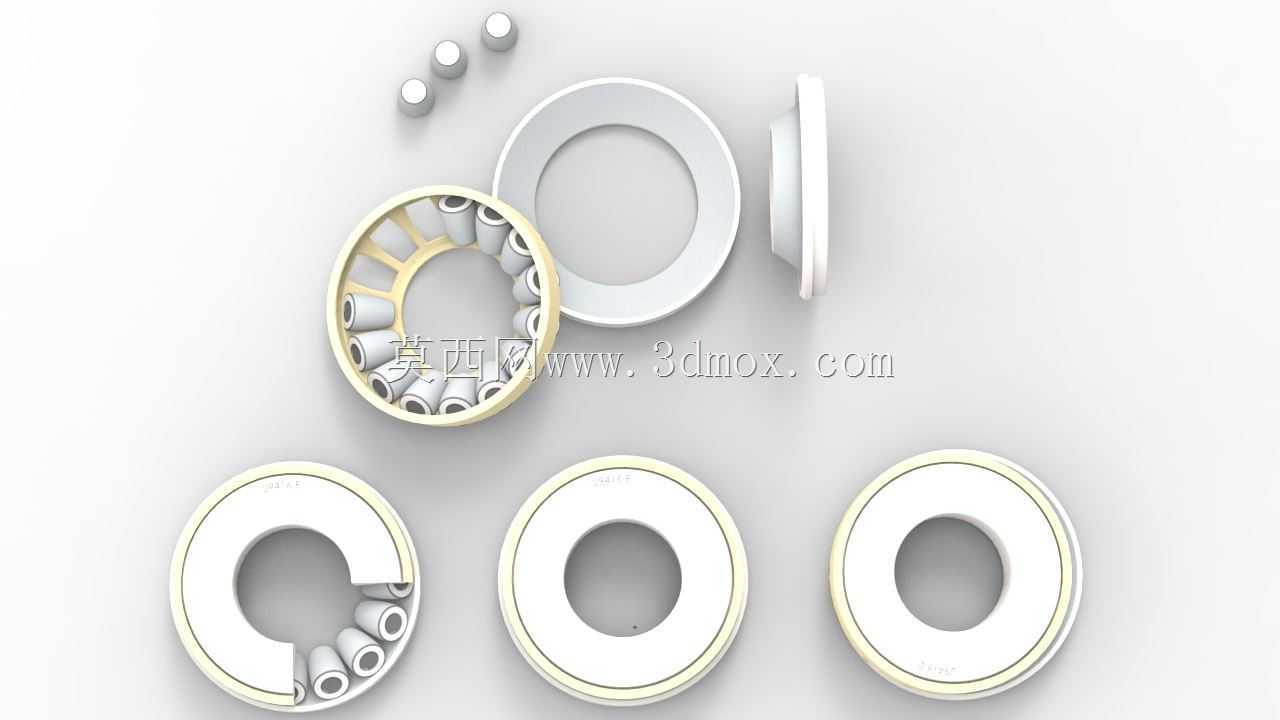

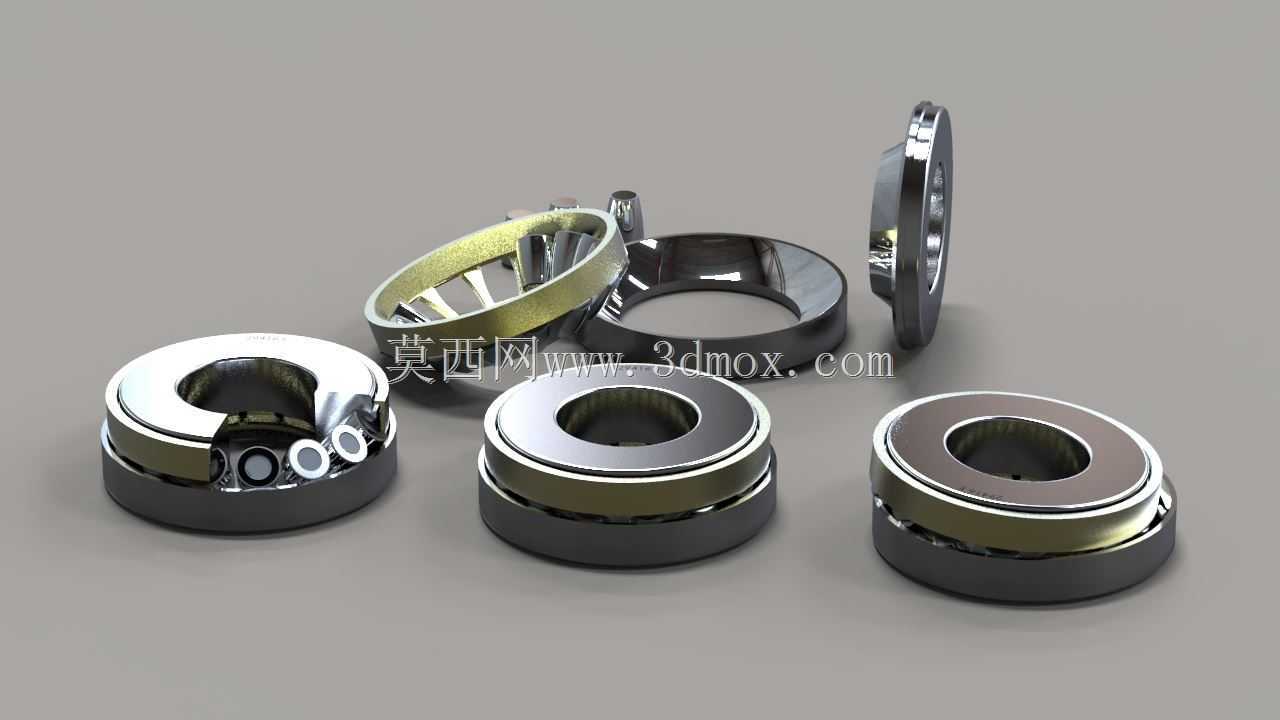

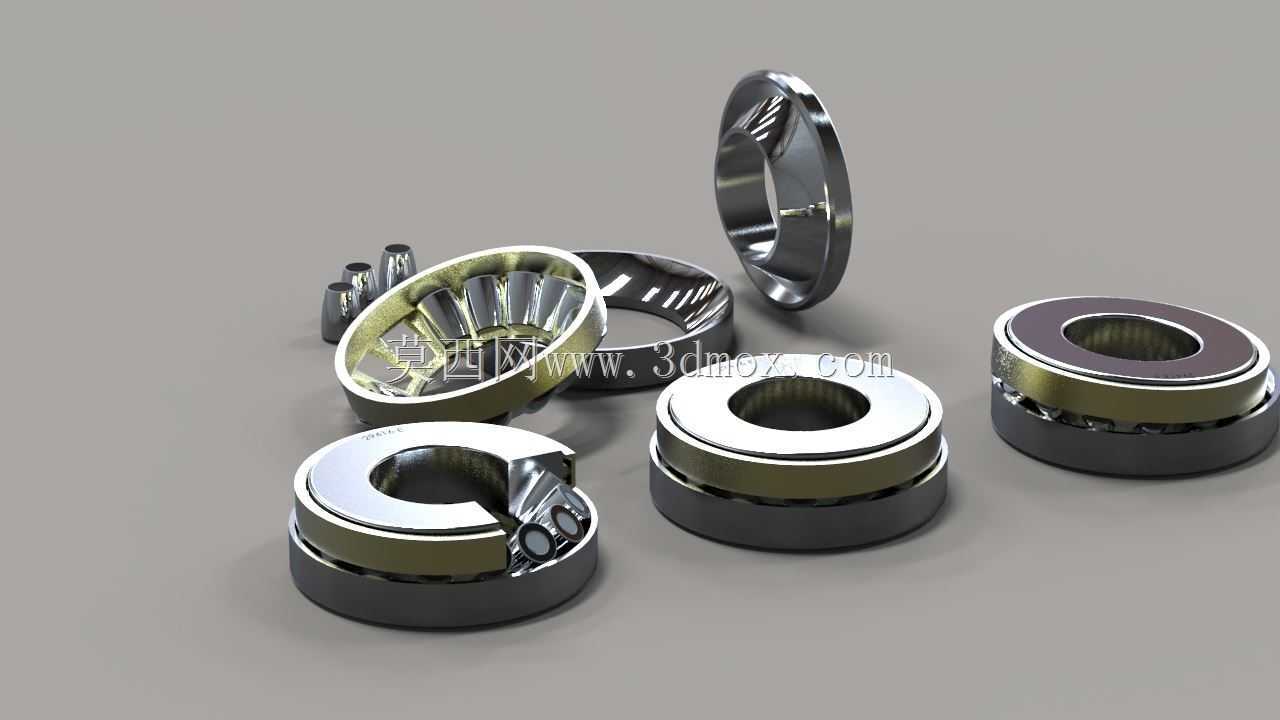

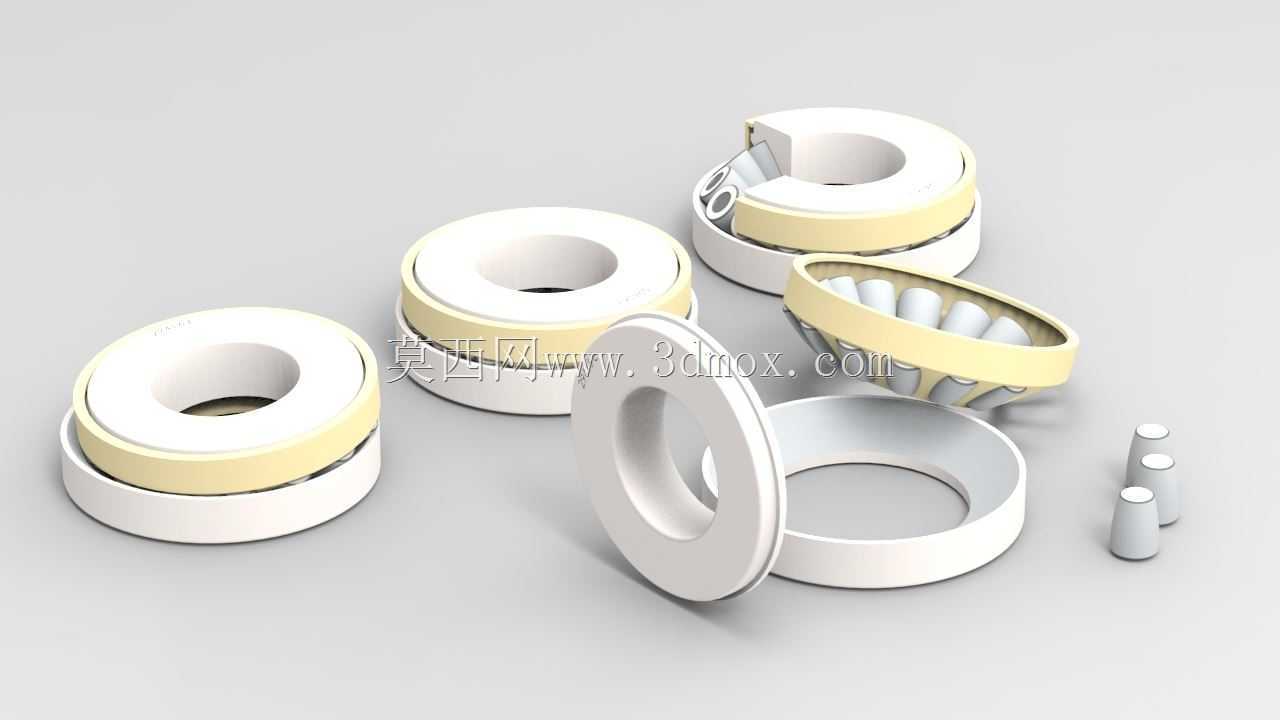

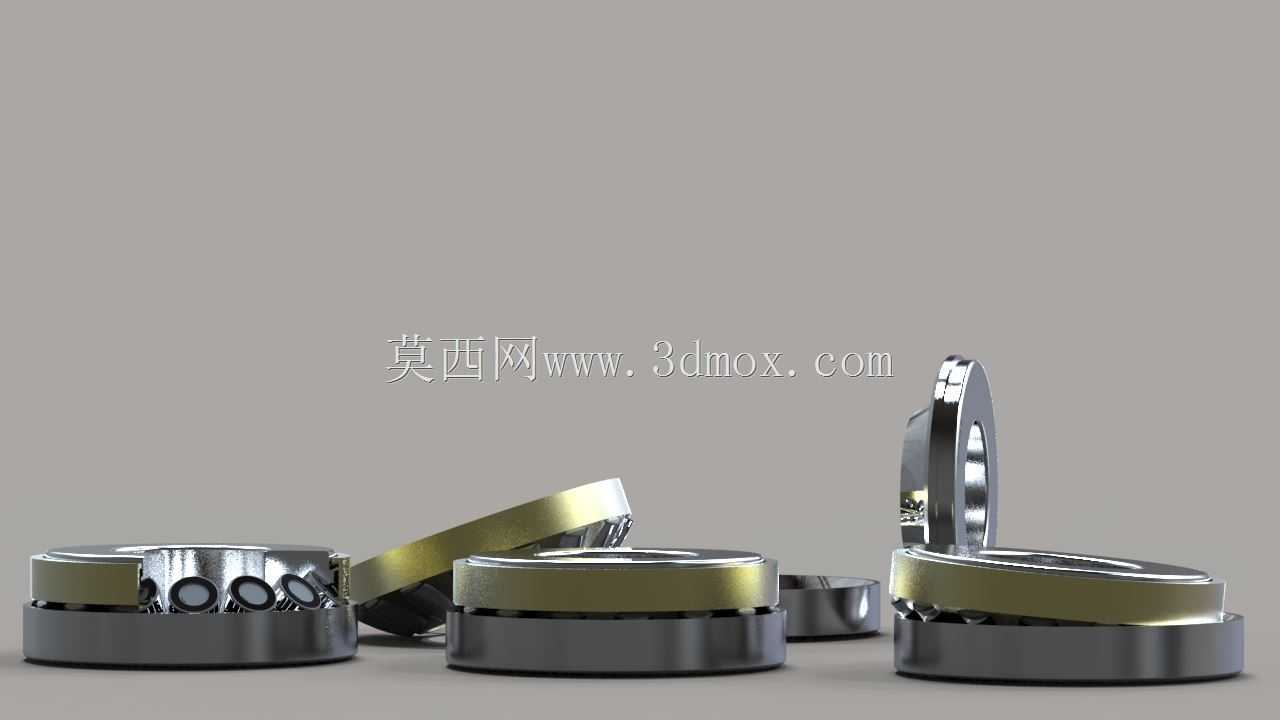

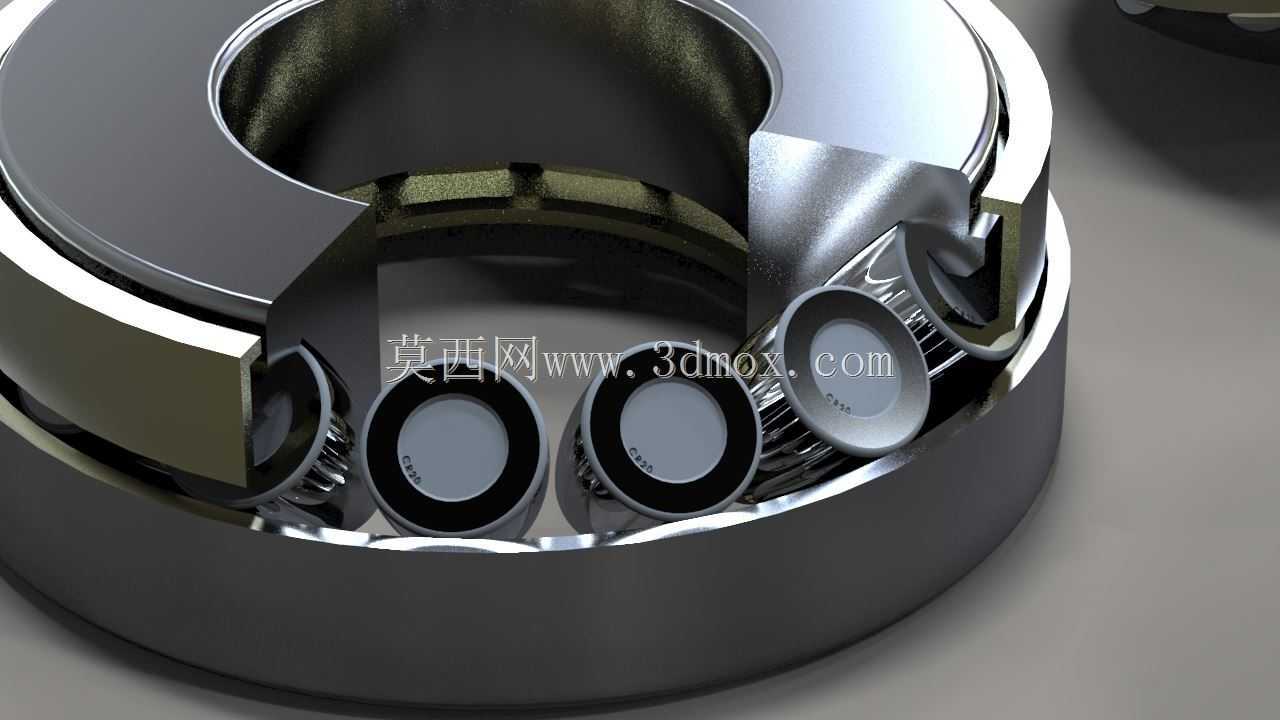

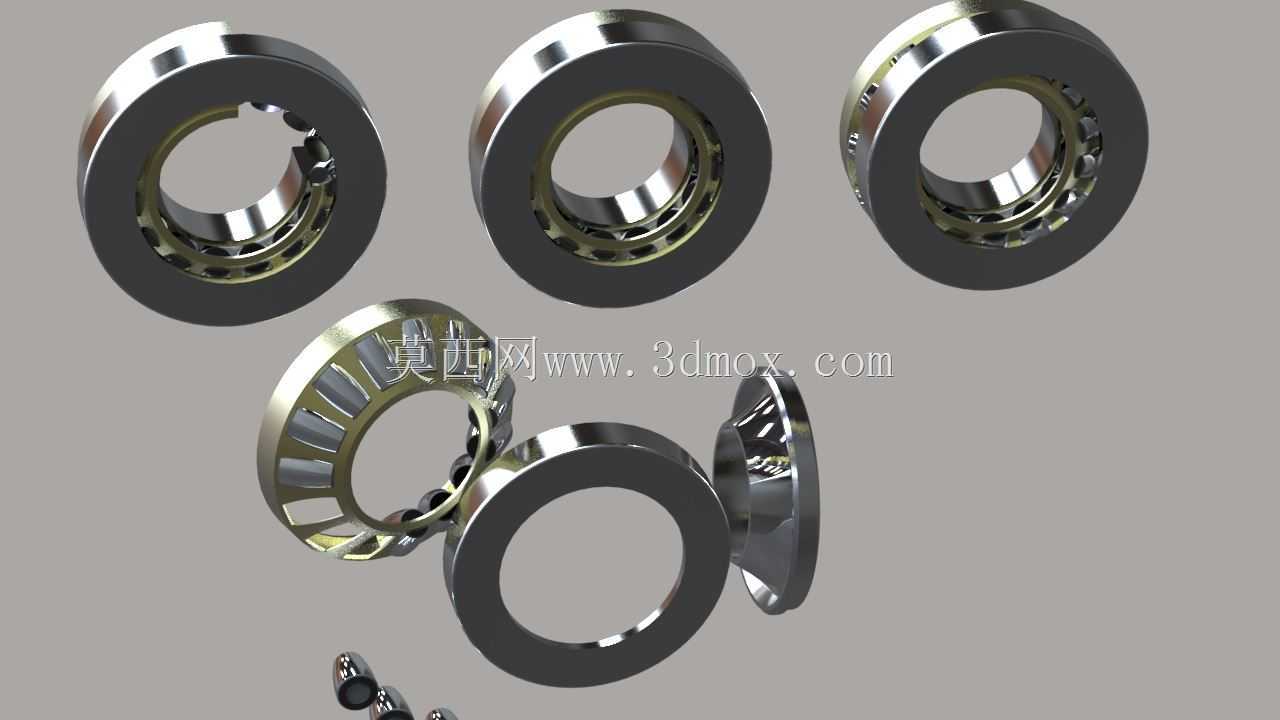

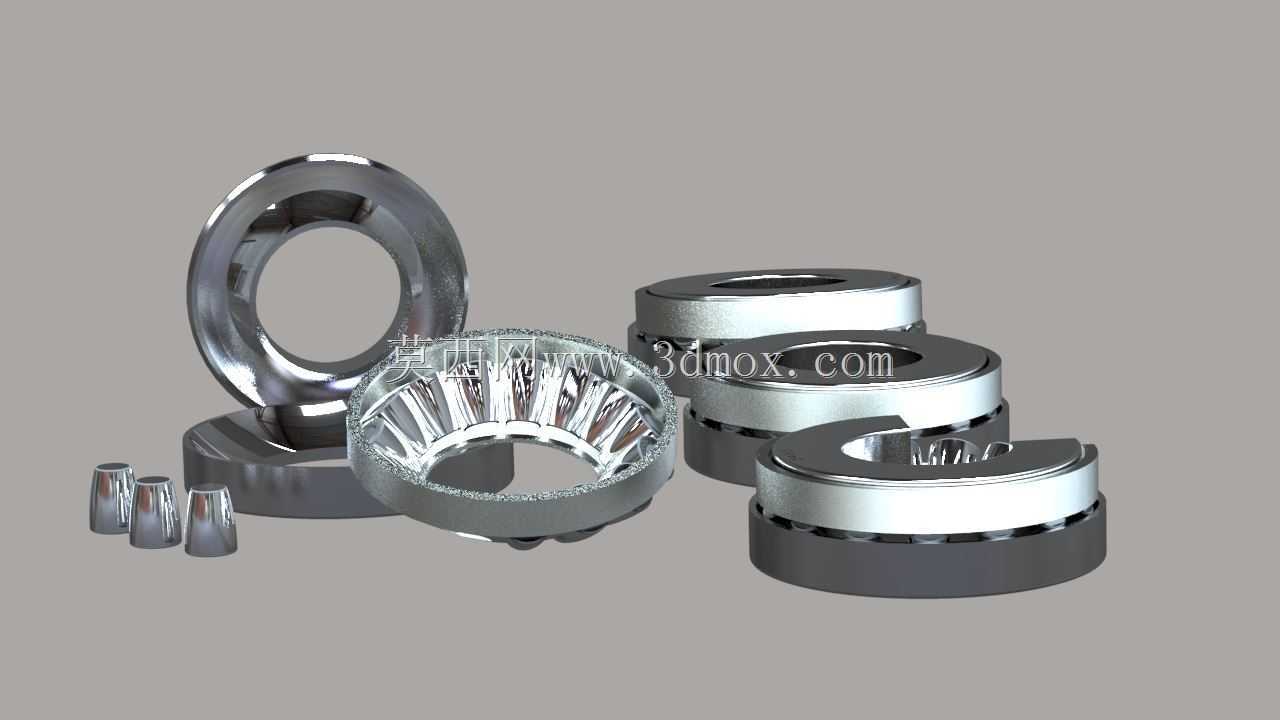

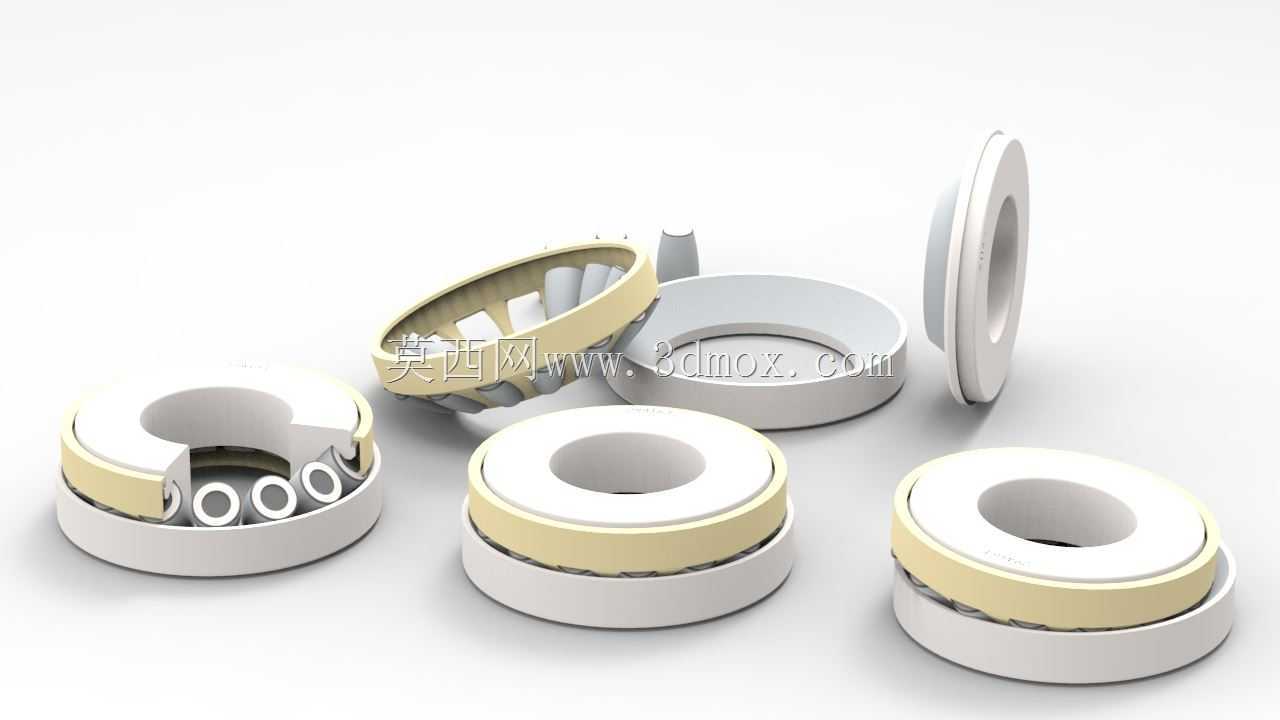

从结构设计逻辑来看，这类轴承通常由轴圈、座圈、带保持架的球面滚子组件三个核心部分构成，轴圈与轴采用过盈或过渡配合随轴同步转动，座圈与轴承座孔采用间隙配合，其球面滚道的曲率中心与轴承轴线重合，保证调心功能的实现。建模过程中需要重点把控滚子的球面凸度曲线，凸度值的选取需要匹配额定动载荷要求，既要保证滚子与滚道的接触应力沿母线均匀分布，又要避免凸度过大造成接触面积减小、承载能力下降的问题；保持架通常采用机加工黄铜或冲压钢制结构，窗孔的间隙设计需要预留滚子运转时的窜动空间，同时限制滚子的歪斜量，保证高速运转时的稳定性。

在安装边界的尺寸把控上，这类轴承的轴向安装尺寸需要预留轴系热膨胀的补偿间隙，座圈与轴承座的配合面需要保证足够的支撑刚度，避免座圈受载变形影响调心性能；轴与轴圈的配合面粗糙度需要控制在Ra1.6以内，座圈安装孔的同轴度公差需要符合对应精度等级要求，防止安装偏差造成额外的附加载荷。实际选型应用中，这类轴承能够同时承受单向轴向载荷与一定的径向载荷，允许的轴与轴承座的角度偏差通常在1°-3°区间，具体数值随轴承尺寸系列变化，在低速重载、轴系刚性较差、安装对中难度大的设备场景中，相比其他类型推力轴承有更突出的可靠性优势。建模时需要还原各部件的装配间隙，包括滚子与滚道的初始接触间隙、保持架与滚子的配合间隙，同时要体现滚道表面的磨削纹理、滚子的精加工表面特征，保证模型能够直接用于装配干涉检查、载荷仿真分析的前置环节。
