卧式螺旋卸料沉降离心机结构设计

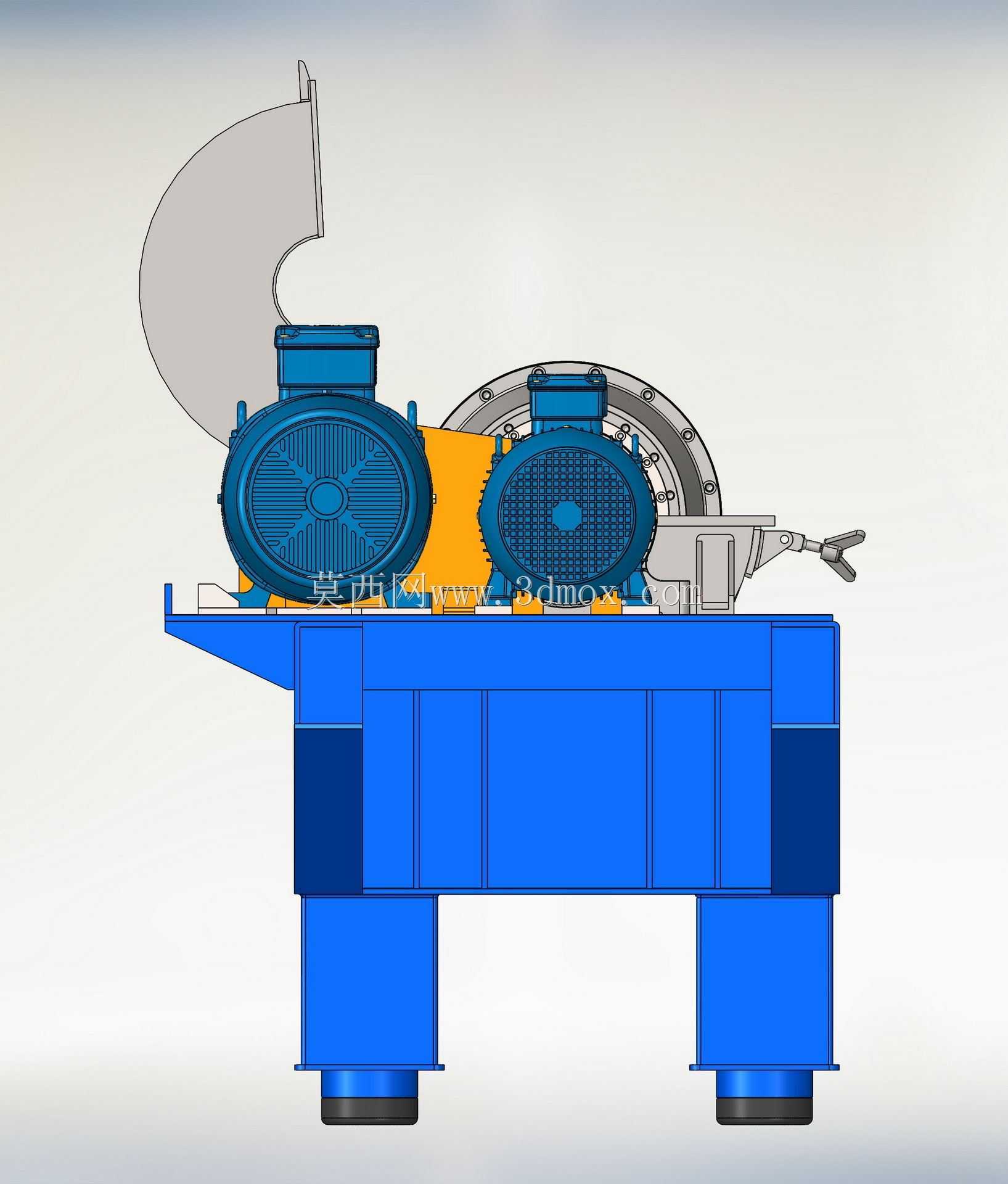

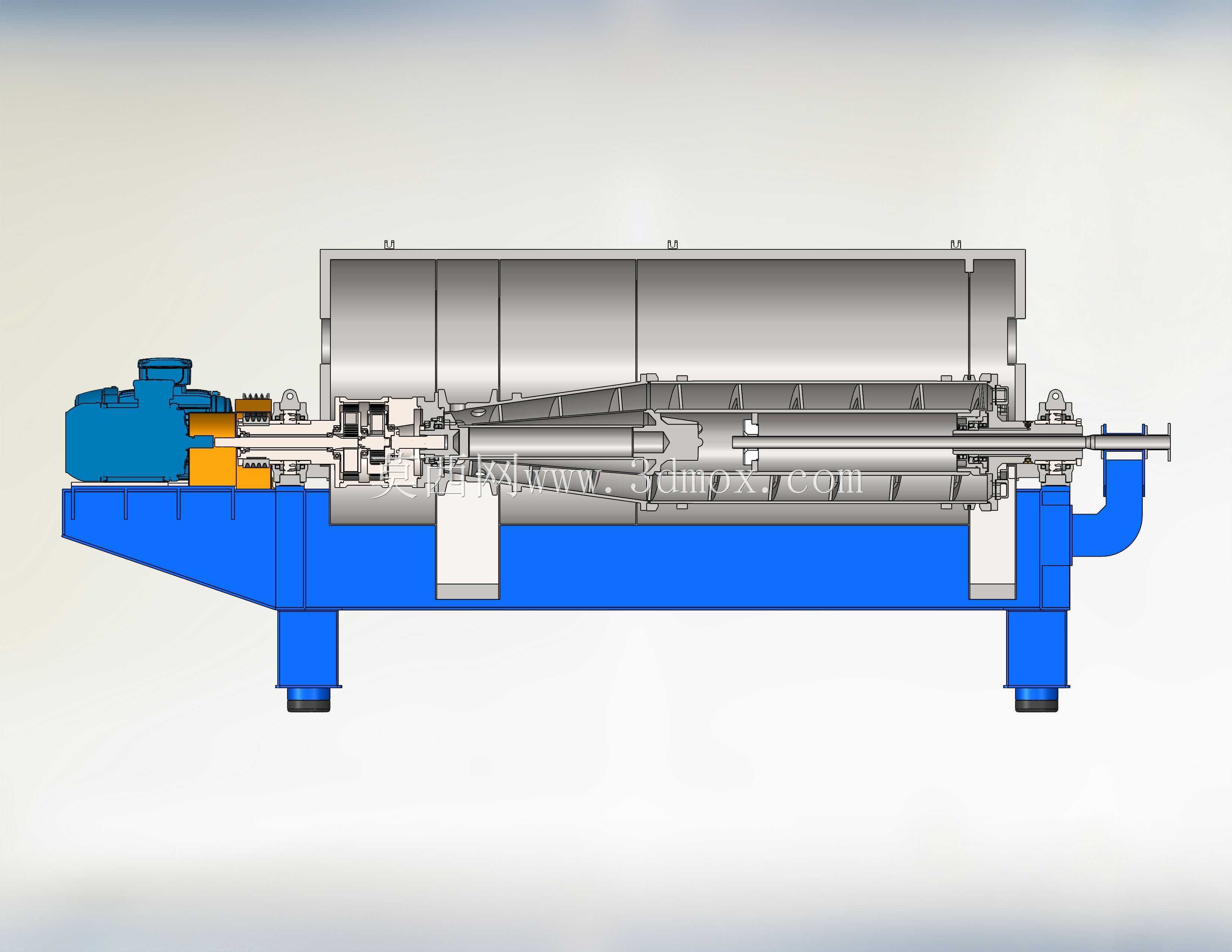

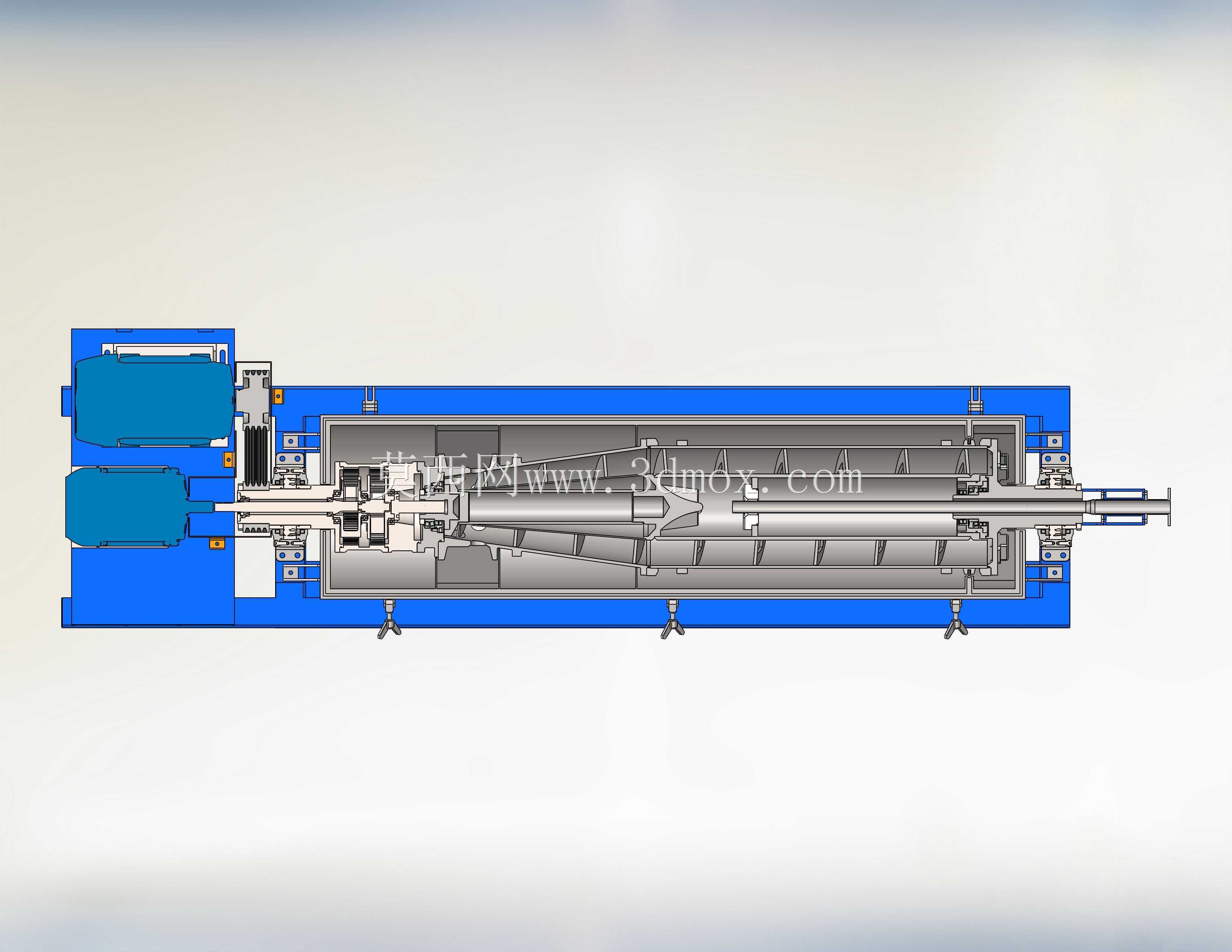

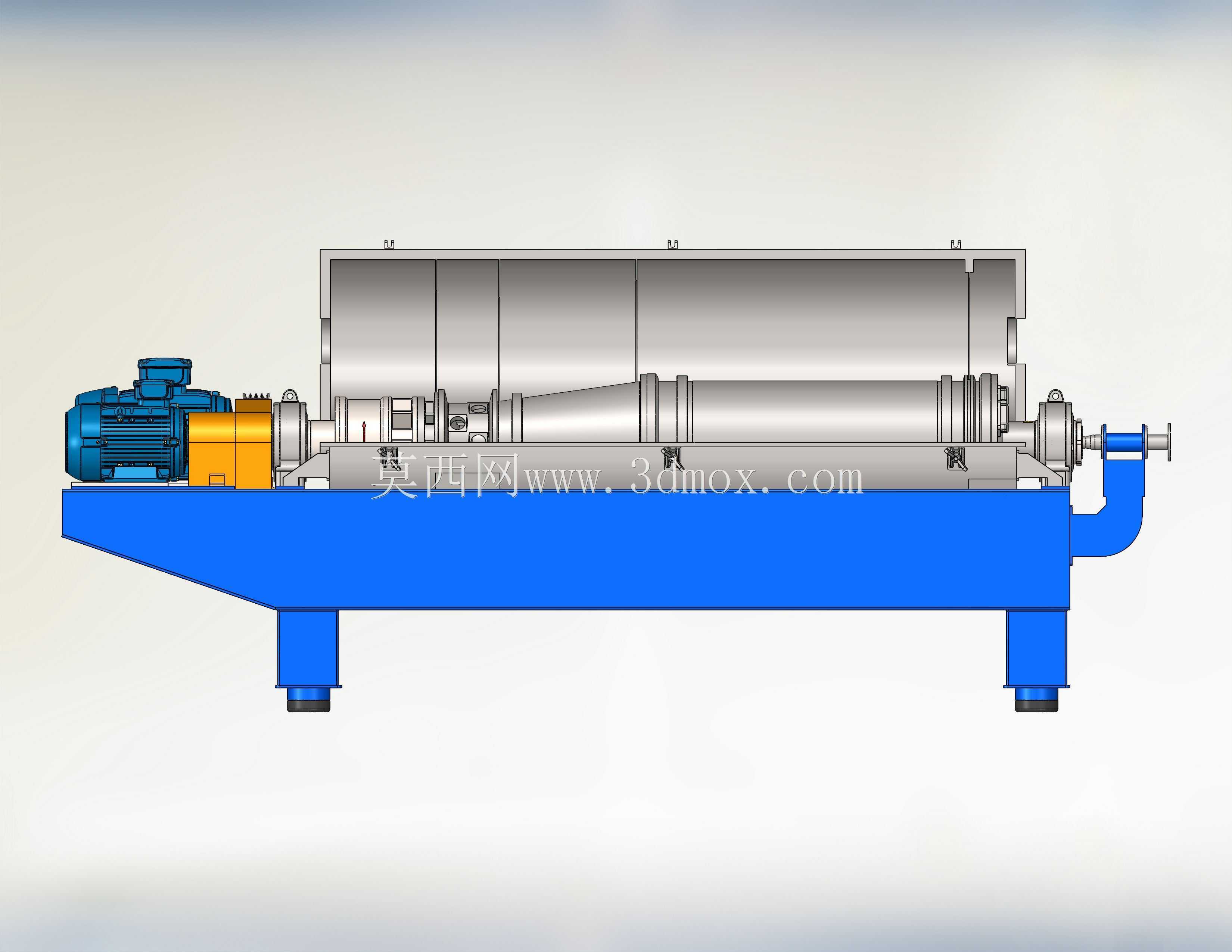

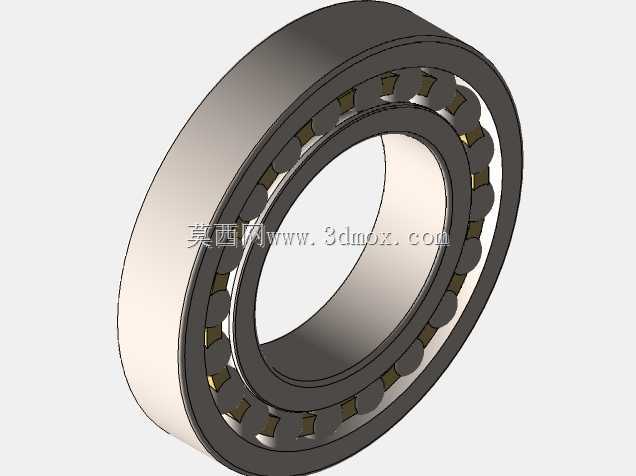

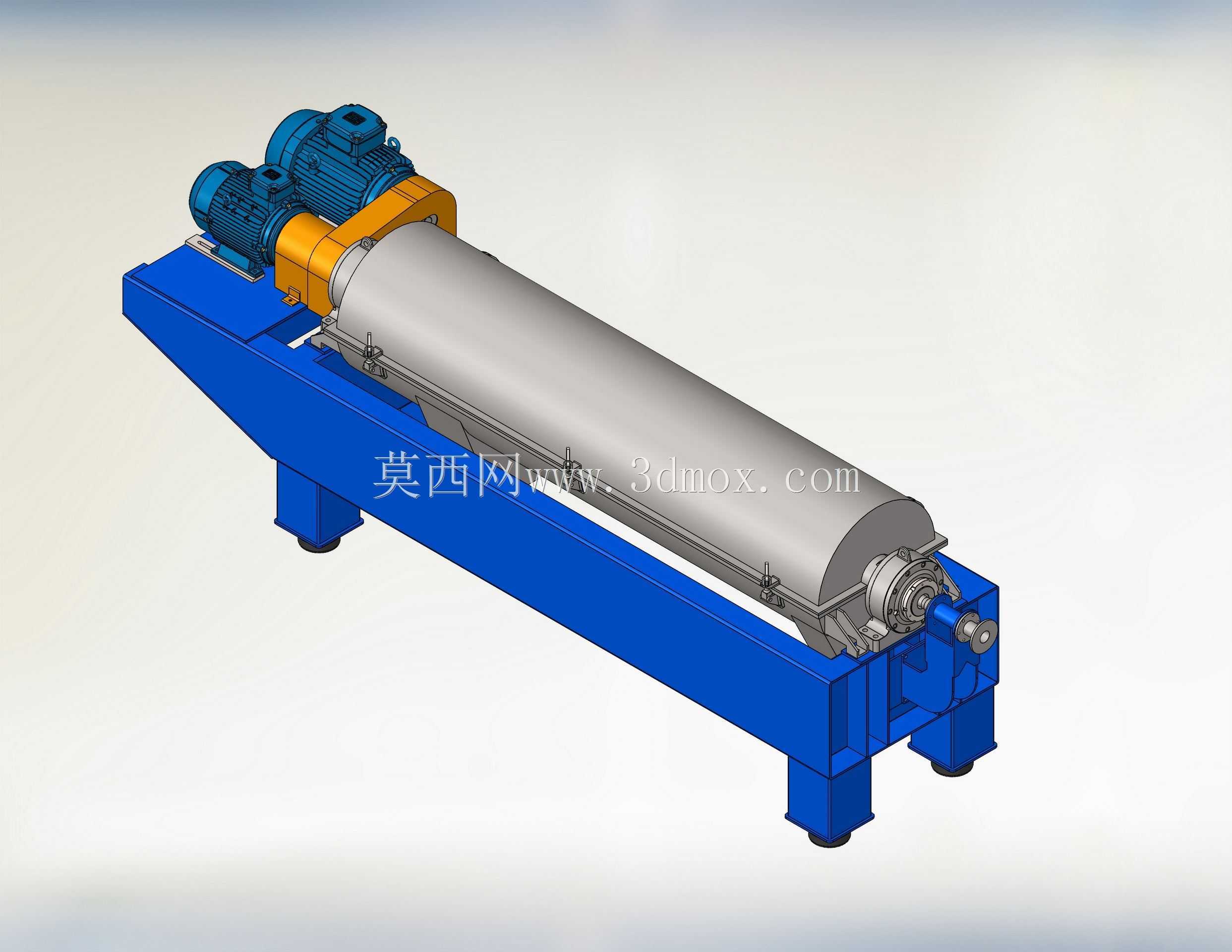

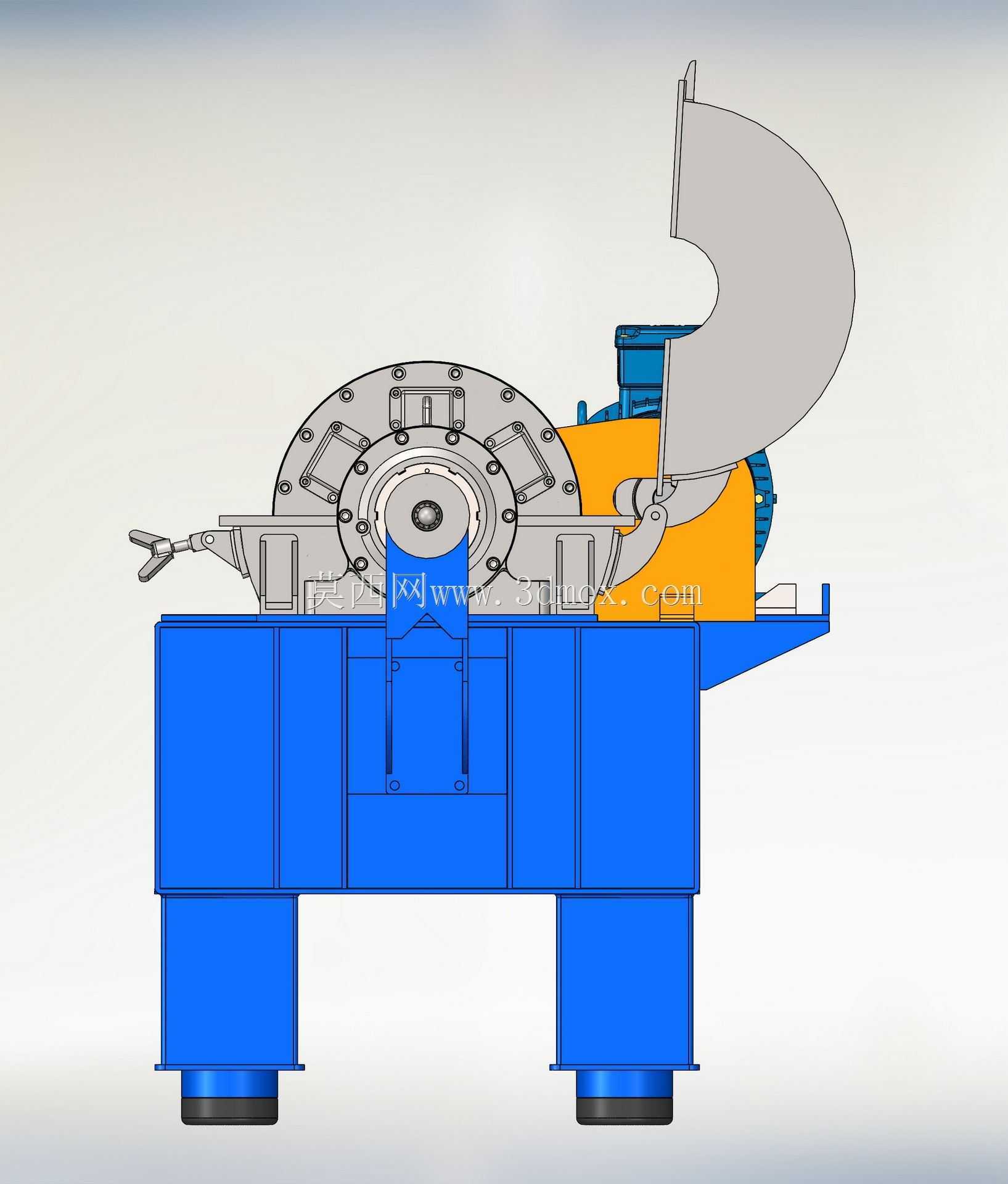

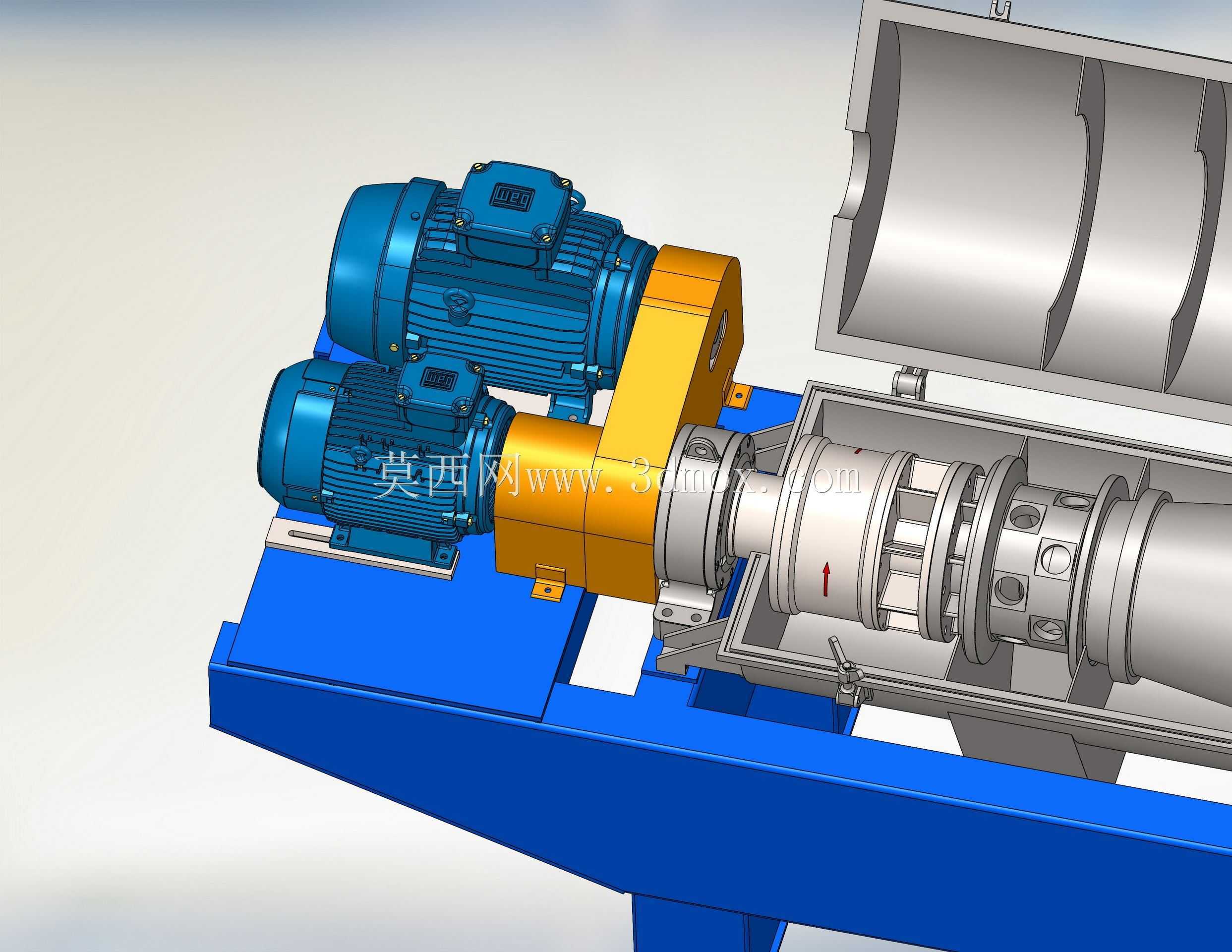

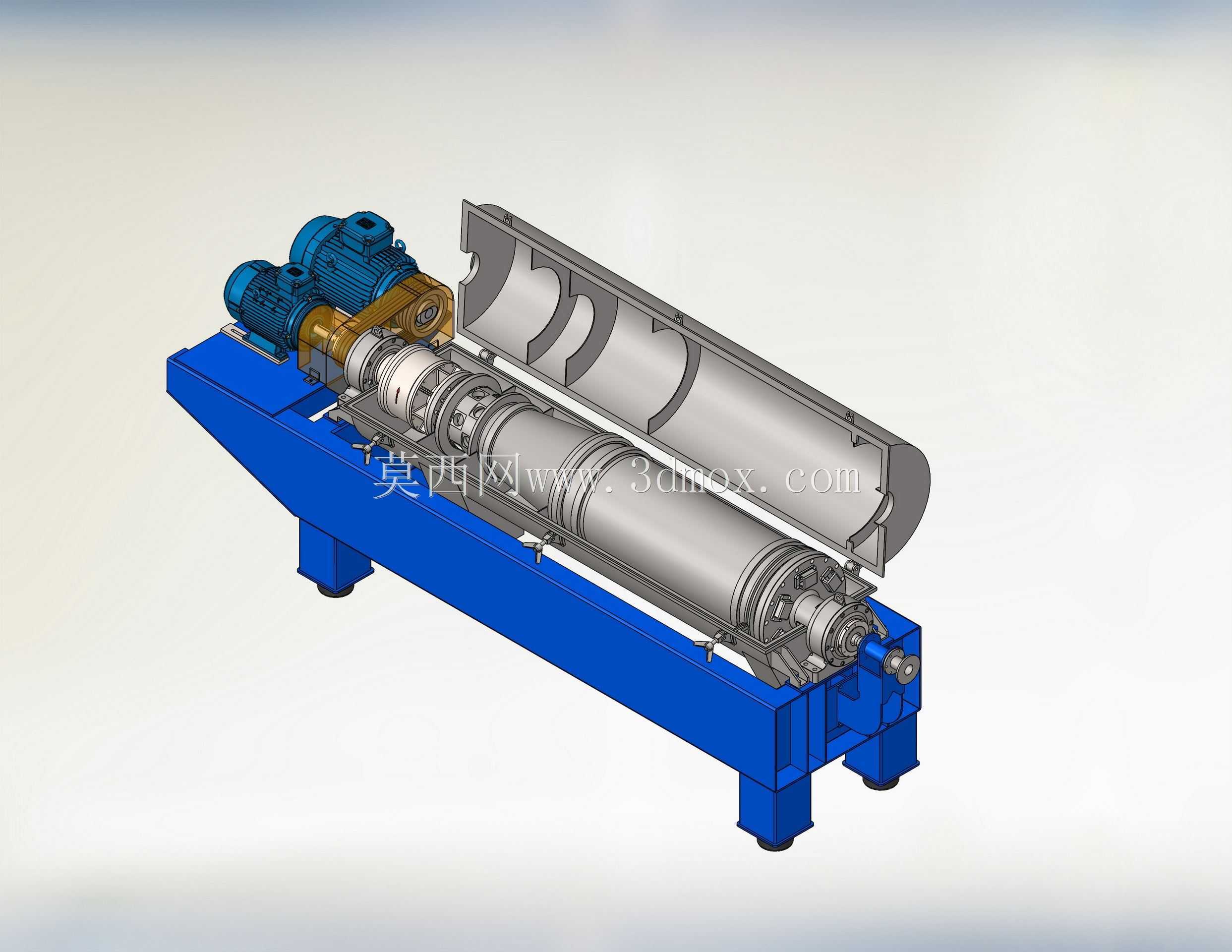

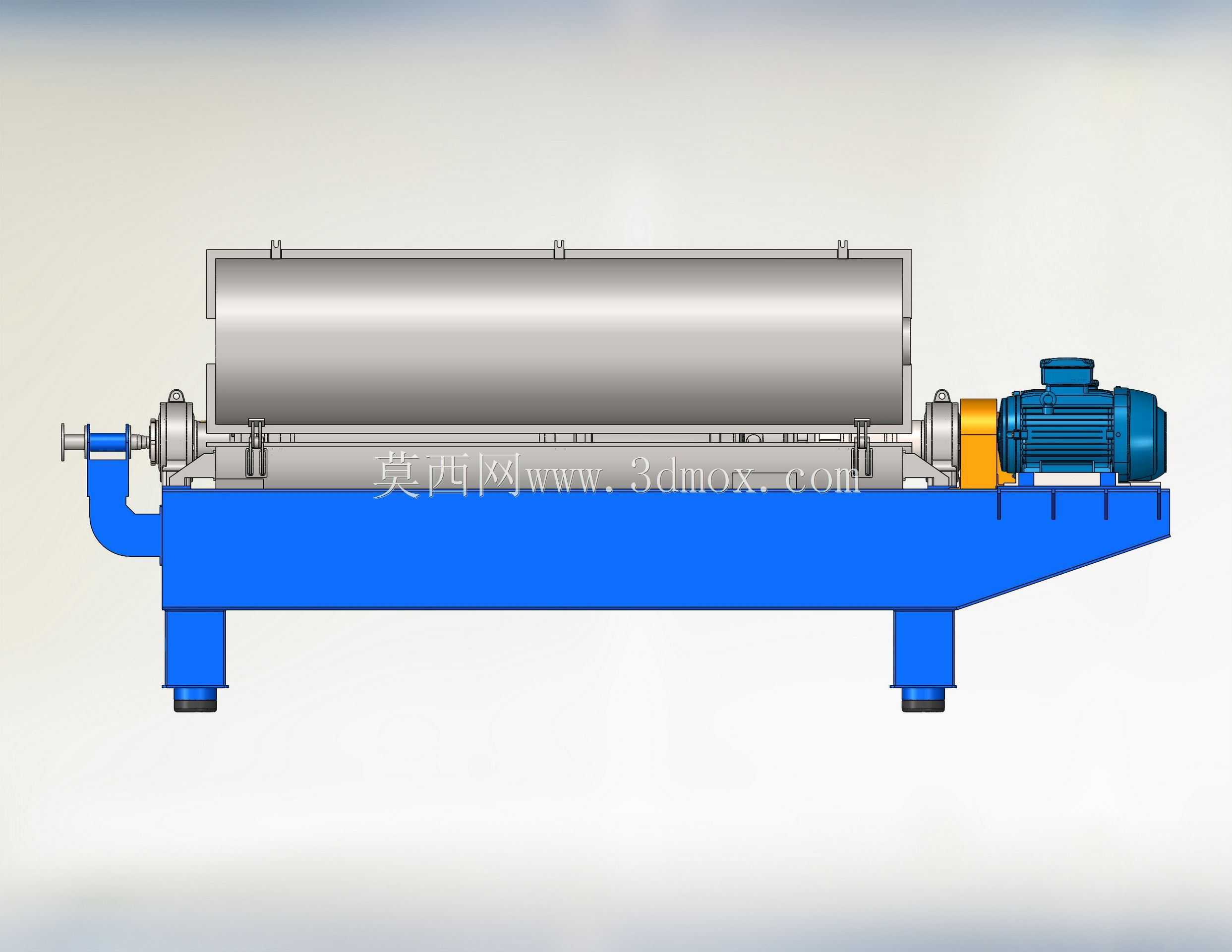

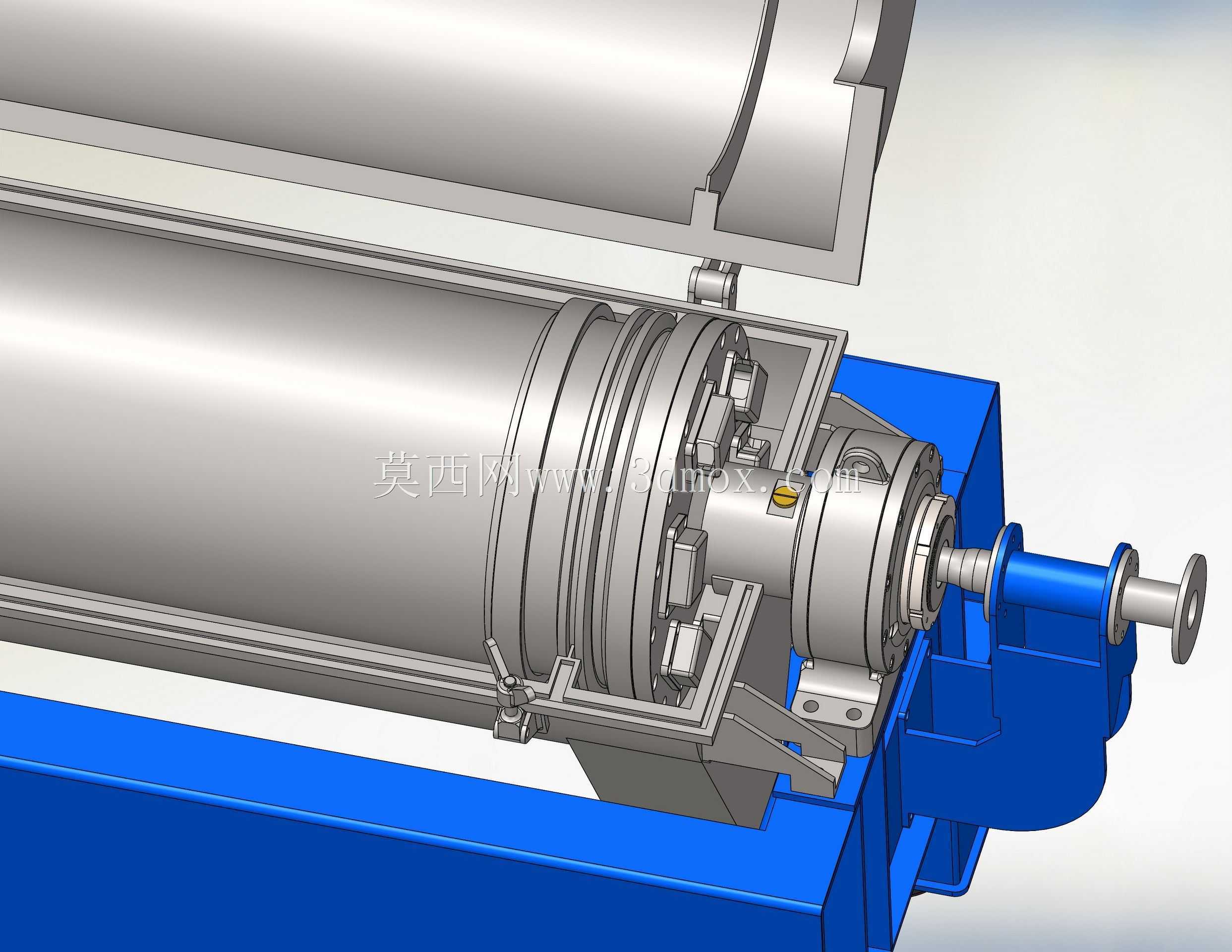

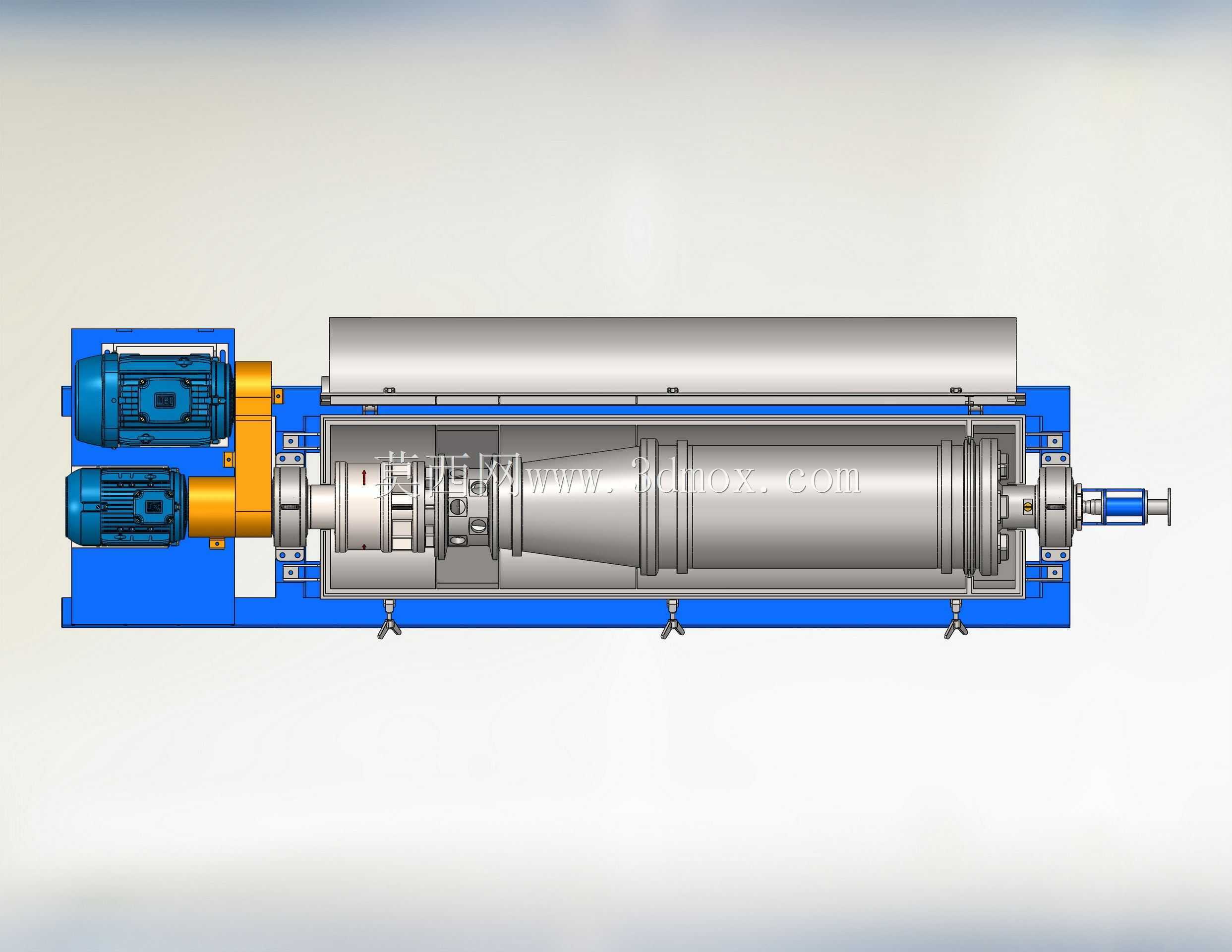

在市政污泥处理、食品加工浆料浓缩、化工悬浮液分离、选矿尾矿脱水这类需要连续完成固液两相分离的工况场景中，卧式螺旋沉降离心机是适配性极强的核心处理设备，这套三维结构完整还原了设备从动力输入到分离出料的全链路机械构造，能为同类型设备的改型设计、安装布局校核提供直观的结构参考。从实际落地的工程需求出发，这套结构在设计阶段优先考虑了连续作业的稳定性：主副电机通过差速器连接转鼓与内部螺旋输送器，转鼓高速旋转产生的离心力场可快速将进入腔体内的混合物料按密度差分层，密度较大的固相颗粒被甩附在转鼓内壁，螺旋输送器与转鼓保持稳定差速转动，持续将沉积的固相颗粒推至转鼓锥端的排渣口排出，分离后的清液则通过转鼓大端的溢流口连续流出，整个分离过程无需停机卸料，可适配大流量连续生产的工况需求。结构设计上充分考虑了安装维护的便利性，整体采用一体式焊接机架作为承载基座，四个可调式减震支脚分布在机架底部，安装时可根据现场地面平整度调整支脚高度，保证转鼓组件的水平度偏差控制在允许范围内，避免高速运转时产生异常振动；转鼓部分采用剖分式上罩结构，日常检修、清理内部积料时无需拆卸整段转鼓，仅需拆开上罩即可完成内部螺旋叶片磨损检查、出料口疏通等维护操作。从安装边界来看，设备整体沿长度方向布置动力端、分离腔、出料端三个功能段，动力端的主副电机与差速器组件集中布置在机架一侧，外接管线时需预留电机接线、冷却管路的操作空间，设备两侧需预留不小于800mm的检修通道，满足日常运维的操作空间要求；螺旋叶片的螺距、转鼓锥段角度均按照常规中细颗粒物料的分离参数设计，若要适配不同粒径、不同浓度的物料，可通过调整差速器速比、更换不同溢流口直径的调节挡板来改变分离效果，无需改动主体承载结构。整套结构的配合公差充分考虑了高速旋转件的动平衡要求，转鼓与螺旋输送器的同轴度、主轴承的安装定位精度都在结构中做了对应的限位设计，避免装配时出现偏差导致运转振动超标，同时各密封点位的结构设计兼顾了密封可靠性与易更换性，减少设备长期运行的维护成本。
