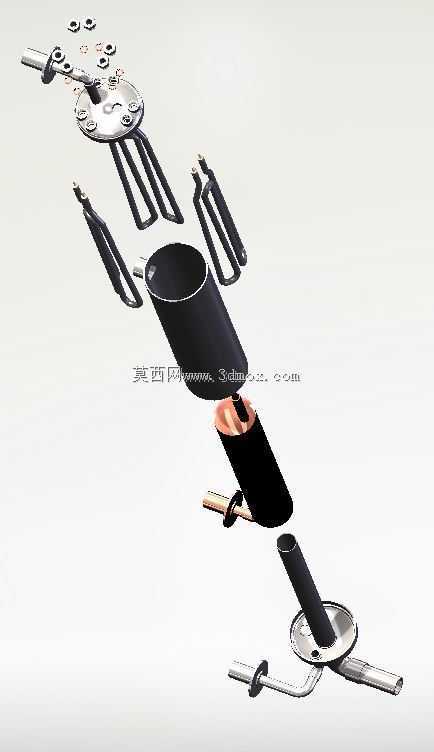

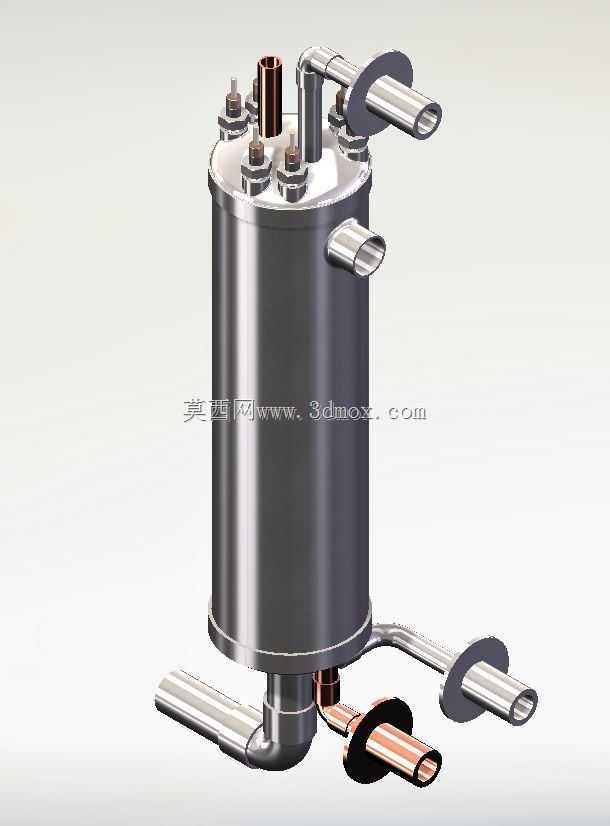

拖线式即热电热水器内部加热罐体结构

该结构为即热式电热水器的核心承压加热罐体，主要面向家用小型热水供应场景，可适配台下安装、小厨宝配套、小型淋浴单元等对安装空间要求严苛的使用场景，无需搭配大容量储水舱，依靠水流过流时的即时加热完成水温提升，相比传统储水式热水器能减少无效保温能耗，同时规避长期储水带来的内胆结垢、死水留存等问题。从结构设计逻辑来看，罐体采用立式圆柱承压壳体设计，圆柱形态可均匀承受内部自来水压带来的周向应力，无需额外增加过多壁厚即可满足1.0MPa以内的日常供水承压要求，壳体上下端采用平盖封板结构，封板上预留多组加热元件安装位，可根据功率需求搭配不同数量的加热管，实现3kW到8kW区间的功率梯度适配，满足不同地域冬季进水温度偏低时的温升需求。水路接口采用多方位错位布置，底部设置冷水进水接口与排污接口，进水端内置导流结构，可让进入罐体的冷水沿筒壁螺旋上升，延长水流在加热腔内的停留路径，避免冷水直接冲击加热管造成局部水温不均，同时减少水流短路导致的出水温度波动；侧部与顶部分别设置热水出水接口、温度传感器安装位、泄压阀安装接口，其中出水接口延伸至罐体上部高温区，保证输出的热水经过充分加热，传感器探头直接伸入水流通道内，可实时采集出水温度反馈给控制单元，实现水温的精准调节，泄压接口可在内部压力超阈值时自动泄压，避免罐体承压过高带来的安全风险。顶部的法兰式安装边用于将整个加热罐体固定在热水器外壳内部，安装边预留的螺栓孔位可适配不同规格的外壳固定支架，安装时需保证罐体垂直布置，避免内部加热管干烧区露出水面；所有外接管路接口均采用标准管螺纹设计，可直接对接家用4分供水软管，无需额外定制转接头，接口处的密封台阶可适配硅胶密封圈或生料带密封，满足日常安装的密封要求。外露的接线柱采用陶瓷绝缘基座隔离，可避免高温高湿环境下的绝缘失效问题，接线柱的排布间距满足电气安全间隙要求，可直接对接控制板的供电线路，不同功率的加热管接线柱可通过串并联切换实现不同加热档位的调节，适配不同季节的用水功率需求。整体结构的外形尺寸控制在直径120mm、高度260mm以内，安装时仅需预留周边30mm的管路操作空间即可，可适配厚度200mm以内的超薄热水器外壳，解决传统储水热水器占用墙面空间过大的问题，结构上省去了传统储水罐的搪瓷涂层工艺，采用不锈钢材质一体焊接成型，抗水垢附着能力更强，长期使用后的加热效率衰减幅度更低。
