GE通用喷气发动机B-3528gr连接结构

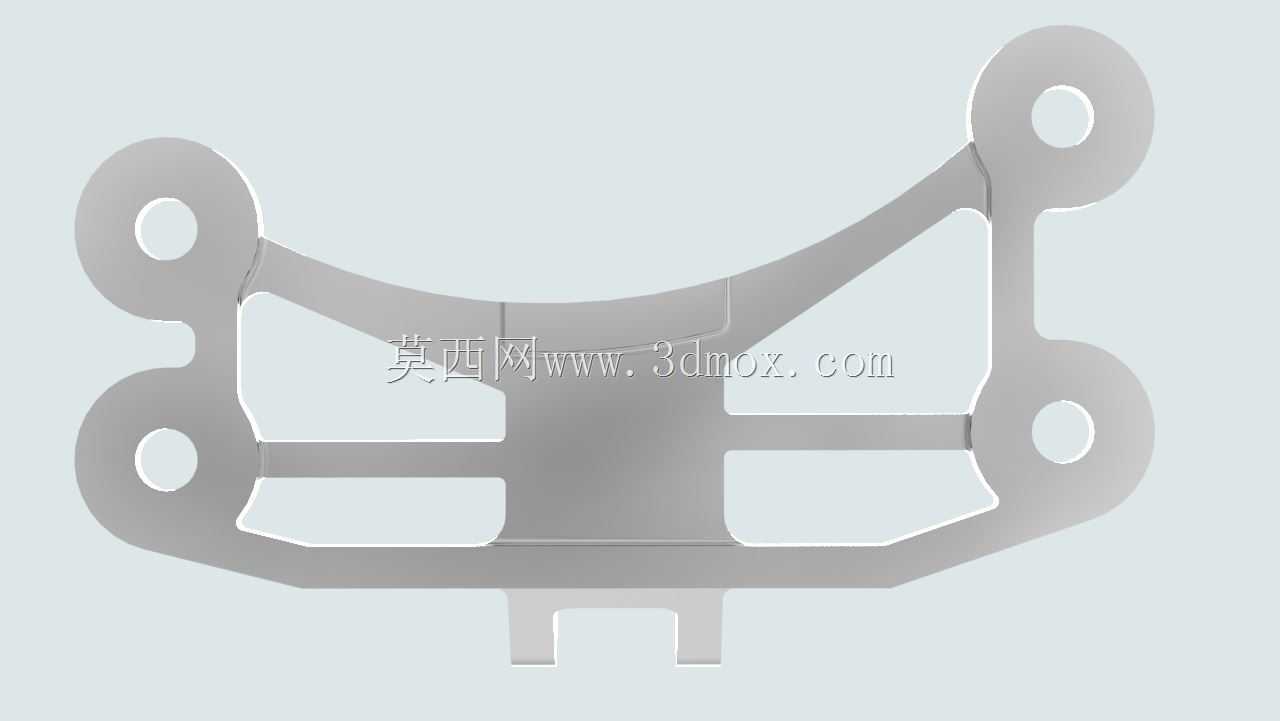

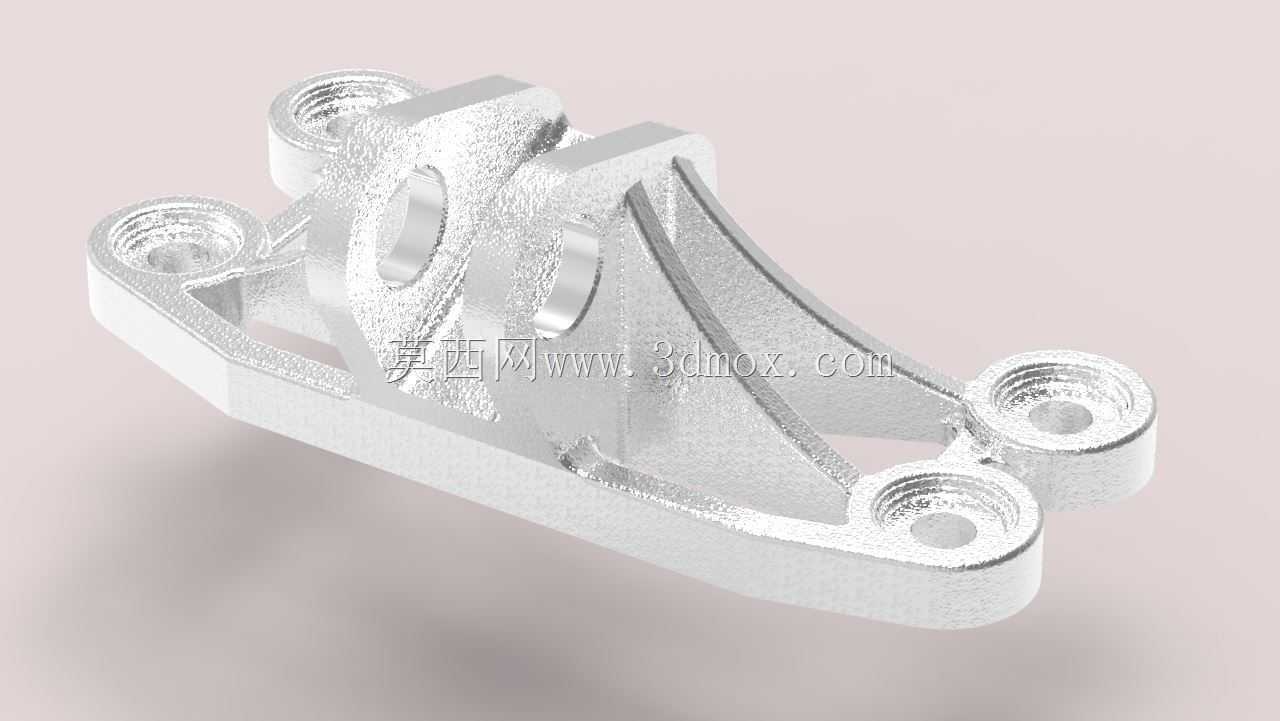

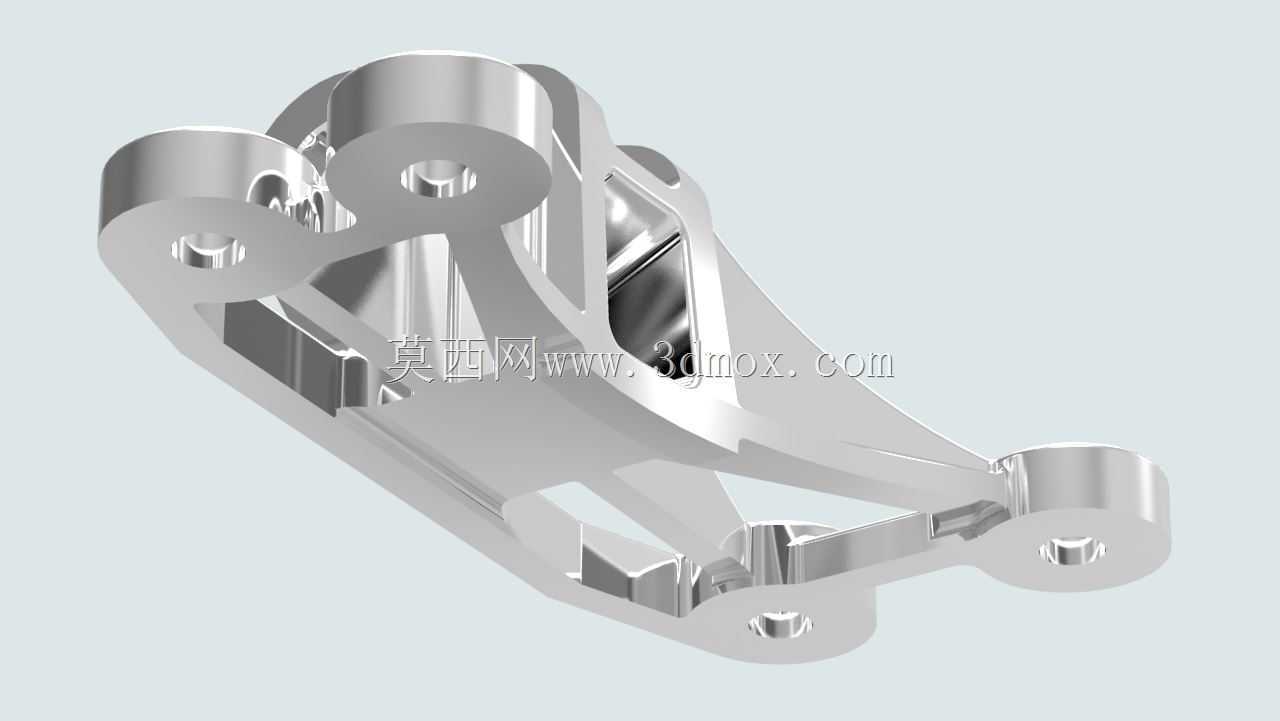

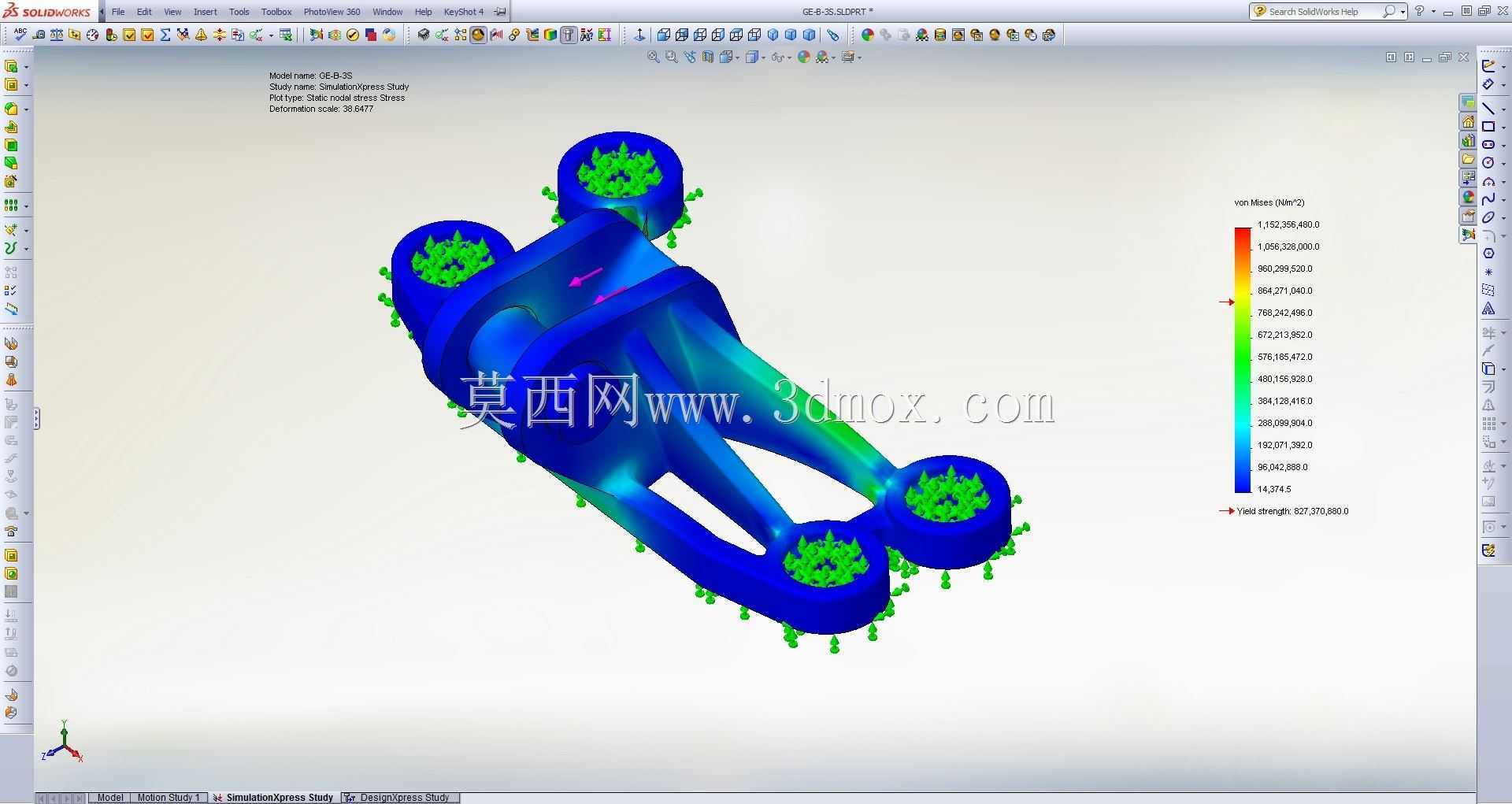

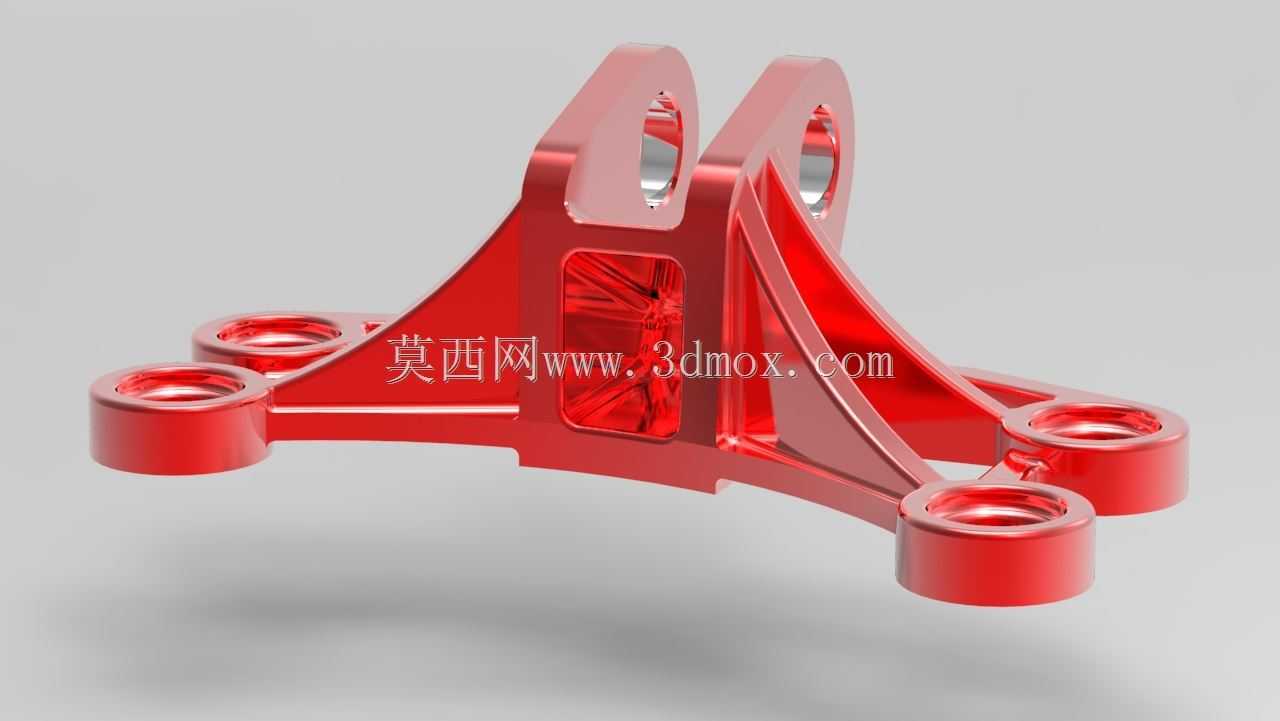

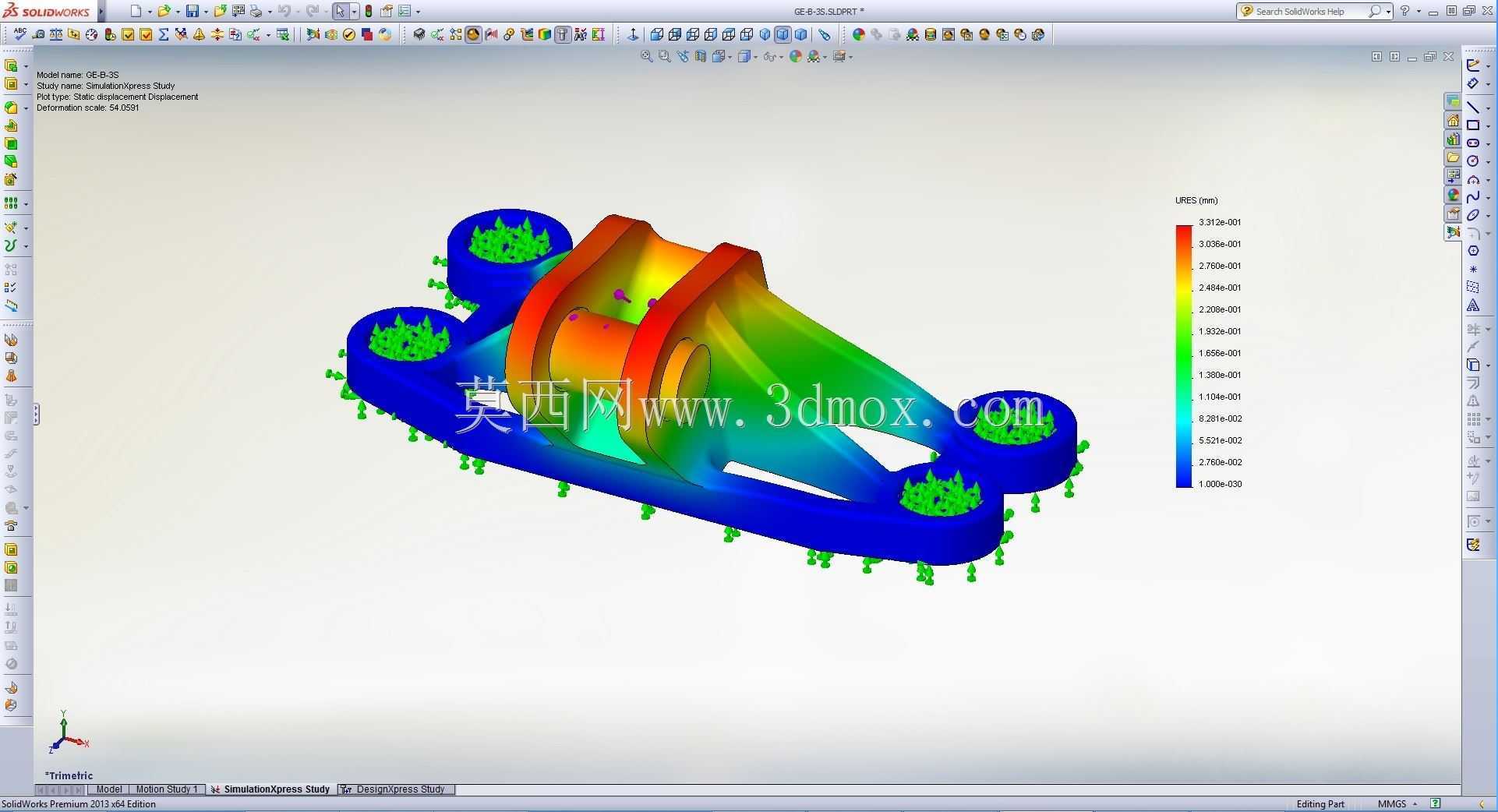

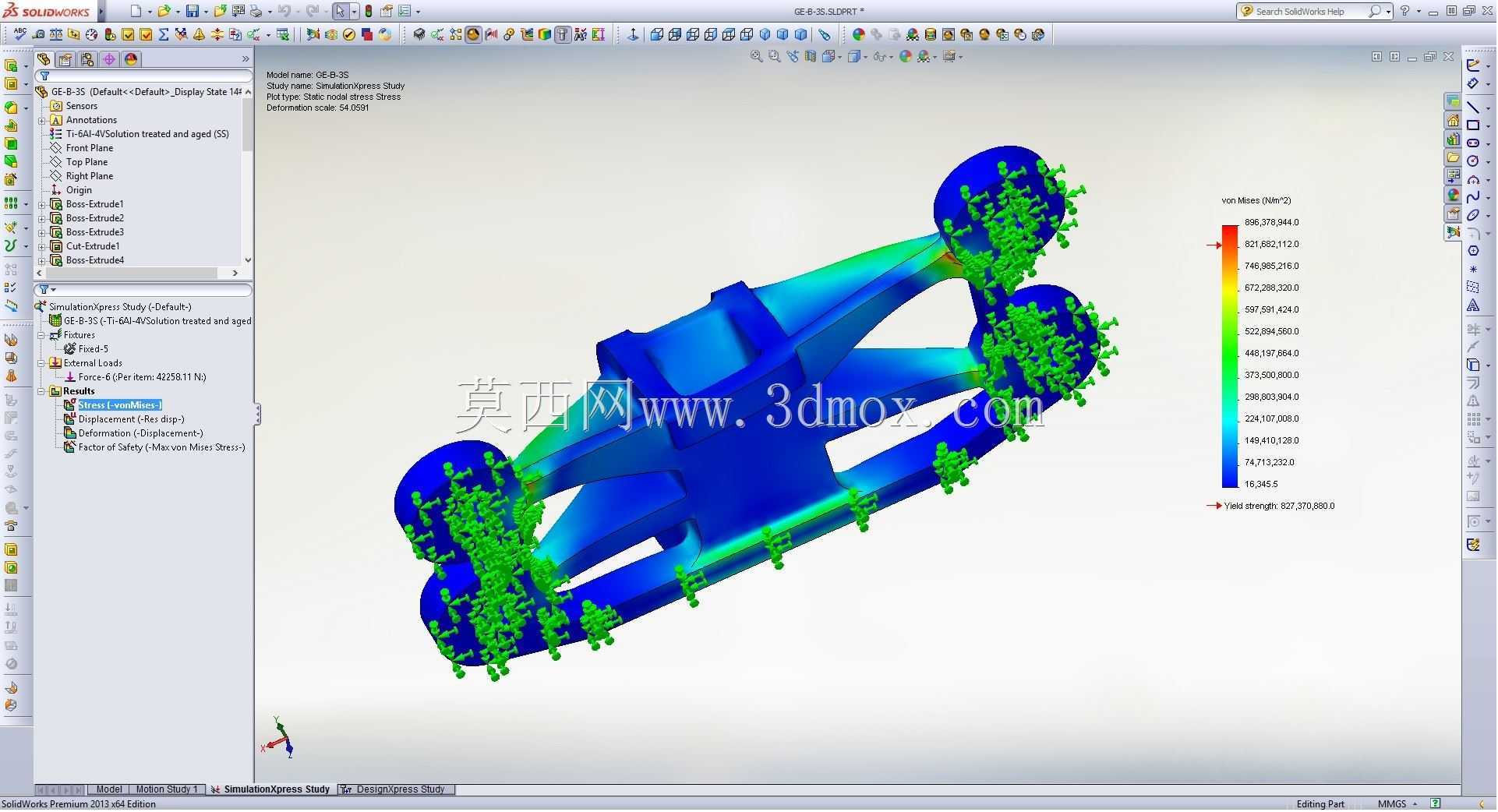

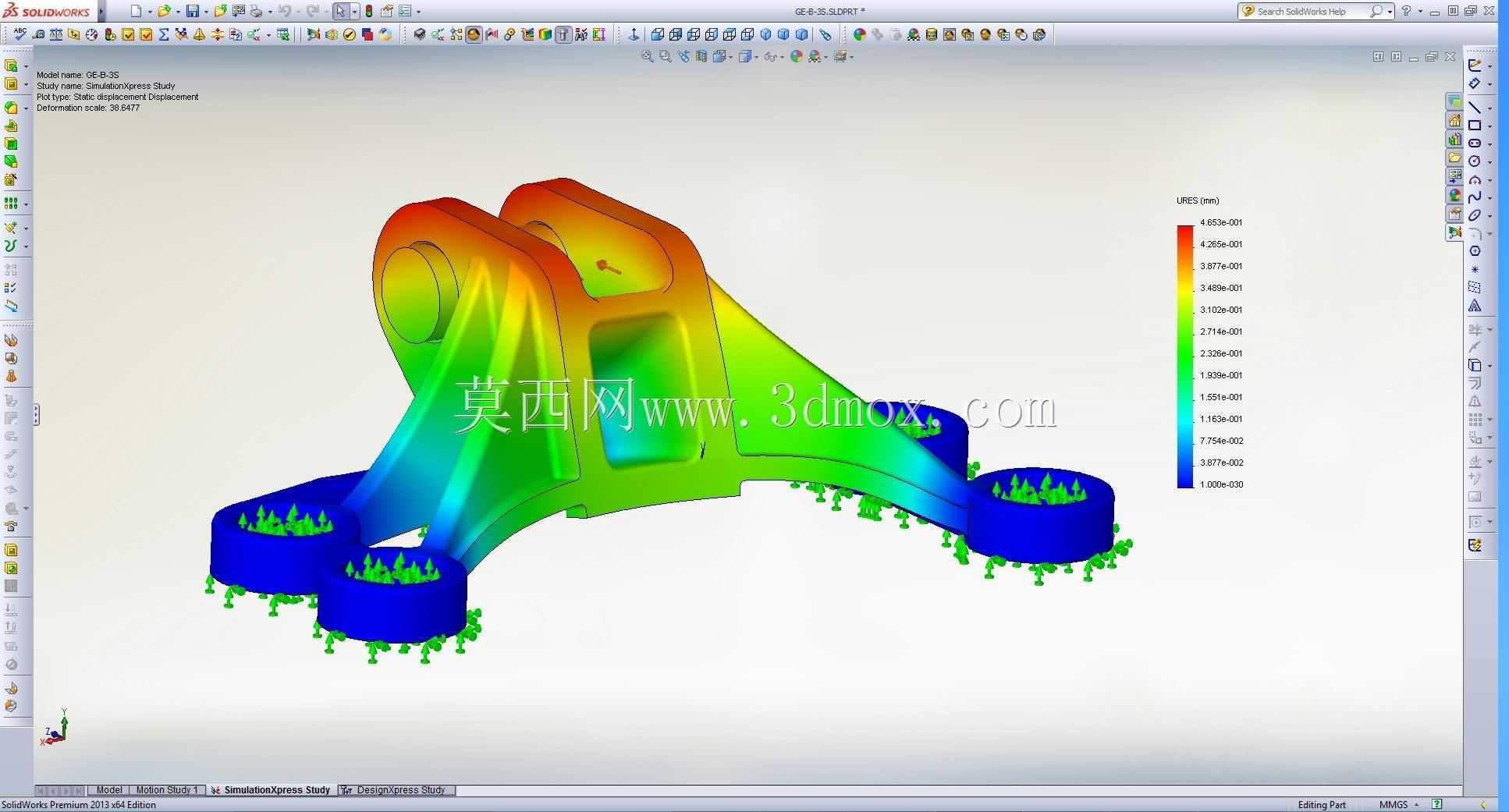

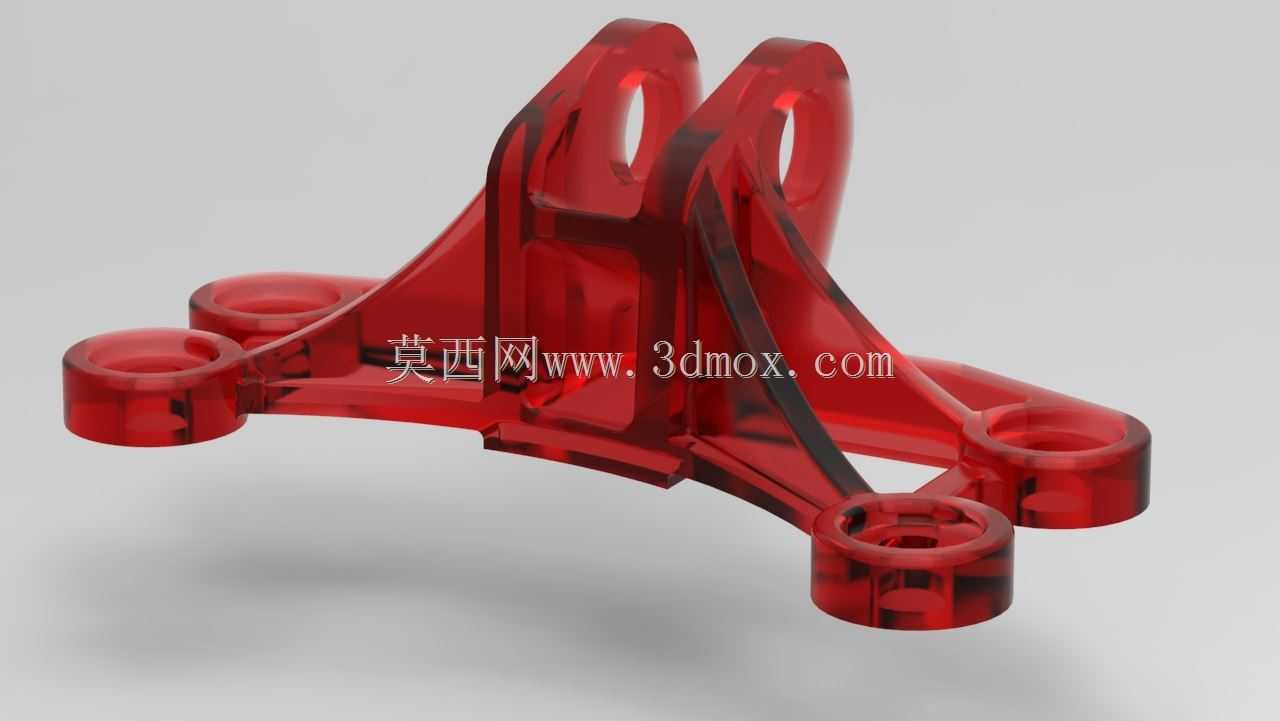

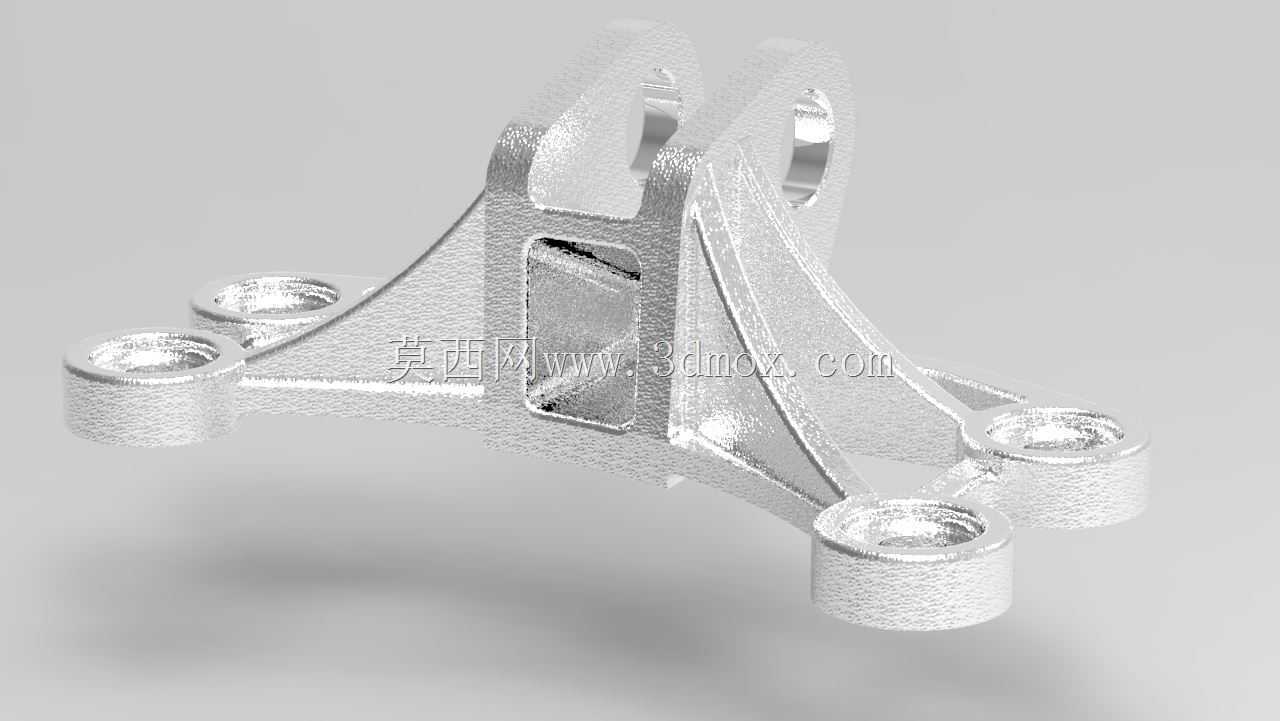

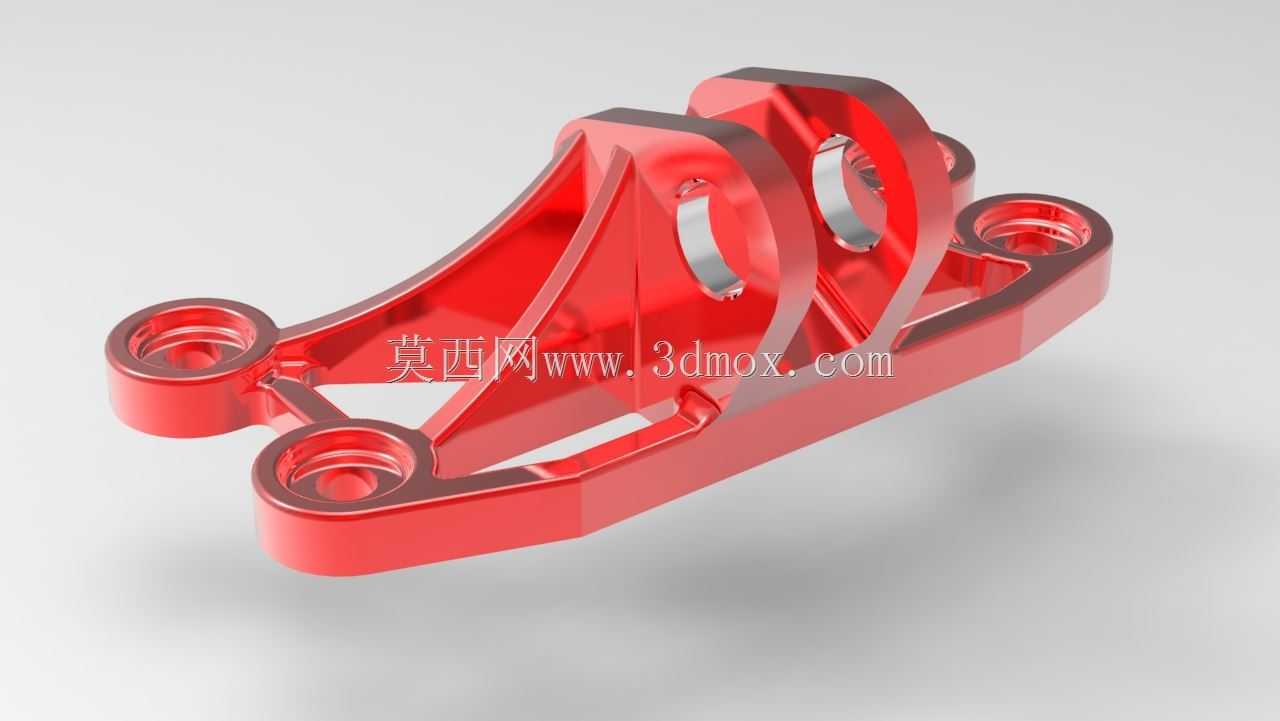

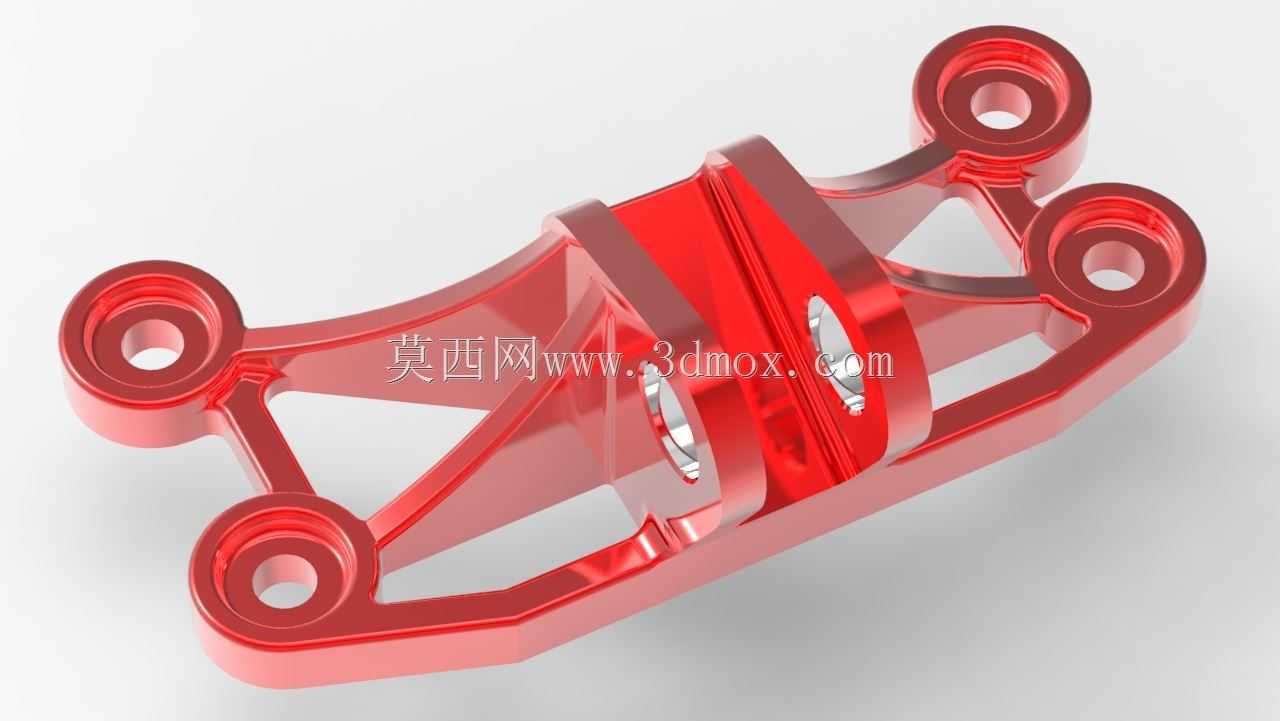

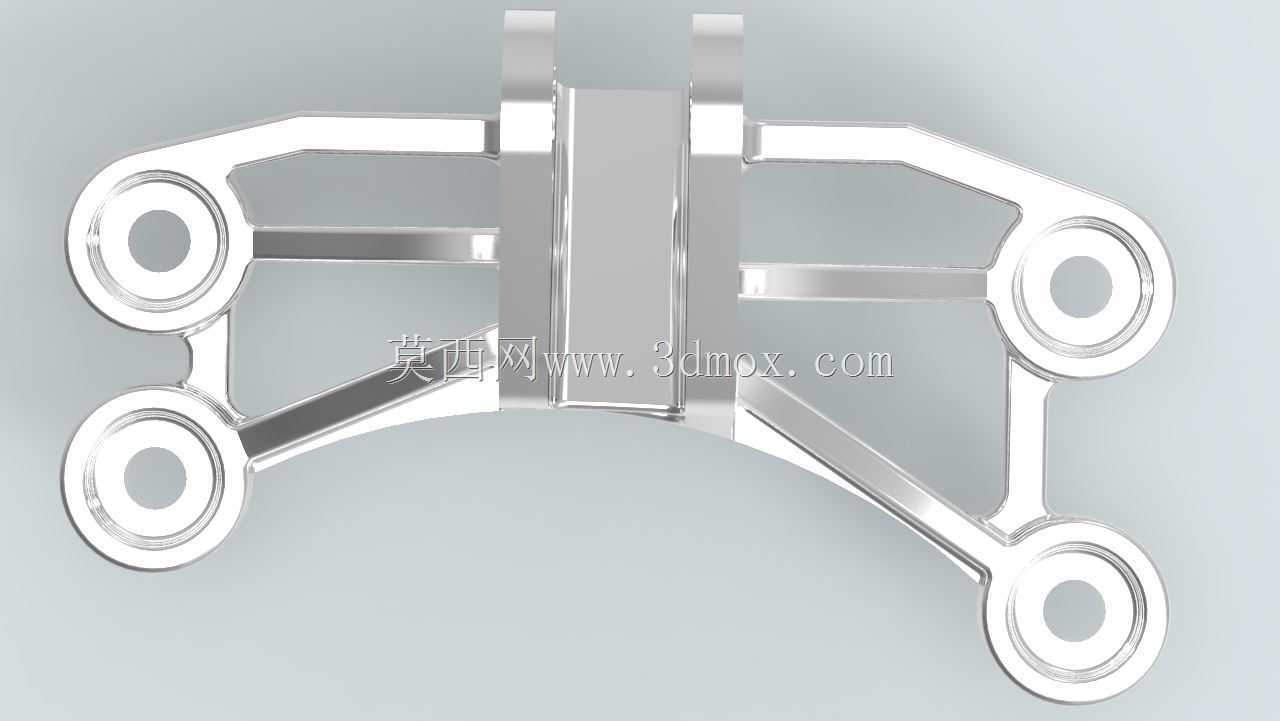

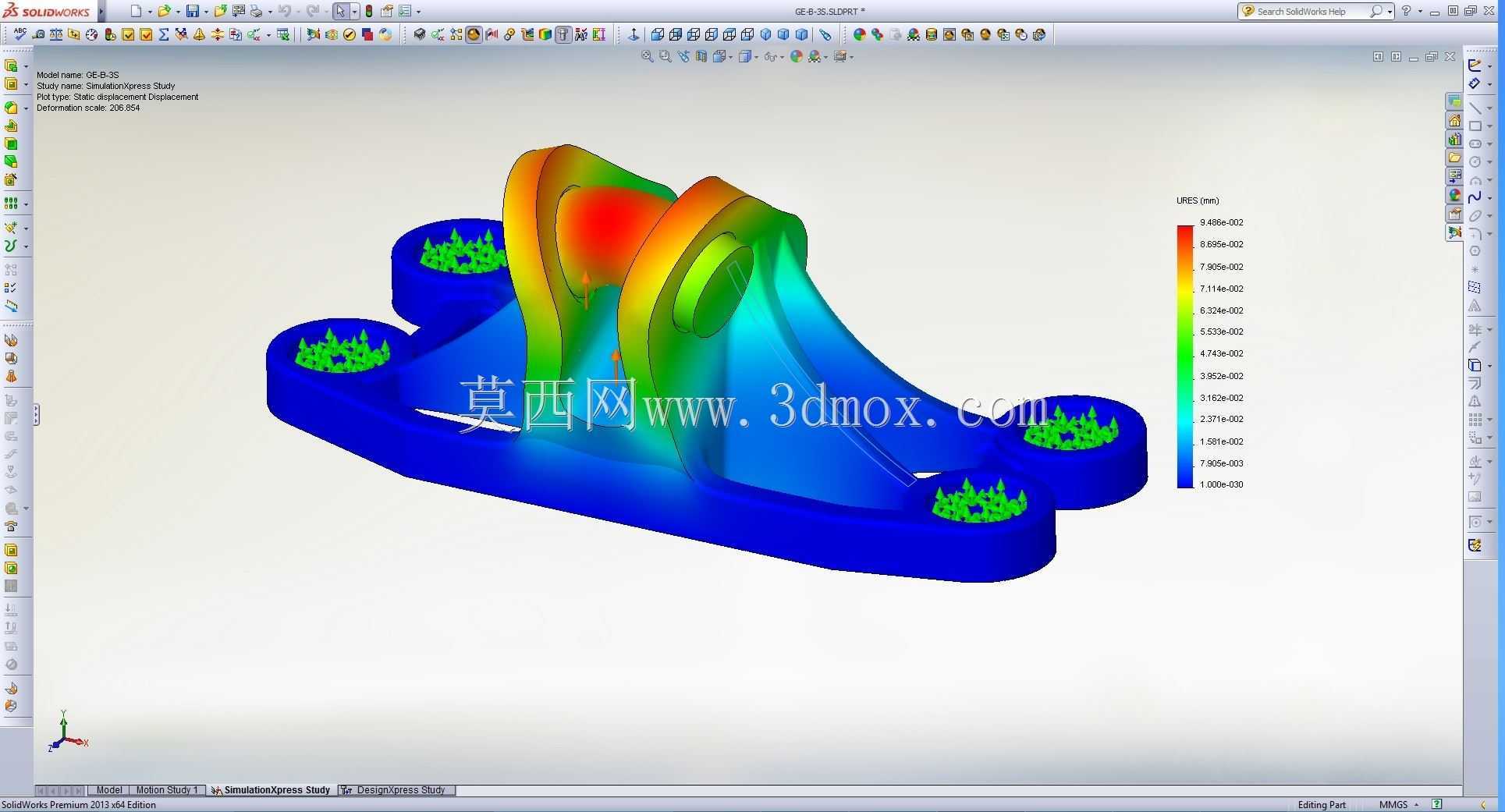

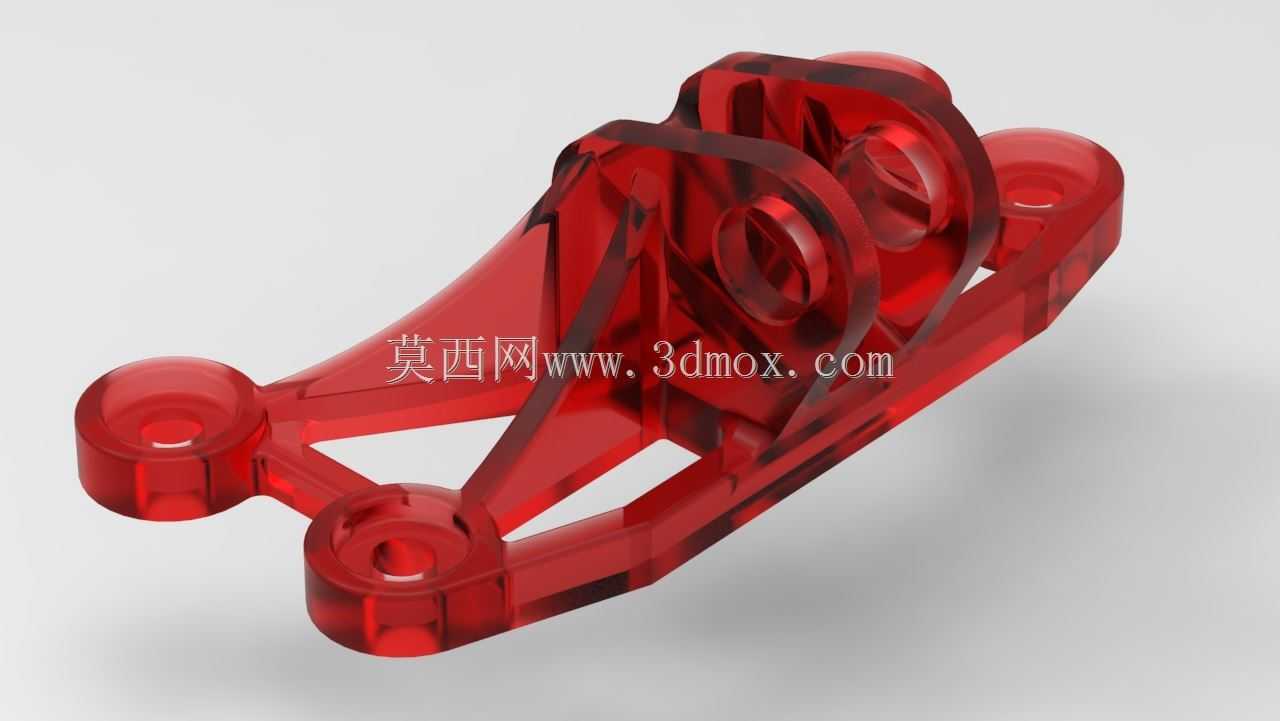

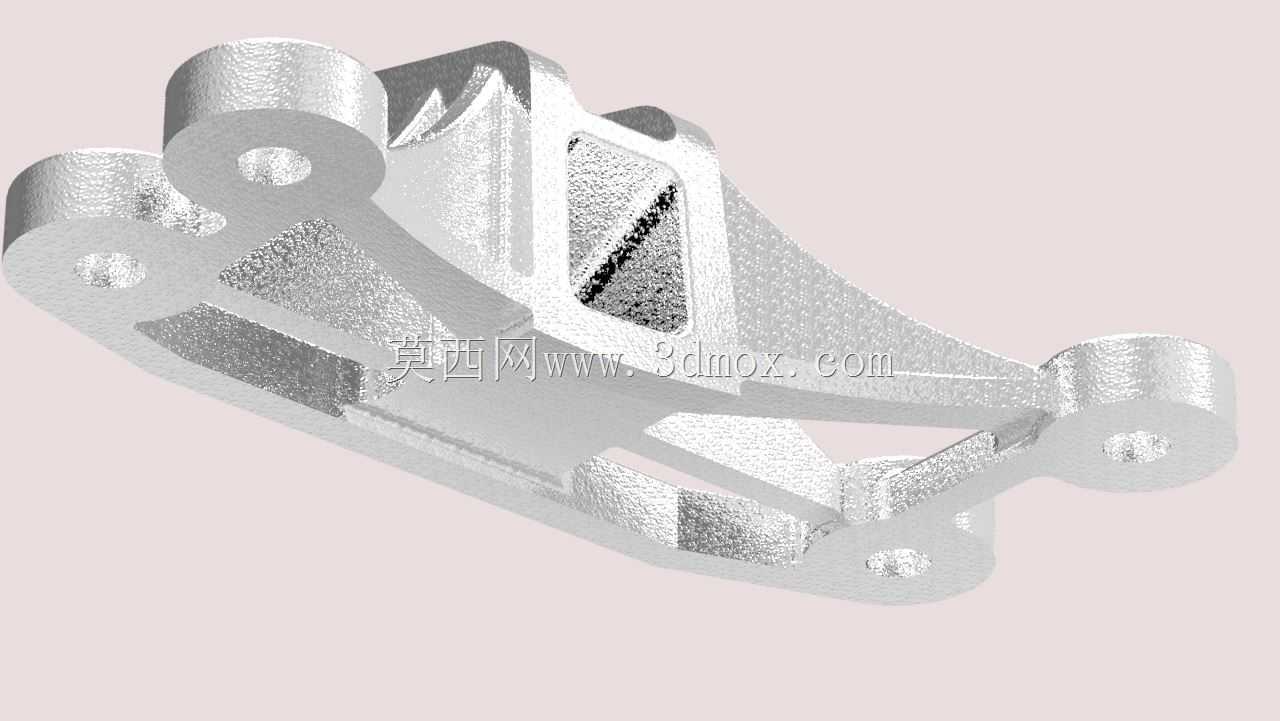

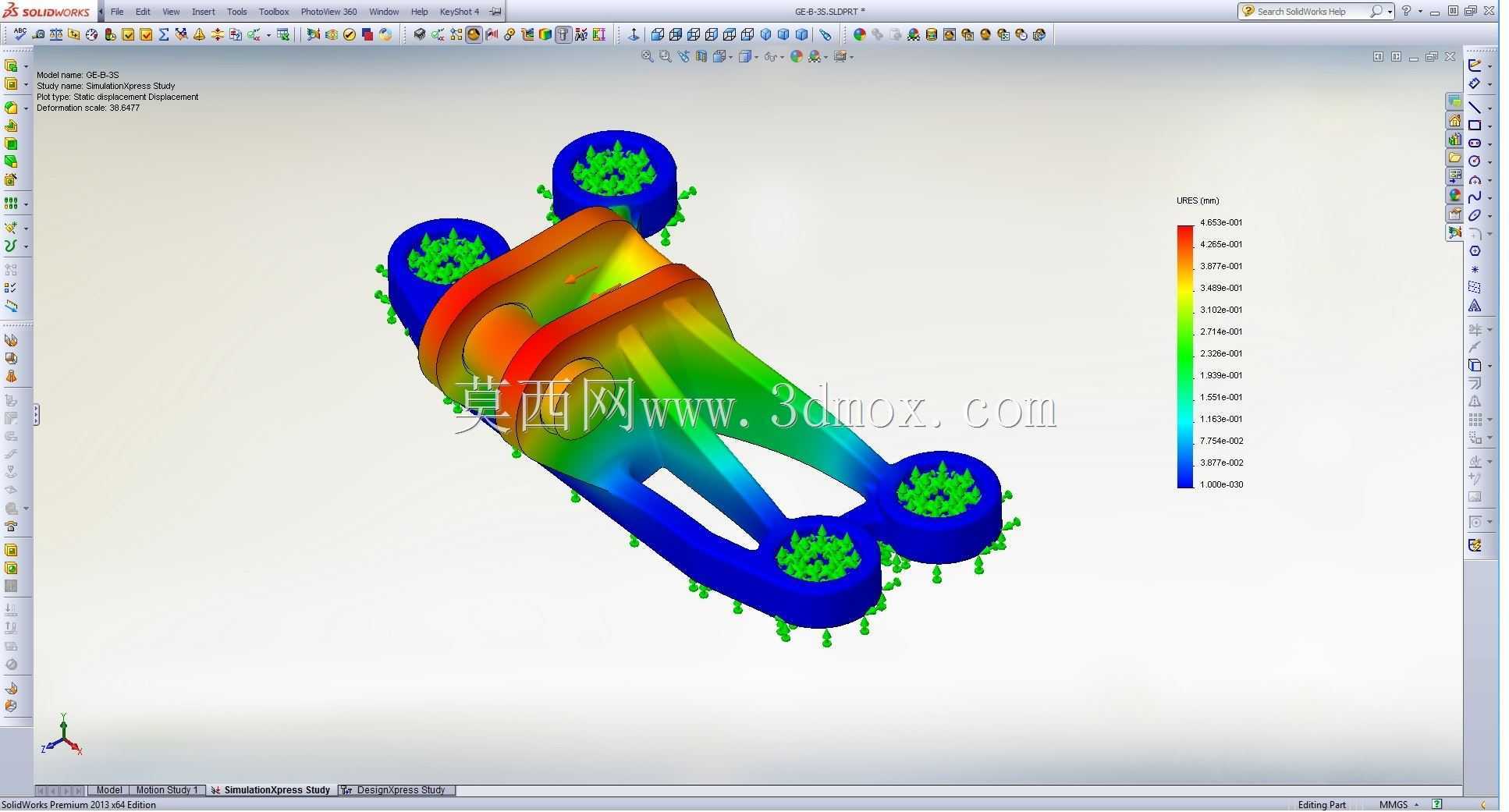

该结构件属于GE系列喷气发动机的核心连接承载部件，主要应用于民用及通用航空喷气式动力装置的机匣与附属安装段衔接位置，承担发动机工作过程中的载荷传递、振动缓冲以及多部件定位约束功能。在实际航空动力系统运行场景中，该部件需要同时承受发动机运转产生的高频振动、进气道气流冲击载荷、不同工况下的温度梯度应力，以及安装节传递的机身挂载作用力，是保障发动机整体结构稳定性的关键受力构件。从设计思路来看，该结构采用多安装耳座分布式布局，四个带安装孔的凸台耳座沿主体结构对称分布，每个耳座端面预留了标准紧固件安装位，可通过螺栓组件与相邻机匣段、安装支架实现刚性连接，耳座周边的加强筋结构从主体承力梁延伸至耳座根部，有效分散紧固件位置的集中应力，避免交变载荷下出现疲劳断裂问题。主体承力段采用变截面流线型构型，在保证结构刚度的前提下尽可能削减非必要材料体积，既降低了部件自身重量，也能减少发动机舱内的气流扰流影响，适配航空动力装置严苛的重量控制要求。从安装边界来看，四个耳座的孔位同轴度、端面平面度均按照航空级装配公差设计，安装时需要保证各耳座贴合面间隙不超过0.02mm，紧固件按照对角顺序分步拧紧至规定力矩值，避免装配应力导致的结构变形。主体结构的内腔走线槽预留了传感器、管路的布设空间，可兼容发动机状态监测元件、燃油管路、冷却气路的走线路径，不需要额外增设固定支架即可完成附属元件的布设。在结构强度校核层面，该部件通过有限元仿真完成了多工况下的应力分布验证，图中展示的应力云图覆盖了最大推力工况、极限振动工况、温度骤变工况下的应力分布情况，高应力区域集中在主体承力梁的过渡圆弧位置，设计时通过加大过渡圆角、调整壁厚分布将最大应力控制在材料许用应力范围内，低应力区域则通过拓扑优化去除冗余材料，实现强度与重量的最优平衡。该结构的外形尺寸适配对应型号发动机的安装节距，可直接替换同系列老旧型号的连接部件，不需要对周边相邻结构进行改装，能够降低发动机维护、升级过程中的改造成本与装配难度。
