通用喷气发动机B-26gr结构件

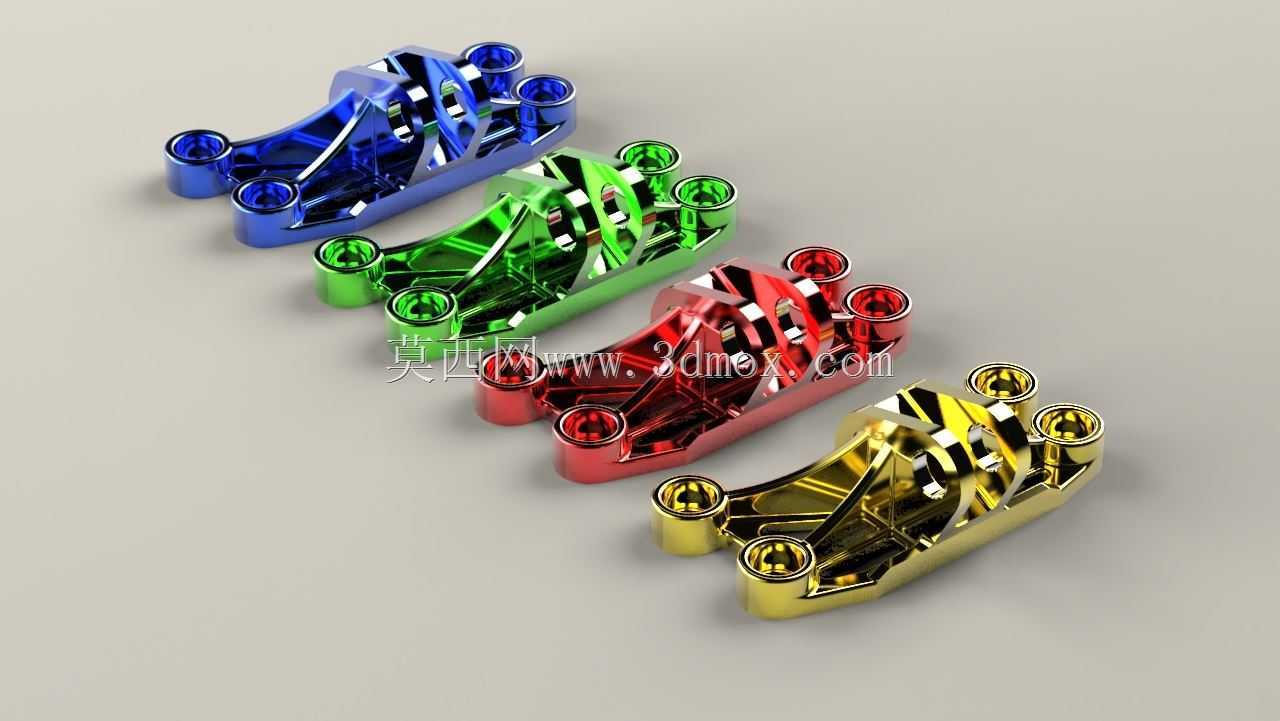

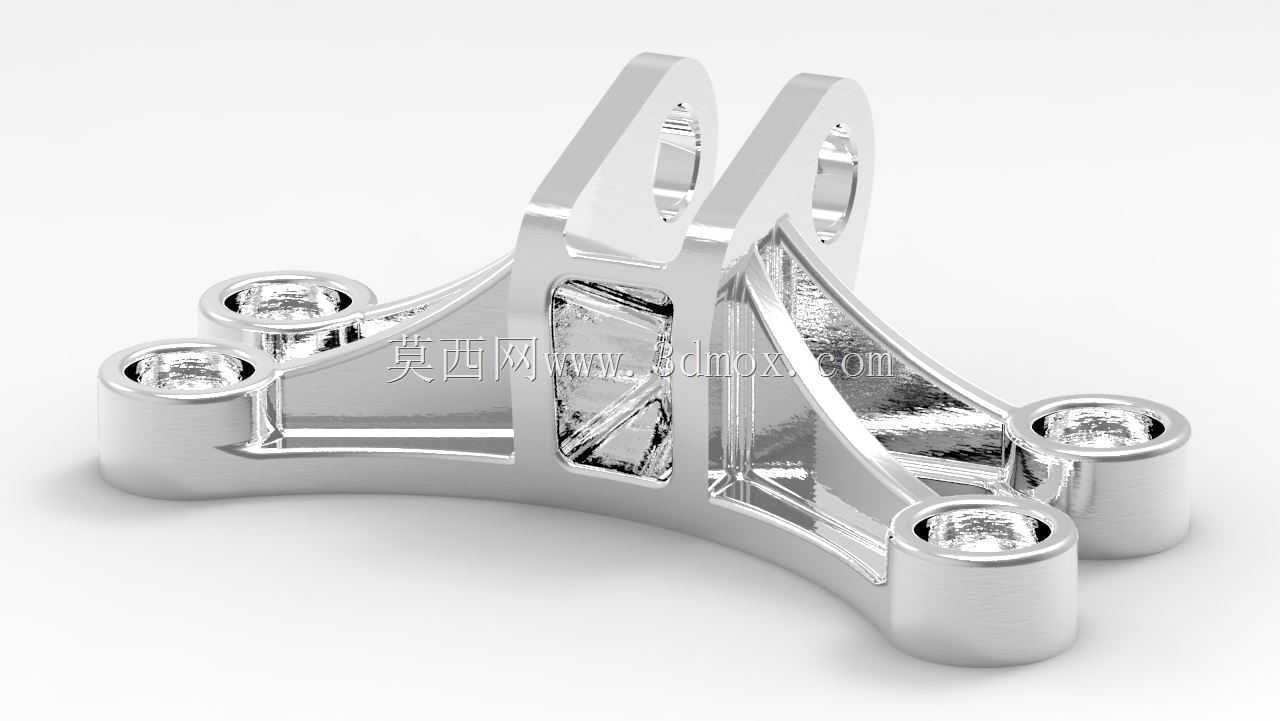

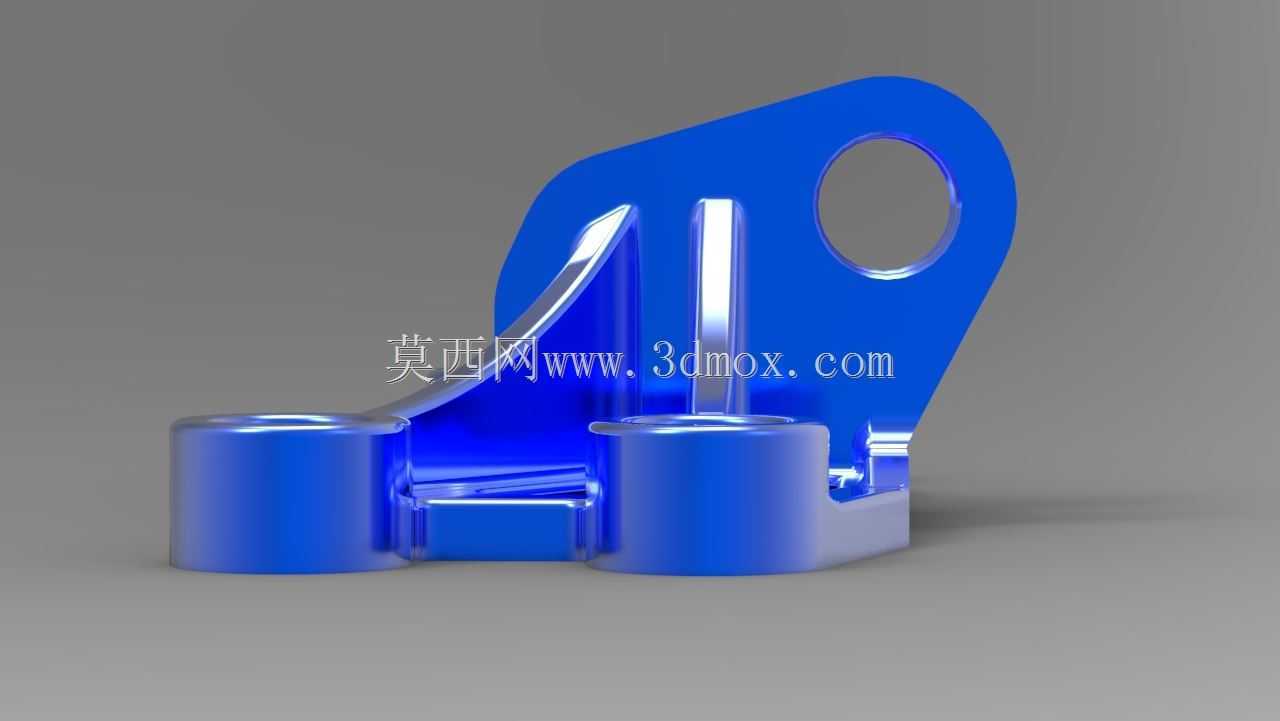

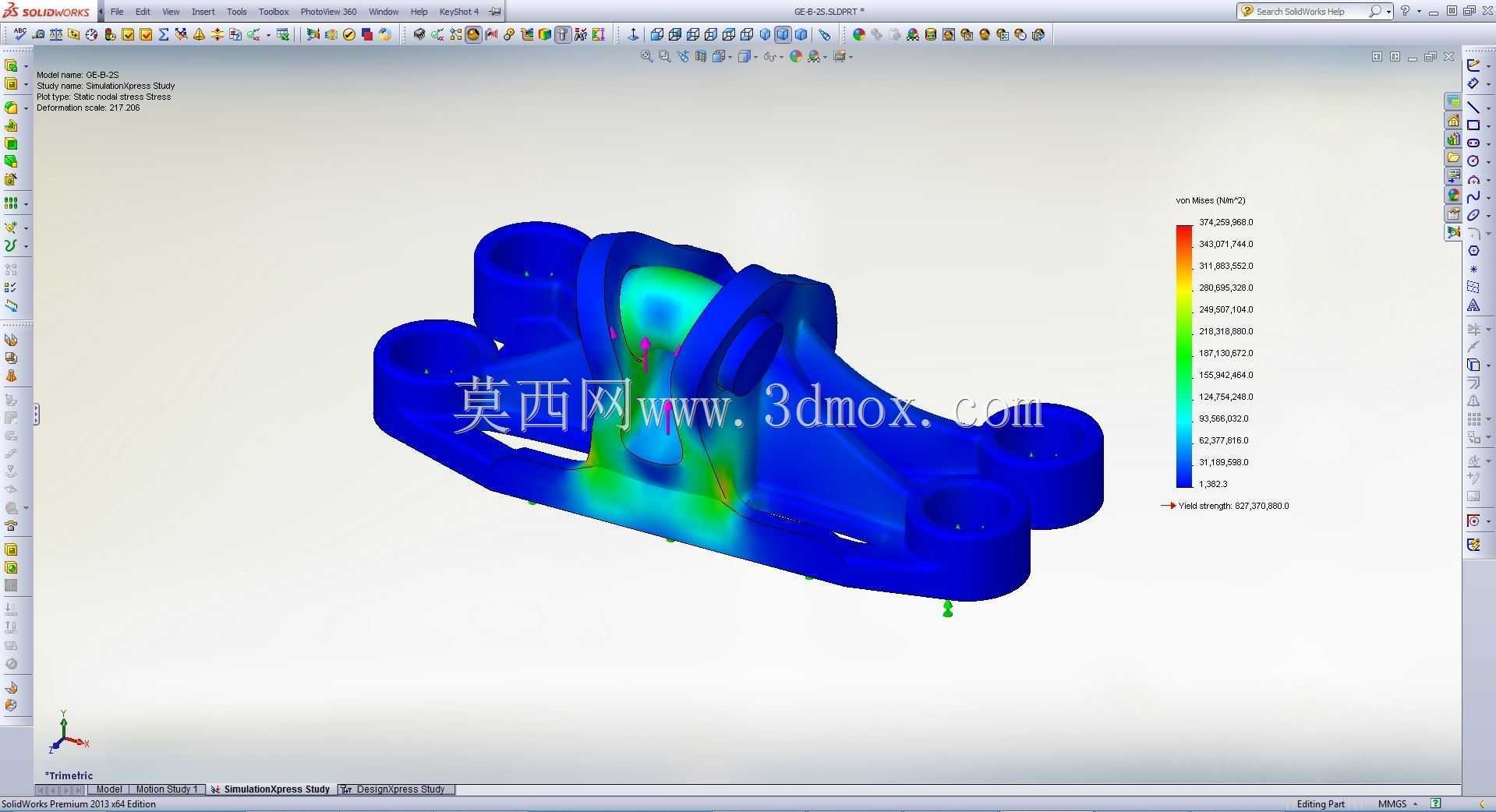

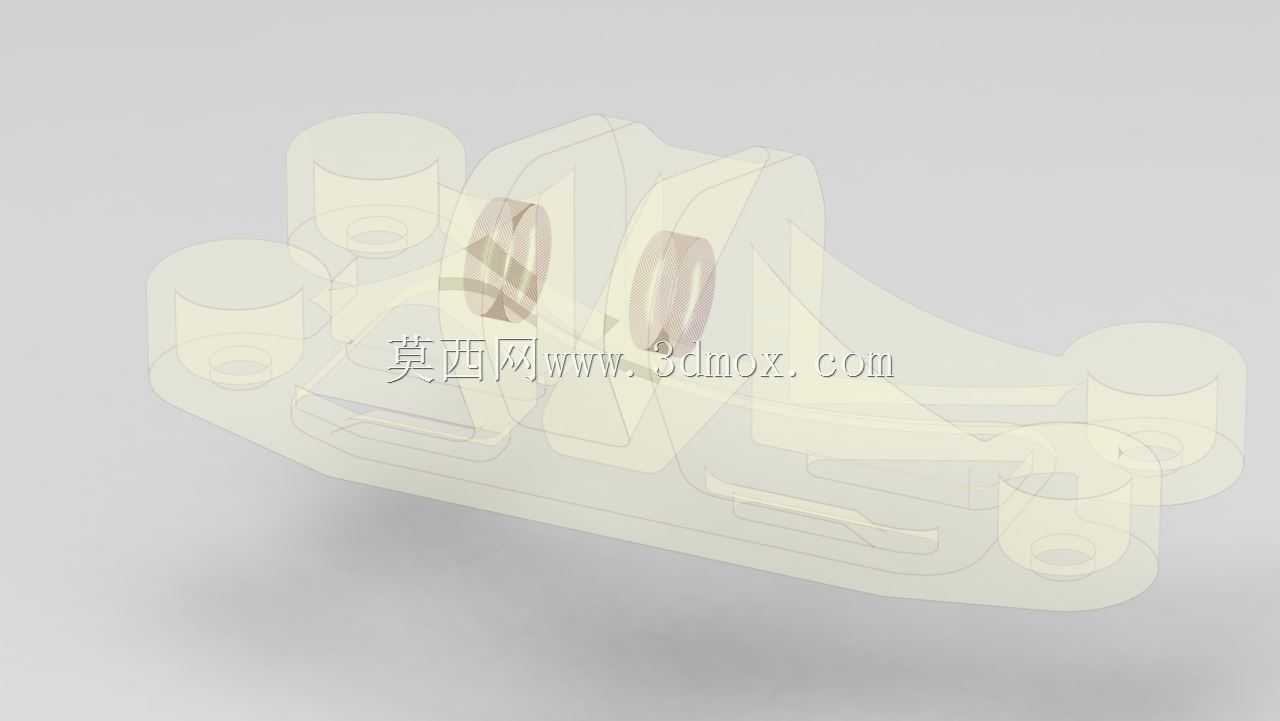

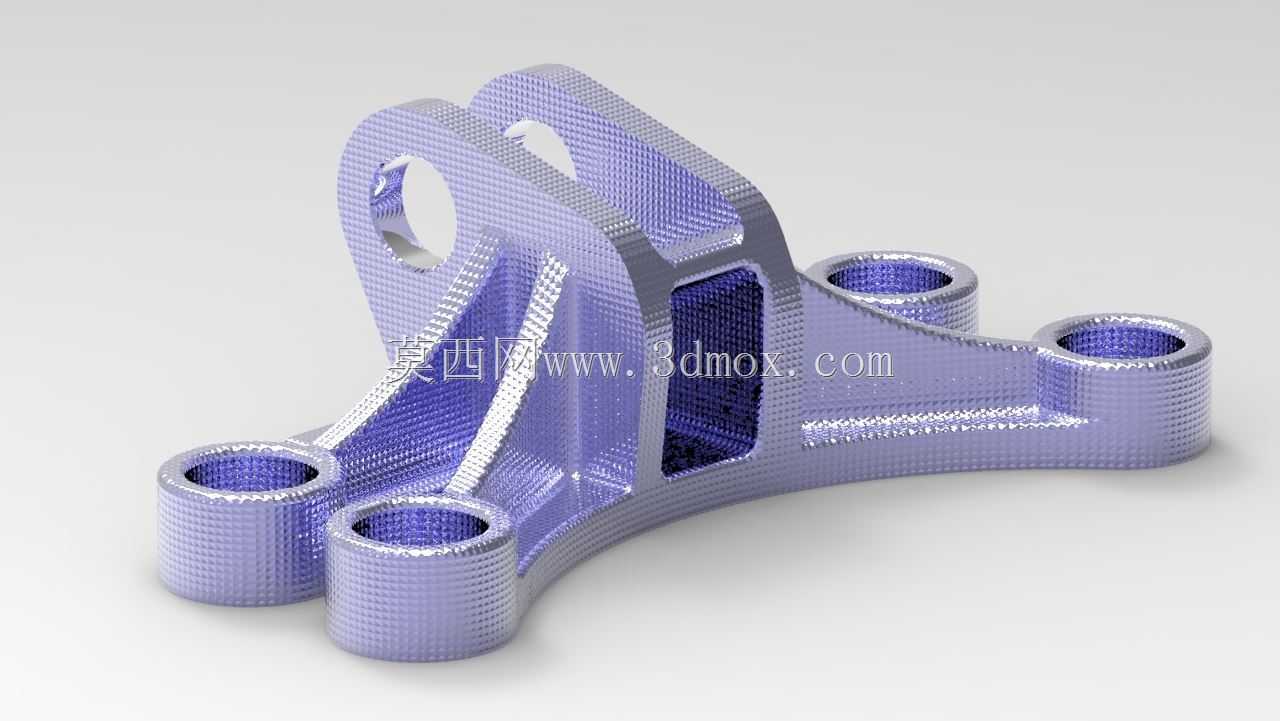

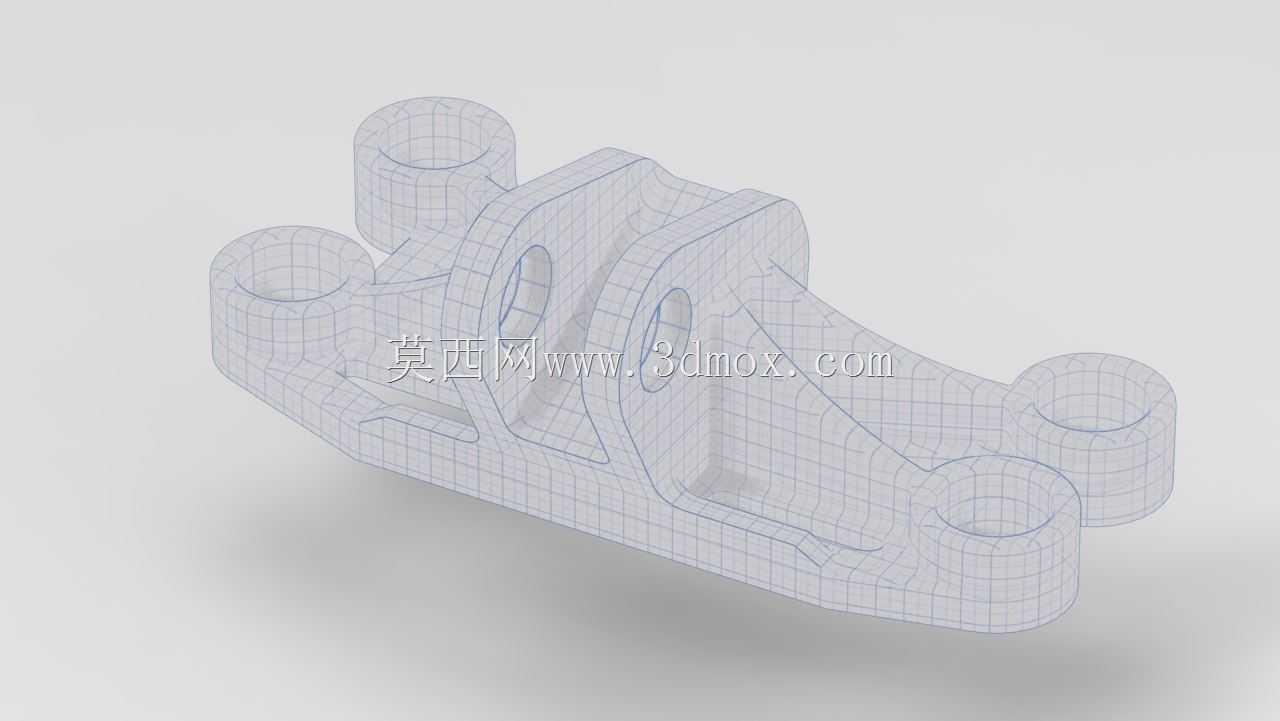

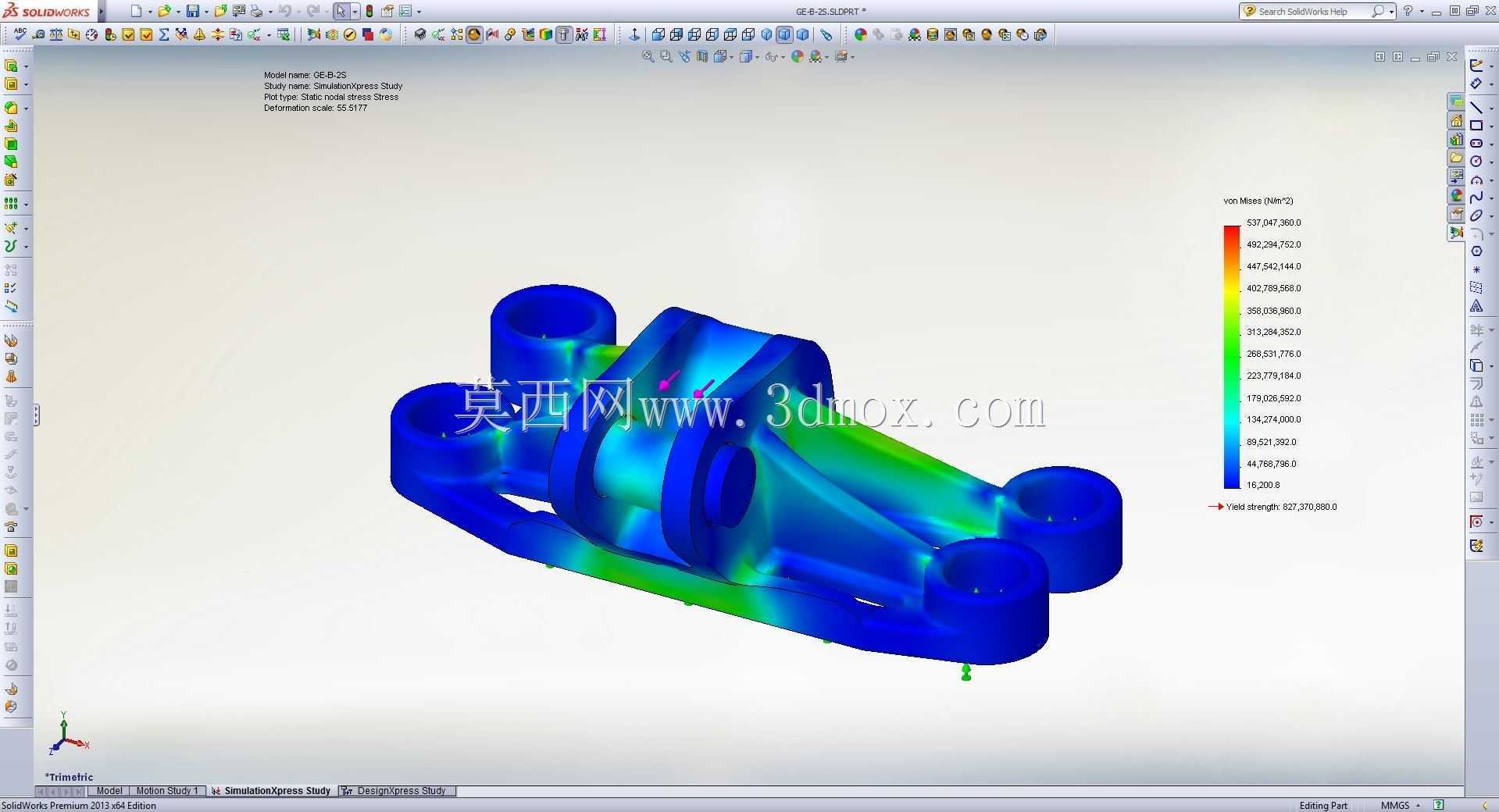

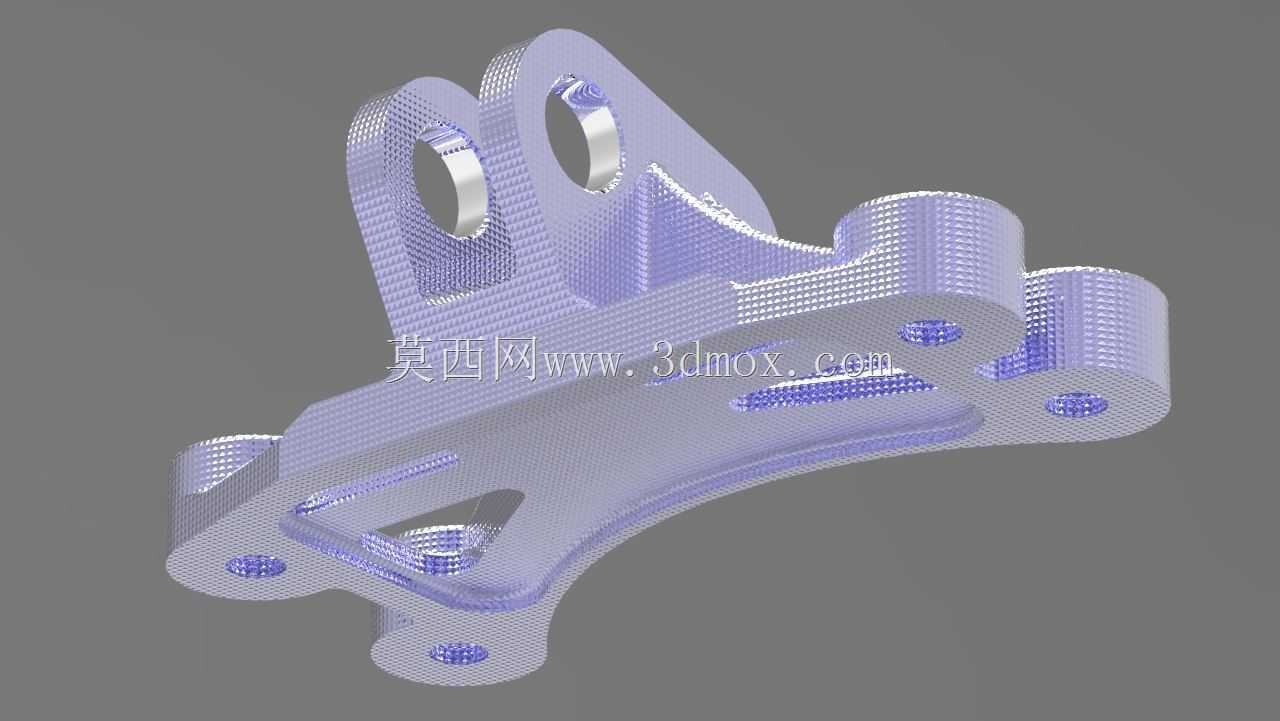

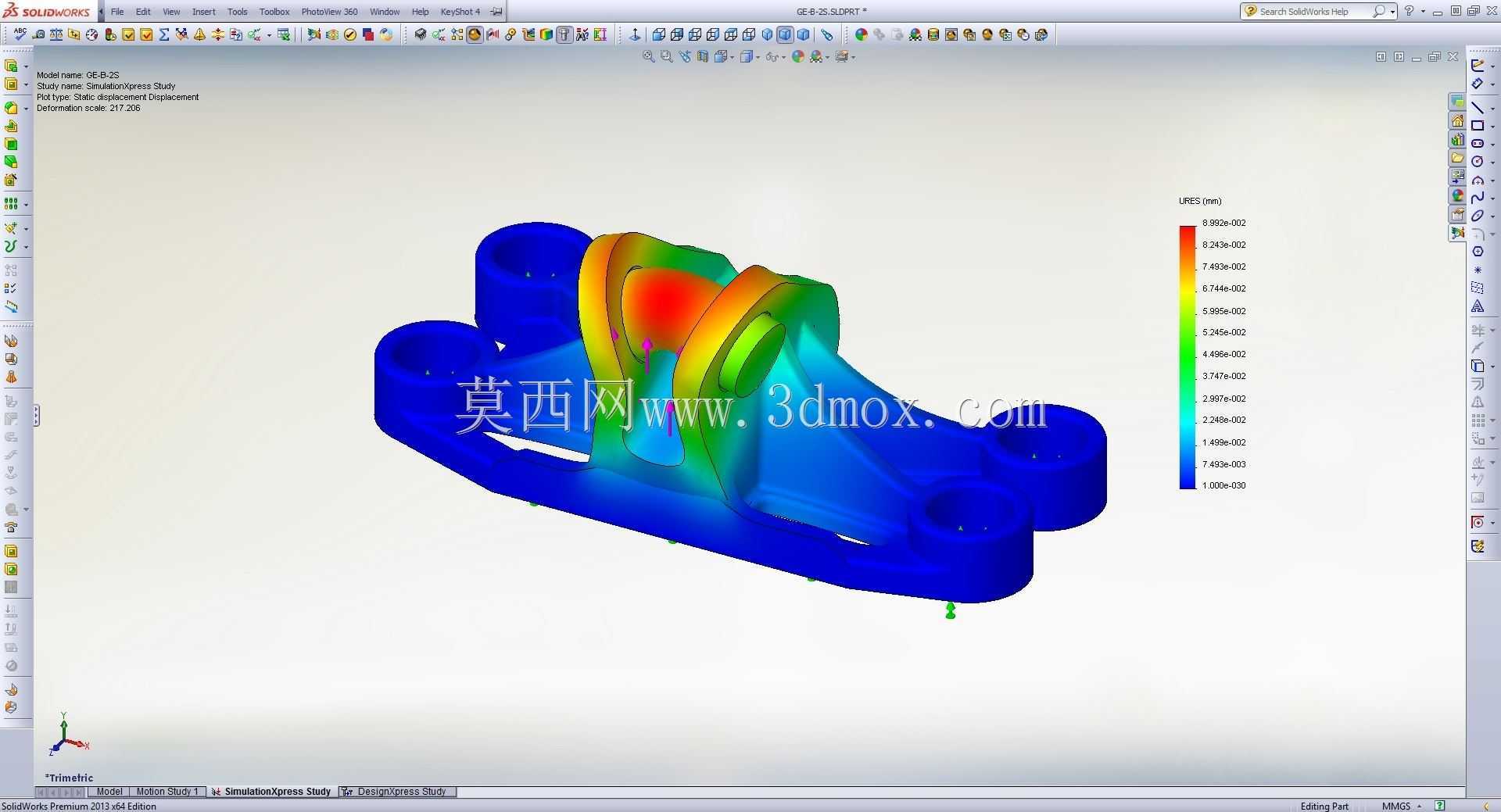

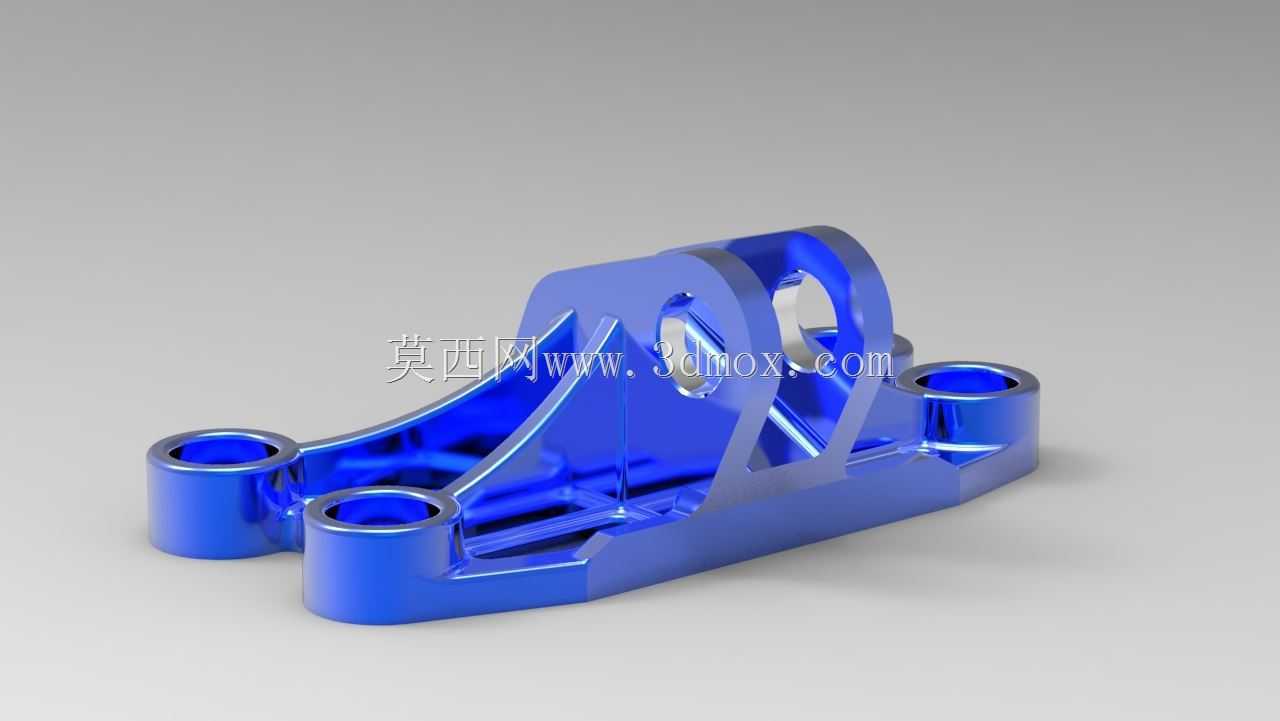

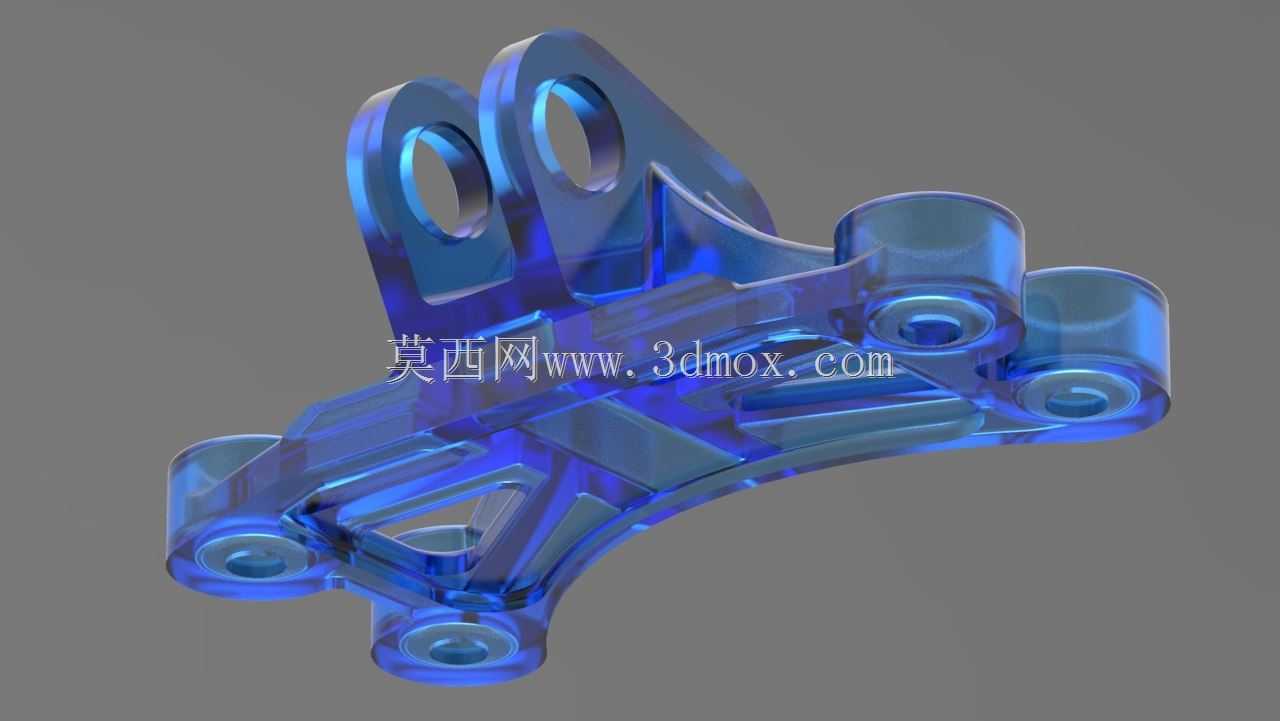

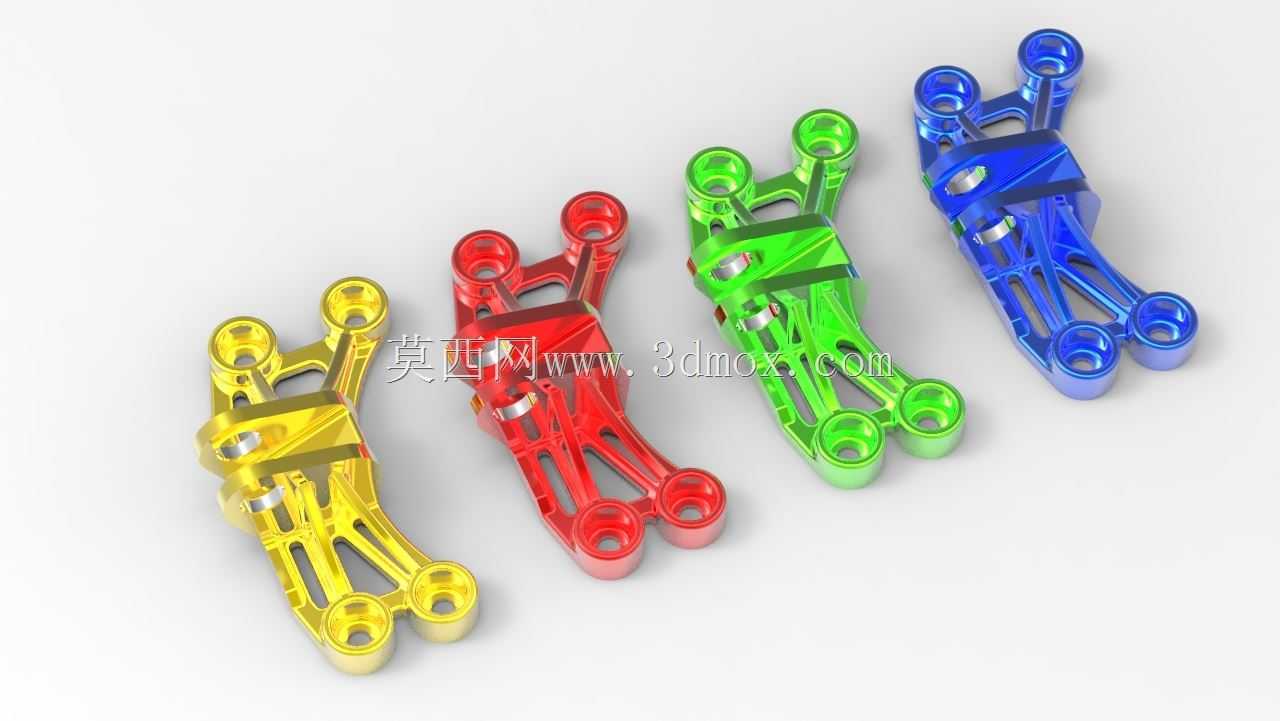

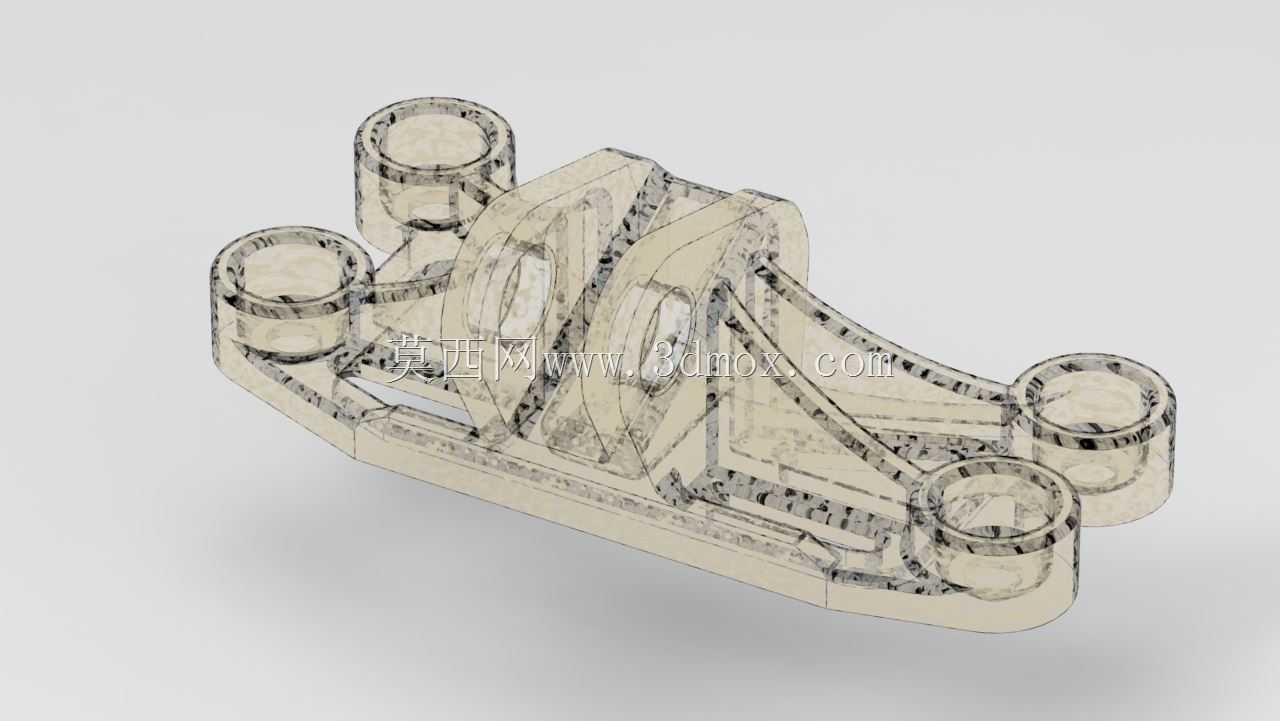

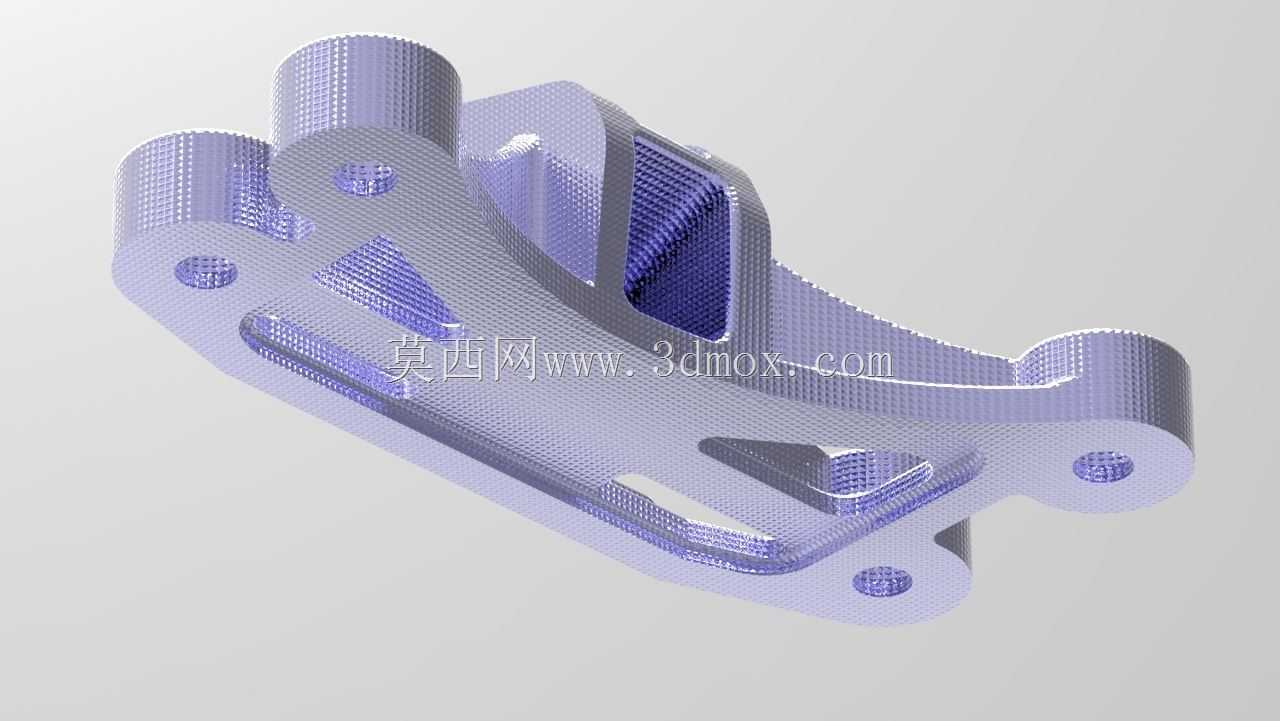

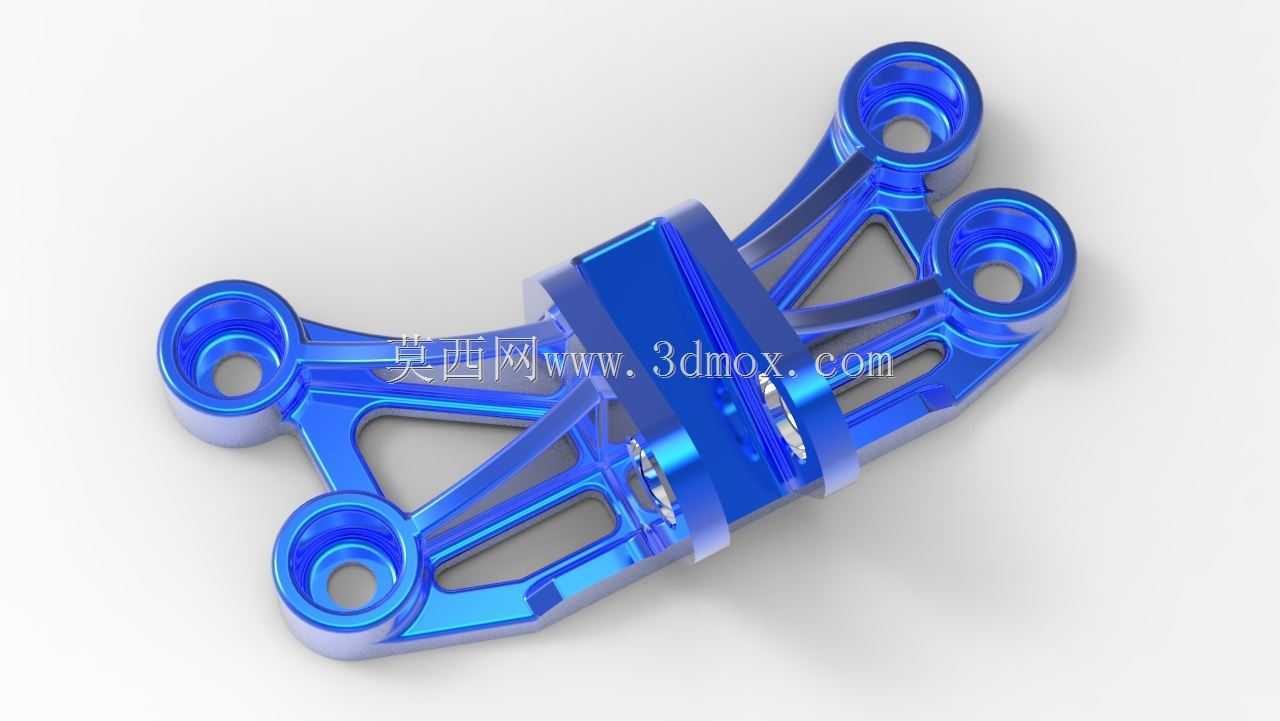

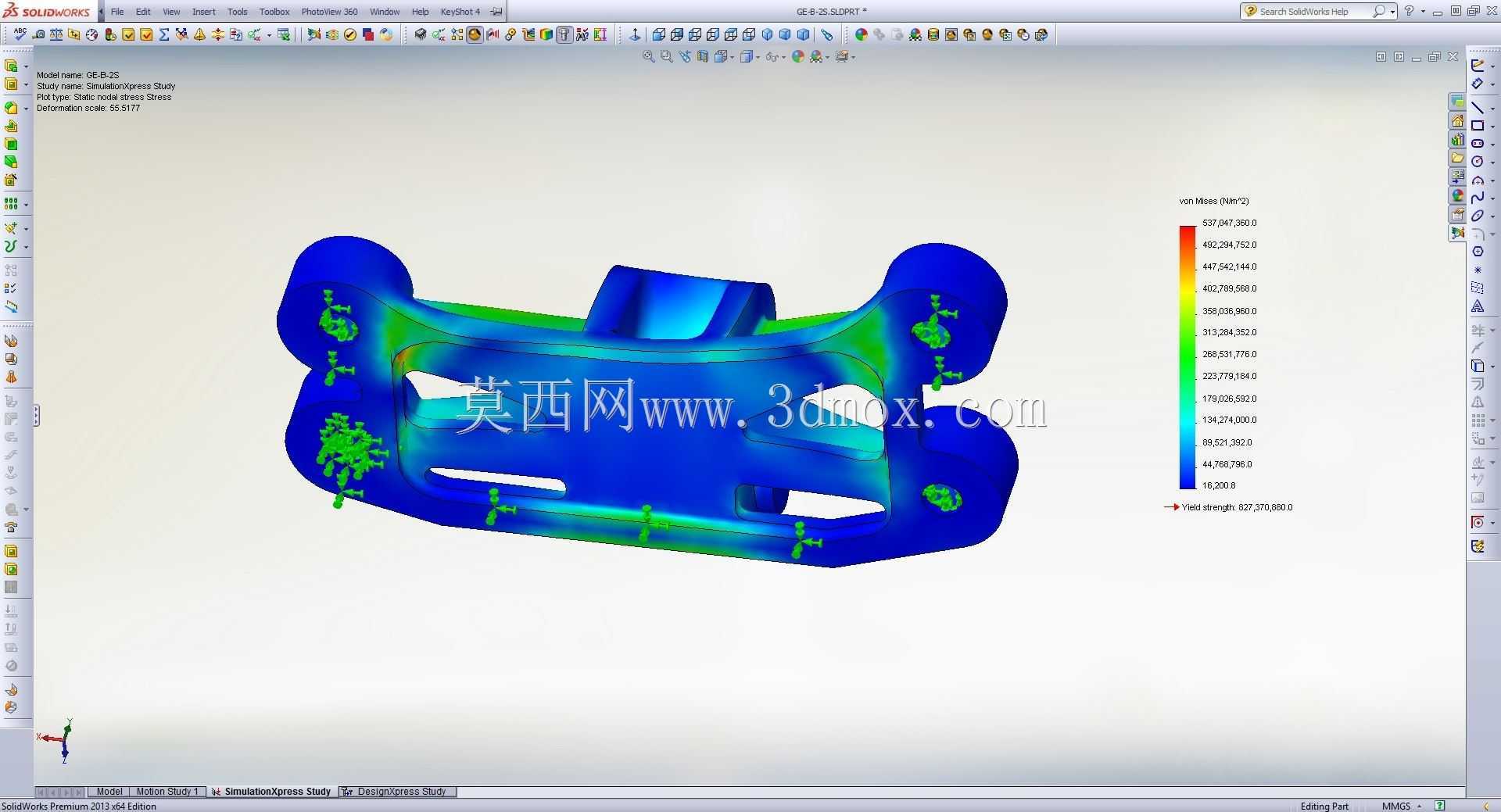

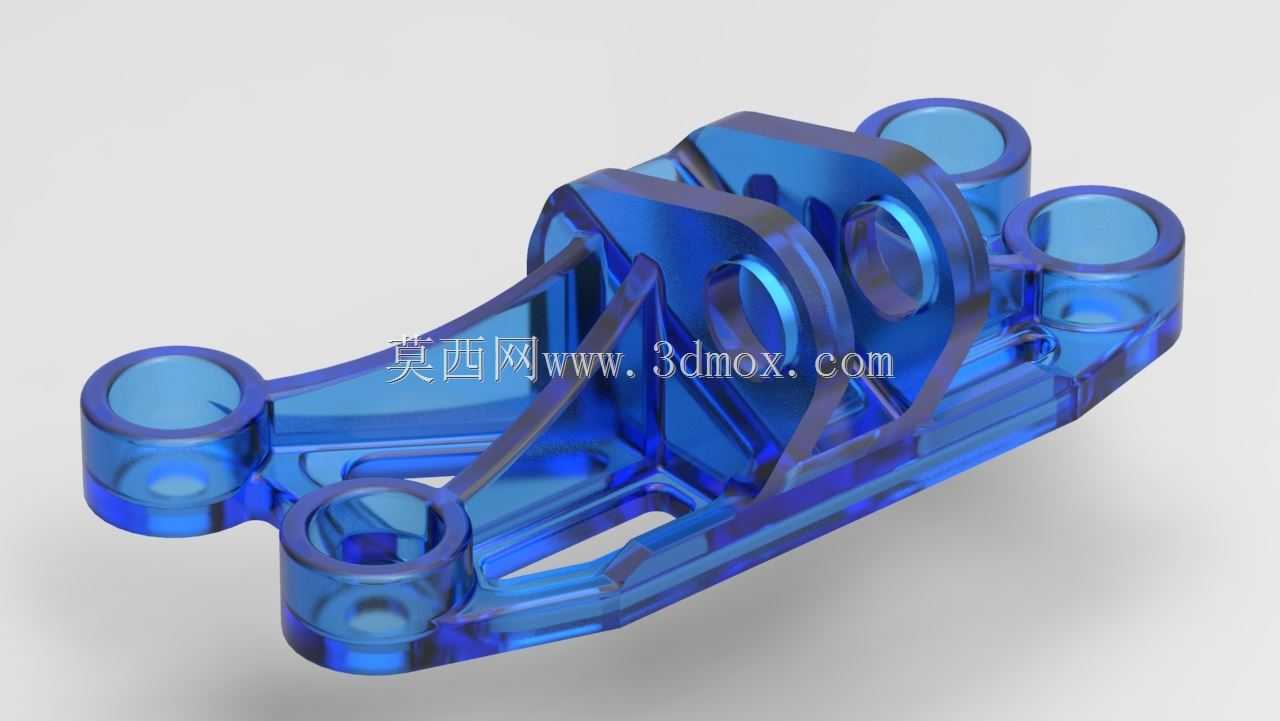

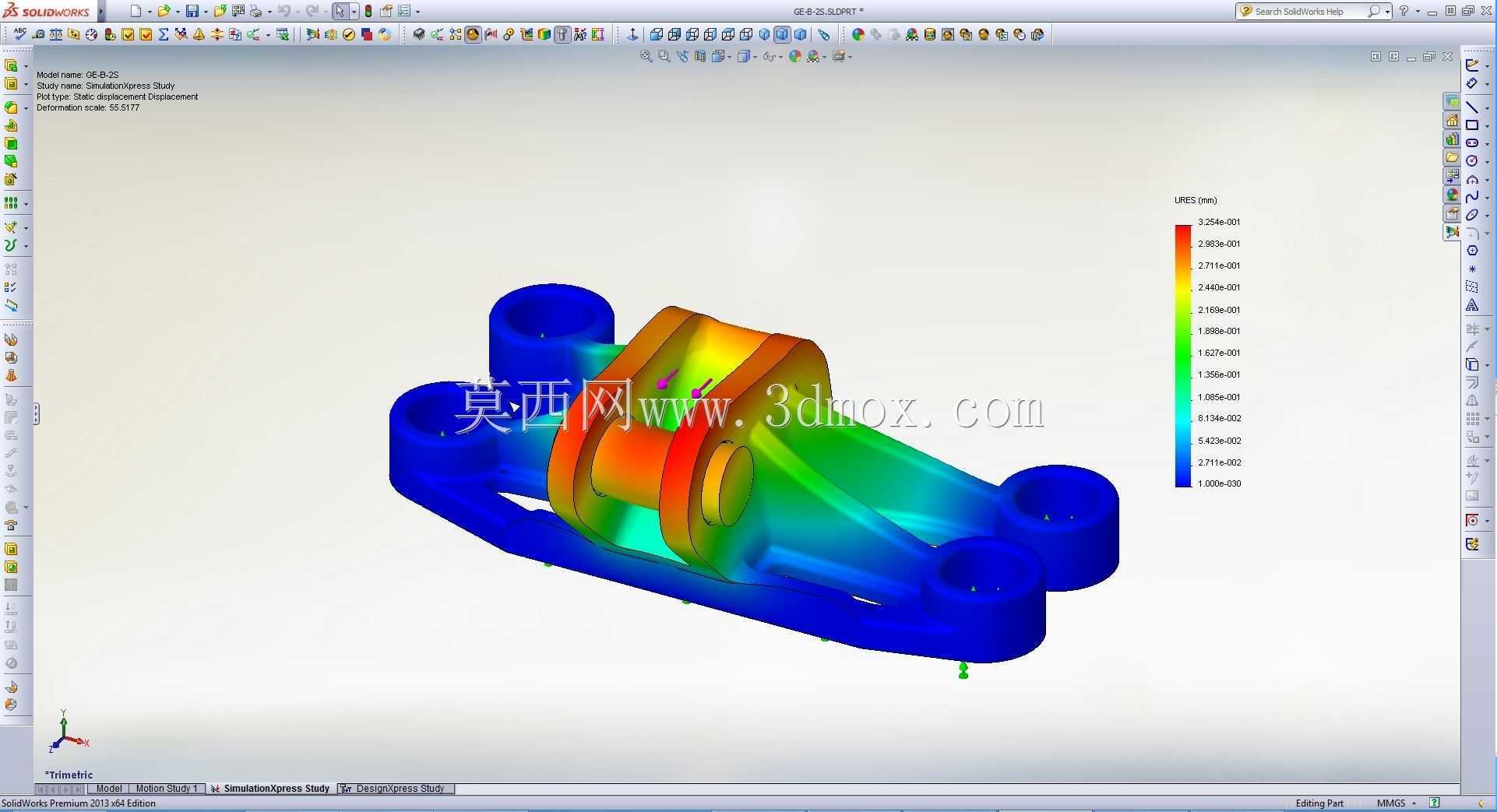

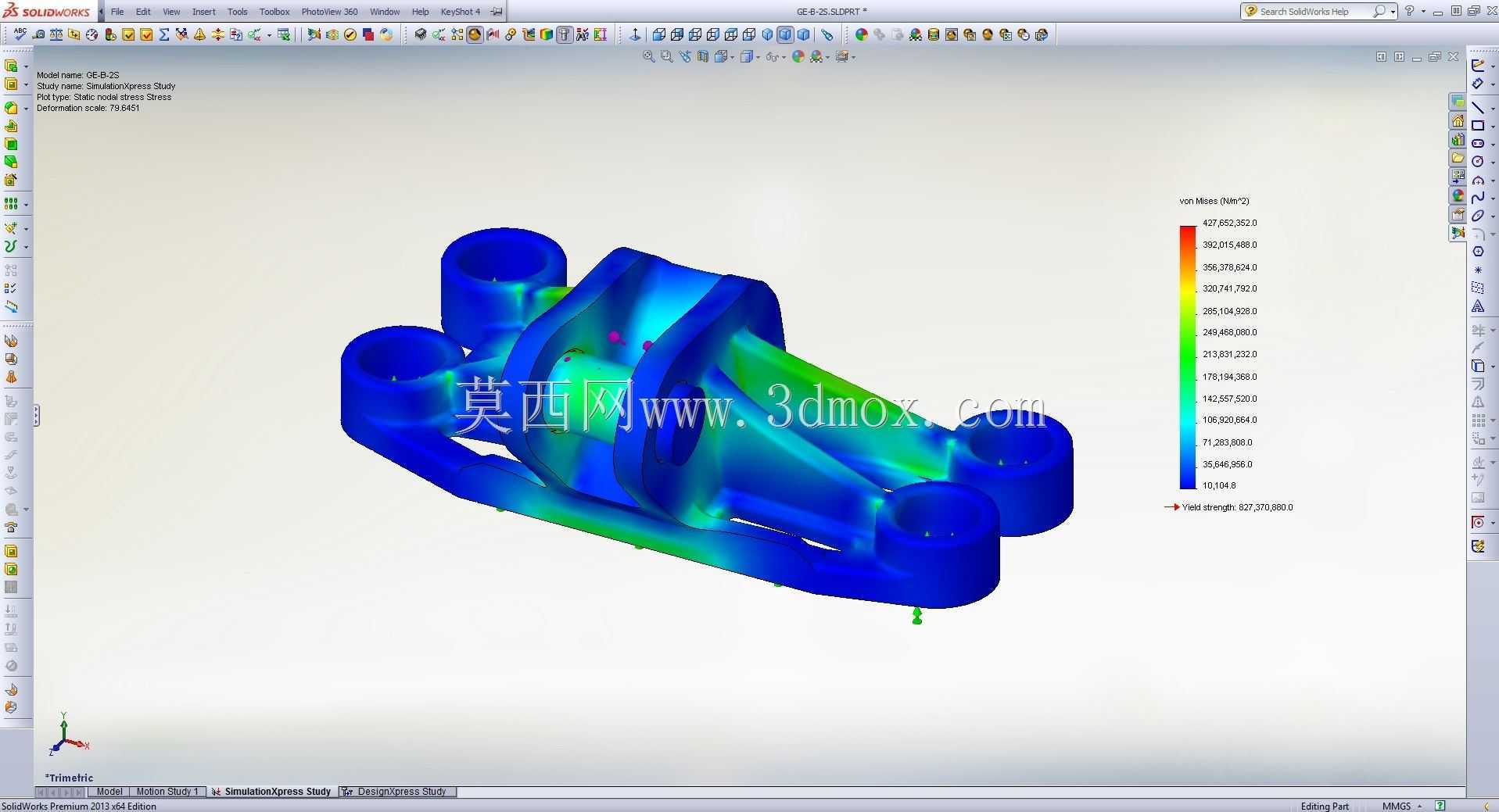

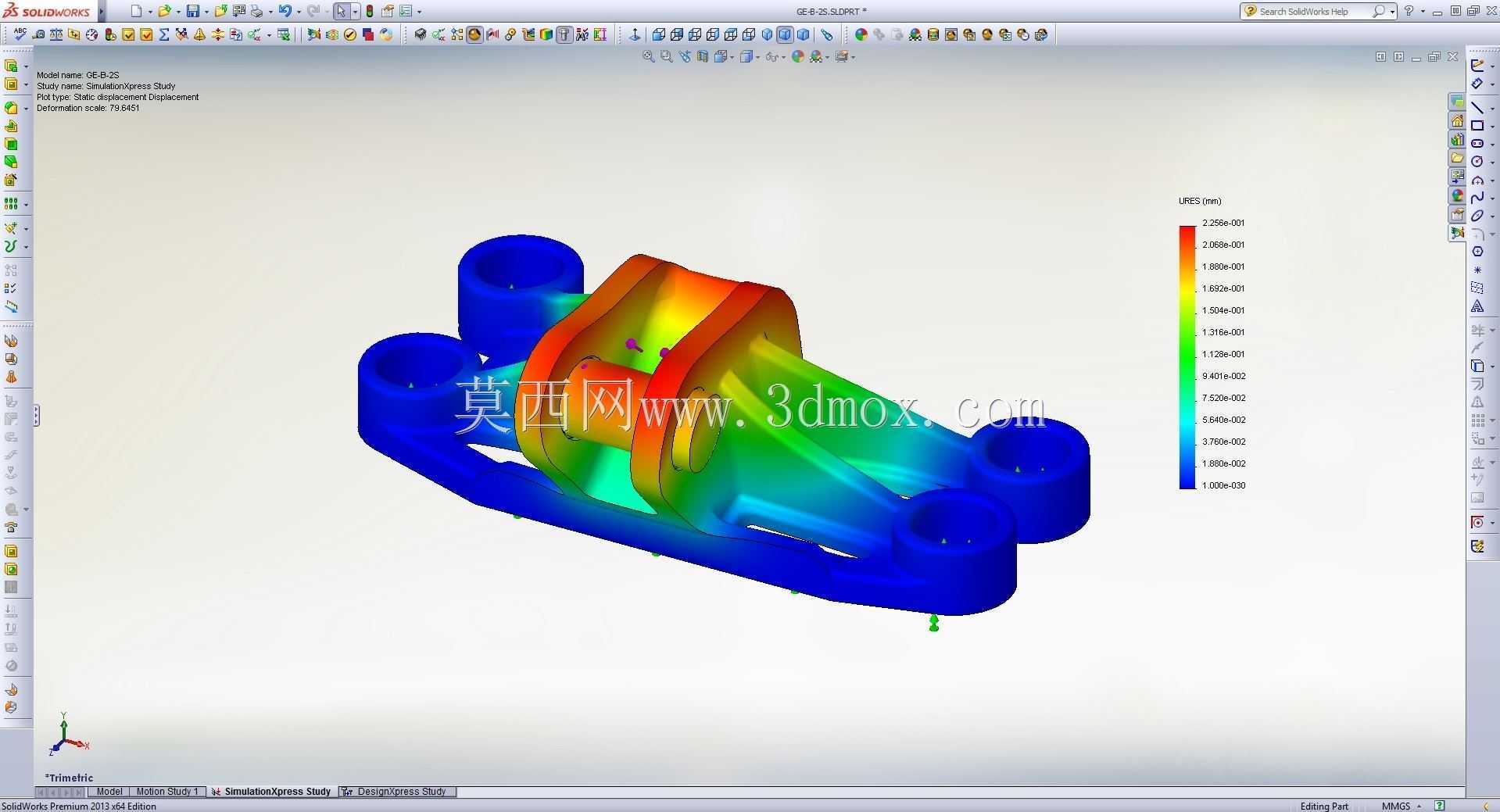

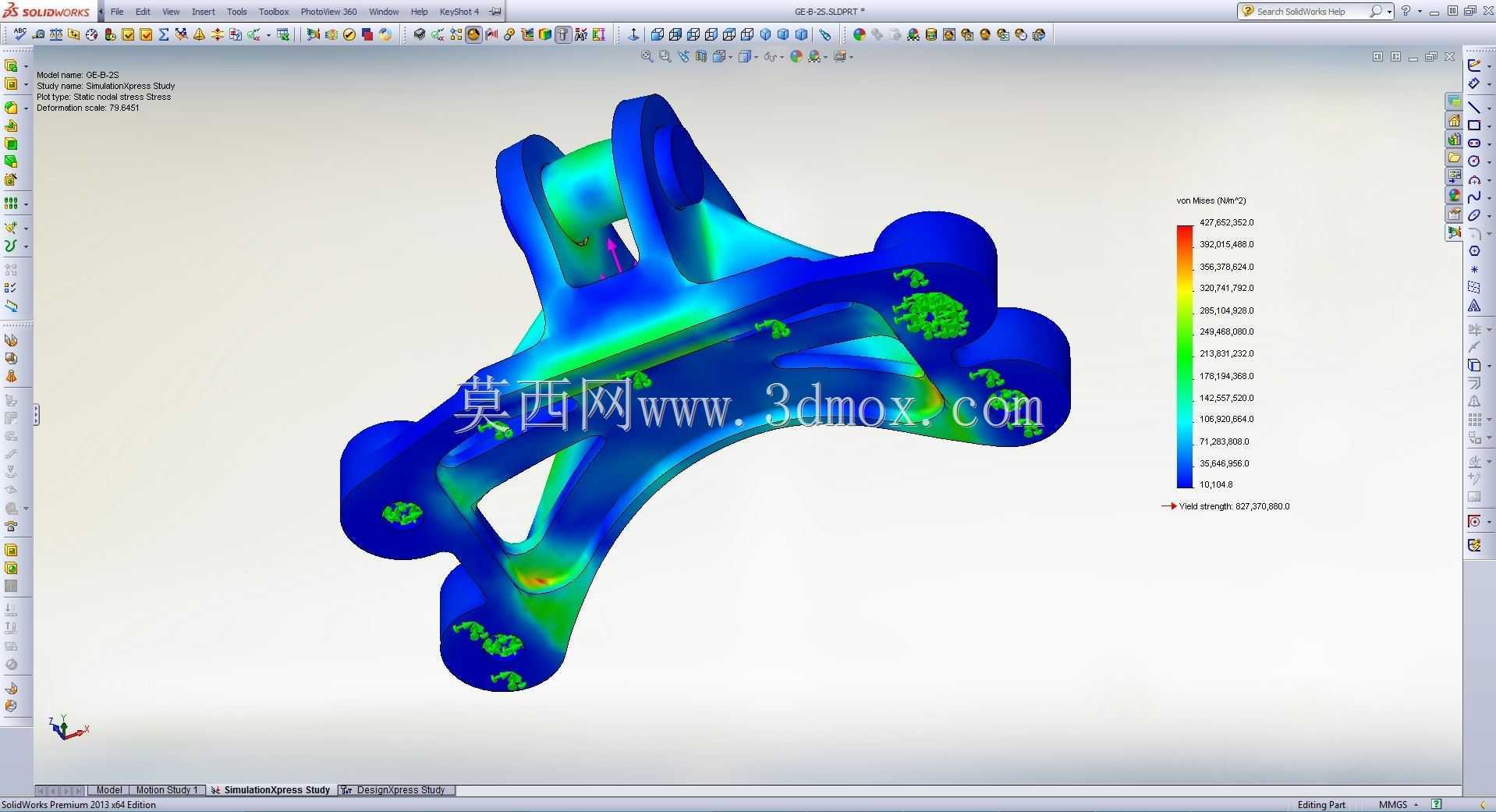

该结构件属于喷气发动机的核心承载连接部件，主要应用于中小型通用航空动力装置的装配场景，承担发动机内部核心转子组件与外部机匣、安装挂点之间的载荷传递作用，在发动机运行过程中需要同时承受高温燃气带来的热应力、转子高速旋转产生的振动载荷，以及飞行器机动动作带来的交变冲击载荷，是保障发动机整体结构稳定性的关键零件。从设计思路来看，该零件采用一体化框架式结构布局，四个带通孔的安装耳座分布在框架外侧两端，用于和发动机外机匣的安装位通过螺栓紧固连接，耳座的孔位同轴度、端面平面度都按照航空级装配公差设定，避免装配后出现附加安装应力。中间的环形腔体结构用于容纳转子支撑轴承的外圈安装位，腔体内部预留了润滑介质通道的走形空间，同时在腔体与外侧框架之间设置了渐变式的加强筋结构，筋条的厚度从环形腔体向外逐渐过渡减薄，结合有限元应力分析的云图结果可以看到，应力集中区域主要分布在筋条与环形腔体的连接位置，设计时通过圆角过渡、壁厚渐变的方式分散应力，避免长期交变载荷下出现疲劳裂纹。在安装边界方面，四个安装耳座的中心距严格匹配对应型号发动机机匣的安装孔位尺寸，零件整体的外轮廓尺寸控制在发动机舱段的径向安装间隙范围内，不会和周边的管路、线缆布局产生干涉，同时零件的重量经过拓扑优化，在保证结构强度满足工况要求的前提下，尽可能去除非承载区域的材料冗余，降低发动机整体的自重占比，提升动力装置的推重比参数。实际使用过程中，该零件的工作环境温度区间跨度较大，冷启动时处于常温状态，发动机达到额定工况后，靠近燃烧室一侧的表面温度会快速升高，因此材料选型上适配高温合金材质，同时结构设计时考虑了热膨胀带来的尺寸变形量，安装耳座的孔位预留了热补偿间隙，避免高温状态下螺栓连接出现卡滞或者预紧力异常变化的问题。筋条的布局方向同时兼顾了载荷传递路径和散热需求，相邻筋条之间的镂空区域可以让发动机舱内的冷却气流顺利通过，带走零件表面的部分热量，降低热应力带来的结构变形影响。
