车辆用嵌入式密封屋顶舱口盖结构设计

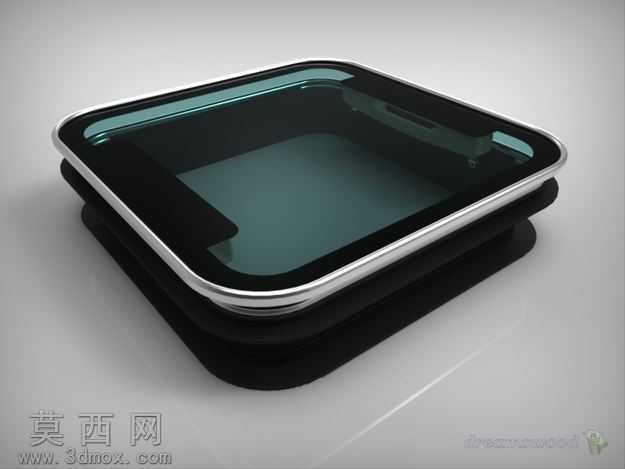

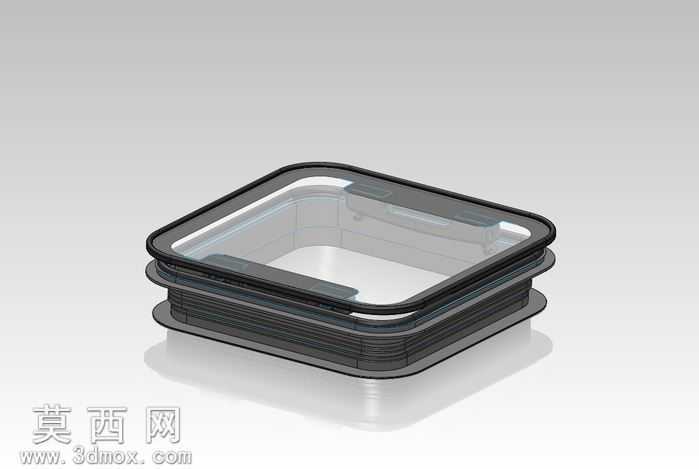

本作品为车辆配套的屋顶舱口盖三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于车辆顶部安装的尺寸边界，确定舱口盖的外轮廓为带圆角的方形结构，匹配车顶安装位的开孔尺寸，避免安装干涉。建模过程中优先完成主体框架的草图绘制，通过拉伸、抽壳特征构建舱盖的基座主体，基座部分设计多层叠合的密封安装槽结构，用于嵌装橡胶密封胶条，保障舱盖闭合后的防水、防尘密封性能，可适配车辆行驶过程中遭遇的雨天、扬尘等复杂工况。舱盖的上盖部分采用双层结构设计，外层为硬质支撑边框，内层预留透明视窗的安装位，建模时通过曲面切除、加厚特征完成视窗区域的结构搭建，透明视窗部分采用半透明材质渲染，还原实际产品中采光观察的功能属性。材质渲染阶段，基座与边框部分赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度参数模拟注塑件的表面质感，密封胶条部分赋予黑色软质橡胶材质，调整凹凸纹理参数还原胶条的防滑密封纹理，透明视窗部分赋予高透聚碳酸酯材质，设置合适的折射与反射参数，模拟玻璃类材质的通透光学效果，整体渲染采用影棚级柔光环境，添加地面反射效果，清晰呈现舱口盖的分层结构与装配关系。结构设计上，舱盖与基座之间预留转动配合的安装位，可实现舱盖的开合动作，多层密封结构的层级间隙经过参数化校验，确保胶条压缩量处于合理区间，既保证密封压紧力充足，又避免开合过程中出现卡滞。设计思路围绕车辆顶部舱口的实用需求展开，兼顾密封性能、采光功能与安装便捷性，整体结构无冗余设计，所有安装孔位、配合间隙均符合车辆配件的通用装配公差要求，可直接用于产品开模前的结构验证、装配模拟，也可作为车辆改装、整车三维装配的配套零部件使用，模型的所有特征均保留参数化历史记录，可根据不同车型的安装尺寸快速调整轮廓大小、密封槽深度、视窗尺寸等参数，适配不同规格的车辆屋顶舱口使用需求。
