铰接式黄金比例绘图测量规结构设计

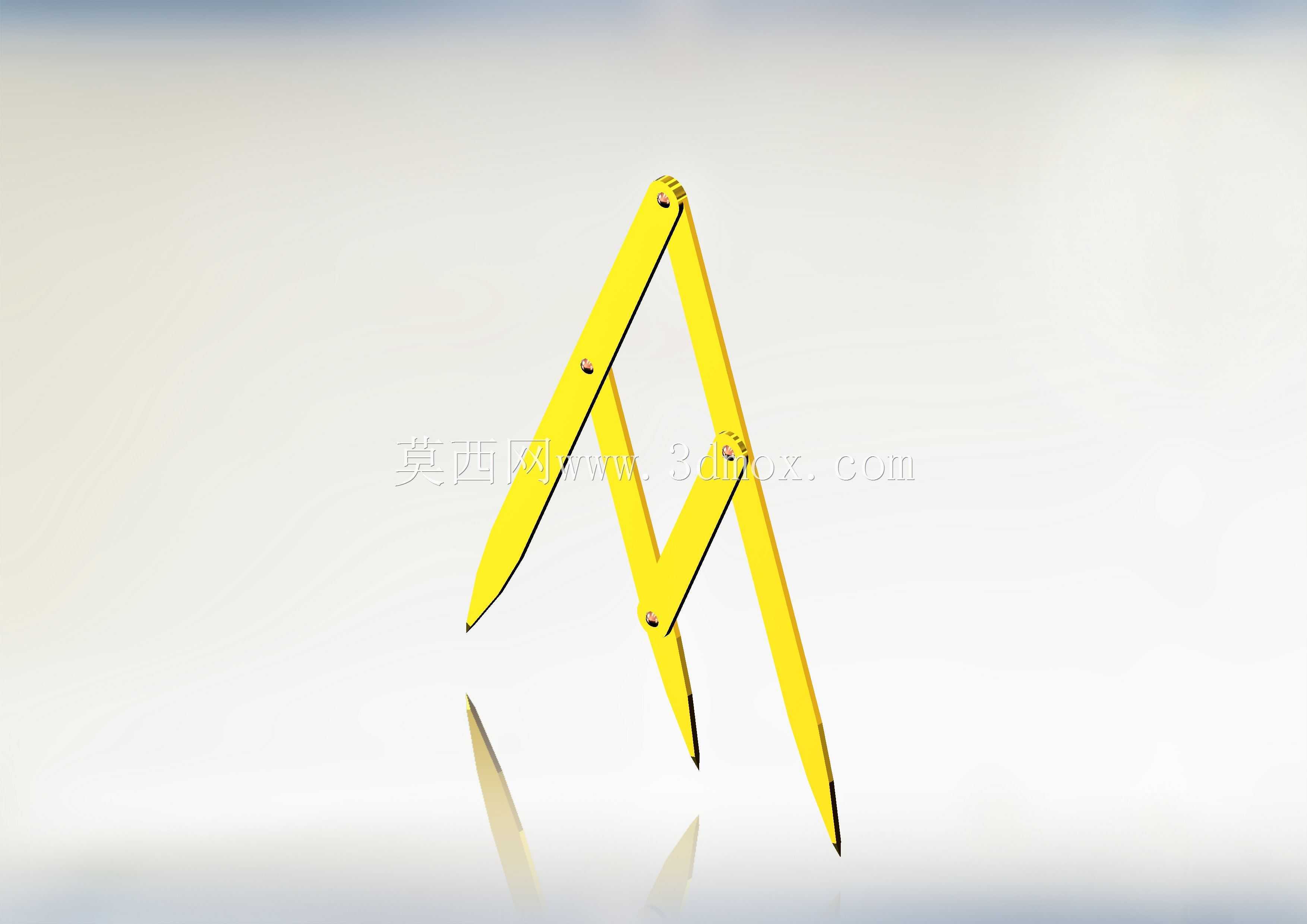

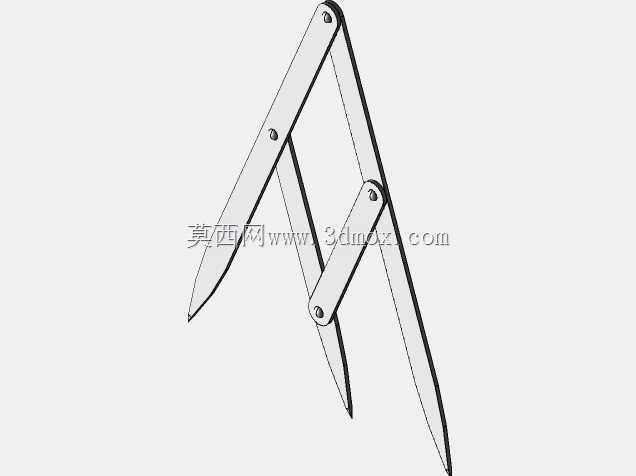

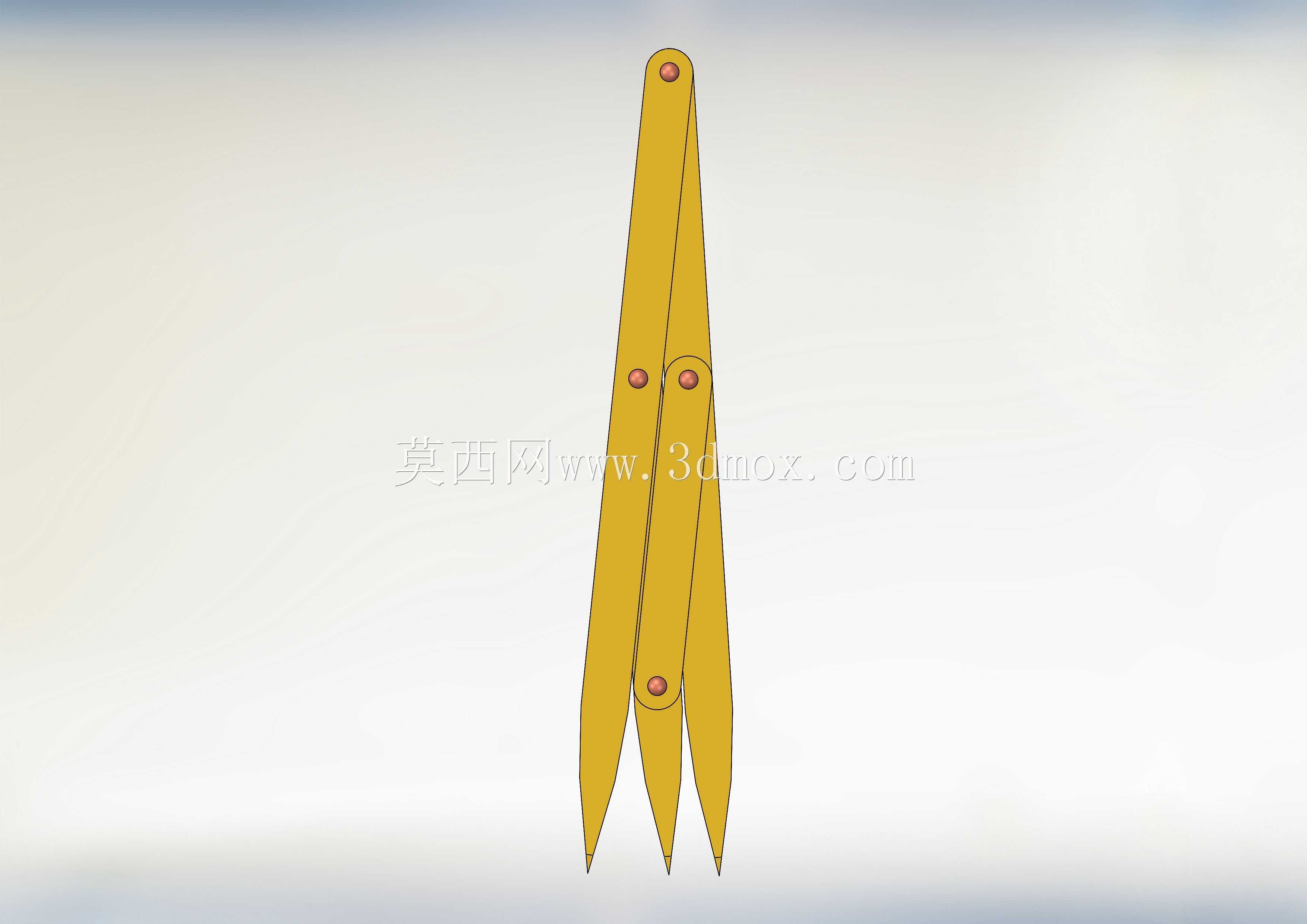

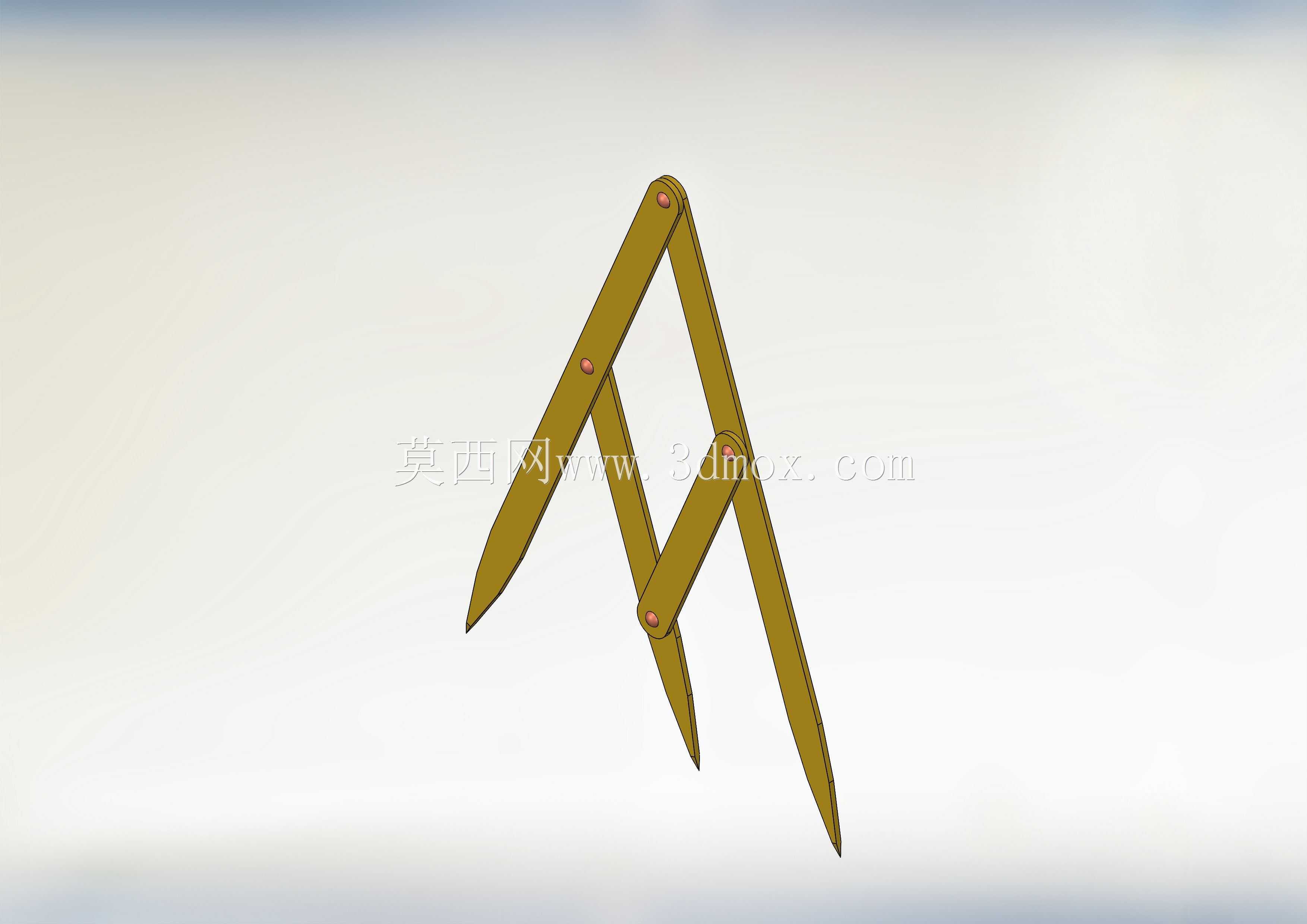

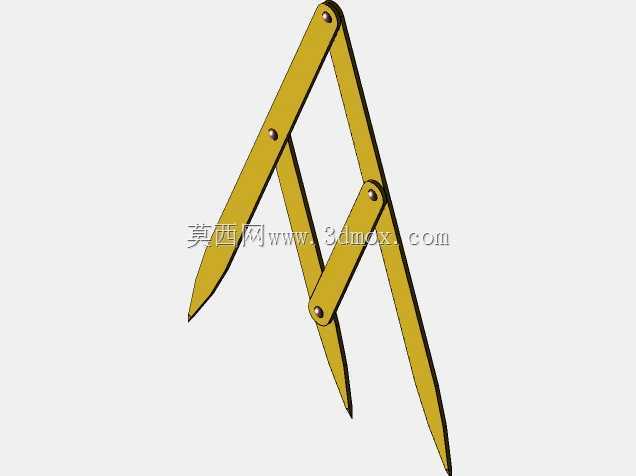

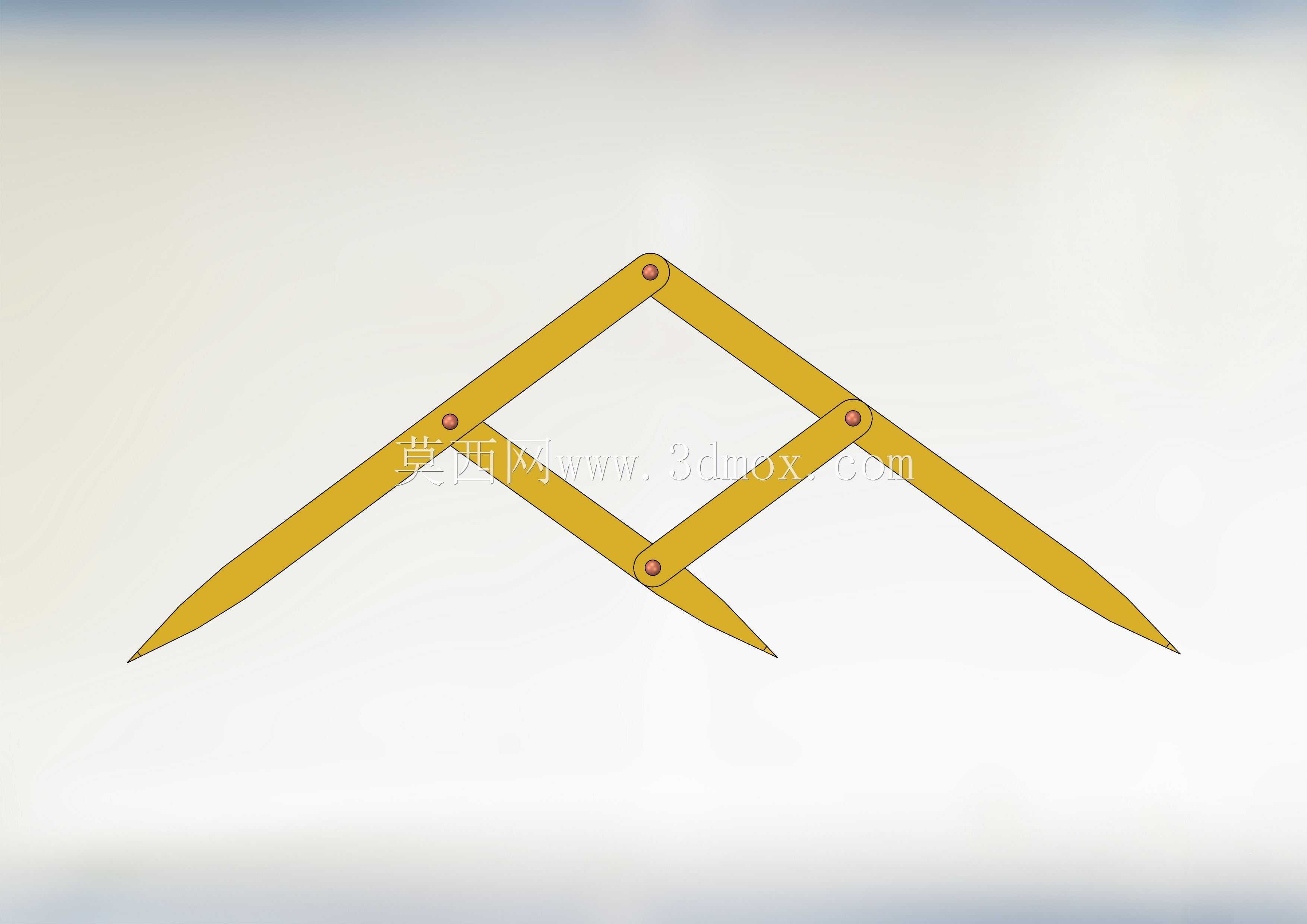

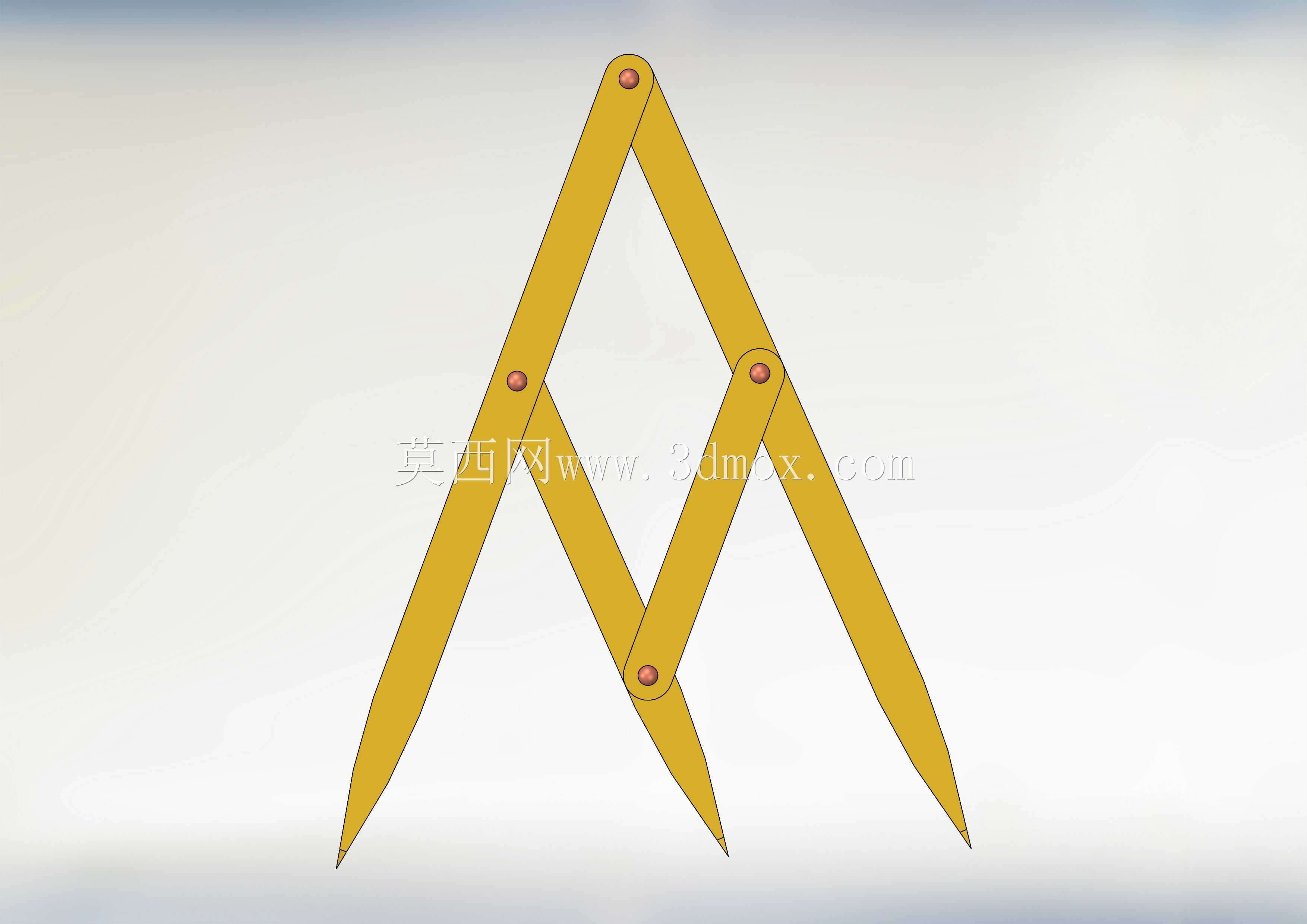

这款铰接式比例规的核心功能是快速定位黄金分割比例点位，在工业设计手绘、钣金放样划线、工艺品开模打样、美术创作构图等场景中，能省去反复计算比例数值、多次测量核对的步骤，直接通过铰接结构的固定比例关系，一次性完成比例线段的截取。从结构设计逻辑来看，整个规体采用多连杆铰接布局，四个臂杆通过四个枢轴铆钉连接，形成菱形联动结构，枢轴的安装位置严格按照黄金分割比例的几何关系计算定位，当规体开合时，三个尖端的落点始终保持固定的黄金比例关系，不会因为开合角度变化出现比例偏移。臂杆的截面采用等厚度矩形截面设计，在保证整体结构刚度的同时控制整体重量，长时间手持操作不会产生明显的负重感，臂杆边缘做了小半径倒角处理，避免划线操作时剐蹭操作人员手部，也不会刮伤已绘制的图纸表面。三个测量尖端采用小锥度收敛设计，锥角控制在15度左右，既保证尖端有足够的强度，不会因为轻微磕碰出现崩尖、卷刃的问题，又能保证落点定位精度，在纸张、薄铝板、铜箔等不同材质的工件表面划线时，都能留下清晰且细小的定位痕迹，不会因为尖端过粗导致定位误差。枢轴位置采用过盈配合的铜质铆钉铆接，铆接后臂杆转动阻尼适中，既可以顺畅调整开合角度，调整到位后又不会因为自身重力出现臂杆移位，不需要额外设置锁止结构就能保持当前的开合角度，操作步骤更简洁。从安装与使用边界来看，这款比例规完全依靠手动操作，不需要额外配套动力源、安装基座，整体收拢后的长度可以放入常规绘图工具盒，最大开合角度下的测量跨度可以覆盖常规A0幅面图纸的划线需求，最小开合状态下可以完成小型精密零件的比例点位标记，适配从大型钣金展开放样到小型首饰设计打样的多场景比例测量需求。在实际使用过程中，操作人员只需要将两个外侧尖端对准需要分割的线段两个端点，中间的尖端落点就是该线段的黄金分割点，也可以通过调整使用方式，完成等比例放大、缩小的线段截取，相比传统的计算后测量方式，能减少60%以上的比例定位操作时间，同时避免人工计算、多次测量带来的累积误差。臂杆表面采用哑光氧化处理，不会在强光下产生反光干扰操作人员的视线，枢轴位置经过反复开合测试，在常规使用频率下不会出现松动、阻尼变化的问题，整体结构没有易损件，不需要定期维护保养，适合设计工作室、加工车间放样工位、美术创作工作室等场景长期使用。
