数显式百分表精密测量工具结构设计

　　在机械加工现场的工序间检测环节，这类数显百分表是一线质检与调机人员最常接触的计量器具之一，不管是普通车床的工件装夹找正、铣床进给深度的微调校准，还是自动化产线在线检测工位的形位公差判定，都能看到它的应用场景。不同于传统的指针式百分表，数显结构直接将测杆的直线位移通过内置传感器转换为数字信号输出，读数时无需估读刻度盘分度值，能有效降低长时间检测带来的视觉疲劳，也避免了指针回程间隙带来的读数误差，在小尺寸公差的精密检测场景下，读数效率比传统表款提升近四成。

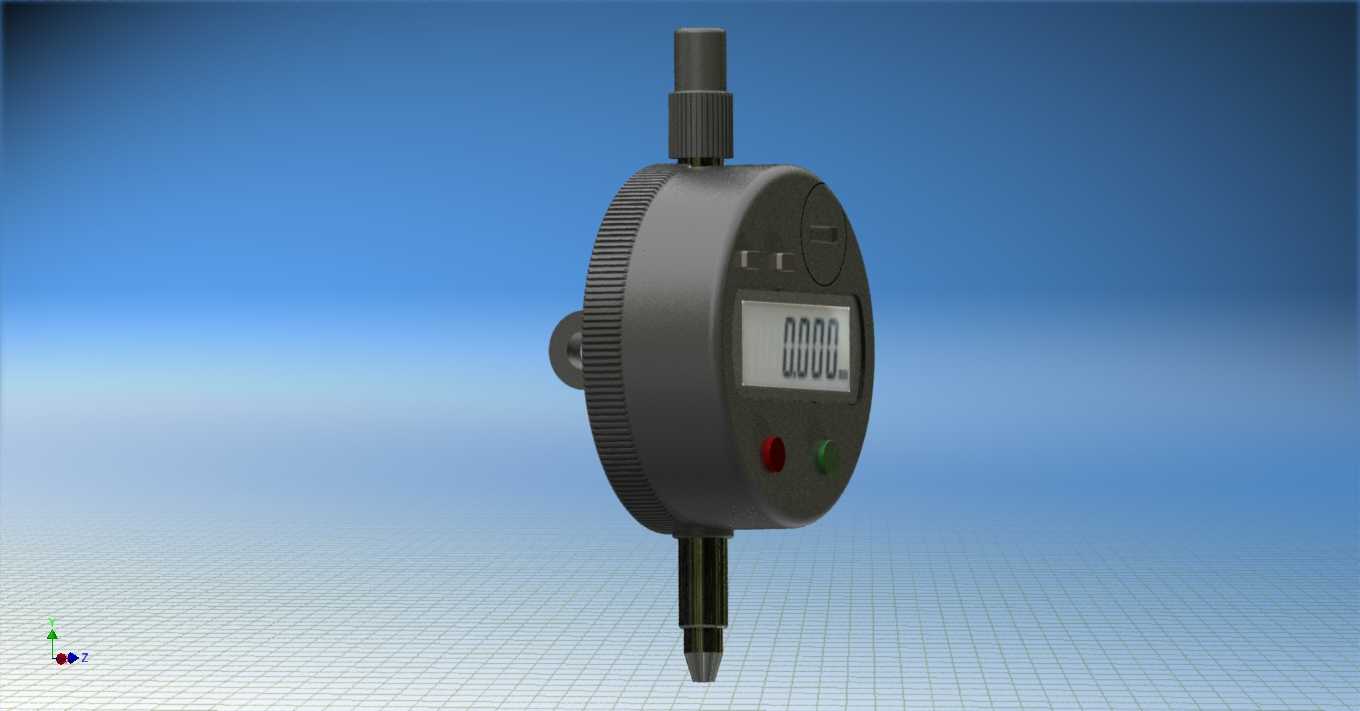

　　从结构设计逻辑来看，这款百分表的整体布局完全贴合手持操作与表架安装的双重需求，圆形表壳的外径控制在常规百分表的通用尺寸范围内，侧边的滚花纹理设计是为了增大手持旋转时的摩擦力，不管是拆装表架锁紧套，还是单手调整表身角度，都不会出现打滑脱手的问题。表壳顶部的测杆提升帽采用防滑的阶梯轴结构，指尖向上提拉即可抬起测头，放置被测工件时不会刮伤测头硬质合金端面，松开后测杆在内部弹簧力作用下匀速复位，不会因为冲击造成内部传感器的过载损坏。正面的数显屏采用下沉式安装设计，屏幕周边的表壳凸起形成防护边框，即使现场操作时表具不慎从工作台滑落，屏幕也不会直接磕碰工作台面，降低现场使用的损坏概率。屏幕下方设置的两个功能按键，分别对应数值清零与单位切换功能，按键的触发行程设计在1.5mm左右，戴薄型劳保手套操作也能准确触发，不会出现按动无响应的问题。

　　测头部分采用标准的M2.5螺纹连接结构，和市面上绝大多数通用百分表测头兼容，现场使用时如果遇到深孔、窄槽等特殊检测场景，可以直接更换对应规格的异型测头，无需额外定制转接件，适配性更强。测杆的导向结构采用无间隙的直线轴承配合，测杆上下移动时的径向窜动量控制在微米级，即使测头受到轻微的侧向力，也不会影响最终的测量示值，这一点在检测工件端面跳动、轴类零件径向圆跳动时尤为关键——很多现场检测误差并不是来自表具本身的精度，而是测杆导向间隙过大带来的示值波动。

　　安装边界上，这款百分表的夹持部位采用标准直径8mm的光轴结构，和市面上所有通用表架、磁性表座的夹持孔完全匹配，安装时无需额外加装轴套，夹持位置可以根据现场安装空间自由调整，不管是正向安装在表架上检测工件高度，还是侧向安装检测轴类零件的径向跳动，都能找到合适的夹持位置。表身整体重量控制在200g以内，即使是安装在细长表杆的延伸架上，也不会因为自重导致表架下垂，影响检测基准的稳定性。

　　从功能特性来看，这款数显百分表的测量行程覆盖常规的0-10mm范围，完全满足机械加工现场绝大多数的尺寸检测需求，不管是工件的平面度误差检测、装夹时的同轴度找正，还是工装夹具调整时的位置度校准，都能覆盖使用需求。内置的传感单元采用接触式位移测量原理，测头接触工件表面时的测量压力控制在恒定范围内，不会因为测量压力过大导致薄壁工件产生变形，在检测薄型钣金件、铝制薄壁零件的尺寸时，不会因为测力带来额外的测量误差。表壳的接缝处采用密封胶条设计，能阻挡加工现场的切削液飞溅、金属粉尘进入表体内部，延长现场使用寿命，即使在切削液喷淋的加工工位旁使用，也不会出现内部电路短路、测杆卡滞的问题。

　　在三维建模过程中，这款模型完整还原了实物的所有装配关系，从测头的螺纹连接结构、测杆的导向配合间隙，到表壳的滚花细节、按键的凸起高度，都按照实物的实际尺寸进行建模，没有做过度的简化处理。对于需要做检测工位虚拟仿真、工装夹具干涉检查的设计人员来说，导入这个模型后可以直接用于装配验证，检查百分表安装后和周边工件、夹具的空间间隙，避免现场安装时出现干涉问题，提前预判安装位置是否合理，减少现场调试的返工量。建模时对内部结构做了合理的简化，保留了外部所有安装相关的关键尺寸，模型文件的体量控制在合理范围内，不会因为模型过于复杂导致装配卡顿，完全满足机械设计场景下的三维装配需求。
