YX160发动机配套脚踏启动杆结构设计

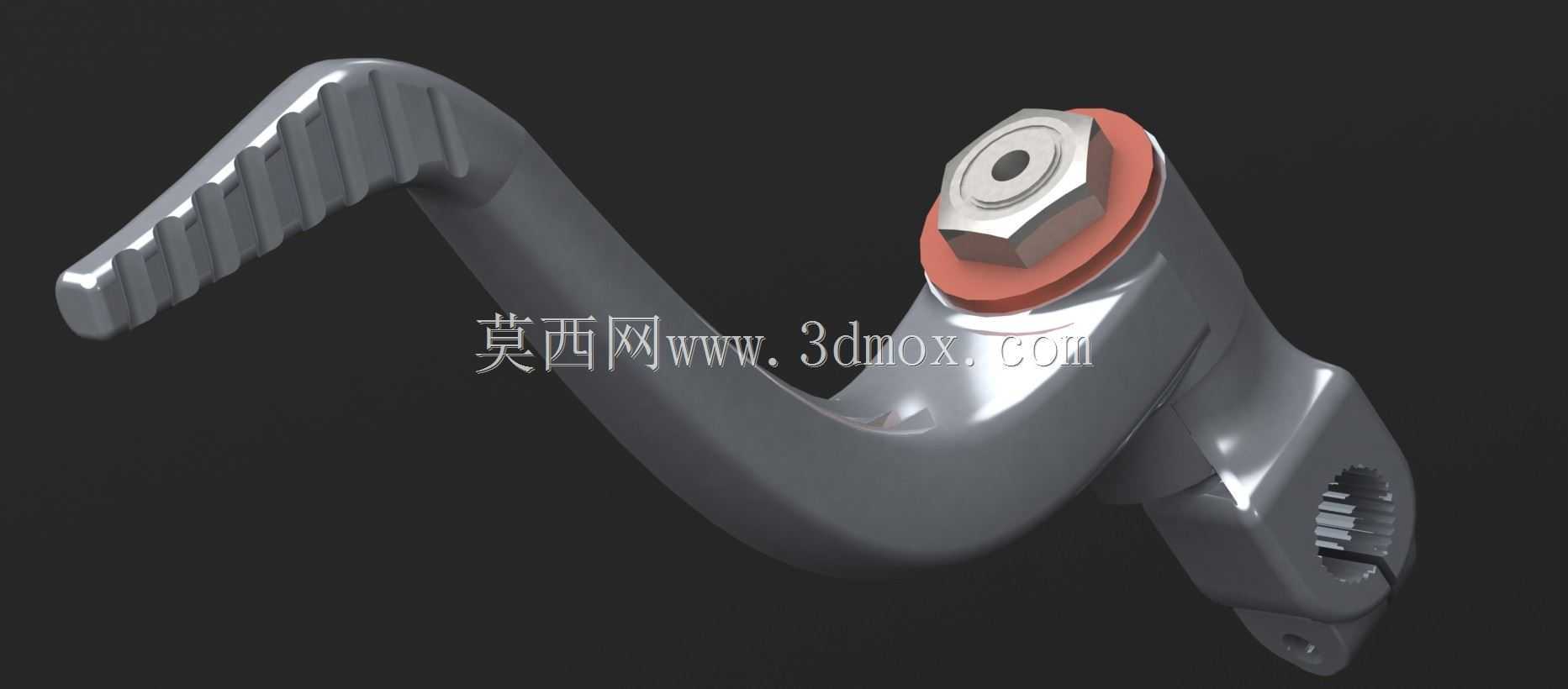

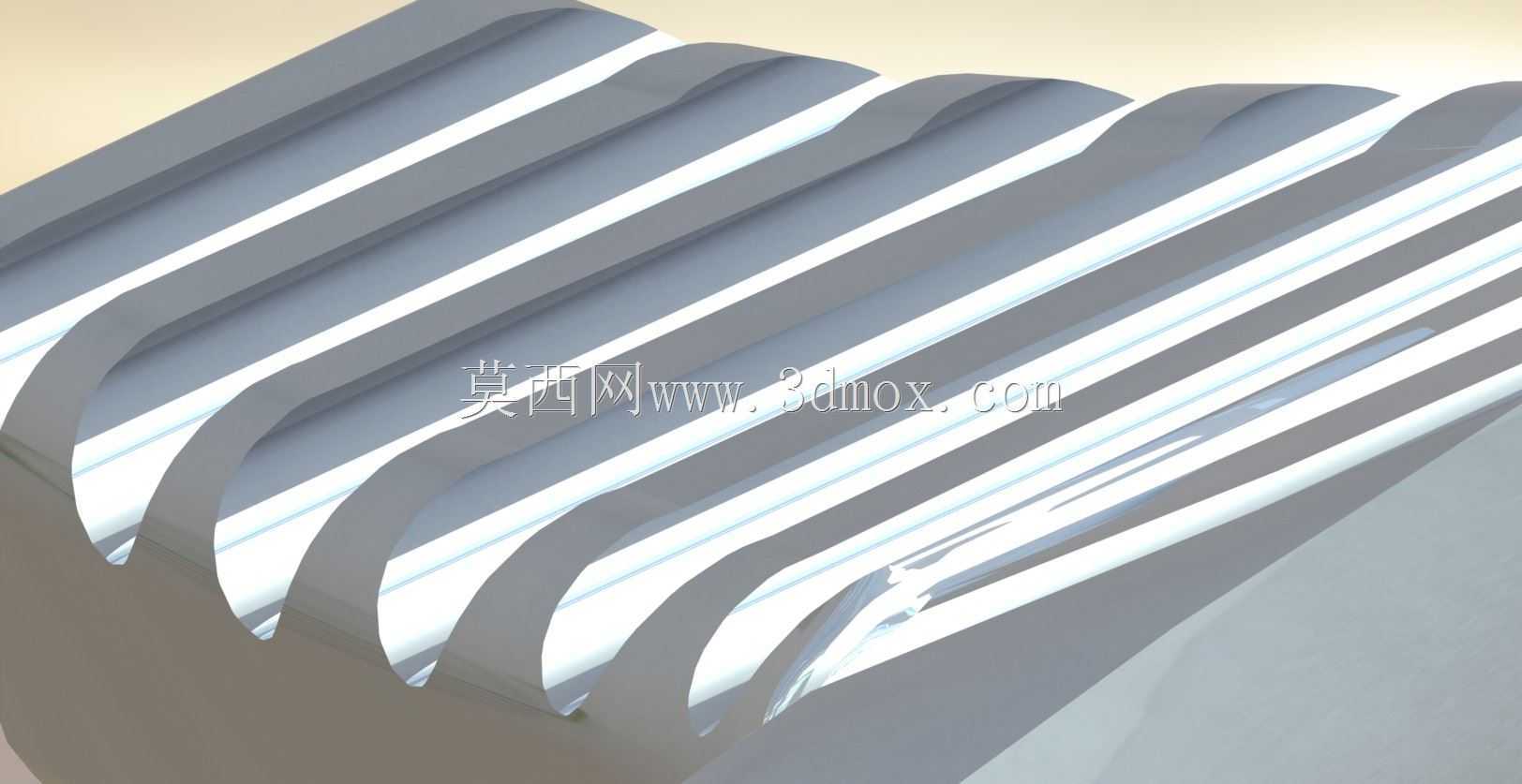

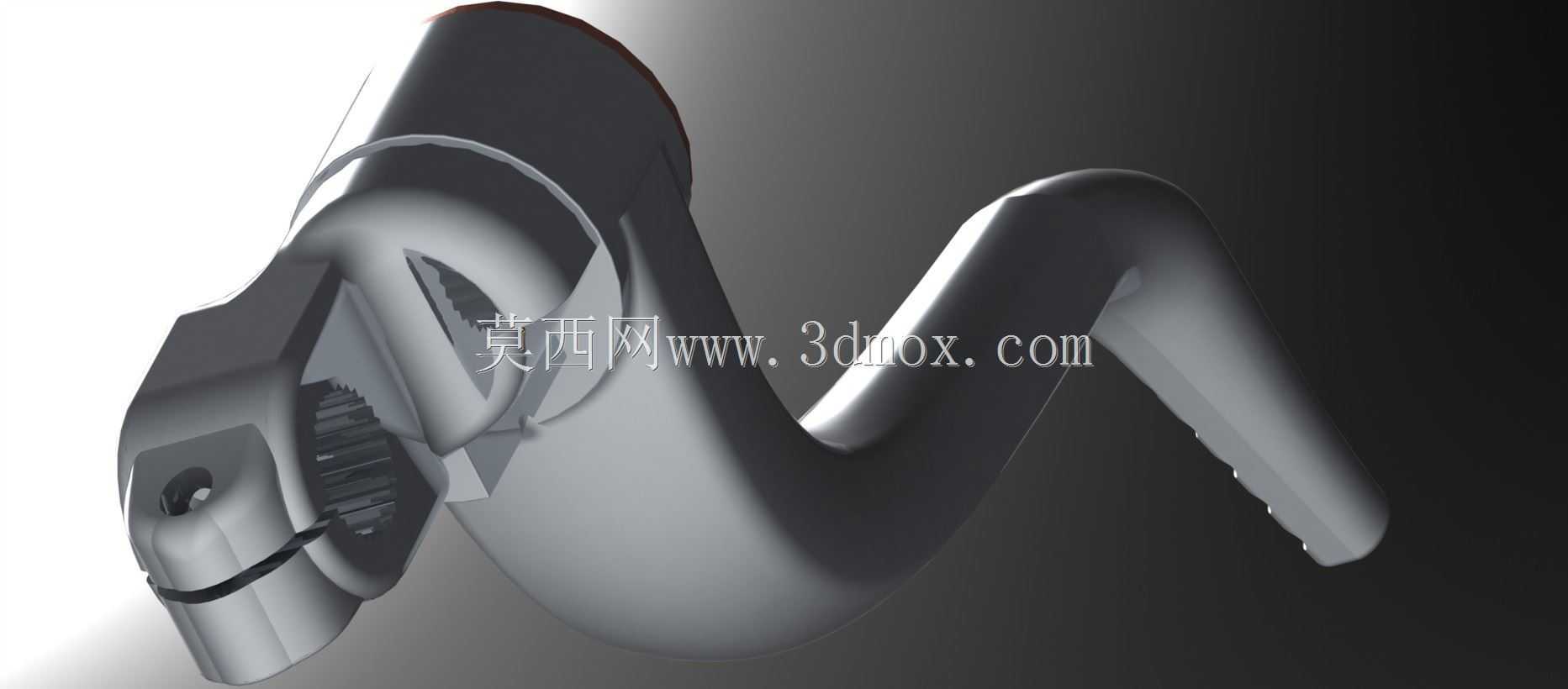

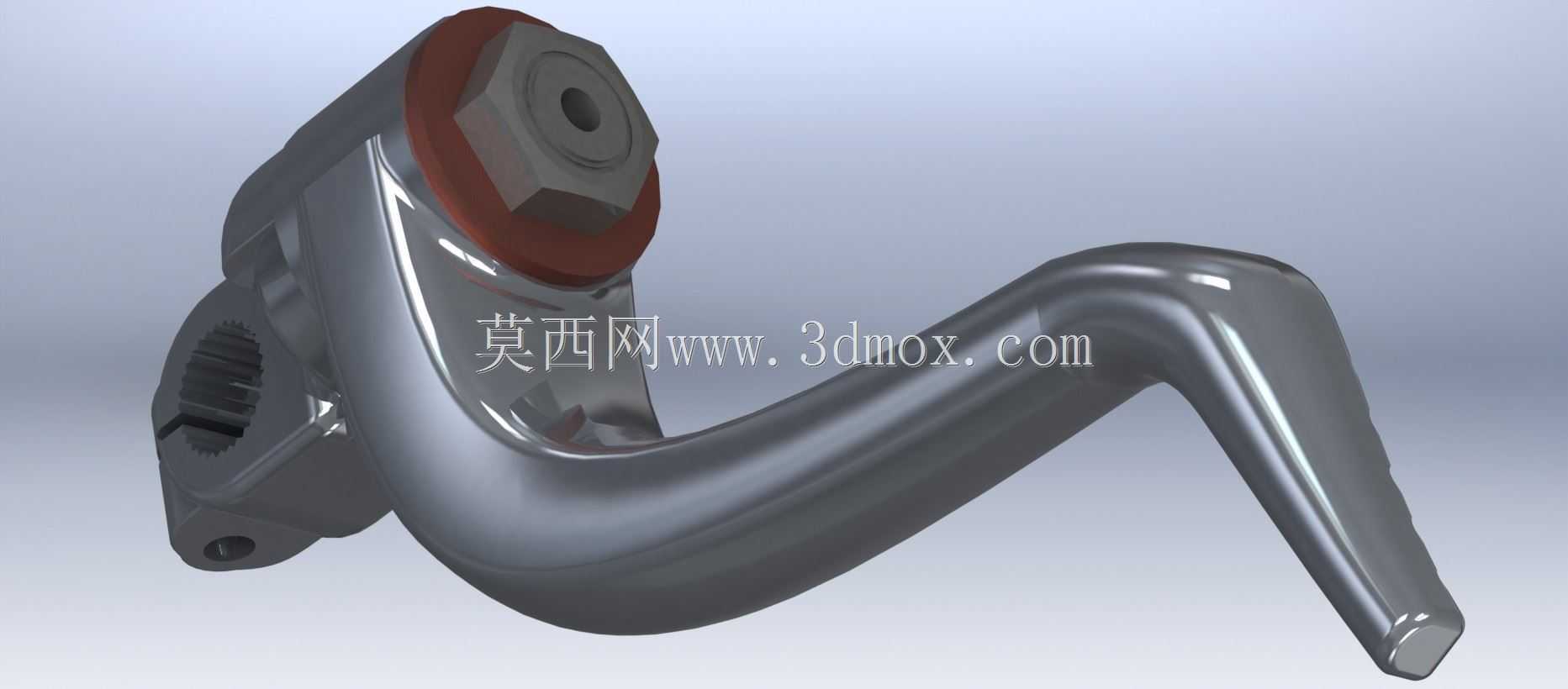

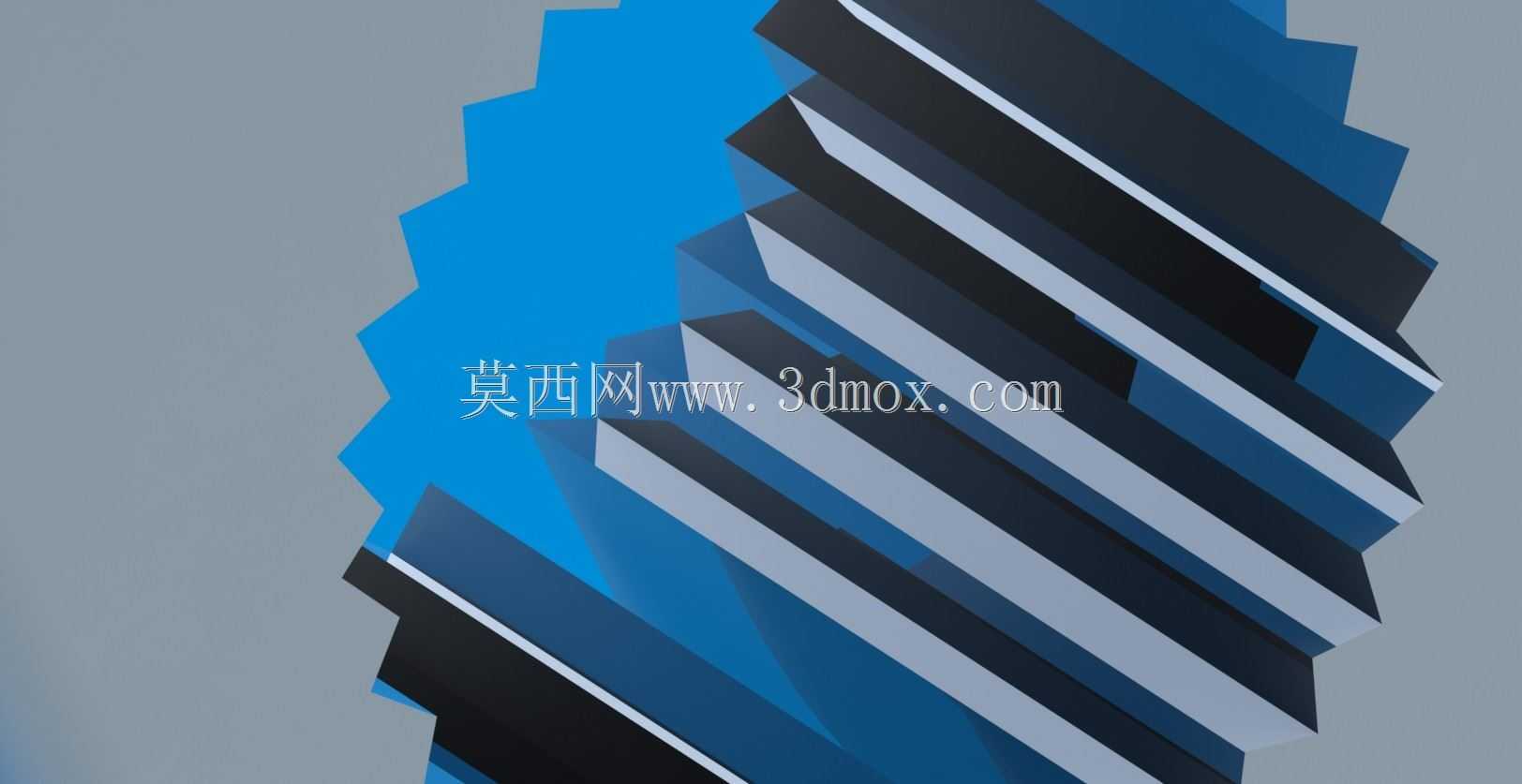

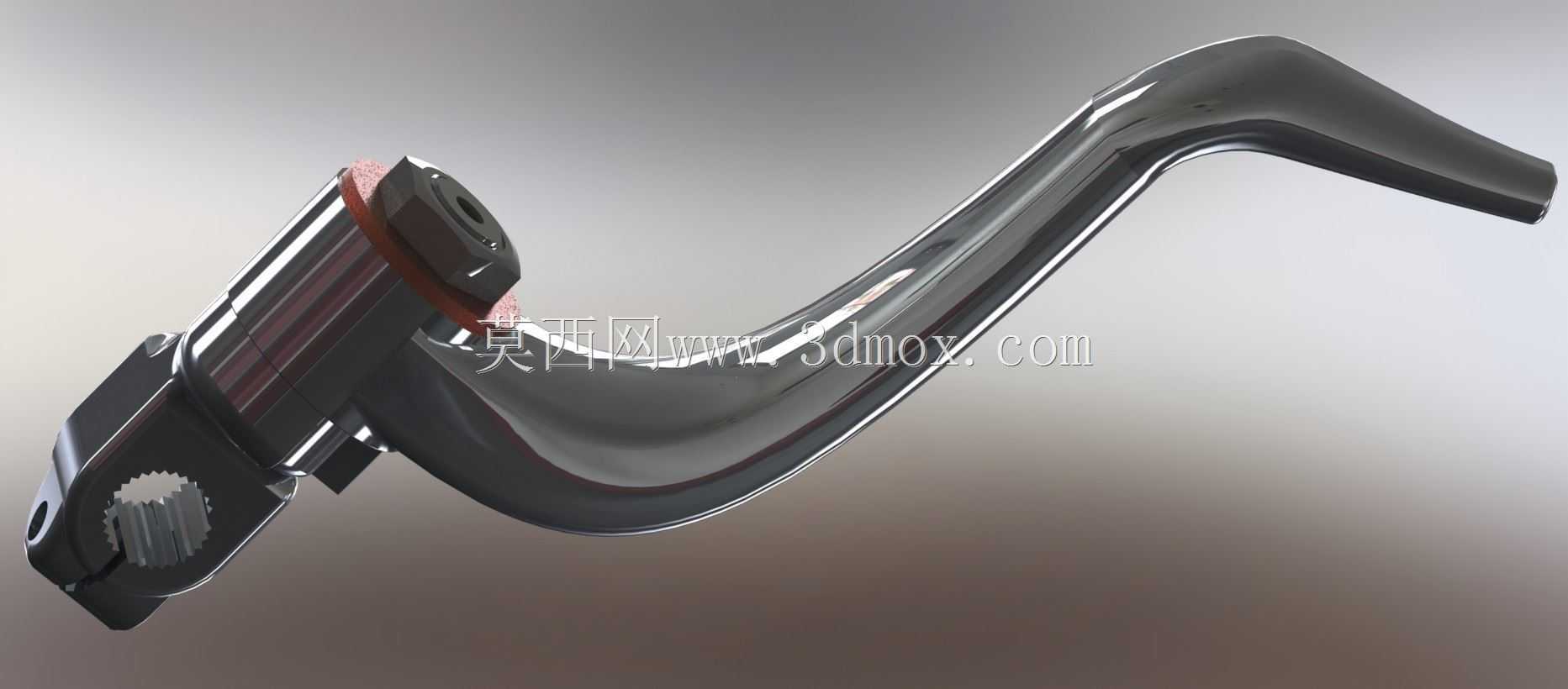

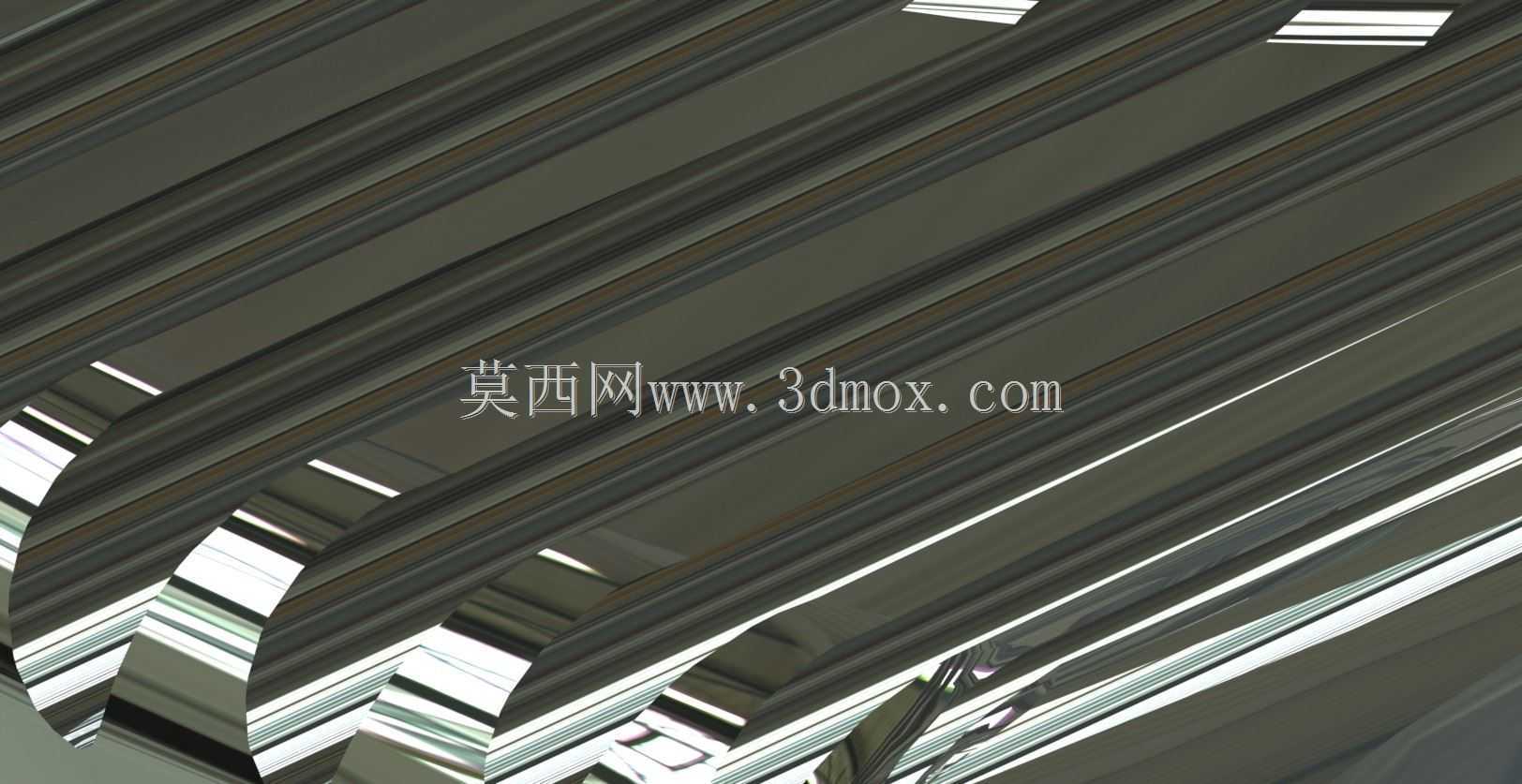

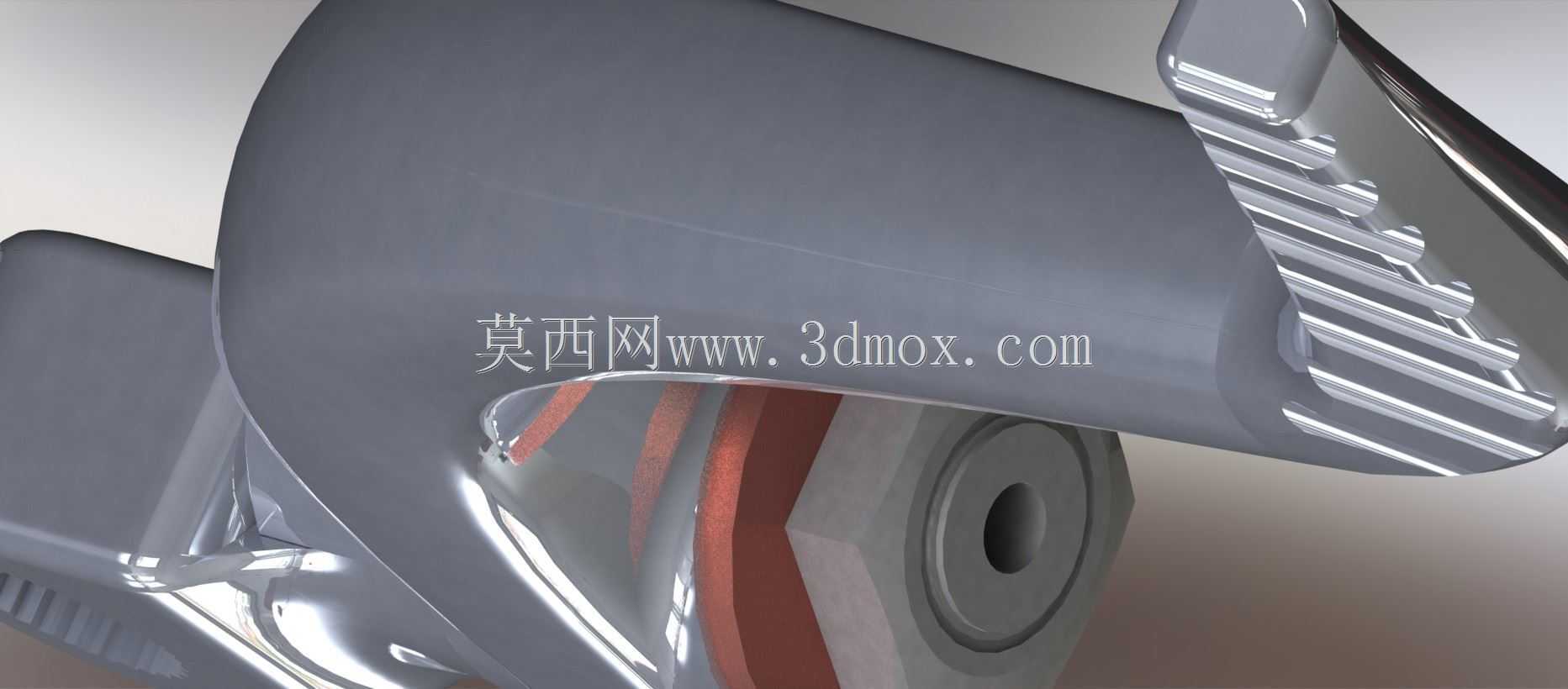

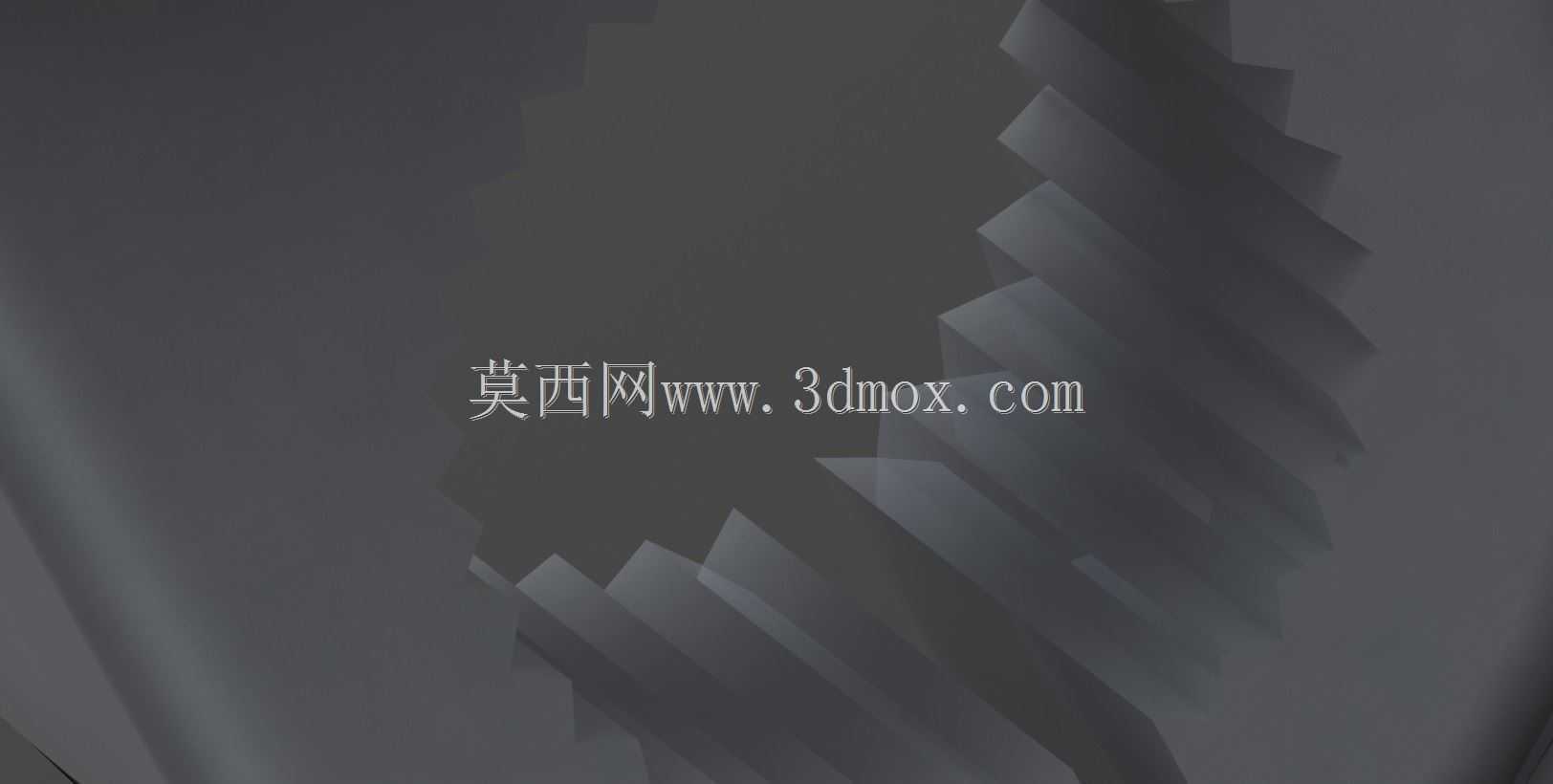

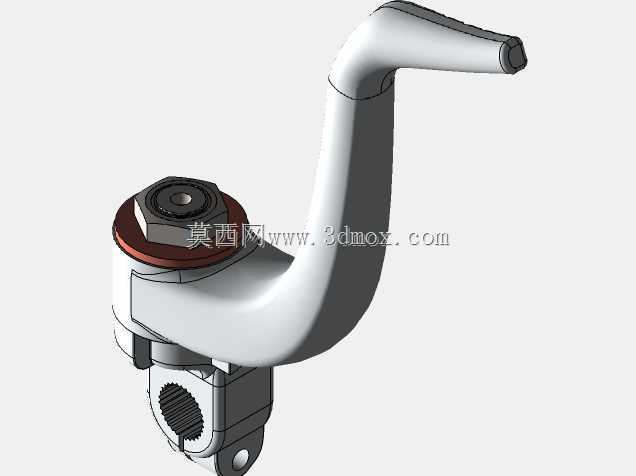

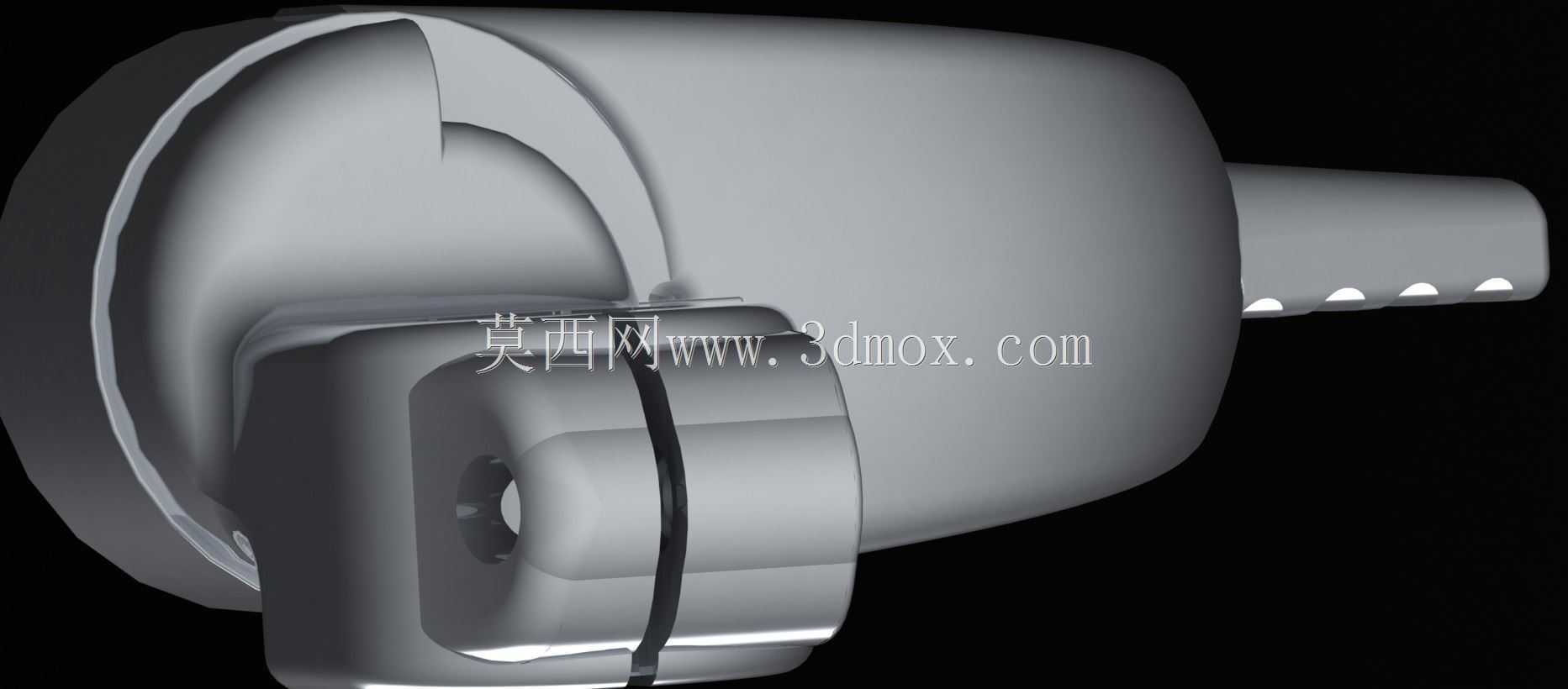

这款启动杆是YX160排量内燃发动机的配套启动执行部件，主要适配小排量跨骑摩托车、越野摩托以及同排量通用动力机械的脚启动系统，在电启动系统失效或者低温环境电瓶亏电的场景下，为用户提供可靠的手动启动动力输入路径，是小排量动力设备冗余启动方案里的核心受力零件。从结构设计逻辑来看，整体采用弯臂式曲柄构型，踩踏端做了连续锯齿状防滑齿面处理，齿面的凸起高度、齿间距都经过反复校核，既能够保证骑行靴或者普通鞋底踩踏时的摩擦力足够，不会出现脚滑脱开的风险，又不会因为齿形过于尖锐硌伤鞋底或者造成磕碰损伤。臂身的弯曲弧度并非随意设计，而是结合发动机箱体外侧的安装空间、脚踏位置的人机工程高度做的适配，既避开了发动机箱体散热片、周边线束管路的安装边界，又能让用户踩踏时的施力角度处于下肢发力的舒适区间，最大程度降低启动时的踩踏阻力。安装端采用内花键配合结构，花键的模数、齿数完全匹配发动机启动轴的外花键参数，配合端面的六角锁紧螺母、减震密封垫片，能够将用户踩踏的扭矩无间隙传递到启动轴上，垫片同时起到轴向缓冲、防止螺母松动、阻隔发动机箱体机油渗漏的多重作用，安装后臂身的摆动行程范围内不会和周边的发动机护板、车架部件发生运动干涉。零件的壁厚分布经过受力仿真优化，踩踏受力最大的弯折区域做了局部加厚处理，应力集中的过渡位置采用大圆角顺滑过渡，避免反复踩踏受力后出现金属疲劳断裂的问题，臂身表面做了哑光硬质氧化处理，兼顾户外使用场景下的耐磨、防腐蚀需求。在实际维修替换场景中，该零件可以直接对应原装安装位，不需要额外做尺寸修改，花键对位后锁紧螺母即可完成装配，能够匹配同型号多款民用、越野用160排量动力平台，在低温高海拔的使用场景下，相比依赖电瓶的电启动结构，脚启动结构的可靠性更高，不会因为低温电瓶活性降低出现启动失败的问题，是小排量动力设备上兼顾实用性与可靠性的关键操作部件。
