YX160发动机配套密封垫片结构设计

在摩托车动力总成的装配环节，密封垫片是保障腔体密闭性的核心基础零件，YX160发动机配套的这款垫片，主要用于发动机缸体与相邻壳体结合面的静密封，阻隔机油、燃气的渗漏路径，避免动力腔体内压力异常损耗。从实际装机场景来看，这类垫片长期处于高温、带压的工作环境，接触发动机机油与燃烧残留介质，因此结构设计上完全贴合结合面的轮廓走向，所有安装孔位的位置度严格匹配缸体、侧盖的螺栓分布，确保装配时螺栓压紧力能均匀作用在垫片整个密封带区域，不会出现局部压合不实的问题。

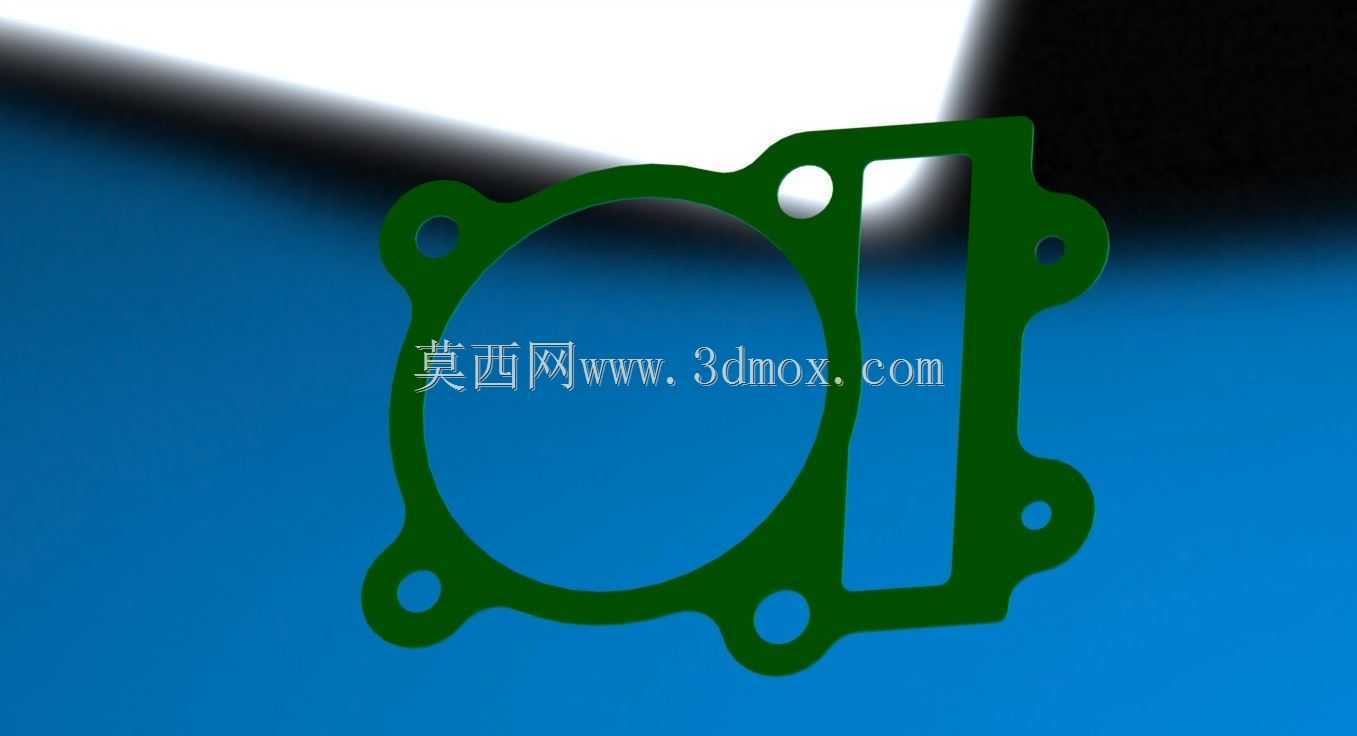

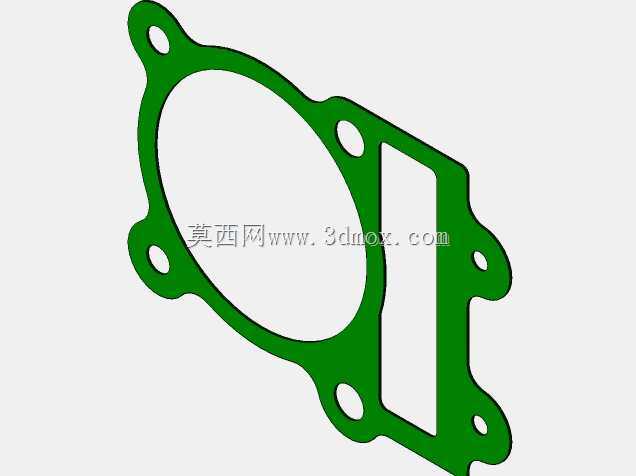

设计过程中首先提取了发动机结合面的三维扫描点云数据，反复核对结合面的凸台、油道孔、定位销孔的边界尺寸，垫片的外轮廓完全避让周边的安装附件空间，不会和启动杆、链轮盖等相邻部件产生运动干涉。垫片上的七个安装通孔分别对应缸体的固定螺栓位，中心大尺寸避让孔完全匹配缸套的外径轮廓，侧边的矩形避让区域对应链条腔的走行空间，所有开孔边缘都做了平滑过渡处理，避免应力集中导致垫片在长期压紧状态下出现撕裂。

从安装边界来看，这款垫片的厚度适配原厂缸体结合面的平面度公差，装配时不需要额外涂抹厚层密封胶即可实现可靠密封，压紧后垫片的压缩量控制在合理区间，既不会因为压缩量过大导致垫片碎裂，也不会因为压缩量不足留下密封间隙。在发动机拆解维护场景中，这类垫片属于一次性更换件，尺寸精度直接决定复装后的密封性能，建模时完全还原了原厂垫片的轮廓曲率，每个弯折、开孔的位置都和实际装机件保持一致，可直接用于密封性能仿真、装配干涉校验，也能作为非标维修垫片加工的参考依据。

不同于常规的平垫片，这款异形垫片的密封带沿着腔体轮廓连续分布，在油道对应的位置做了局部加宽处理，提升该区域的密封承压能力，外围的轮廓边角都做了圆弧过渡，避免装配时边角剐蹭损坏密封面。实际使用中，这类垫片的密封性能直接影响发动机的运行稳定性，一旦密封失效会出现机油渗漏、缸压不足的问题，直接导致动力输出下降，因此建模时对每个密封面的宽度尺寸都做了严格校验，确保和原厂设计的密封压缩带完全重合，不会出现偏移。
