YX160发动机CDI点火组件结构设计

　　在摩托车动力系统的配套设计中，点火组件的结构合理性直接决定了发动机的启动可靠性与工况稳定性，YX160动力单元配套的CDI盒与点火线圈集成结构，是针对小排量单缸动力的使用场景做的定向优化设计。从实际装车的应用场景来看，该组件主要适配160cc排量级的越野、通勤类摩托动力，需要覆盖高转连续运行、颠簸路况振动、温湿度大幅波动的使用环境，因此结构设计上优先考虑了安装固定的可靠性与接插部位的防松性能。

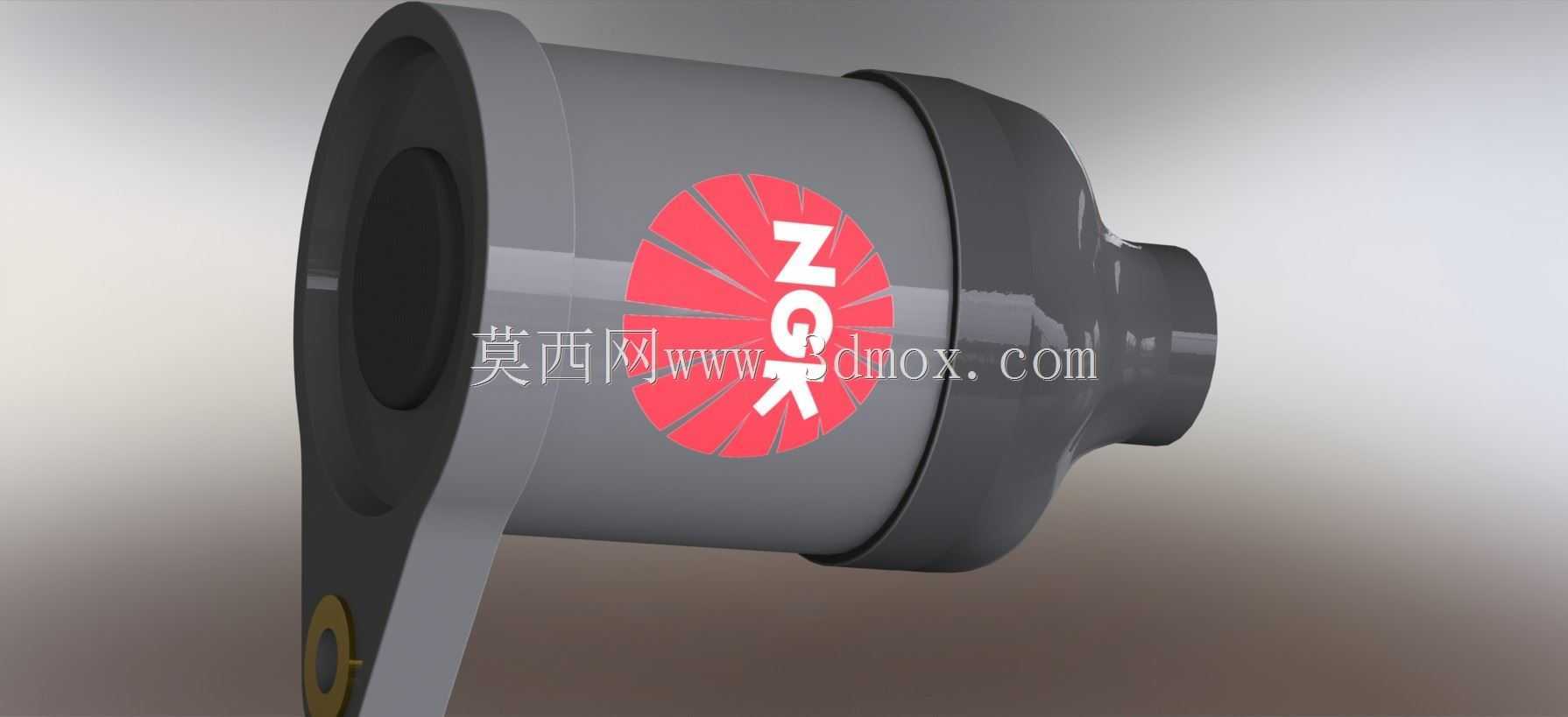

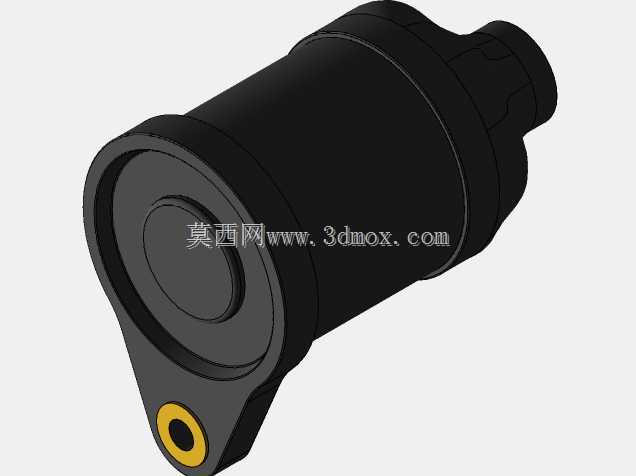

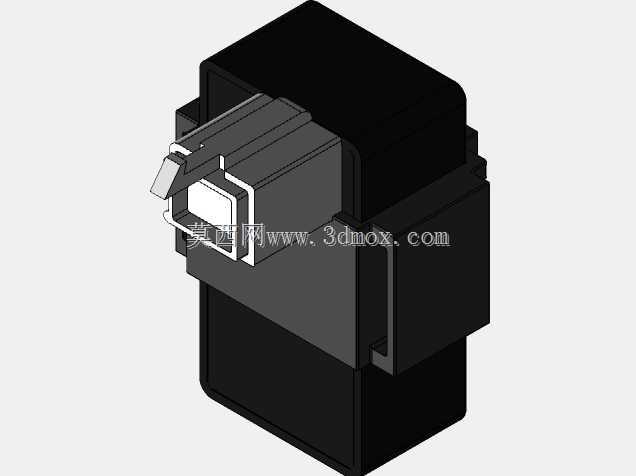

　　该组件的核心功能是承接磁电机输出的脉冲信号，通过CDI模块的电容储能、信号触发逻辑，精准控制点火线圈的高压输出时序，为火花塞提供足够能量的跳火电压，保证缸内混合气的可靠点燃。设计过程中，首先梳理了组件与发动机本体、车架线束的安装边界：整体采用筒式集成结构，侧置的安装支耳预留了标准螺栓过孔，可直接固定在发动机缸头侧方的预设安装位，支耳处的衬套结构可缓冲发动机运行传递的高频振动，避免内部电子元件受振出现引脚脱焊、参数漂移问题。外形上做了圆弧过渡的密封结构，接缝处采用卡扣加密封胶圈的配合形式，可阻挡骑行过程中飞溅的泥水、灰尘进入壳体内部，适配户外非铺装路面的使用需求。

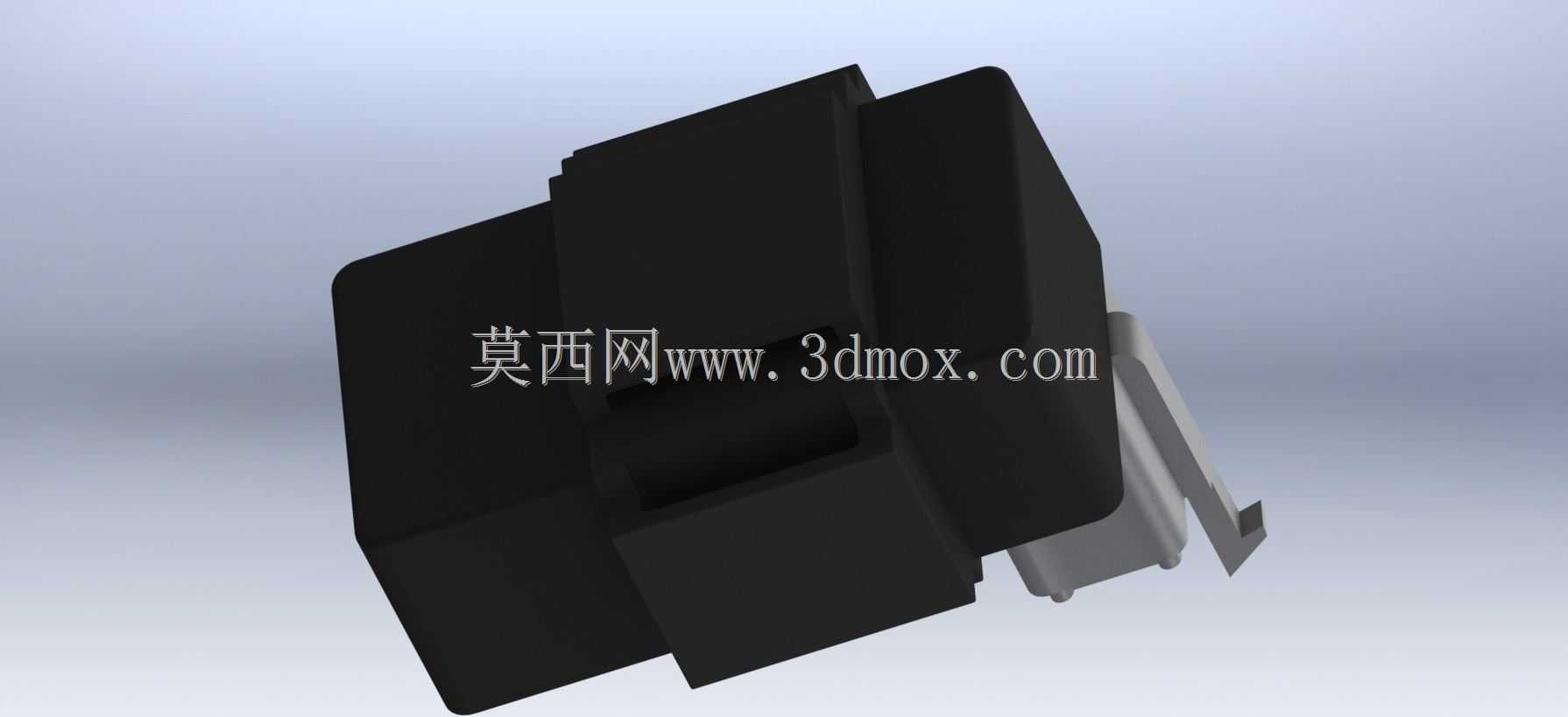

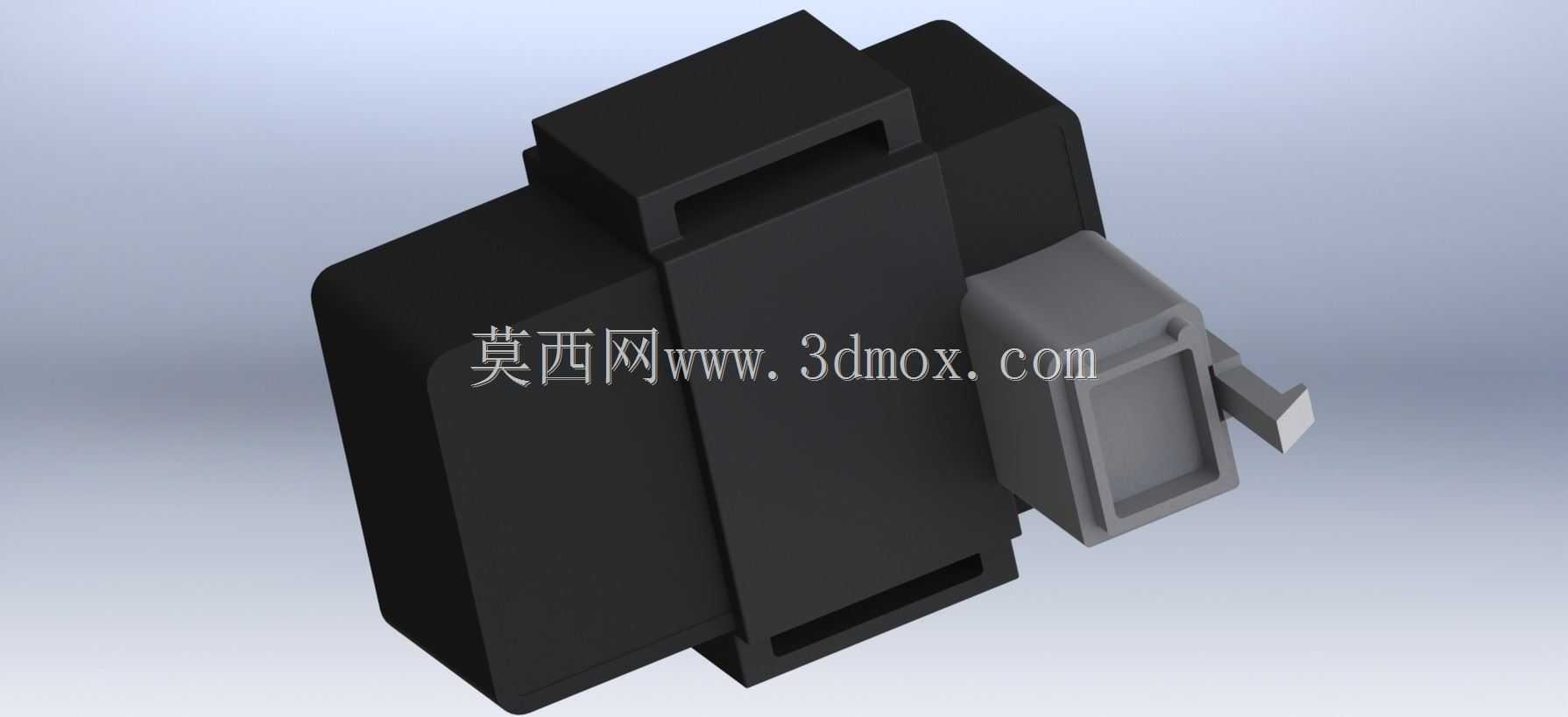

　　从结构细节来看，高压输出端的接口做了加长的绝缘护套设计，可避免高压引线与周边金属部件出现爬电、击穿问题，低压信号接插口采用带锁止结构的车用标准接插件，装配后可防止车辆颠簸导致的接插件松脱，保证信号传输的稳定性。内部的CDI电路板与点火线圈绕组做了分区排布，避免高压磁场对信号触发电路产生电磁干扰，壳体内部的灌封结构既可以固定内部元件，也能提升组件的整体散热效率，避免长时间高转运行下的热量累积导致元件性能衰减。

　　在安装尺寸的匹配上，该组件的整体外径、轴向长度完全适配YX160发动机原有的安装空间，不需要对周边的车架、线束、护板结构做额外修改，可直接替换同规格的原厂点火组件，支耳的安装孔位公差控制在±0.1mm范围内，保证装配时的对位精度，高压引线的长度预留了合理的弯曲余量，可适配不同装车角度下的布线需求，避免引线过度弯折导致的线芯断裂。整个结构的建模过程严格按照实际装车的装配关系做了干涉检查，所有配合面的公差、安装间隙都符合摩托车电气部件的通用设计规范，可直接用于后续的结构验证、开模生产或者维修替换的选型参考。
