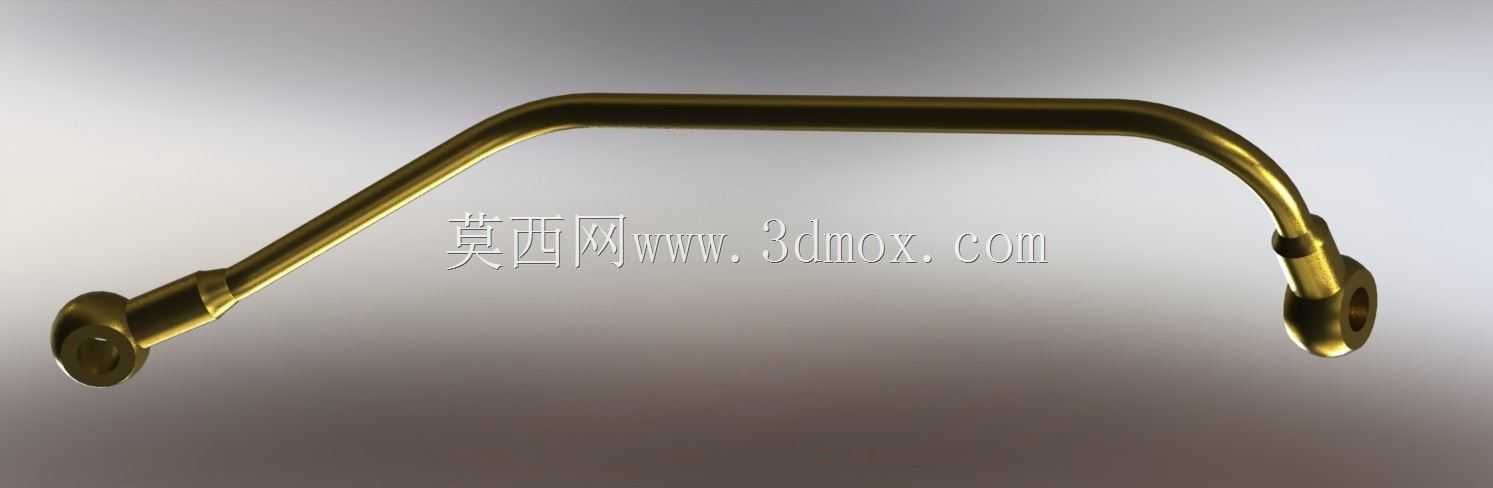

YX160发动机配套机油回油管结构

在小型通用动力总成的润滑系统布局中，机油回油管的设计合理性直接影响整机润滑回路的回油效率，YX160机型配套的这款回油管，主要适配单缸立式通用发动机的缸盖至曲轴箱的机油回流路径，承担将缸盖配气机构处完成润滑后的机油导回油底壳的核心功能，避免缸盖腔内积油引发的机油渗漏、呼吸阀喷油等常见故障。从实际装机场景来看，这类回油管多用于小型工程机械、农用动力、轻型摩托动力的YX160系列发动机上，安装位置处于发动机缸盖排气侧下方与曲轴箱回油口之间，需要避让周边的排气歧管、启动电机、安装吊耳等外围部件，因此管路采用了空间异形弯管的结构形态，两端采用球头铰接式接头结构，接头端面自带密封贴合面，安装时无需额外加装密封垫片，依靠接头球面与安装座锥面的压紧贴合实现静密封，可抵消发动机运行过程中产生的小幅振动位移，避免长期运行后管路出现应力开裂、密封失效漏油的问题。设计过程中，管路的折弯半径经过反复校核，既保证管内通流截面无突变，减少回油阻力，让回流机油可以依靠重力顺畅流回油底壳，避免回油不畅导致的缸盖机油液位过高，又控制了管路的整体外轮廓边界，两端接头的中心距、安装角度完全匹配YX160发动机缸盖与曲轴箱的接口位置，安装时无需额外掰动管路调整角度，可直接对位拧紧固定螺母，降低装配工序的操作难度。管路主体采用等径金属管成型，管壁厚度兼顾结构强度与轻量化需求，表面做了防锈钝化处理，可耐受发动机舱内的高低温交变环境，长期接触机油也不会出现腐蚀、堵塞的问题。从安装边界来看，管路折弯处与周边排气部件的最小间隙满足热防护要求，不会因为排气高温导致管路强度下降，两端接头的连接螺纹规格与原厂接口完全一致，可直接替换同机型的原厂损坏配件，也可用于YX160发动机改装、组装过程中的油路配套，组装完整发动机时，该回油管属于润滑系统的必要外围组件，安装顺序处于缸盖装配完成、外围附件装配的中期阶段，固定后需要检查接头压紧力矩，避免力矩过大导致接头变形、力矩过小导致密封漏油的问题，管路走向完全避开了运动部件的运动行程，发动机运行过程中不会出现管路与运动件干涉磨损的隐患。
