符合DIN7337标准的多规格抽芯铆钉结构

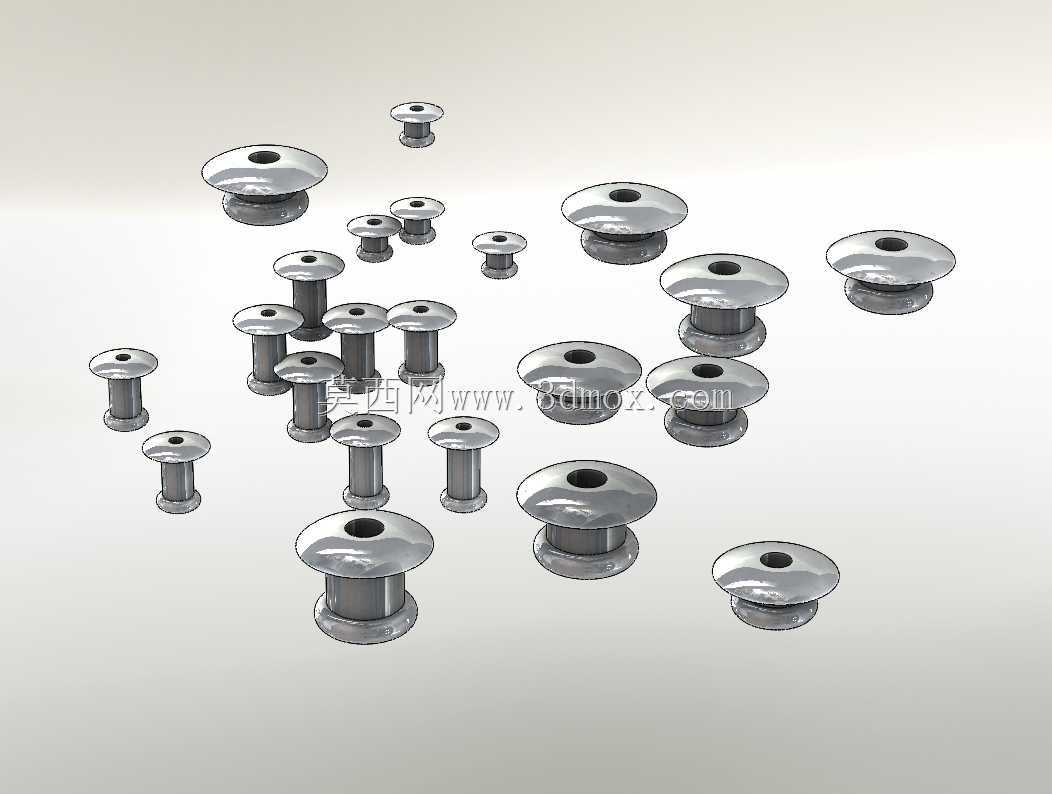

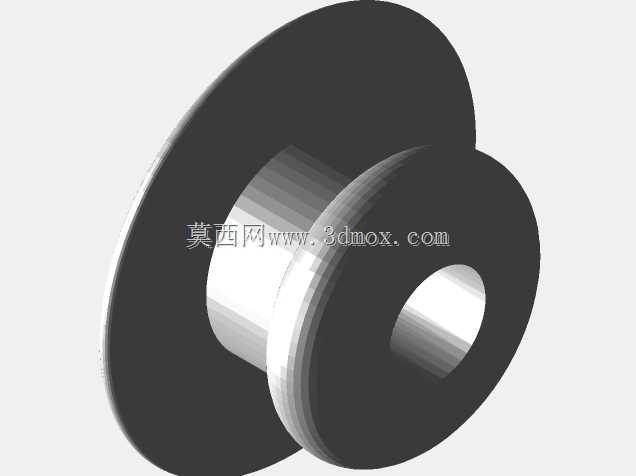

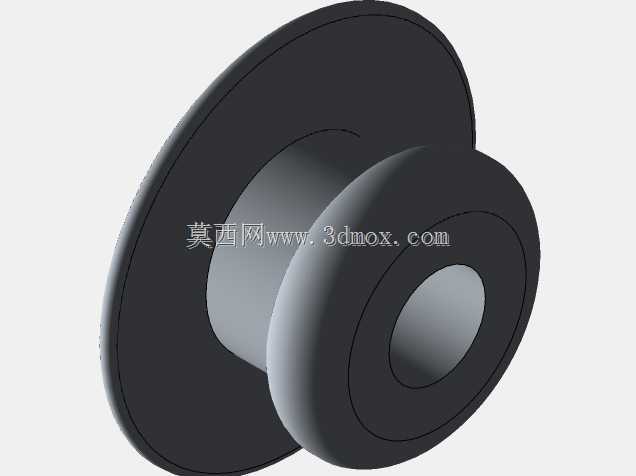

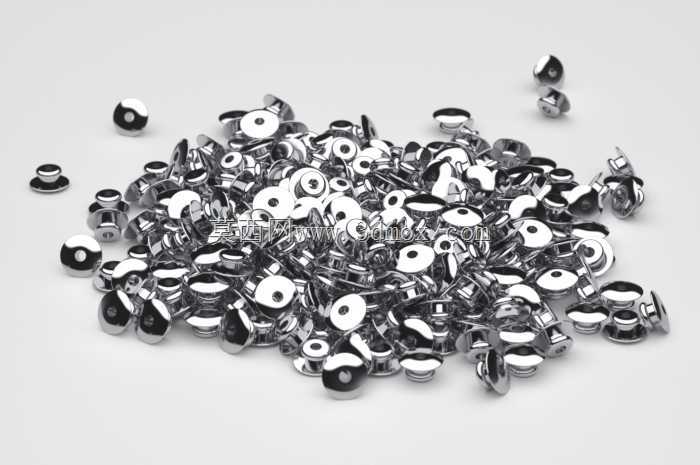

这类抽芯铆钉在薄板连接场景里的适配性极强，不管是0.5mm的冷轧钣金壳体，还是3mm以内的铝合金型材拼接，都能通过对应的规格完成单侧铆接作业，不需要在工件背面预留操作空间，这一点在封闭腔体结构的装配中优势格外明显，比如电控柜的侧板拼接、小型家电的金属外壳固定、通风管道的法兰边连接，都能看到这类紧固件的应用。设计这套参数化模型的时候，首先要兼顾不同铆接厚度的适配需求，913种配置覆盖了从0.5mm到6.5mm的常用铆接厚度区间，每个规格的钉芯断裂拉力、钉体膨胀变形量都经过参数化约束，不会出现铆接后钉体松动、钉芯残留凸起过高的问题。从外形尺寸来看，不同规格的铆钉帽檐直径公差控制在±0.1mm，安装时的预钻孔径对应每个规格都做了匹配约束，最小规格的预钻孔径仅2.4mm，最大规格的预钻孔径为6.4mm，安装边界上要注意，铆接完成后钉芯断裂端的突出量不超过0.3mm，不会干涉后续的壳体装配或者外观面处理。实际选型的时候，要先确认被连接件的总厚度，再对应选择对应长度的铆钉，避免出现钉体长度不足导致铆接不牢，或者长度过长导致帽檐变形压伤工件表面的问题。这类铆钉的铆接过程不需要复杂工装，普通的手动拉铆枪或者气动拉铆设备都能完成作业，铆接完成后钉体在孔内膨胀形成多点抱紧结构，抗剪切和抗拉力能满足多数静态连接场景的需求，在没有强振动、大载荷冲击的通用装配场景里，比螺栓螺母的装配效率高40%以上，也不需要在工件背面预留螺母的安装空间，对轻量化结构的设计友好度很高。建模过程中对铆钉的帽檐倒角、钉芯的断裂槽位置都做了细节还原，每个配置的参数都可以直接调用，不需要重复调整尺寸，在做整机装配的干涉检查时，能直接匹配对应的安装孔位，模拟铆接完成后的实际装配状态，避免设计阶段出现孔位不匹配、铆接后干涉相邻零部件的问题。
