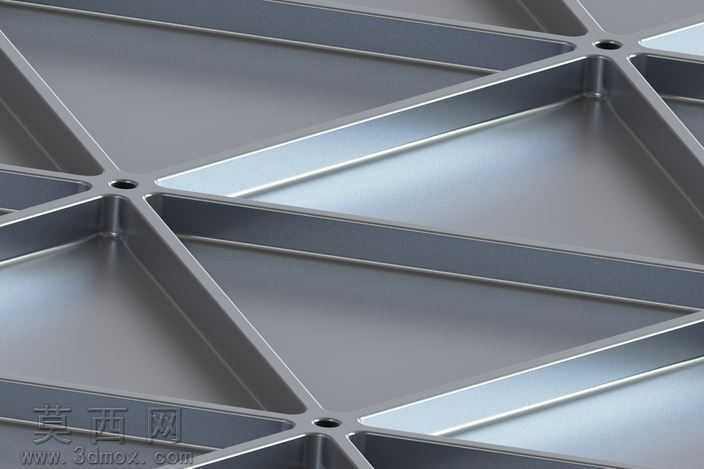

铝合金等距网格FCC结构轻量化构件

本作品采用SolidWorks2013完成全参数化三维建模，整体围绕铝质IsoGrid等距三角网格的FCC结构形式展开设计，建模阶段首先确定整体构件的基准平面，以等边三角形网格的排布逻辑为核心，先绘制单组三角格的筋条轮廓，通过线性阵列结合几何约束完成整面网格的骨架搭建，保证每一处筋条的交汇节点位置精准，预留的装配定位孔与筋条节点完全重合，避免应力集中问题。建模过程中对筋条的壁厚、格室的深度做了关联参数设置，可根据不同的载荷需求快速调整结构尺寸，无需重新绘制基础轮廓。材质设定阶段选用6061铝合金材质参数，在渲染环节调整金属材质的粗糙度、反射率参数，还原铝合金经精密铣削后的哑光金属质感，对筋条的棱边做微小的倒角处理，既避免锐边的应力集中，也让渲染后的光影过渡更自然真实。结构设计上采用三角网格的高刚性排布逻辑，在大幅降低构件整体重量的同时，保证平面方向的抗弯折、抗扭转载荷能力，格室的深度与筋条厚度经过比例优化，兼顾轻量化需求与结构强度，筋条交汇位置做圆弧过渡处理，分散节点处的应力载荷，避免长期受力出现开裂问题。设计思路围绕航空航天、高端装备领域的轻量化承载需求展开，这类等距网格结构相比同重量的实心板材，比强度提升40%以上，同时规整的网格结构也便于后续做表面催化裂化处理，适配特种工况下的功能需求，整体模型的几何特征完整，无破面、重叠面等建模错误，可直接导入仿真软件做有限元受力分析，也可导出至加工编程软件生成数控加工代码，完成实体构件的生产制造。
