金属板料三辊滚压成型轧制设备

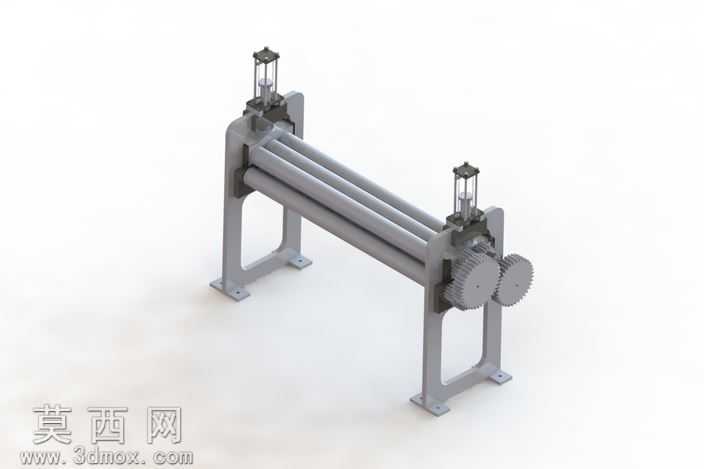

本模型为金属板料滚压轧制设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计规范，对各部件的装配关系、尺寸公差进行了合理匹配，确保模型可直观还原真实设备的运行逻辑。模型整体采用卧式对称框架结构，两侧为一体式铸造质感的立式支撑机架，机架底部设计有带安装孔的固定脚座，可通过螺栓实现设备与安装基面的稳固连接，保障设备运行时的结构稳定性。核心工作部件为三根平行排布的长直压辊，压辊表面做了光滑金属质感的材质处理，还原了冷轧辊的高平整度特性，三根压辊呈品字形排布，可通过调整辊间间隙适配不同厚度的金属板料进给，实现板料的连续滚压校平或曲面成型作业。设备的传动端设计有一对啮合传动的圆柱直齿轮，齿轮的齿形参数按照标准模数进行建模，齿廓曲线精准，可清晰展示动力传递的啮合关系，齿轮上方配套有两组带透明视窗的调节压座，压座内部集成了调节螺杆与压紧结构，可实现上压辊的升降调节，以此调整压合力度与成型精度。渲染阶段采用了工业产品常用的哑光金属材质搭配浅灰色机架漆面，通过柔和的环境光打光突出设备的结构轮廓与部件细节，各部件间的装配间隙做了真实化处理，避免出现模型穿模问题。设计过程中充分考虑了设备的实际使用场景，整体结构紧凑合理，既保证了足够的结构刚性，又预留了传动部件的维护空间，可作为金属成型设备教学、非标压型设备设计参考的直观三维模型，清晰展示三辊滚压设备的核心结构与工作原理。
