五层民用建筑坡屋顶木构架结构设计

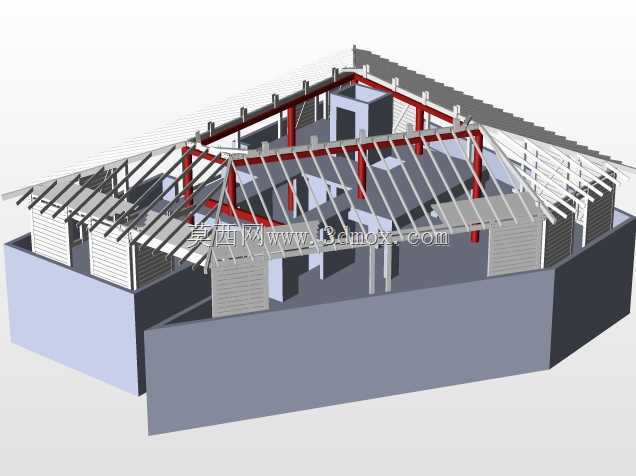

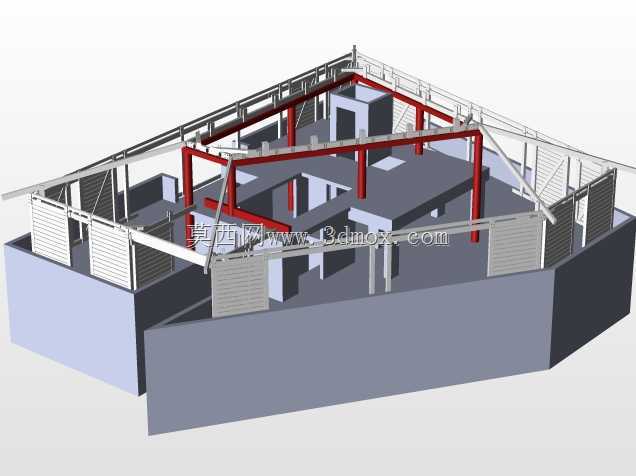

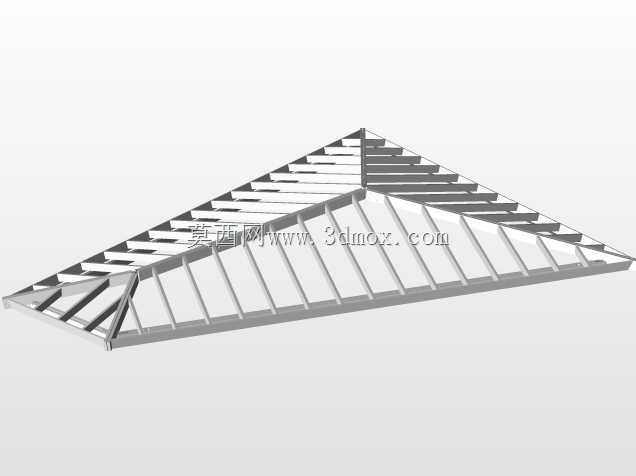

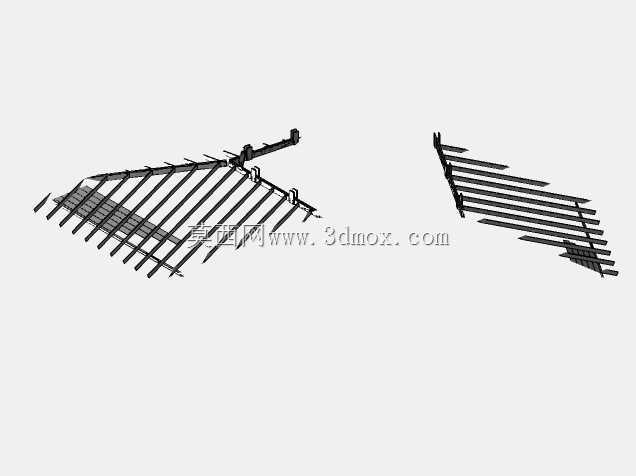

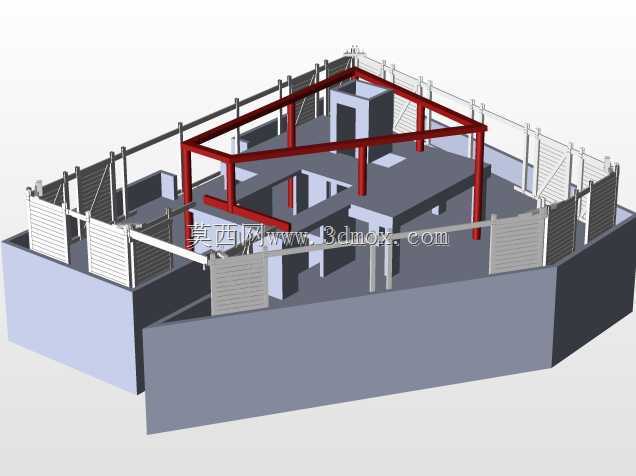

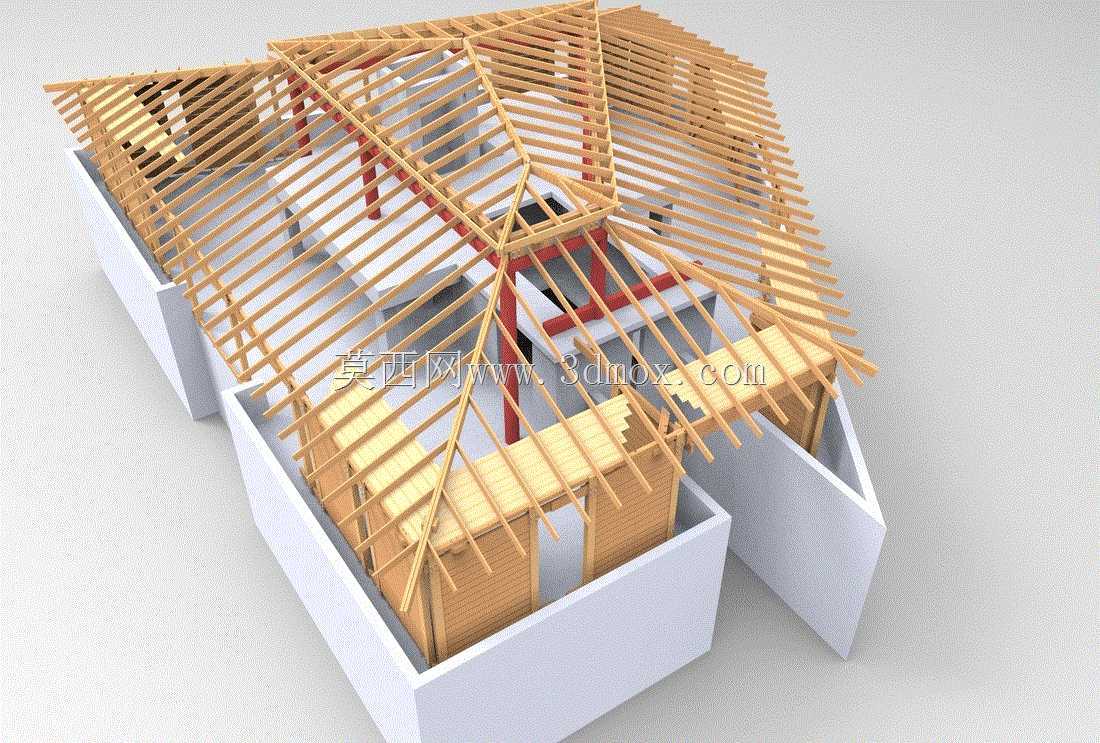

该木构架主要应用于五层民用住宅类建筑的坡屋顶施工环节，作为屋面系统的核心承重结构，承担屋面瓦材、防水层、保温层的全部静载荷，同时需抵御不同地区的风载、雪载等自然外力作用，是坡屋顶施工前结构验算、施工交底的核心参照载体。从结构设计逻辑来看，整体采用主次檩条搭配竖向木立柱的传力路径，斜向布置的主椽条沿屋面坡度方向均匀排布，将屋面载荷逐层传递至下层横向木梁，再通过红色标识的竖向承重柱传递至建筑顶层的混凝土圈梁结构，避免载荷直接作用于顶层砌体墙面，降低墙体开裂风险。设计过程中充分考虑了多坡面交汇的节点处理，屋脊位置的木构件采用交错咬合的拼接方式，无需额外金属连接件即可实现节点位置的载荷分散，适配传统木作施工的工艺习惯，同时兼顾现代装配式木结构的安装精度要求。从安装边界来看，该构架的底部安装面完全匹配五层建筑顶层的墙体轮廓，突出的墙体段对应建筑顶层的露台或功能隔间位置，构架外边缘与建筑外墙的外沿齐平，预留的屋面挑檐长度符合民用建筑排水的常规要求，可避免屋面雨水直接冲刷墙面。不同位置的木构件截面尺寸根据受力大小做了差异化设计，主承重椽条采用更大截面的实木型材，次要的辅檩条采用更小截面的规格材，在保证整体结构强度的前提下尽可能减少木材用量，控制屋面整体自重。节点位置的排布预留了后续屋面基层铺装的操作空间，施工人员可直接在椽条上铺设屋面板、防水卷材等构造层，无需额外做结构调整。该结构同时适配不同气候区的使用需求，高降雪区域可通过加密椽条间距提升载荷上限，大风区域可在节点位置额外加装金属锚固件提升整体抗风性能，构架的模块化排布逻辑也方便后期屋面维护时的构件更换，无需大面积拆解屋面即可完成局部构件的替换作业。
