农用6+2青贮圆捆运输拖车结构设计

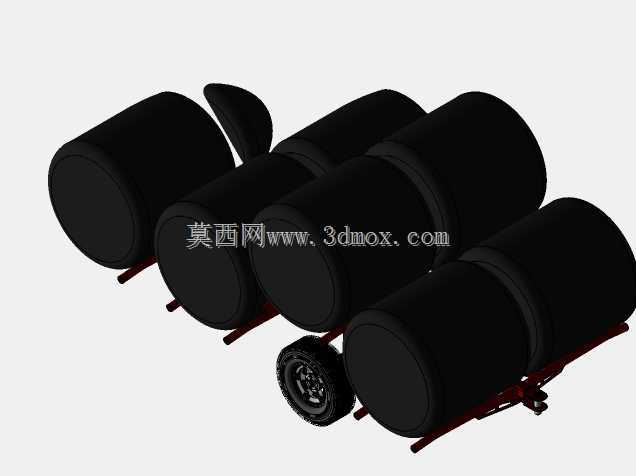

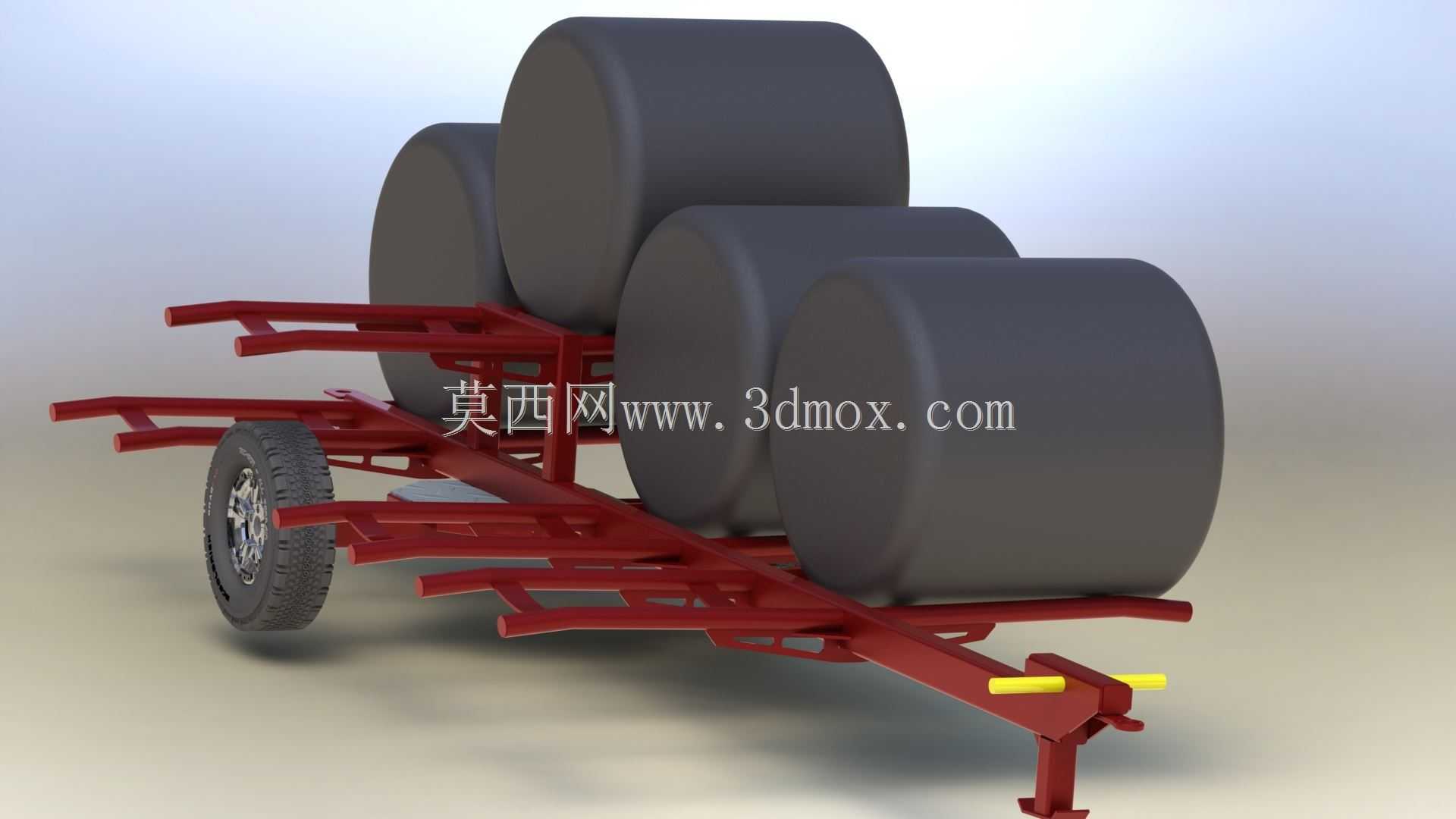

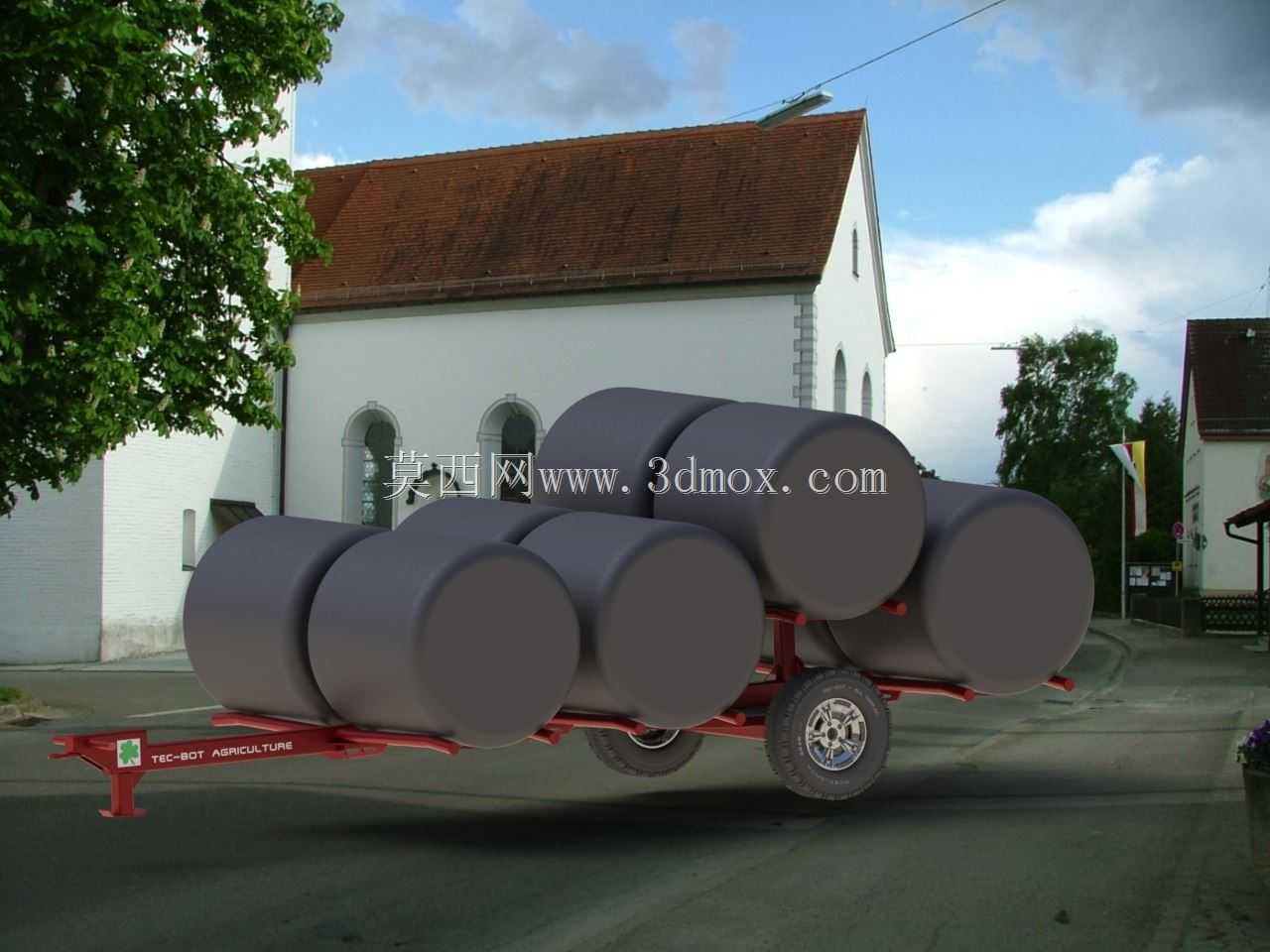

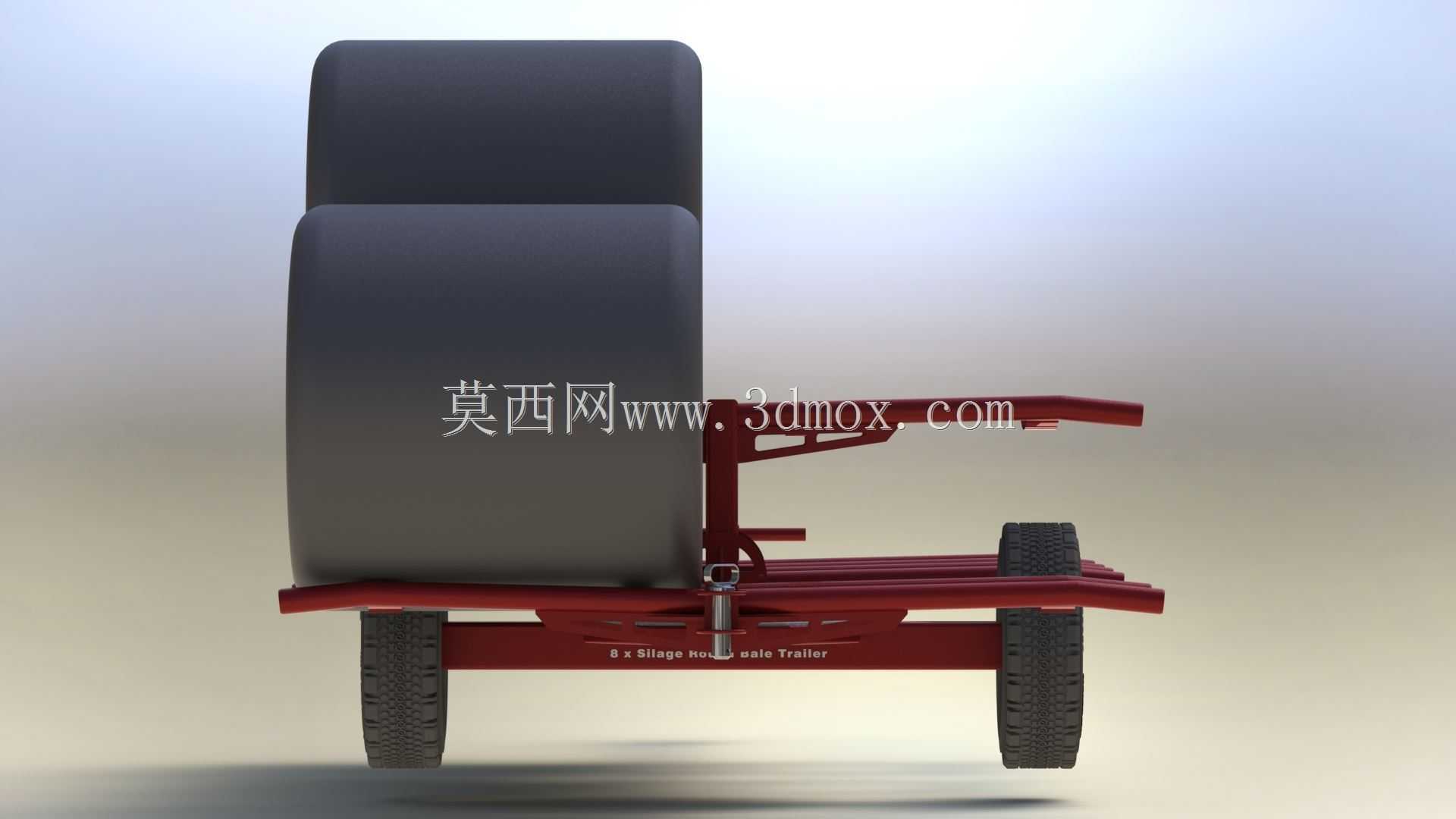

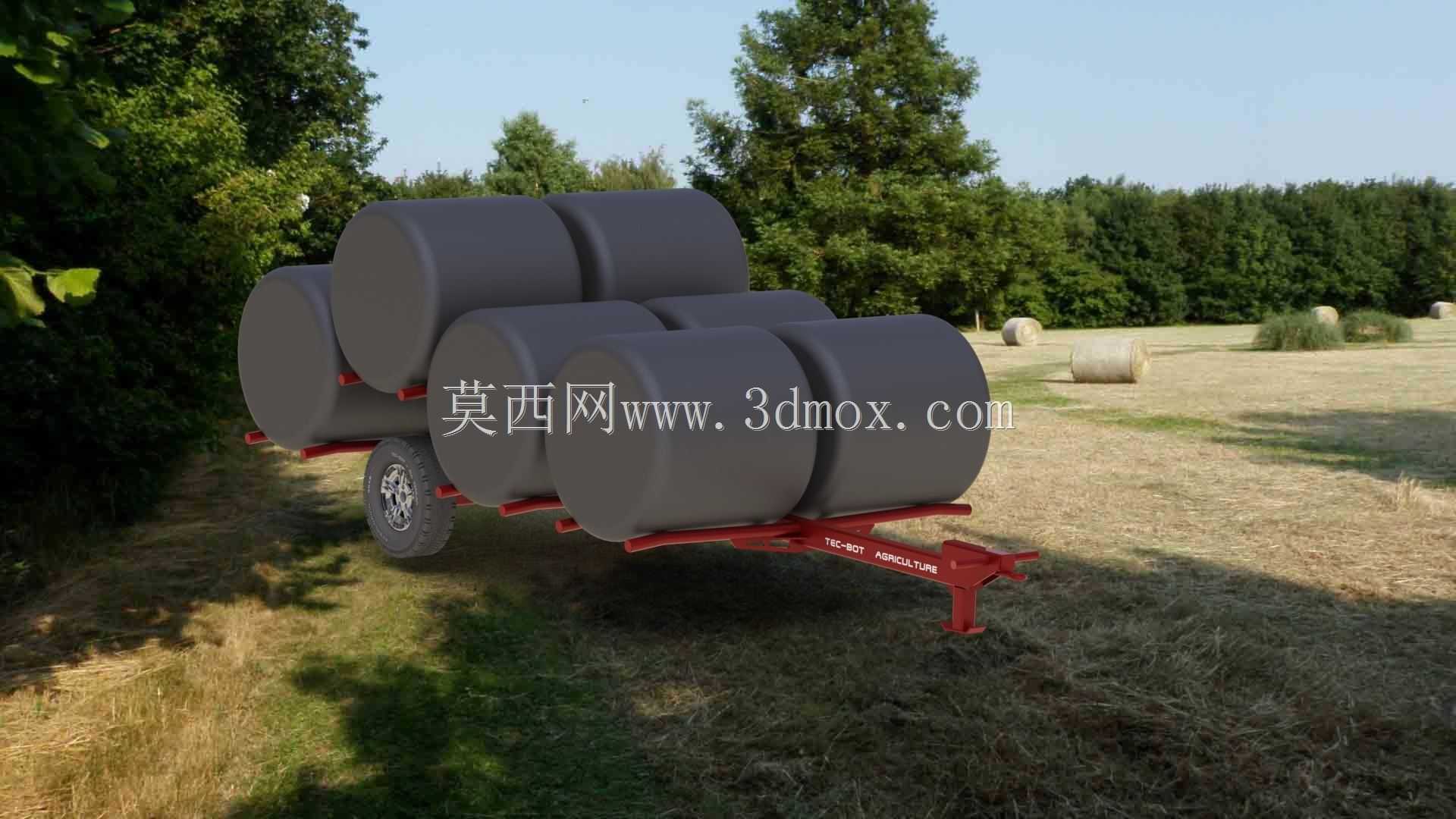

这款青贮饲料圆捆拖车，主要面向规模化农牧场的青贮收获季转运场景，适配多数农用拖拉机后挂接接口，解决圆捆青贮从田间到储料点短距离转运的装载效率问题。区别于通用平板挂车，该设备采用多组弧形托梁排布的承载结构，6组固定托位加2组延伸托位的布局，可同时承载8个标准尺寸青贮圆捆，托梁弧度匹配常规直径1.2米圆捆的外轮廓，避免运输过程中圆捆滚动移位，无需额外捆绑即可完成常规田间路面的转运作业。

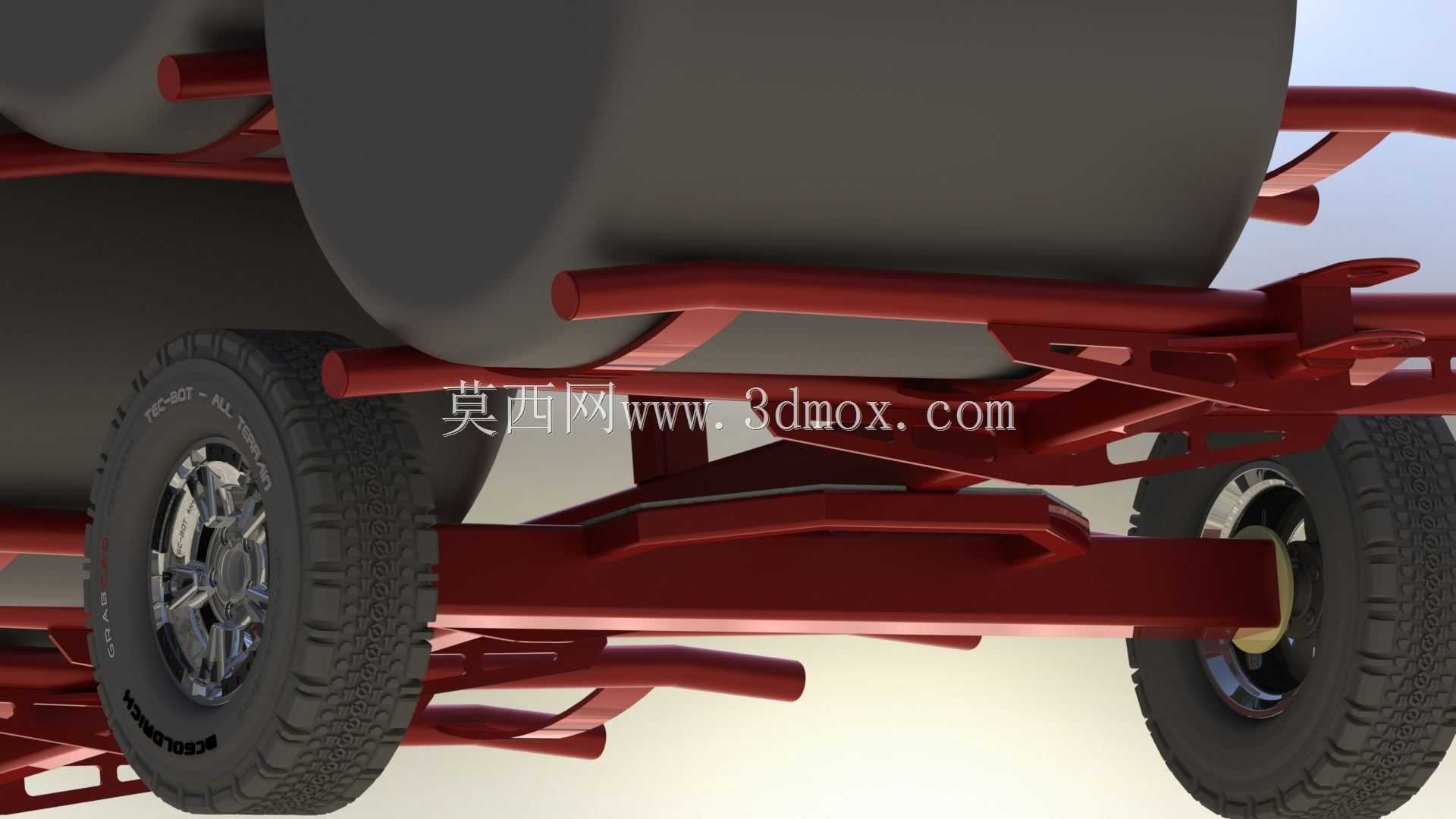

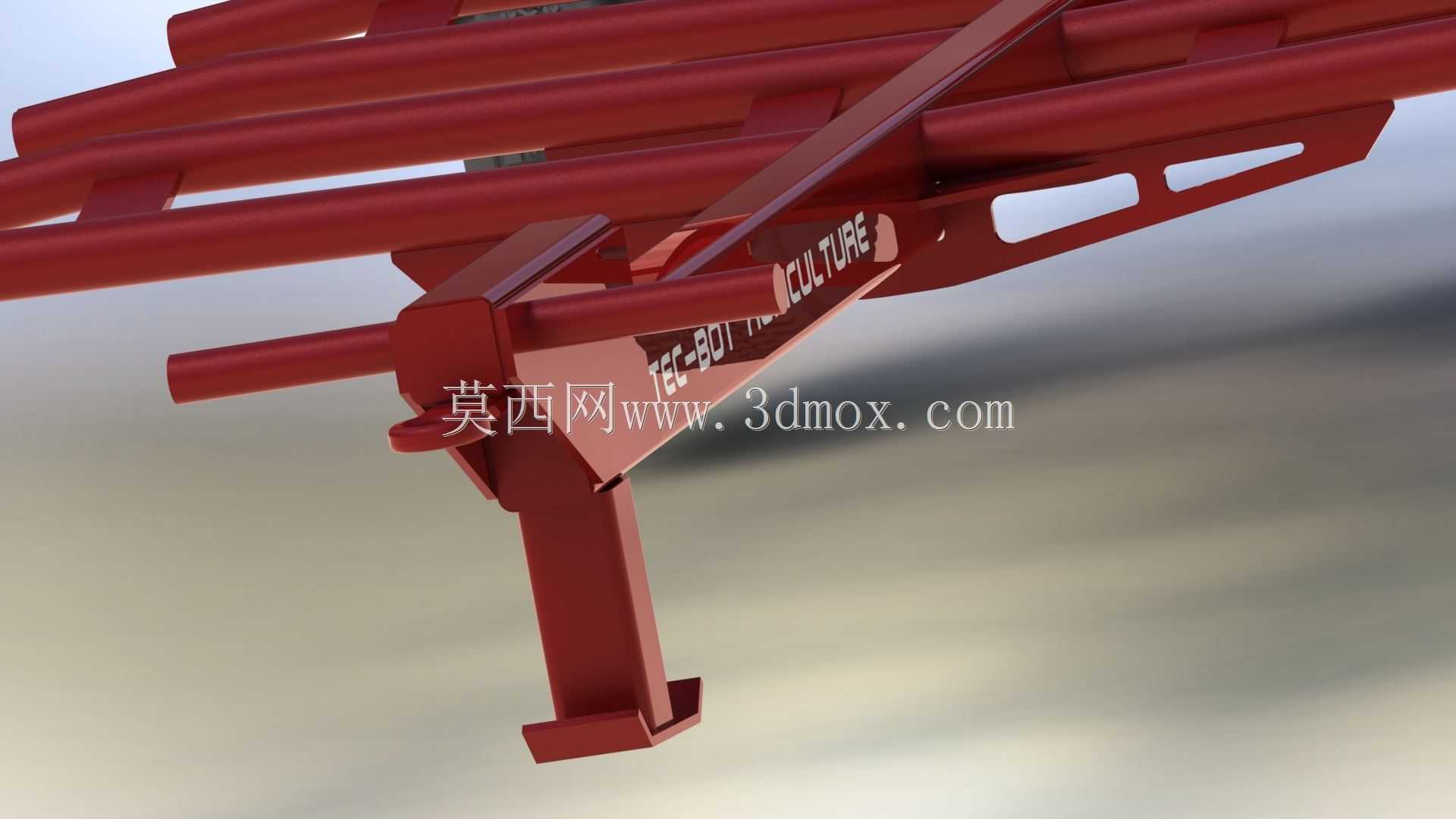

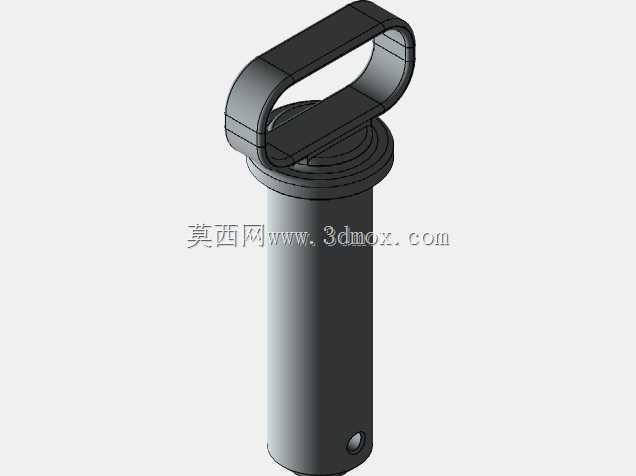

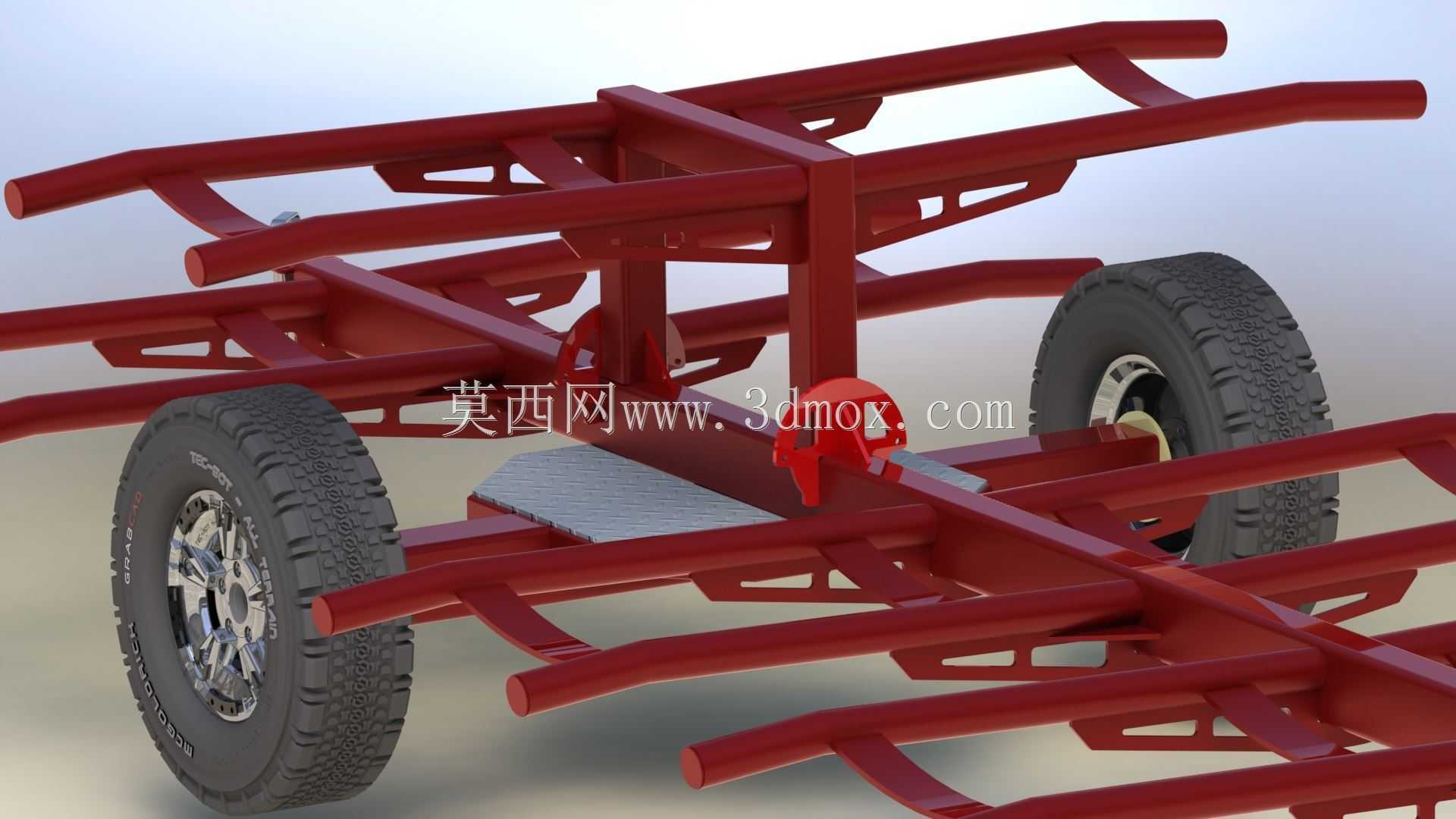

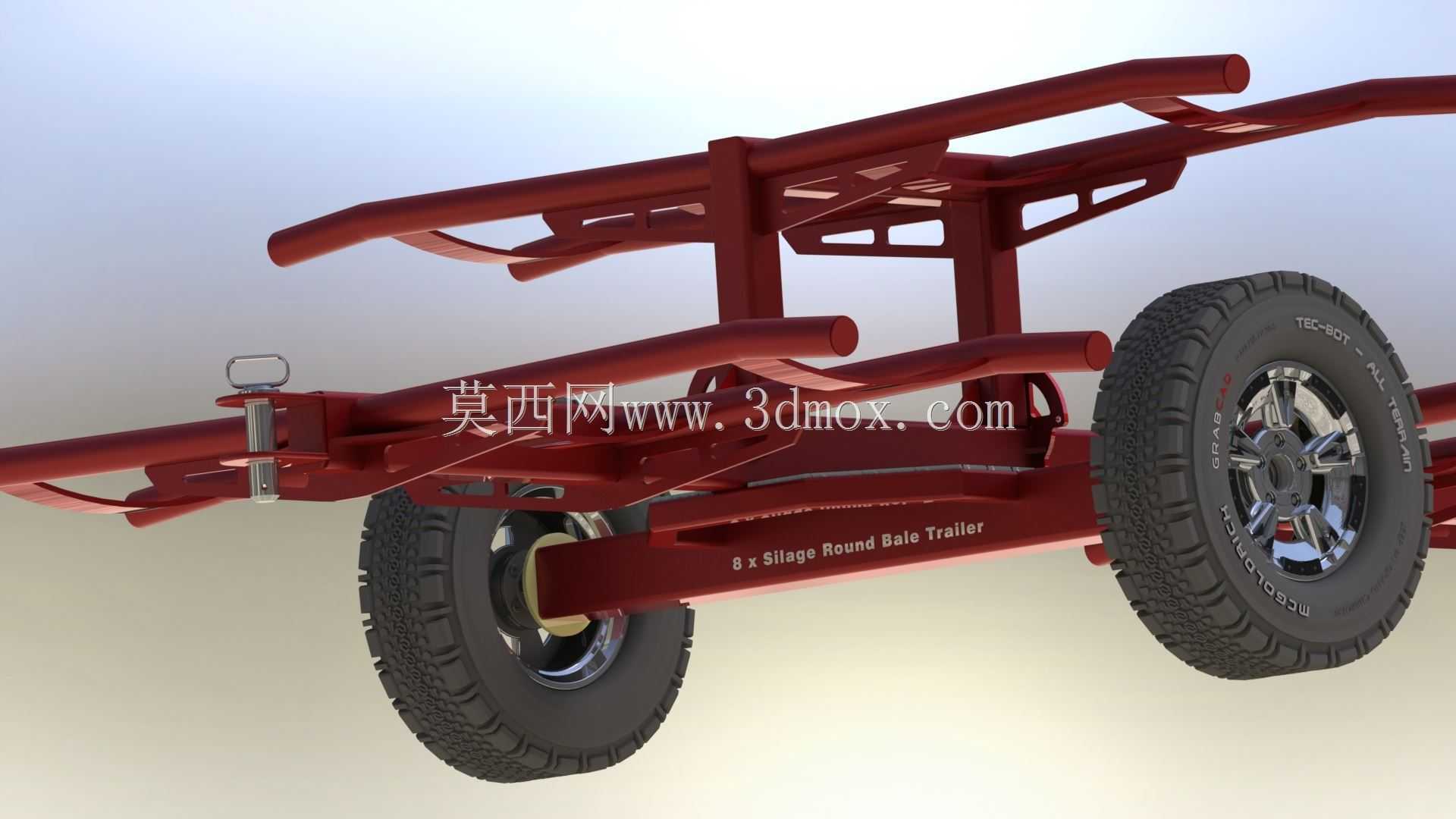

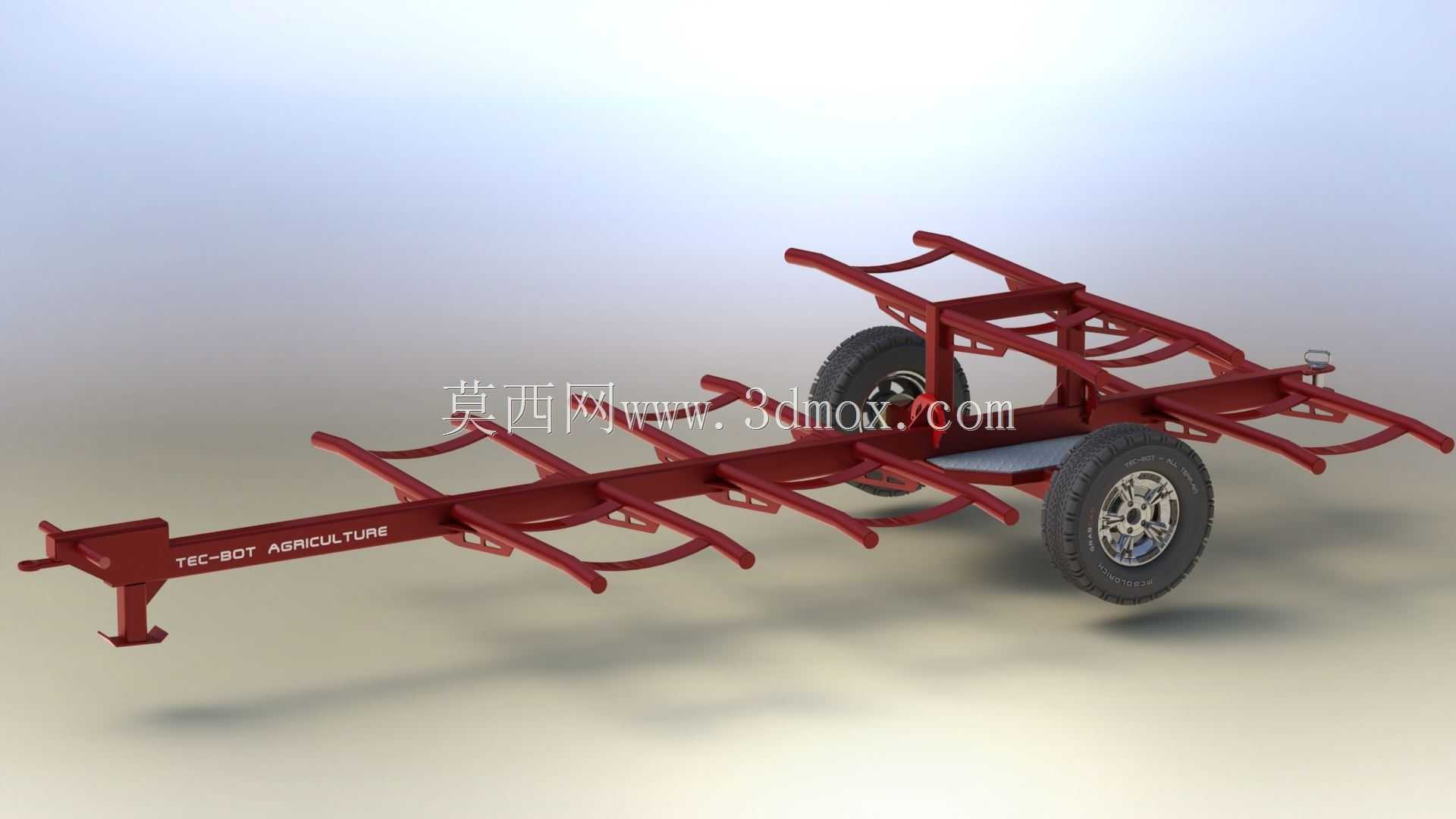

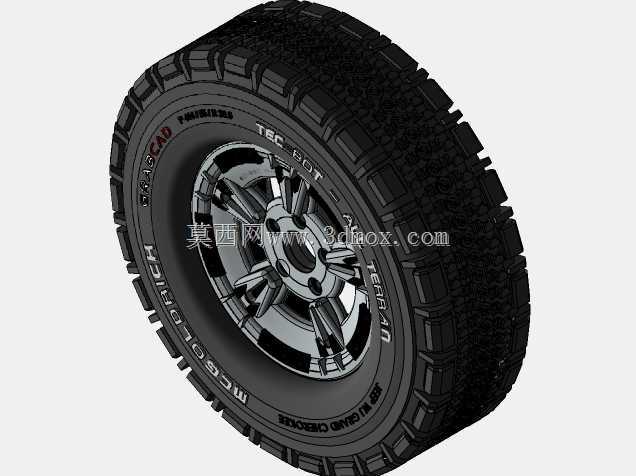

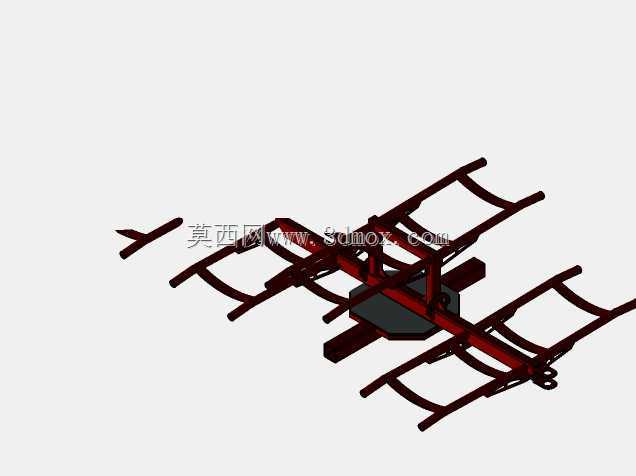

整体机架采用全焊接结构设计，主梁选用矩形截面型钢，沿拖车长度方向通长布置，承载托梁直接焊接在主梁上翼面，减少了螺栓连接带来的松动隐患，适配田间非铺装路面的颠簸工况。牵引端设置标准拖拉机牵引销孔，离地高度适配多数农用拖拉机后牵引点的安装尺寸，无需额外改装牵引装置即可完成挂接。行走部分采用双轮轴布局，轮胎选用农用宽基低压轮胎，接地比压小，在松软田间地块行驶时不易陷车，轮距设置避开托梁下方的圆捆投影区域，避免轮胎与装载的圆捆发生干涉。

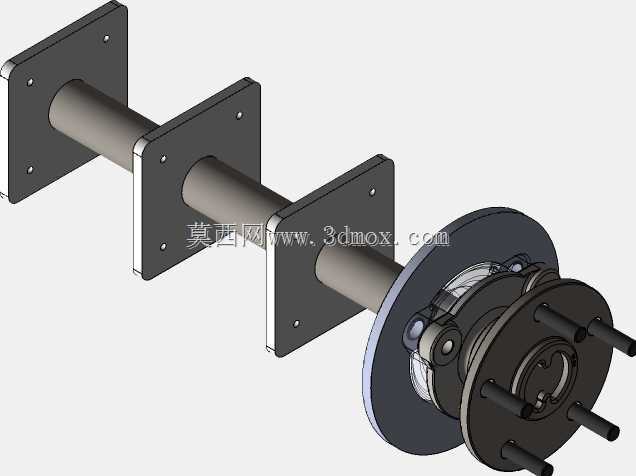

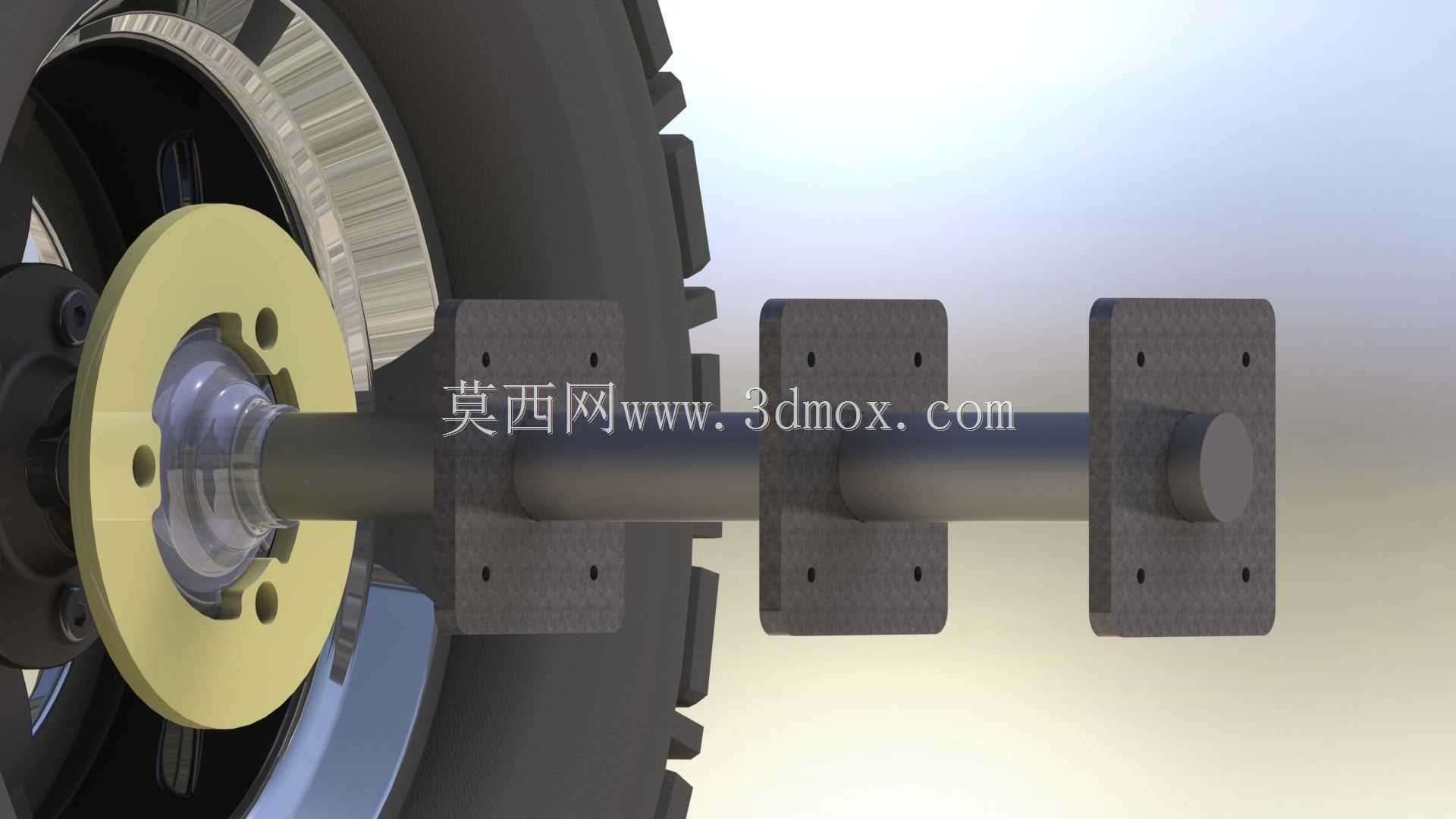

设计过程中针对顶部可选装的两组延伸机架做了受力校核，常规作业状态下若拖拉机提升行程不足，可拆除顶部延伸机架，仅保留下部6组托位使用，适配不同马力段拖拉机的提升能力边界。机架上的托梁间距经过尺寸匹配，相邻托梁的间隙预留了圆捆装卸时的操作空间，配合农用装载机可快速完成圆捆的上下料作业。整体结构无复杂液压或电控部件，所有构件均为常规焊接件，后期维护成本低，除青贮圆捆外，也可适配同尺寸的秸秆捆、牧草捆等农牧场常见物料的转运作业，机架焊接处均做了应力释放处理，避免长期重载颠簸下出现焊缝开裂问题，轮轴安装座与主梁采用加强筋焊接连接，满足满载状态下的崎岖路面行驶强度要求。
