液压泵马达用花键传动轴结构设计

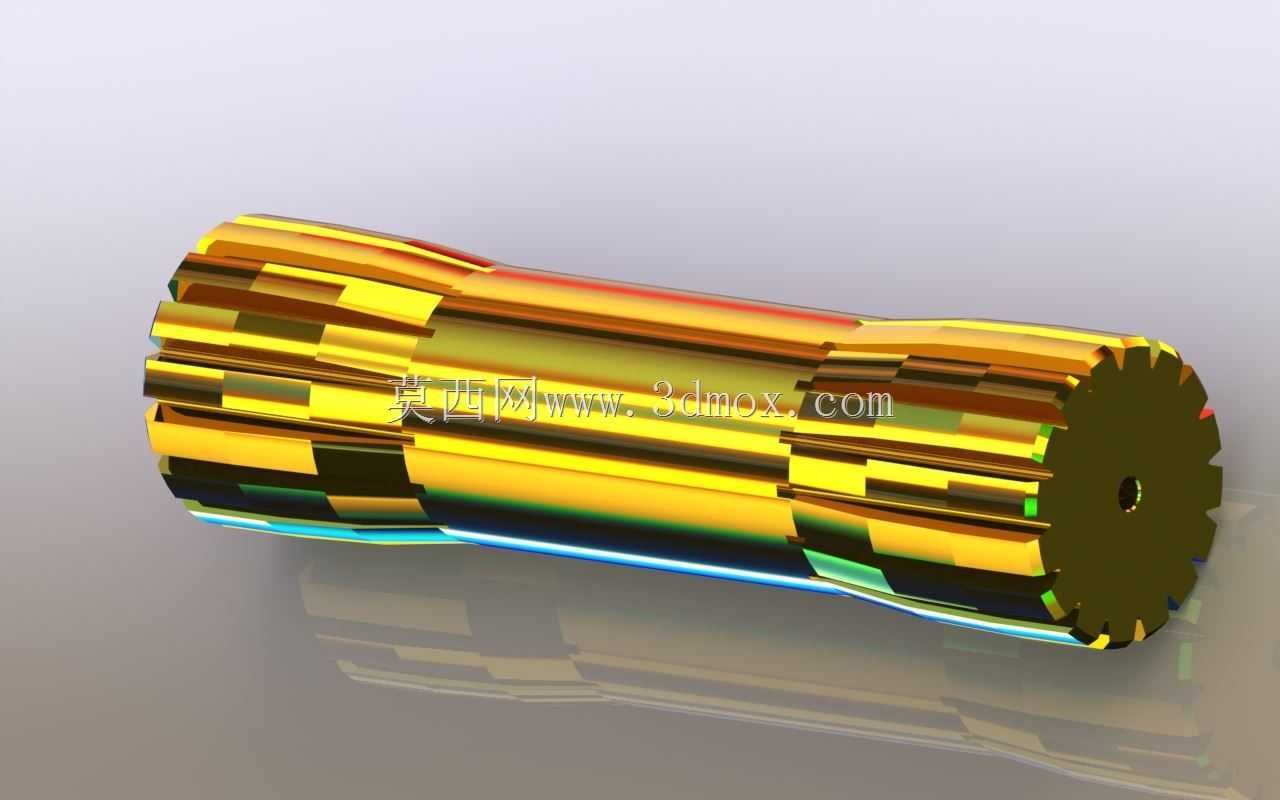

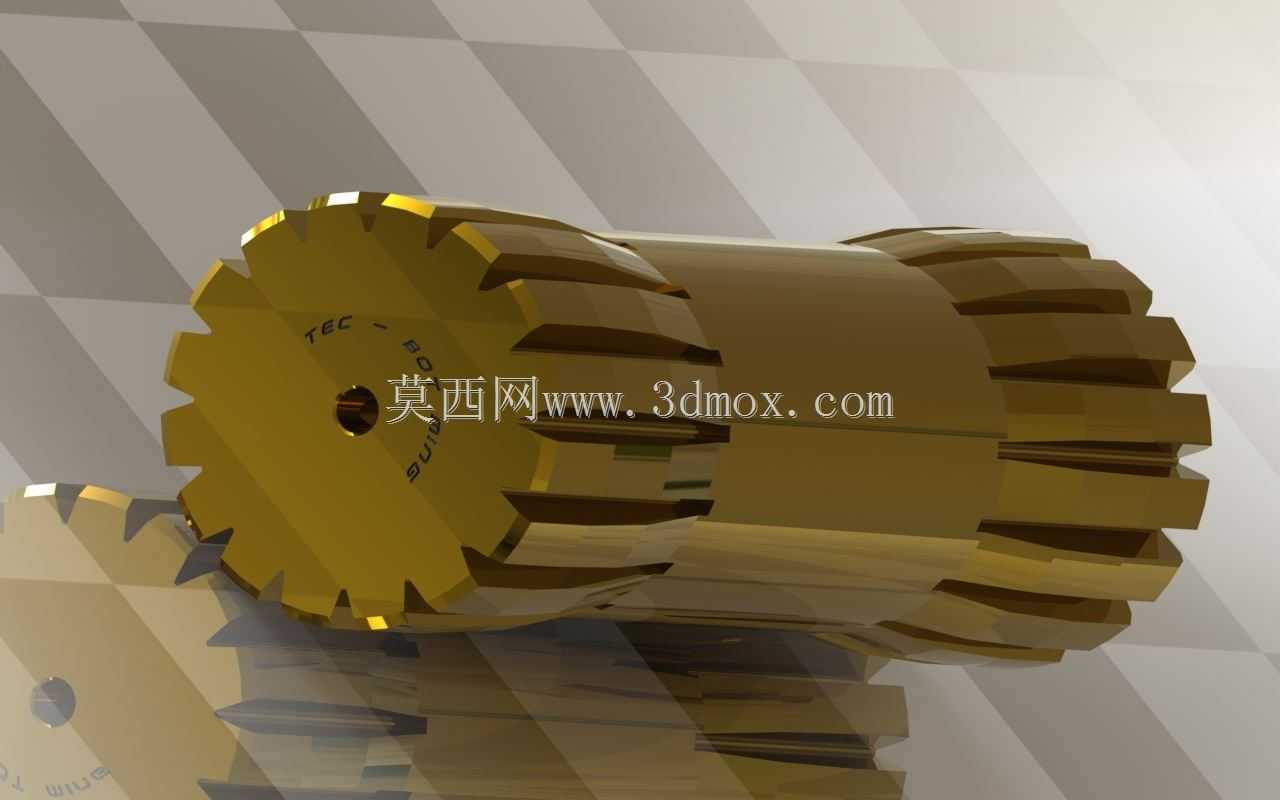

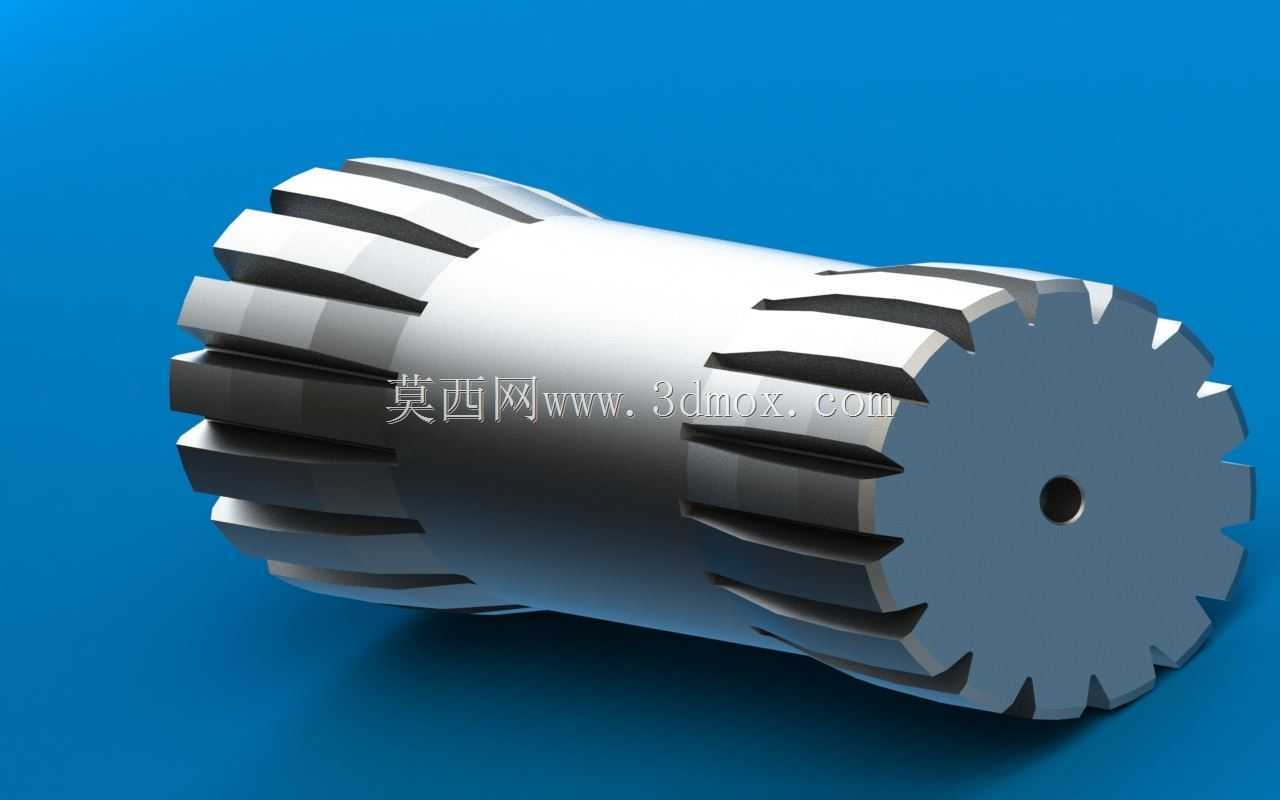

这类带端面齿结构的花键传动轴，是轴向柱塞式液压泵与液压马达转子组件里的核心传力零件，主要应用在工程机械行走液压系统、工业设备液压站、农机液压驱动回路这类需要高功率密度动力传递的场景中，直接承担缸体与输出端之间的扭矩传递任务，工作时需要持续承受高压油液作用下的交变载荷、瞬时冲击扭矩以及花键配合面的接触压应力。从结构设计逻辑来看，轴身采用外花键结构与缸体内花键配合，相比普通平键连接能获得更大的接触承载面积，配合间隙控制在微米级，可有效降低高压工况下的传动滞后与配合面磨损，两端的渐开线端面齿结构则用于和配流盘、输出法兰实现周向定位，保证配流窗口的对位精度，避免高压油液内泄影响容积效率。轴端中心的工艺小孔并非多余结构，一方面是加工时的顶尖定位基准，保证外圆、花键、端面齿的同轴度控制在0.02mm以内，另一方面可作为润滑油道的引油孔，将壳体内的低压液压油引入花键配合面，形成持续油膜降低滑动摩擦损耗。设计时需要重点把控的安装边界包括：花键的大径、小径公差需匹配对应缸体的配合尺寸，端面齿的齿形角、齿向误差需满足啮合接触面积不低于70%的要求，轴身的台阶过渡处采用圆角过渡，避免应力集中导致的疲劳断裂，整体热处理采用渗碳淬火工艺，表面硬度达到HRC58-62，芯部保持足够韧性以承受冲击载荷。实际选型适配时，需要结合液压泵的额定工作压力、峰值扭矩、最高转速来核算轴的最小直径、花键齿的接触强度以及端面齿的抗剪切强度，安装时需保证轴与轴承位的同轴度，避免偏载导致的轴瓦偏磨、花键早期磨损问题，这类轴件的加工精度直接决定了液压泵马达的容积效率与使用寿命，是液压元件里对形位公差要求极高的关键传动零件。
